SitaDSS Indra
wpust do odwadniania awaryjnego
- Produkty
SitaDSS Indra
wpust do odwadniania awaryjnego
Atrybuty
- Wysoka odporność na oddziaływania atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporny na wstrząsy i uderzenia
- Wykonany z trwałych materiałów
- Z izolacją termiczną

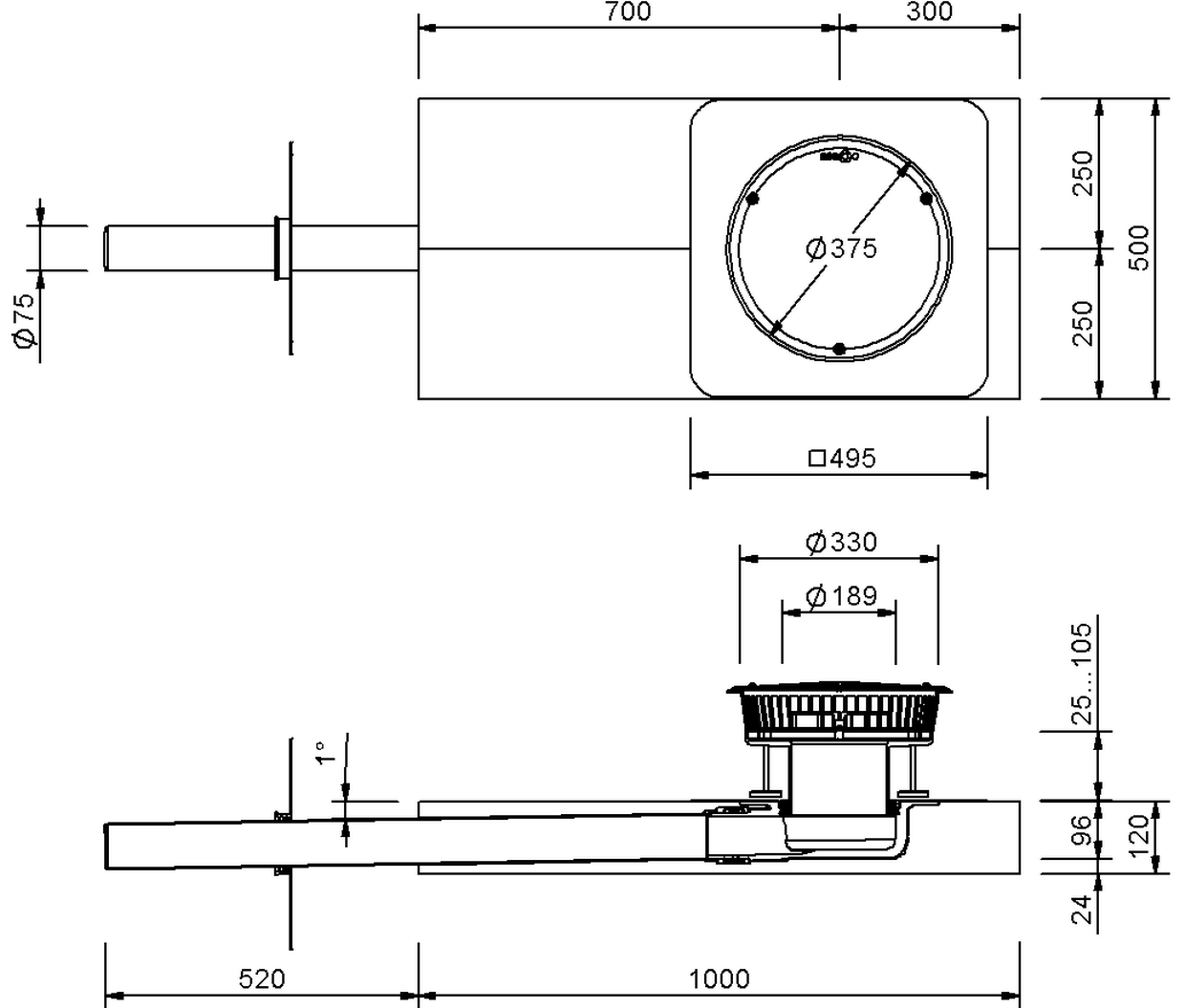

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) |
|---|---|
| 70 | 75 |
Zestaw awaryjny SitaDSS Indra do odwodnienia podciśnieniowego, ze skośnym wpustem attykowym, z poliuretanu, izolowany termicznie, wg DIN EN 1253-2, średnica znamionowa DN 70, wydajność odpływu 17,3 l/s przy wysokości spiętrzenia 45 mm, z rurą przyłączeniową i obejmami zabezpieczającymi ze stali szlachetnej, z płytą paroizolacyjną flex do bezpiecznego połączenia z paroizolacją i korpusem izolacyjnym PUR o przewodności cieplnej lambda = 0,025 W/mK i wytrzymałości na ściskanie 200 kPa. Z dużym, wbudowanym, piankowanym wybranym kołnierzem przyłączającym (495 x 495 mm) pasującym do hydroizolacji dachu, z pierścieniem mocującym umożliwiającym dodatkowe zabezpieczenie kołnierza przyłączającego oraz do mocowania dołączonego elementu spiętrzającego z blokadą Airstop i pierścieniem uszczelniającym. W komplecie jako zestaw z 2,0 m (1 rura po 2000 mm), 3,0 m (1 rura po 1000 mm + 1 rura po 2000 mm) lub przewód rurowy 4,0 m (2 rury po 2000 mm), wraz z obejmami do rur, element dostarczany gotowy do montażu.
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Wersja | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 2,0 metry | 0.9 | 2.1 | 3.3 | 5.2 | 7 | 10 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 |
| 3,0 metry | 0.9 | 2.1 | 3.3 | 5.2 | 7.1 | 10.6 | 14 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 |
| 4,0 metry | 0.9 | 2.1 | 3.3 | 5.2 | 7.1 | 10.6 | 14 | 15.7 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 |

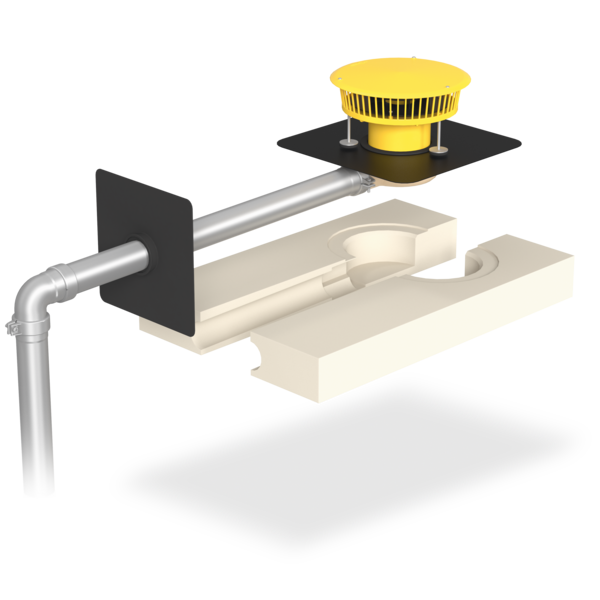

SitaDSS Indra zestaw do odwadniania awaryjnego z orurowaniem w niewentylowanej konstrukcji dachowej
1.1 SitaPipe ze stali szlachetnej rura
1.2 SitaPipe ze stali szlachetnej obejma zaciskowa
1.3 SitaPipe ze stali szlachetnej obejma zabezpieczająca
1.4 SitaPipe ze stali szlachetnej kolano 87,5°
1.5 Płyta paroizolacyjna elastyczna SitaMore
1.6 SitaIndra Korpus termoizolacyjny
1.7 SitaPipe ze stali szlachetnej rura
1.8 Korpus podstawowy SitaDSS Indra
1.9 Element spiętrzający z blokadą Airstop
1.10 Pierścień uszczelniający
2 SitaPipe ze stali szlachetnej obejma zabezpieczająca
3 SitaPipe ze stali szlachetnej trójniko 45°
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
