SitaDSS Indra
Воронка для аварийного водостока
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность
- Теплоизоляция

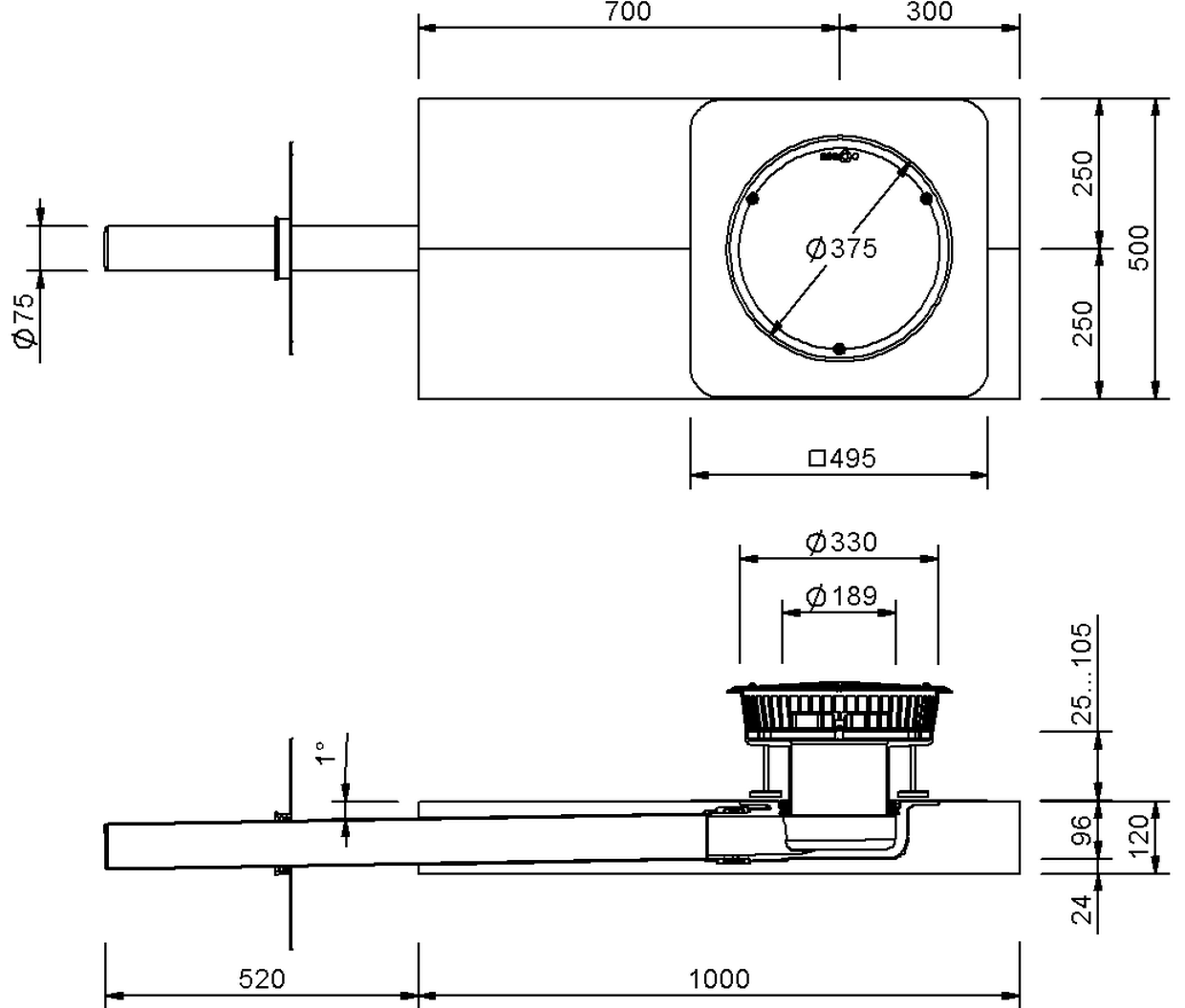

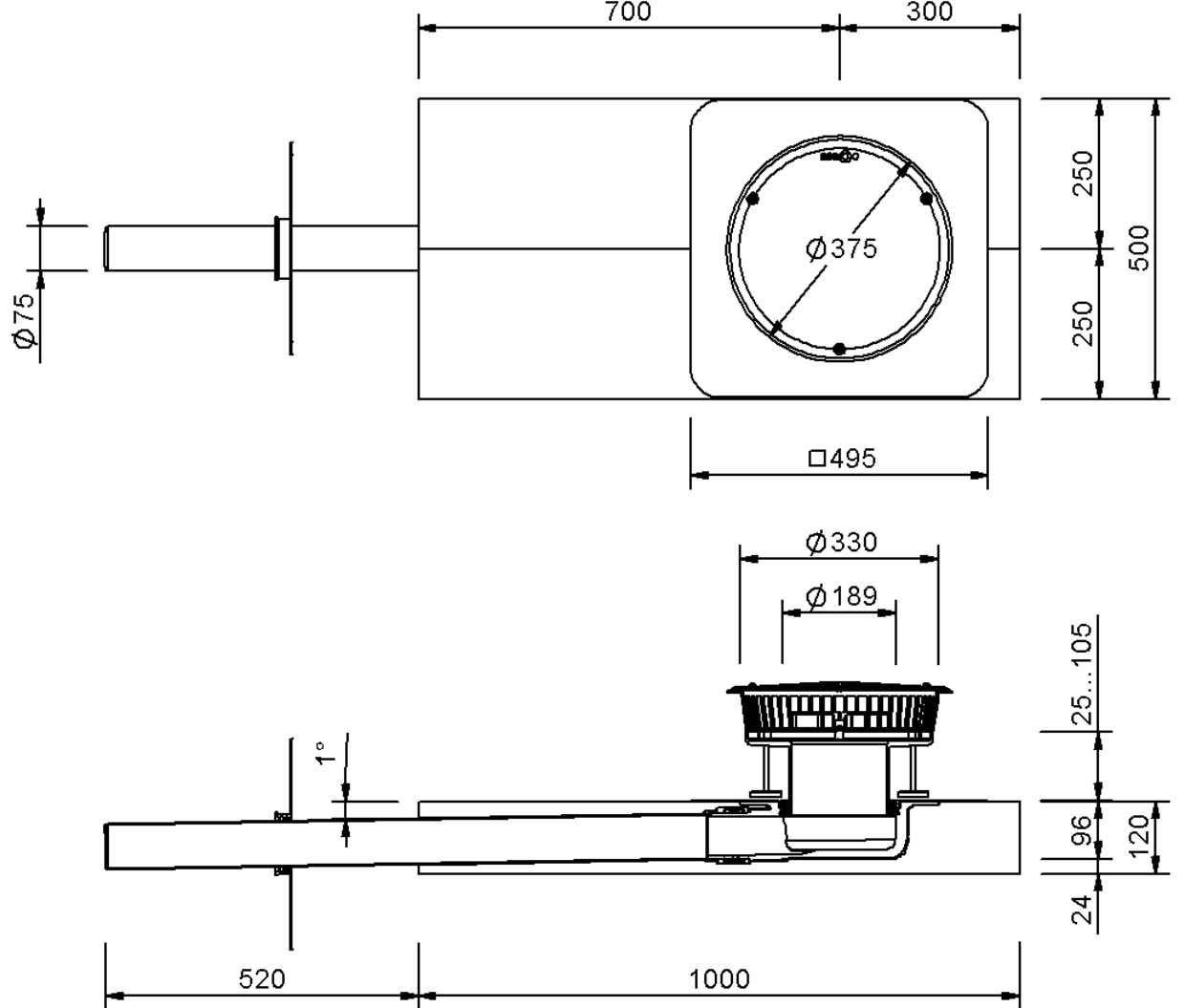

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) |
|---|---|
| 70 | 75 |
Комплект аварийного водостока SitaDSS Indra для вакуумного водостока, с угловой утепленной парапетной воронкой из полиуретана, согласно DIN EN 1253-2, с номинальным диаметром DN 70, пропускная способность 17,3 л/с при высоте подпора воды 45 мм, с присоединительной трубой и фиксаторными хомутами из нержавеющей стали, пароизоляционная плита flex для надежного соединения с пароизоляцией и изоляционная плита из полиуретана с теплопроводностью λ = 0,025 Вт/мК и прочностью на сжатие 200 кПа. С большим вваренным соединительным фартуком (495 x 495 мм) из материала, подходящего под гидроизоляцию кровли (на выбор), и с фиксирующим кольцом для дополнительной фиксации соединительного фартука и крепления прилагаемого подпорного элемента с элементом Airstop и уплотнительным кольцом. Комплект со стояком 2,0 м, (1 труба х 2000 мм), 3,0 м (1 труба х 1000 мм + 1 труба х 2000 мм), или 4,0 м (2 трубы х 2000 мм) и крепежными хомутами, поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Исполнение | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 2,0 метра | 0.9 | 2.1 | 3.3 | 5.2 | 7 | 10 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 | 12.9 |
| 3,0 метра | 0.9 | 2.1 | 3.3 | 5.2 | 7.1 | 10.6 | 14 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 | 15.7 |
| 4,0 метра | 0.9 | 2.1 | 3.3 | 5.2 | 7.1 | 10.6 | 14 | 15.7 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 | 17.3 |

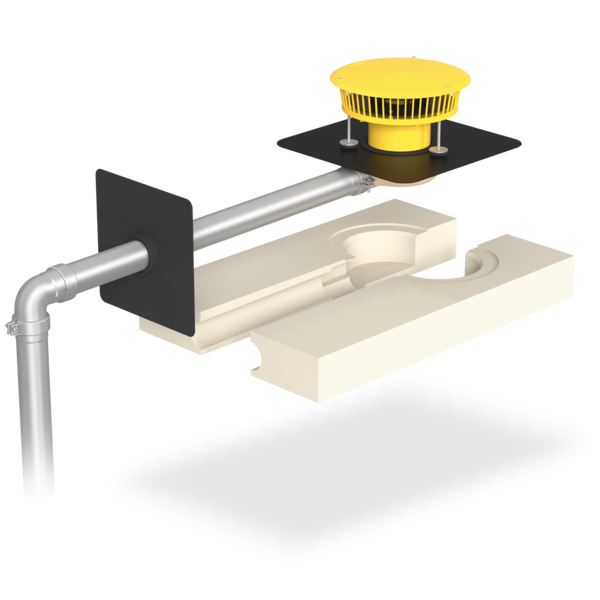

Комплект аварийного водостока SitaDSS Indra со стояком в невентилируемой кровле
1.1 Труба SitaPipe из высококачественной нержавеющей стали
1.2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
1.3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
1.4 Отвод SitaPipe, из высококачественной нержавеющей стали, 87,5°
1.5 Пароизоляционная плита SitaMore flex
1.6 Изоляционная плита SitaIndra
1.7 Труба SitaPipe из высококачественной нержавеющей стали
1.8 Корпус SitaDSS Indra
1.9 Подпорный элемент с элементом Airstop
1.10 Уплотнительное кольцо
2 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
3 Отвод SitaPipe, из высококачественной нержавеющей стали, 45°
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
