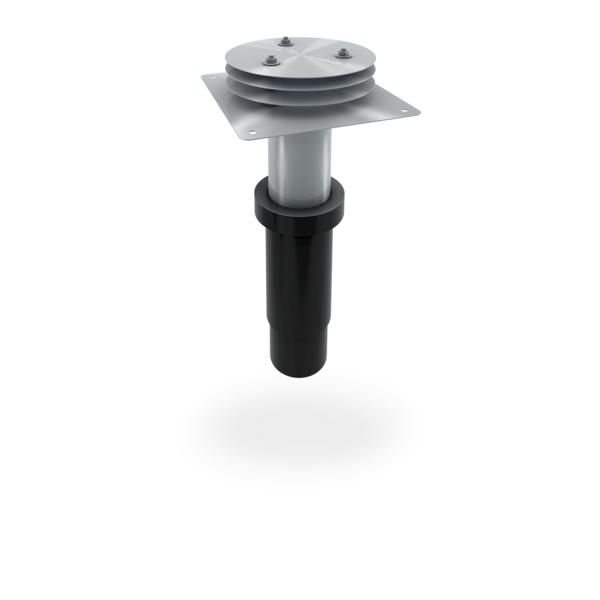

SitaDSS Ravana Plus

wpust do odwodnienia podciśnieniowego

Atrybuty

Niewrażliwe na oddziaływania atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
Odporność na wstrząsy i uderzenia
Wykonana z trwałych materiałów

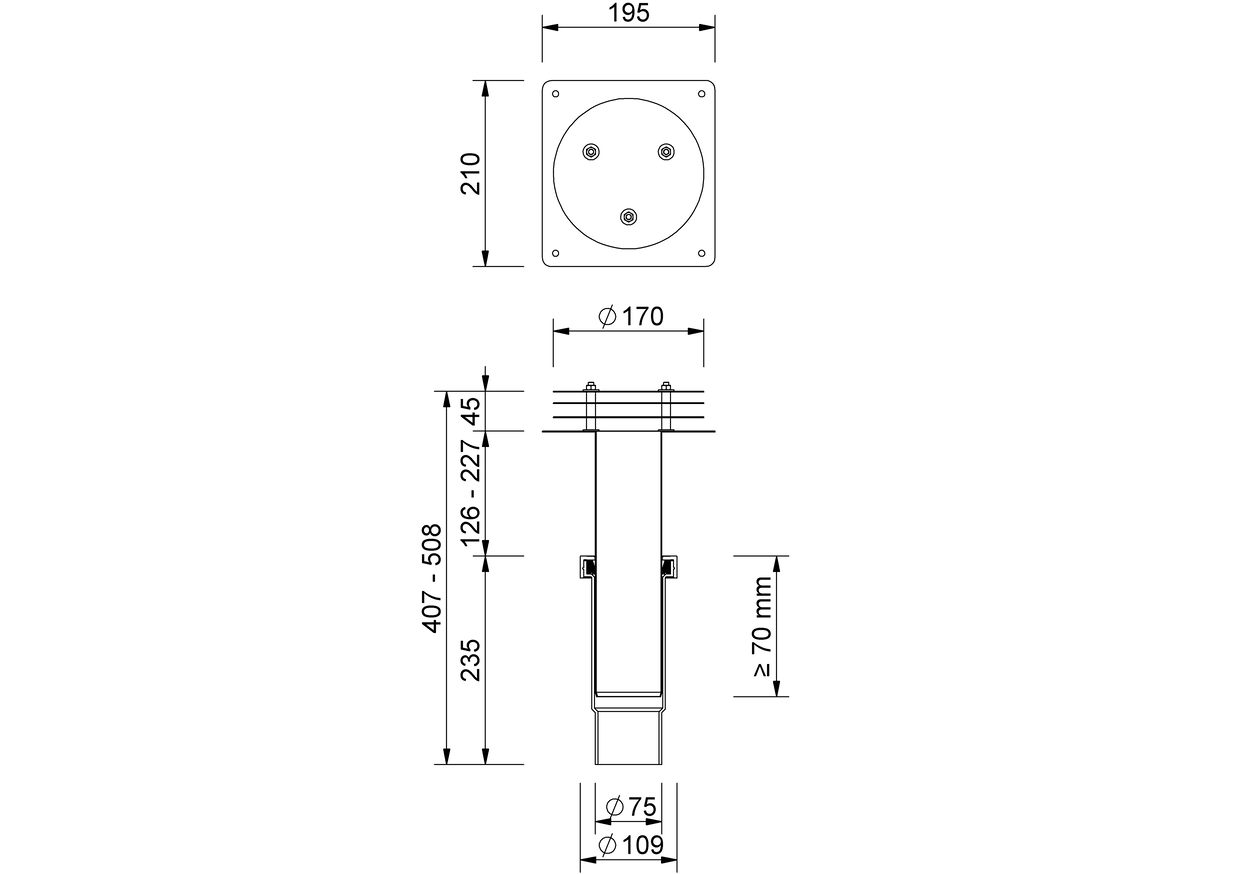

Rysunek techniczny

Średnica nominalna DN	Średnica zewnętrzna OD (mm)	Przejście / otwór roboczy (mm)
70	75	100

Tekst wykonania

Wpust rynnowy SitaDSS Ravana Plus do odwodnienia podciśnieniowego, do uszczelnień z płynnego tworzywa sztucznego, ze stali nierdzewnej, numer materiału 1.4301, wg DIN EN 1253-2, średnica znamionowa DN/OD 70/75, z adapterem składającym się ze złączki wtykowej DN 70 oraz uszczelką z EPDM, przystosowany do złączek elektrooporowych, do bezpośredniego podłączania do rur PE wg DIN EN 1519. Wydajność odpływu wg DIN EN 1253-2:2015-03 wynoszącą 29,8 l/s przy wysokości spiętrzania 70 mm i pełnym napełnieniu, z przygotowanymi otworami do mocowania elementu w konstrukcji dolnej, z trzema wkrętami bez łba M6 x 55, a także podkładkami i nakrętkami sześciokątnymi, do mocowania blokady Airstop, w komplecie blokada Airstop, dostawa i profesjonalny montaż.

Przykłady instalacji

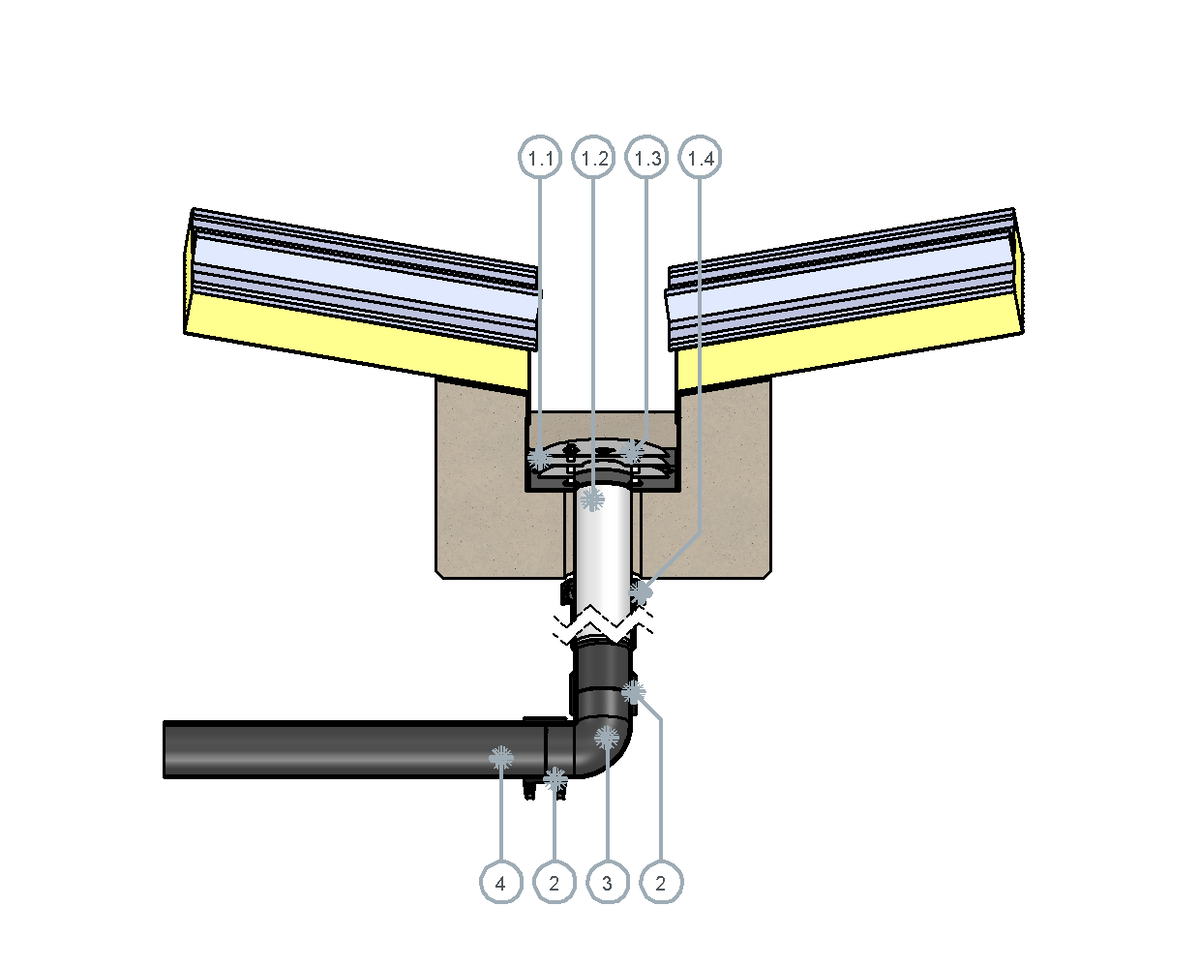

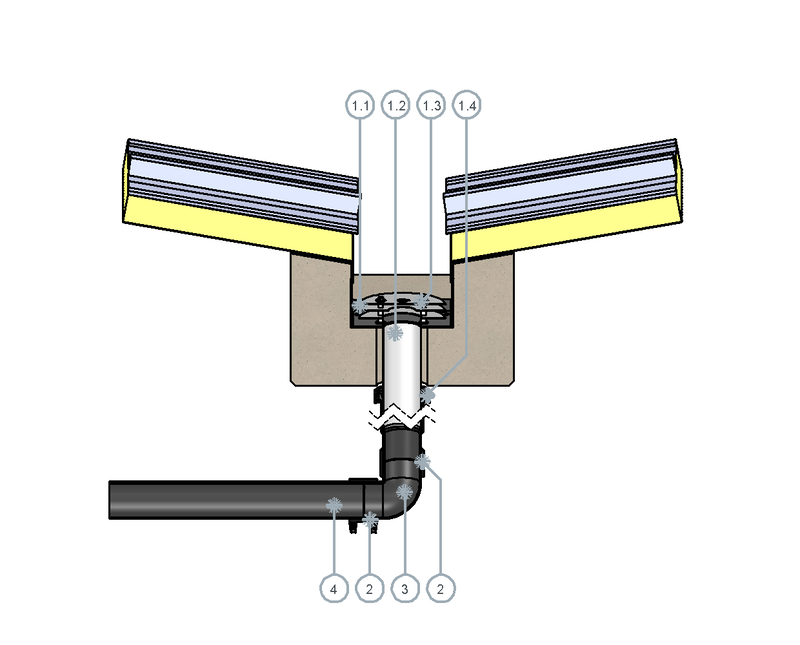

SitaDSS Ravana Plus w wewnętrznej rynnie

SitaDSS Ravana Plus składa się z następujących elementów:
1.1 Airstop
1.2 Korpus podstawy
1.3 Trzpień montażowy do Airstop, podkładki i nakrętki mocujące
1.4 Mufa rozszerzająca

2 Mufa do spawania elektrycznego PE SitaPipe
3 Kolano SitaPipe PE
4 Rura SitaPipe PE

Konstrukcja dachu z rynną wewnętrzną zgodnie z aaRdT składa się z:

elementu warstwowego
uszczelnienia płynnym tworzywem sztucznym
konstrukcji dolnej

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Wybór artykułu

SitaDSS Ravana Plus			Numer artykułu
pionowy
pionowy	DN 70	Płynne tworzywo sztuczne	281099	Pokaż produkt
