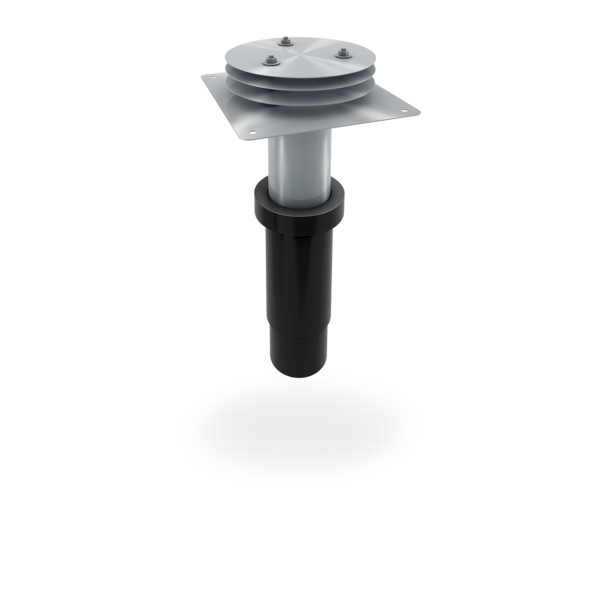

SitaDSS Ravana Plus
Druckströmungsgully
Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) |
---|---|---|
70 | 75 | 100 |
SitaDSS Ravana Plus
Druckströmungsgully
Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) |
---|---|---|
70 | 75 | 100 |
SitaDSS Ravana Plus Rinnengully für die Druckströmungsentwässerung für Flüssigkunststoffabdichtungen aus Edelstahl, Werkstoff-Nr. 1.4301, nach DIN EN 1253-2, in der Nennweite DN/OD 70/75, mit einem Übergang bestehend aus einer Steckmuffe DN 70 und einer Dichtung aus EPDM, geeignet für Elektroschweißmuffen, zum direkten Anschluss an PE-Rohre nach DIN EN 1519. Mit einer Abflussmenge nach DIN EN 1253-2:2015-03 von 29,8 l/s bei einer Stauhöhe von 70 mm und Vollfüllung, mit vorgefertigten Bohrungen zur Befestigung des Bauteils in der Unterkonstruktion, mit drei Gewindestiften M6 x 55, sowie Unterlegscheiben und Sechskantmuttern, zur Aufnahme des Airstop, komplett inklusive Airstop, liefern und fachgerecht einbauen.
SitaDSS Ravana Plus | Artikel Nr. | |||
---|---|---|---|---|
senkrecht | ||||
DN 70 | Flüssigkunststoff | 281099 | Zum Produkt |
