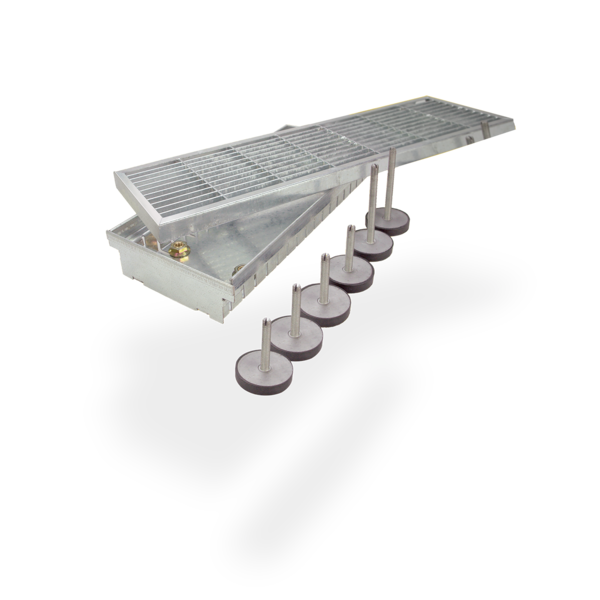

SitaDrain® rynna skrzynkowa
zestaw do regulacji wysokości
Atrybuty
- Zestaw do regulacji wysokości z płynną regulacją w zakresie 50–90 mm, 70–110 mm lub 110–150 mm, w zależności od rynny skrzynkowej i zestawu do regulacji wysokości
- W przypadku kratownic podłużnych i siatkowych regulacja wysokości w zakresie 60–90 mm, 80–110 mm lub 120–150 mm, w zależności od rynny skrzynkowej i zestawu do regulacji wysokości

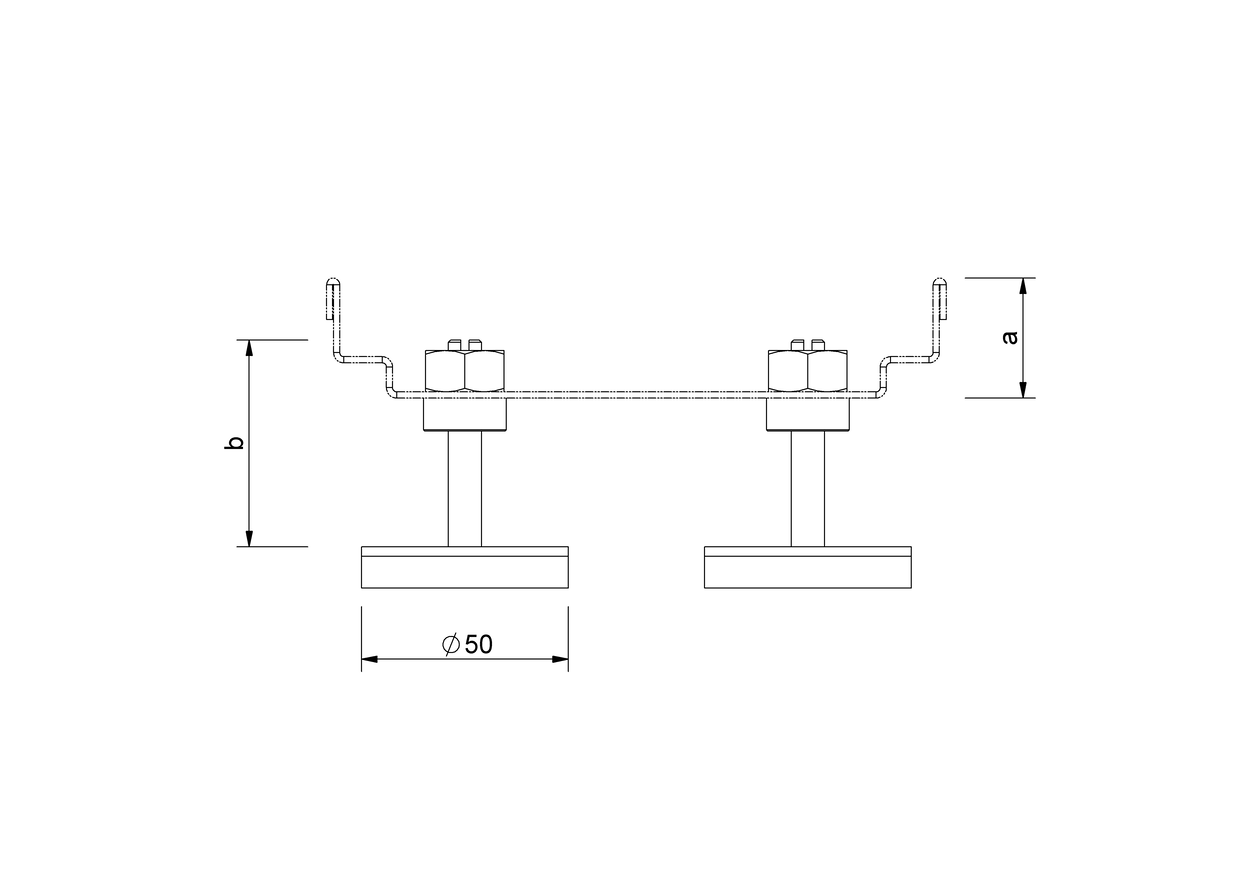

Rysunek techniczny
| Zestaw regulacji wysokości | b (mm) | Wysokość rynny (mm) a = 30 mm | Wysokość rynny (mm) a = 40 mm | Wysokość rynny (mm) a = 50 mm |
|---|---|---|---|---|
| Ustaw 2 | 50 | 70-90 mm | 70-100 mm | 70-110 mm |
| Ustaw 3 | 90 | 110-130 mm | 110-140 mm | 110-150 mm |
| Ustaw 1 | 30 | 50-70 mm | 60-80 mm | 70-90 mm |
