SitaEasy Go
wpust attykowy
- Produkty
SitaEasy Go
wpust attykowy
Atrybuty
- Doskonała odporność na warunki atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporny na wstrząsy i uderzenia
- Wykonany z trwałych materiałów
- Z wykształceniem pod klin 45°

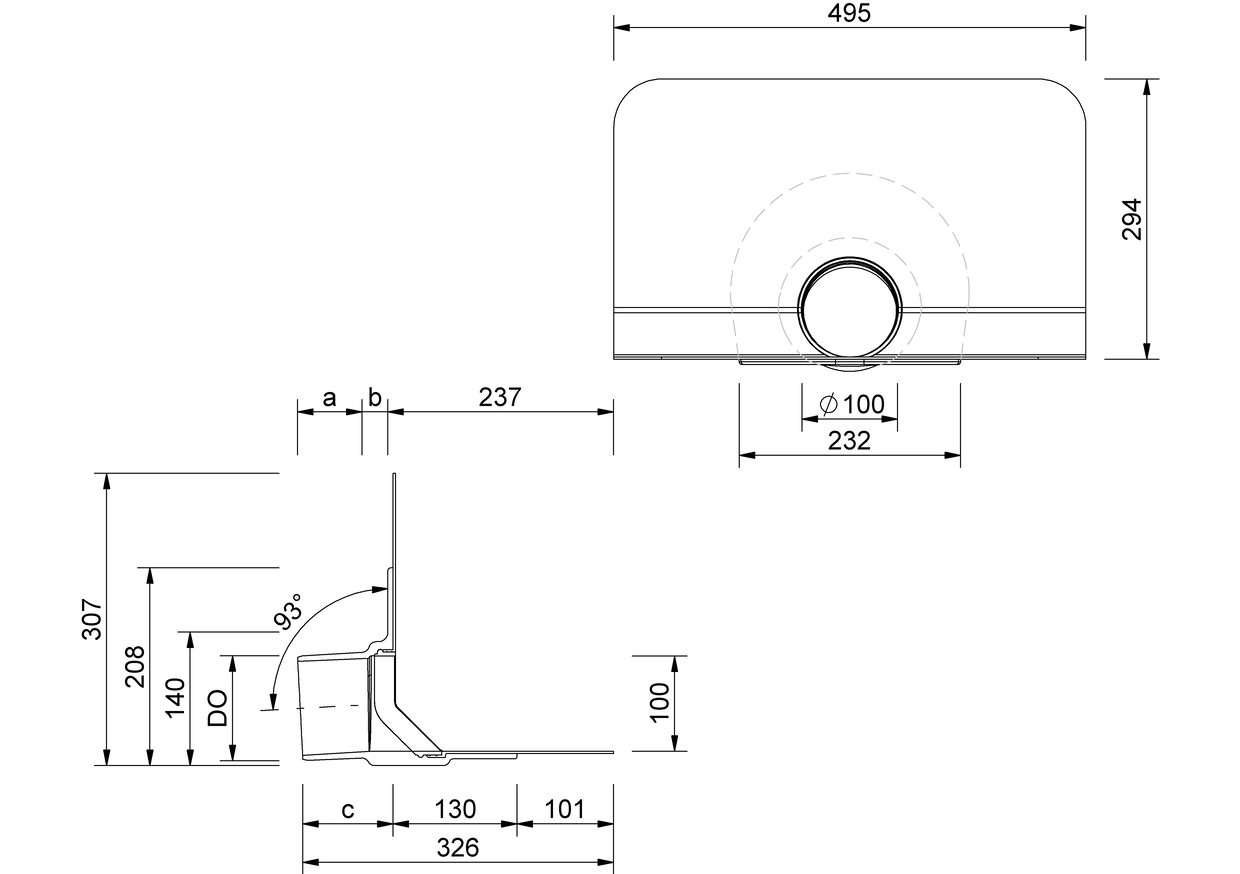

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | Przejście / otwór roboczy (mm) | a (mm) | b (mm) | c (mm) |
|---|---|---|---|---|---|
| 100 | 110 | 170 | 68 | 27 | 95 |
| 70 | 75 | 135 | 55 | 63 | 120 |
Tekst wykonania
Przepływ
Wydajność zgodna z PN EN 1253-2 in l/s
Wydajność odpływu zgodna z PN EN 1253-2 z pionem spustowym o długości 4 metrów in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu

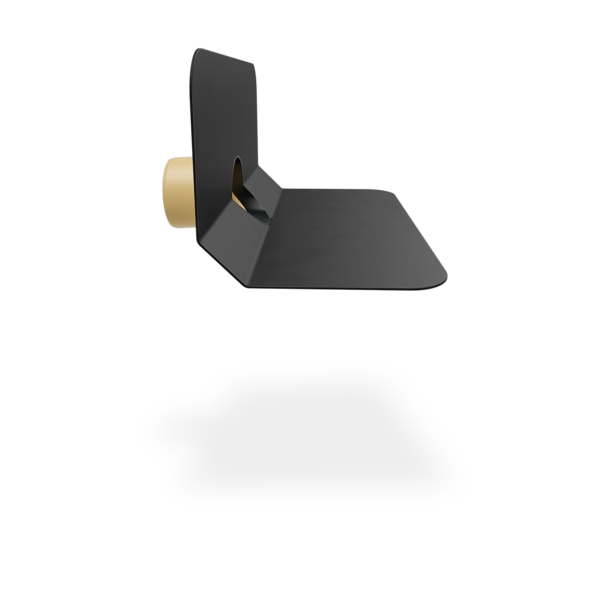

SitaEasy Go wpust attykowy, z poliuretanu, o rozmiarach DN 70 i DN 100. Kołnierz fabryczny 45° pod klin, do bezpośredniego przyspawania arkuszy dachowych z bitumu. Do bezpośredniego podłączenia rur SitaAttika, w połączeniu z obejmą zabezpieczającą SitaAttika, z fabrycznie wbudowanym dużym kołnierzem bitumicznym (495 mm × 495 mm). Z pierścieniem mocującym dla dodatkowego zabezpieczenia kołnierza przyłączeniowego oraz mocowania koszyka żwirowego. Element dostarczany gotowy do montażu.
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.1 | 0.2 | 0.3 | 0.3 | 0.4 | 0.5 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.5 | 1.7 | 1.9 | 2 | 2.1 | 2.3 | 2.4 | 2.6 | 2.7 |
| 100 | 0.1 | 0.2 | 0.3 | 0.3 | 0.4 | 0.5 | 0.7 | 1 | 1 | 1.3 | 1.5 | 1.8 | 2 | 2.3 | 2.5 | 2.8 | 3 | 3.5 | 4 | 4.3 |
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.1 | 0.2 | 0.3 | 0.3 | 0.4 | 0.5 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.5 | 1.7 | 2 | 2.3 | 2.7 | 3 | 4 | 5 | 6 |
| 100 | 0.1 | 0.2 | 0.3 | 0.3 | 0.4 | 0.5 | 0.7 | 1 | 1.3 | 1.5 | 1.8 | 2 | 2.3 | 2.5 | 2.8 | 3 | 3.3 | 3.7 | 4 | 4.6 |
SitaEasy Go do odwadniania głównego w niewentylowanej konstrukcji dachowej
1 Rura SitaPipe ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 Kolanko SitaPipe ze stali szlachetnej
5 Maskownica do fasad SitaAttika
6 Płyta paroizolacyjna SitaMore elastyczna
7 SitaEasy Go
SitaEasy osadnik żwiru składa się z następujących elementów:
8.1 Blokada

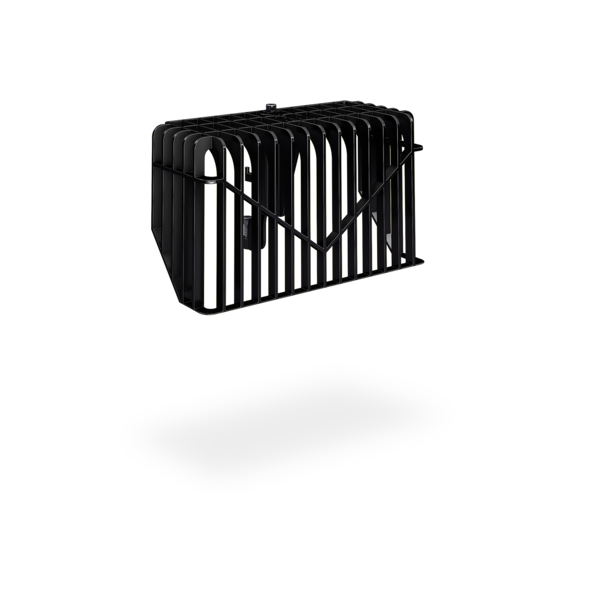

8.2 Koszyk żwirowy
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 Kolanko SitaPipe ze stali szlachetnej
5 Maskownica do fasad SitaAttika
6 Płyta paroizolacyjna SitaMore elastyczna
7 SitaEasy Go
SitaEasy osadnik żwiru składa się z następujących elementów:
8.1 Blokada
8.2 Koszyk żwirowy
9 Rura czyszczaka SitaPipe ze stali szlachetnej
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą

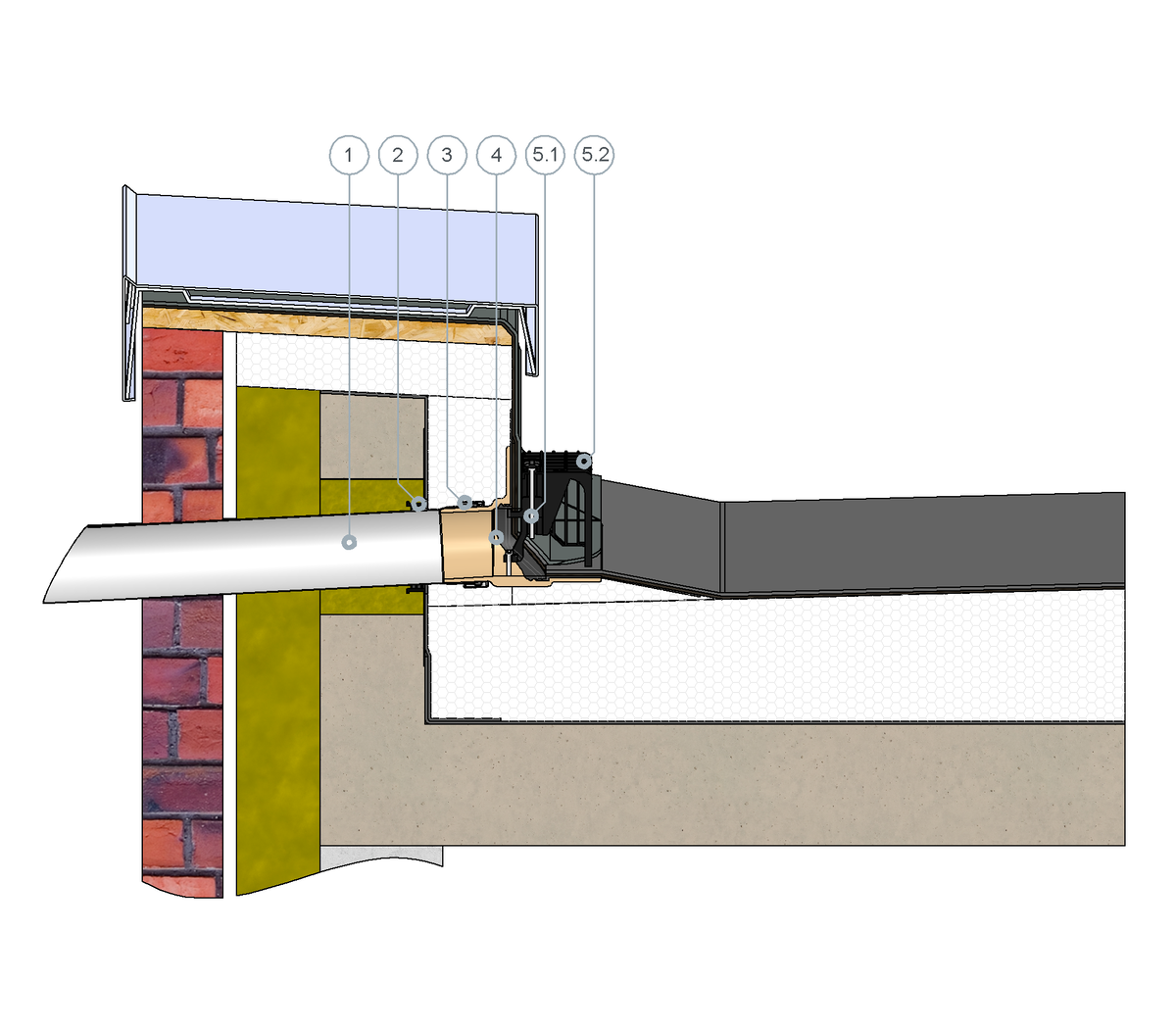

SitaEasy Go do odwadniania awaryjnego zamontowany w wyższym położeniu w niewentylowanej konstrukcji dachowej
1 Rura SitaPipe ze stali szlachetnej
2 Płyta paroizolacyjna SitaMore elastyczna
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 SitaEasy Go
Osadnik żwiru SitaEasy Go składa się z następujących elementów:
5.1 Blokada
5.2 Koszyk żwirowy
2 Płyta paroizolacyjna SitaMore elastyczna
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 SitaEasy Go
Osadnik żwiru SitaEasy Go składa się z następujących elementów:
5.1 Blokada
5.2 Koszyk żwirowy
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą

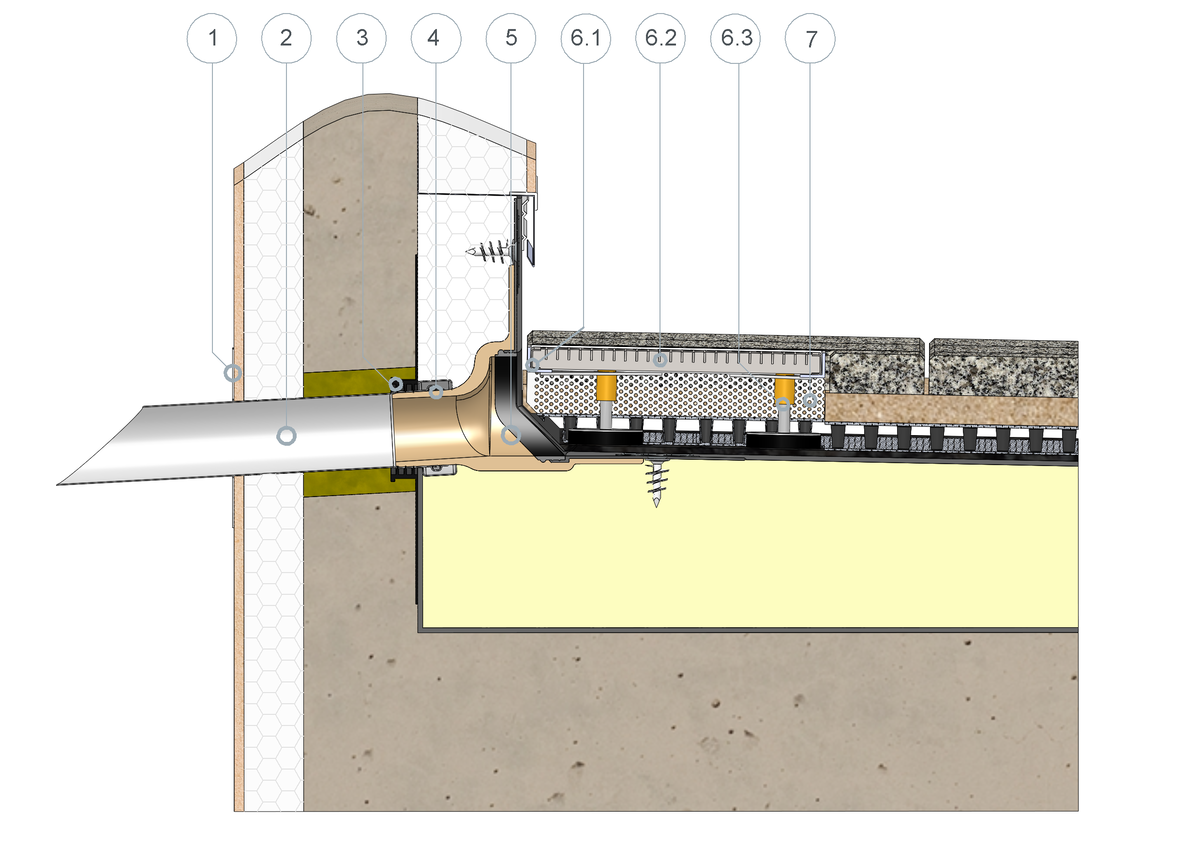

SitaEasy Go do odwadniania awaryjnego w niewentylowanej konstrukcji dachowej w okładzinie płytowej na podłożu z grysu
1 Maskownica do fasad SitaAttika
2 Rura SitaPipe ze stali szlachetnej
3 Płyta paroizolacyjna SitaMore elastyczna
4 Obejma bezpieczeństwa SitaPipe ze stali szlachetnej
5 SitaEasy Go
SitaDrain® Terra składa się z następujących elementów:
6.1 Rama
6.2 Kratka rewizyjna
6.3 Gumowe nóżki z regulacją wysokości
7 Listwa żwirowa SitaDrain®
2 Rura SitaPipe ze stali szlachetnej
3 Płyta paroizolacyjna SitaMore elastyczna
4 Obejma bezpieczeństwa SitaPipe ze stali szlachetnej
5 SitaEasy Go
SitaDrain® Terra składa się z następujących elementów:
6.1 Rama
6.2 Kratka rewizyjna
6.3 Gumowe nóżki z regulacją wysokości
7 Listwa żwirowa SitaDrain®
Niewentylowana konstrukcja dachowa z okładziną płytową w podłożu z grysu zgodnie z aaRdT z:
- okładziną płytową
- podłożem z grysu
- włókniną filtracyjną
- drenażem powierzchniowym
- budowlaną matą ochronną
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą

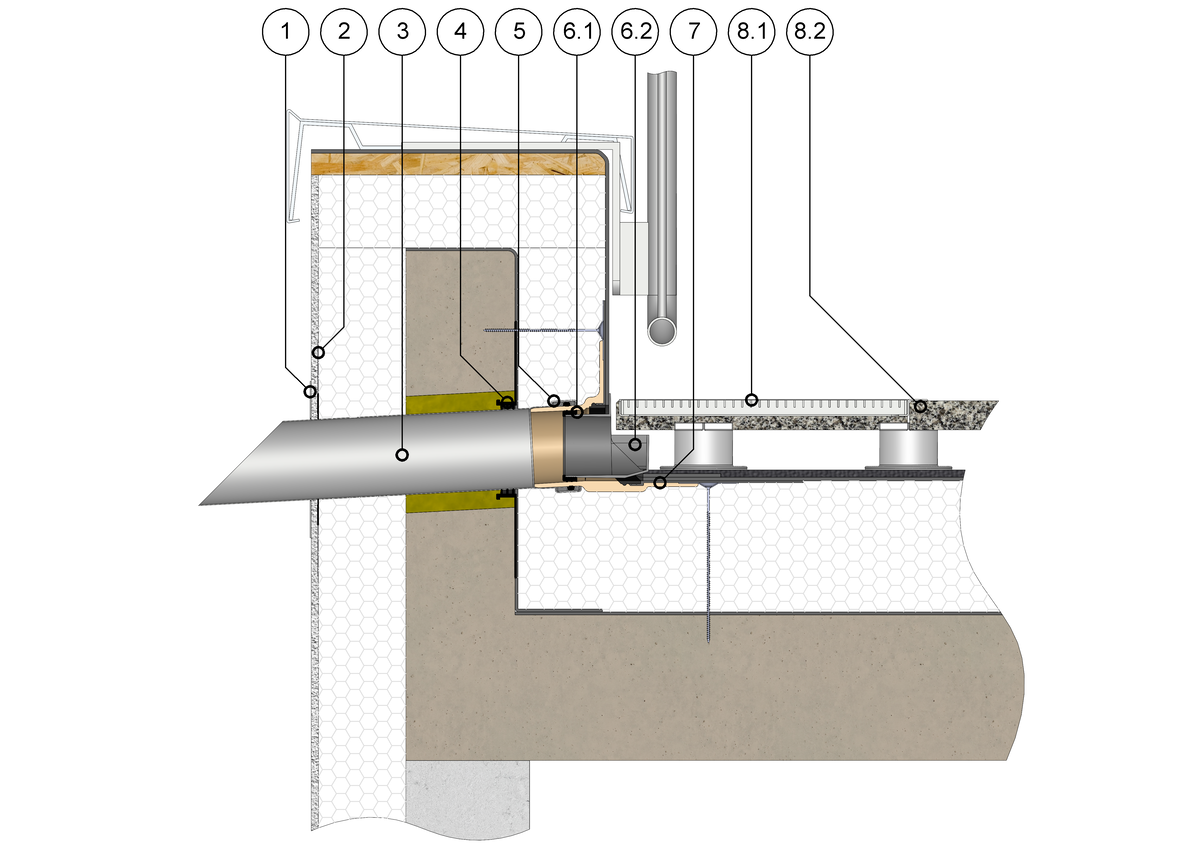

SitaEasy Go z elementem spiętrzającym oraz SitaDrain rama profilowa w dachu niewentylowanym z okładziną płytową
1 SitaAttika maskownica
2 SitaAttika maskownica
3 SitaPipe rura ze stali nierdzewnej
4 Płyta paroizolacyjna SitaMore flex
5 SitaPipe stal nierdzewna obejma

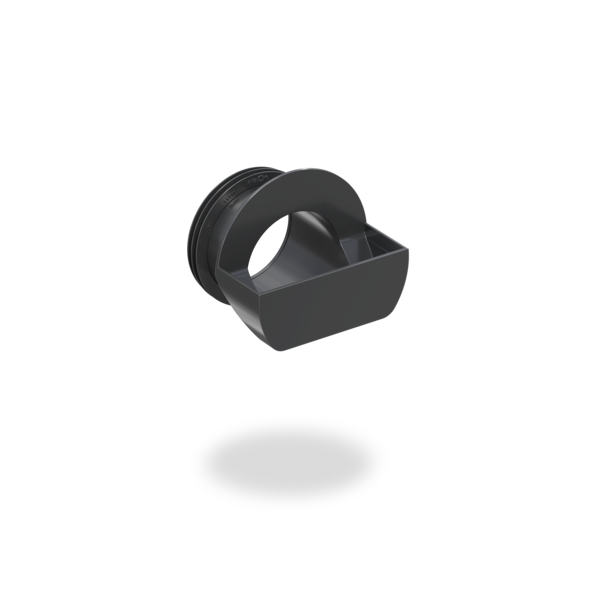

SitaEasy Go awaryjny skłąda się z:
6.1 Uszczelki
6.2 Elementy spiętrzającego korpus
7 SitaEasy Go wpust
SitaDrain rama profilowa składa się z:
8.1 Krata górna
8.2 Rama profilowa korpus
2 SitaAttika maskownica
3 SitaPipe rura ze stali nierdzewnej
4 Płyta paroizolacyjna SitaMore flex
5 SitaPipe stal nierdzewna obejma
SitaEasy Go awaryjny skłąda się z:
6.1 Uszczelki
6.2 Elementy spiętrzającego korpus
7 SitaEasy Go wpust
SitaDrain rama profilowa składa się z:
8.1 Krata górna
8.2 Rama profilowa korpus
Niewentylowana konstrukcja dachowa z okładziną płytową w podłożu z grysu zgodnie z aaRdT z:
- okładzina płytowa na podstawkach
- włóknina ochronno-filtracyjna
- izolacja
- izolacją cieplna
- paroizolacja
- konstrukcja dolna
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaEasy Go | Numer artykułu | |||
|---|---|---|---|---|
| DN 70 | bitumiczny-Kołnierz | 183600 | Pokaż produkt | |
| DN 100 | bitumiczny-Kołnierz | 183800 | Pokaż produkt |
+
