SitaEasy Go
Afvoerkolk doorheen de dakopstand
- Producten

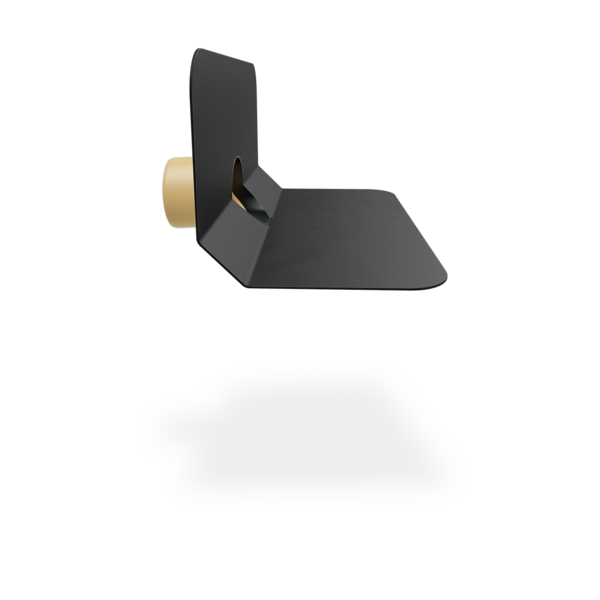

SitaEasy Go
Afvoerkolk doorheen de dakopstand
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur
- Met 45° hoekafschuining

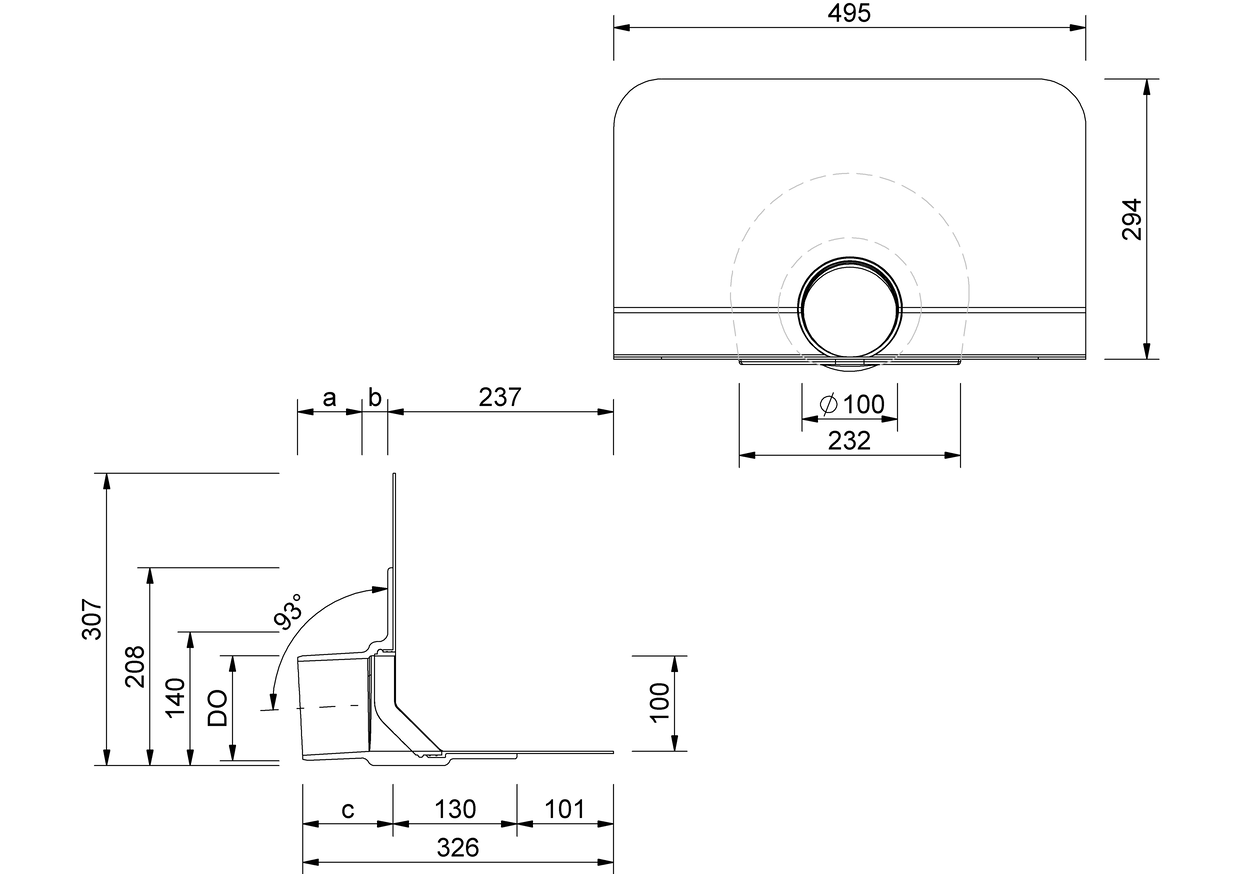

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | a (mm) | b (mm) | c (mm) |
|---|---|---|---|---|---|
| 100 | 110 | 170 | 68 | 27 | 95 |
| 70 | 75 | 135 | 55 | 63 | 120 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Afvoercapaciteit conform NBN EN 1253-2 met 4 m lange afvoerleiding in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie
SitaEasy Go afvoerkolk doorheen de dakopstand, uit polyurethaan. Nominale diameter DN 70 en DN 100. Vaste slabbe met hoekafschuining van 45° waar de bitumenbaan rechtstreeks op wordt gevlamlast. Direct aansluitbaar op SitaAttika afvoerbuizen in combinatie met SitaAttika verankeringsbeugel. Inclusief grote ingeschuimde bitumenslabbe (495 x 495 mm). Met klemring voor bijkomende bevestiging van de aansluitslabbe en montage van de bladvanger. Leveren en plaatsen volgens de regels der kunst.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.1 | 0.2 | 0.3 | 0.3 | 0.4 | 0.5 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.5 | 1.7 | 1.9 | 2 | 2.1 | 2.3 | 2.4 | 2.6 | 2.7 |
| 100 | 0.1 | 0.2 | 0.3 | 0.3 | 0.4 | 0.5 | 0.7 | 1 | 1 | 1.3 | 1.5 | 1.8 | 2 | 2.3 | 2.5 | 2.8 | 3 | 3.5 | 4 | 4.3 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.1 | 0.2 | 0.3 | 0.3 | 0.4 | 0.5 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.5 | 1.7 | 2 | 2.3 | 2.7 | 3 | 4 | 5 | 6 |
| 100 | 0.1 | 0.2 | 0.3 | 0.3 | 0.4 | 0.5 | 0.7 | 1 | 1.3 | 1.5 | 1.8 | 2 | 2.3 | 2.5 | 2.8 | 3 | 3.3 | 3.7 | 4 | 4.6 |
SitaEasy Go als hoofdafvoer voor ongeventileerde dakconstructies
1 SitaPipe roestvrijstalen buis
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
5 SitaAttika gevelafdekplaat
6 SitaMore flexibele dampschermplaat
7 SitaEasy Go

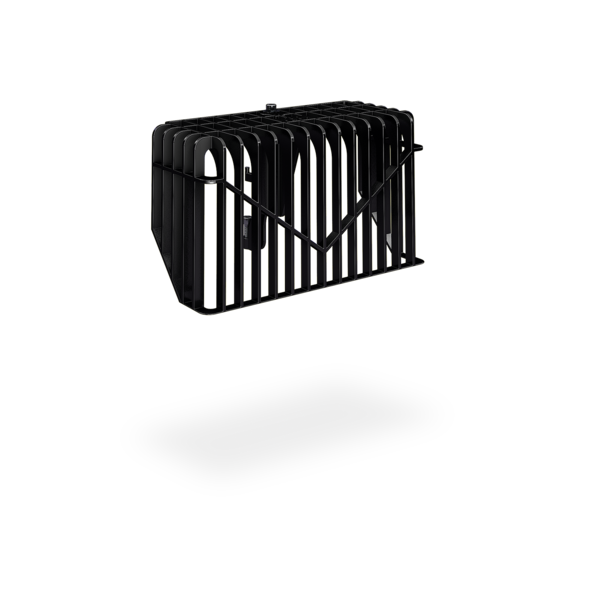

SitaEasy grindvanger bestaande uit:
8.1 Sluiting
8.2 Grindvangerkorf
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
5 SitaAttika gevelafdekplaat
6 SitaMore flexibele dampschermplaat
7 SitaEasy Go
SitaEasy grindvanger bestaande uit:
8.1 Sluiting
8.2 Grindvangerkorf
9 SitaPipe roestvrijstalen reinigingsbuis
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband

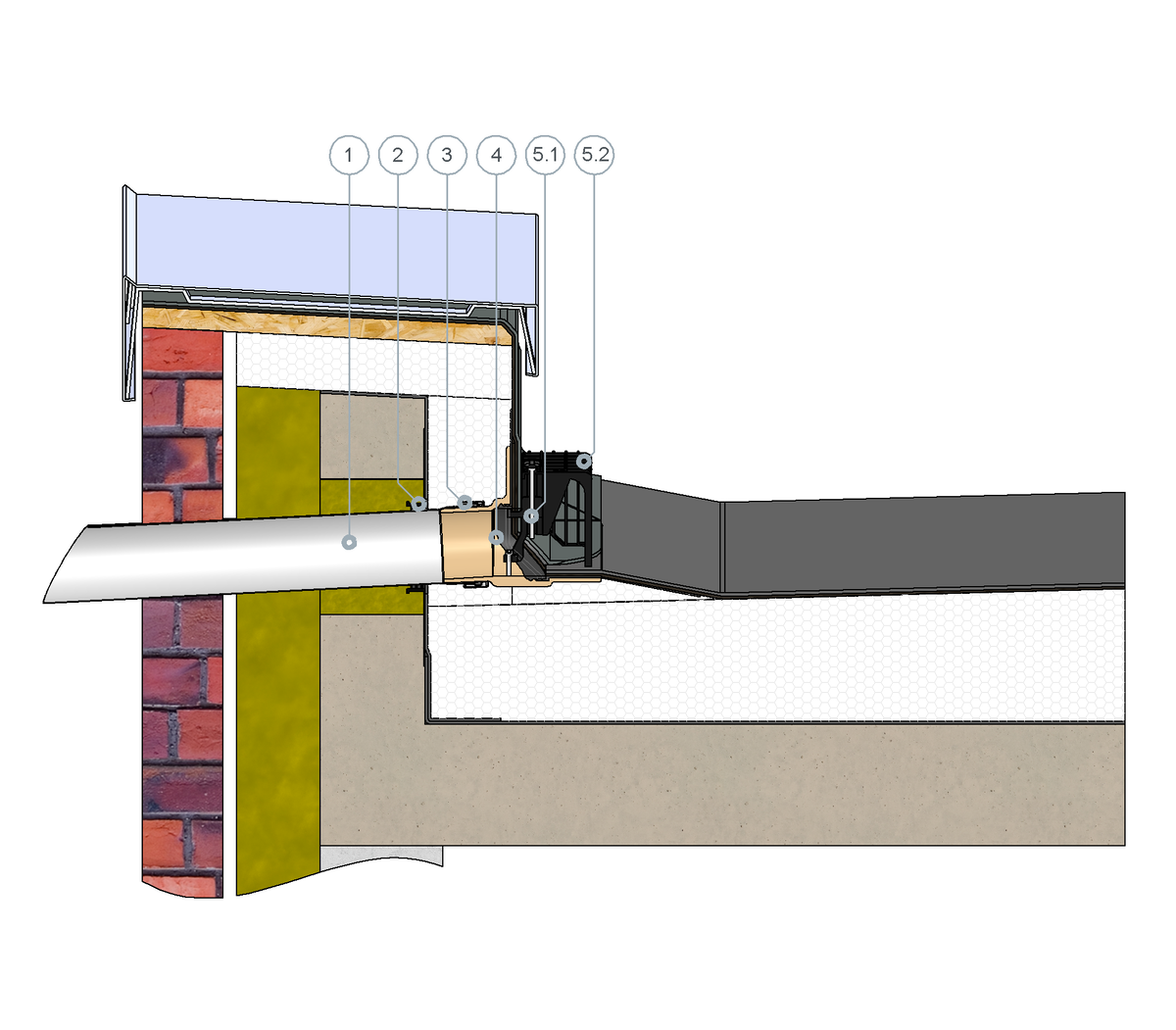

SitaEasy Go verhoogd ingebouwd als noodafvoer voor ongeventileerde dakconstructies
1 SitaPipe roestvrijstalen buis
2 SitaMore flexibele dampschermplaat
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaEasy Go
SitaEasy Go grindvanger bestaande uit:
5.1 Sluiting
5.2 Grindvangerkorf
2 SitaMore flexibele dampschermplaat
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaEasy Go
SitaEasy Go grindvanger bestaande uit:
5.1 Sluiting
5.2 Grindvangerkorf
Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband

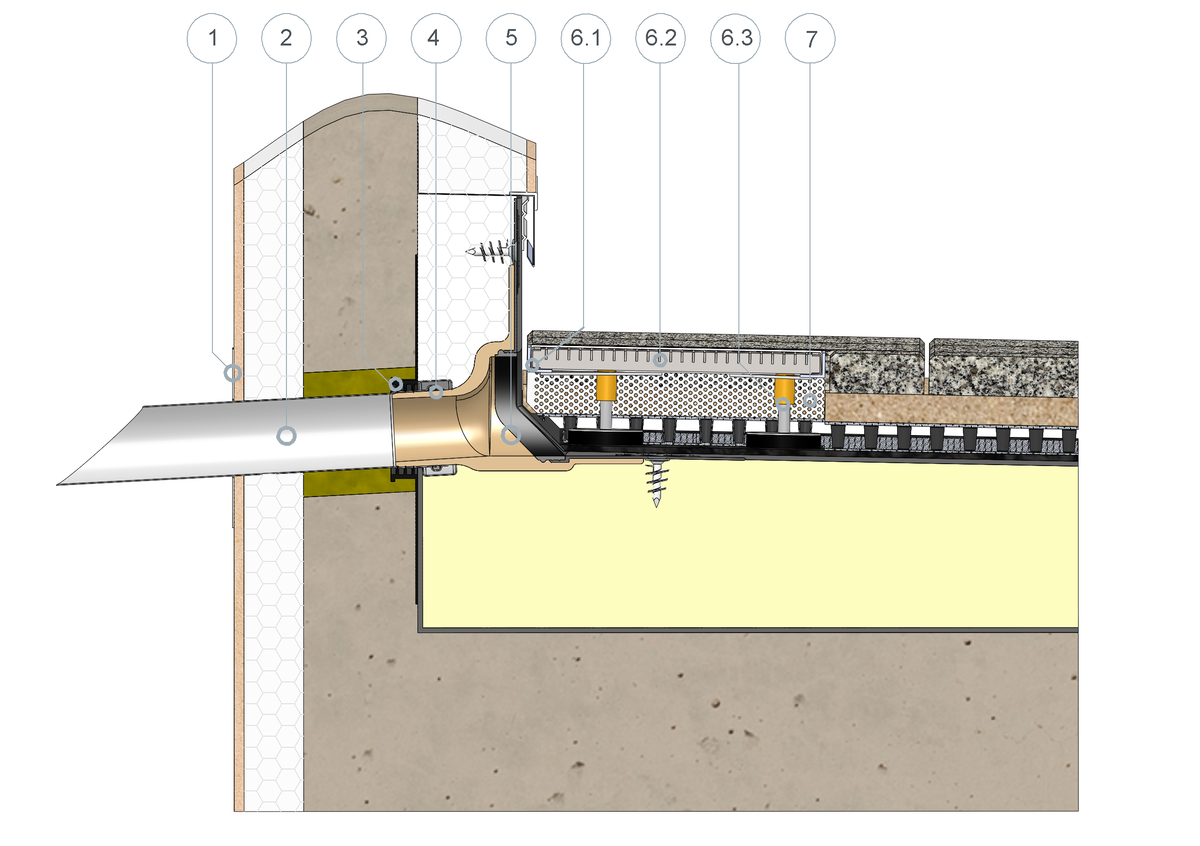

SitaEasy Go als noodafvoer voor ongeventileerde dakconstructies met bekledingsplaten op grindbed
1 SitaAttika gevelafdekplaat
2 SitaPipe roestvrij stalen buis
3 SitaMore flexibele dampschermplaat
4 SitaPipe roestvrijstalen verankeringsbeugel
5 SitaEasy Go
SitaDrain® Terra bestaande uit:
6.1 Frame
6.2 Inspectierooster
6.3 In hoogte verstelbare rubberen voetjes
7 SitaDrain® grindkering
2 SitaPipe roestvrij stalen buis
3 SitaMore flexibele dampschermplaat
4 SitaPipe roestvrijstalen verankeringsbeugel
5 SitaEasy Go
SitaDrain® Terra bestaande uit:
6.1 Frame
6.2 Inspectierooster
6.3 In hoogte verstelbare rubberen voetjes
7 SitaDrain® grindkering
Ongeventileerde dakopbouw (warmdaksysteem) met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels met:
- Bekledingsplaten
- Grindbed
- Filtervlies
- Oppervlaktedrainage
- Beschermmat
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband

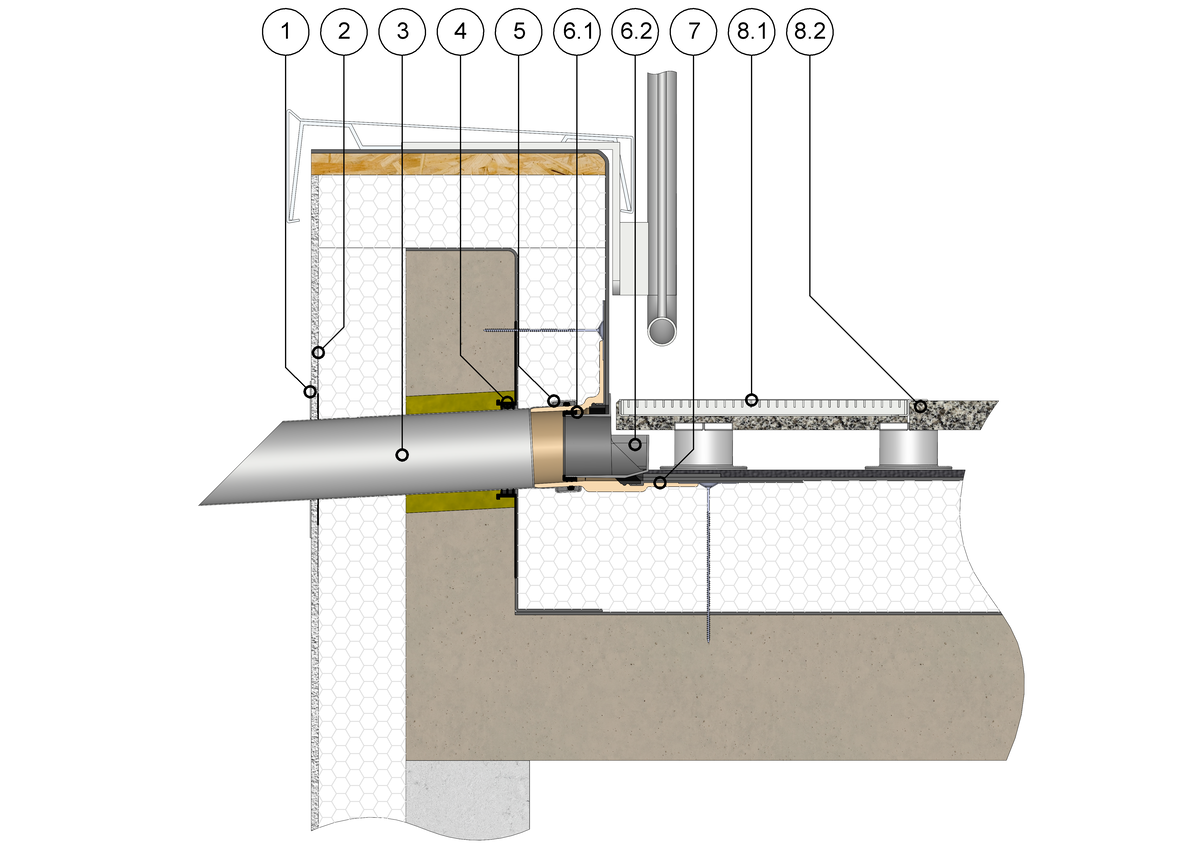

SitaEasy Go met SitaEasy Go opstuwelement en SitaDrain profielframe in niet-geventileerde dakconstructie met plaatbekleding
1 SitaAttika gevelafdekplaat
2 SitaMore afdichtingsmanchet voor WDVS
3 SitaPipe roestvrijstalen buis
4 SitaMore dampremmende plaat flex
5 SitaPipe roestvrijstalen buisklem

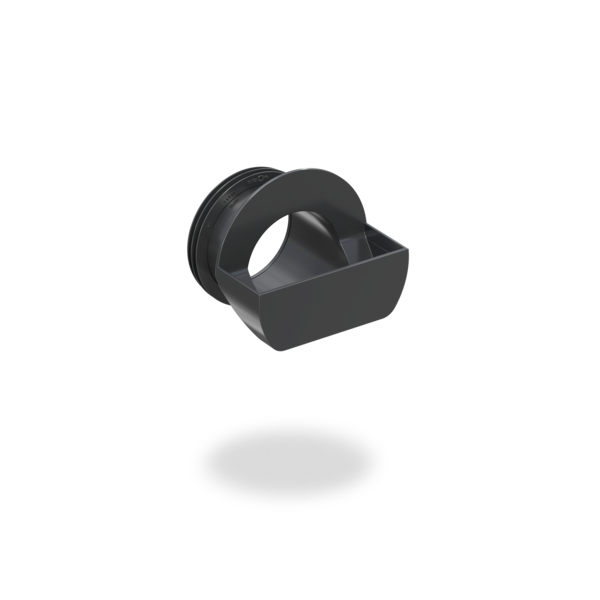

SitaEasy Go opvangelement bestaande uit:
6.1 Afdichting
6.2 Opstapelement basislichaam
7 SitaEasy Go
SitaDrain profielframe bestaande uit:
8.1 Rooster
8.2 Profielframe
2 SitaMore afdichtingsmanchet voor WDVS
3 SitaPipe roestvrijstalen buis
4 SitaMore dampremmende plaat flex
5 SitaPipe roestvrijstalen buisklem
SitaEasy Go opvangelement bestaande uit:
6.1 Afdichting
6.2 Opstapelement basislichaam
7 SitaEasy Go
SitaDrain profielframe bestaande uit:
8.1 Rooster
8.2 Profielframe
Dakconstructie volgens de aaRdT met:
- Plaatbekleding op stelzlager
- Bouwbeschermingsmat
- Afdichting
- Warmte-isolatie
- Dampscherm
- Onderconstructie
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaEasy Go | Artikelnummer | |||
|---|---|---|---|---|
| DN 70 | bitumen-Slabbe | 183600 | Product tonen | |
| DN 100 | bitumen-Slabbe | 183800 | Product tonen |
+
