SitaStandard
wpust w systemie tradycyjnym (grawitacyjnym)
- Produkty
SitaStandard
wpust w systemie tradycyjnym (grawitacyjnym)
Atrybuty
- Izolowany termicznie
- Doskonała odporność na warunki atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporny na wstrząsy i uderzenia
- Wykonany z trwałych materiałów

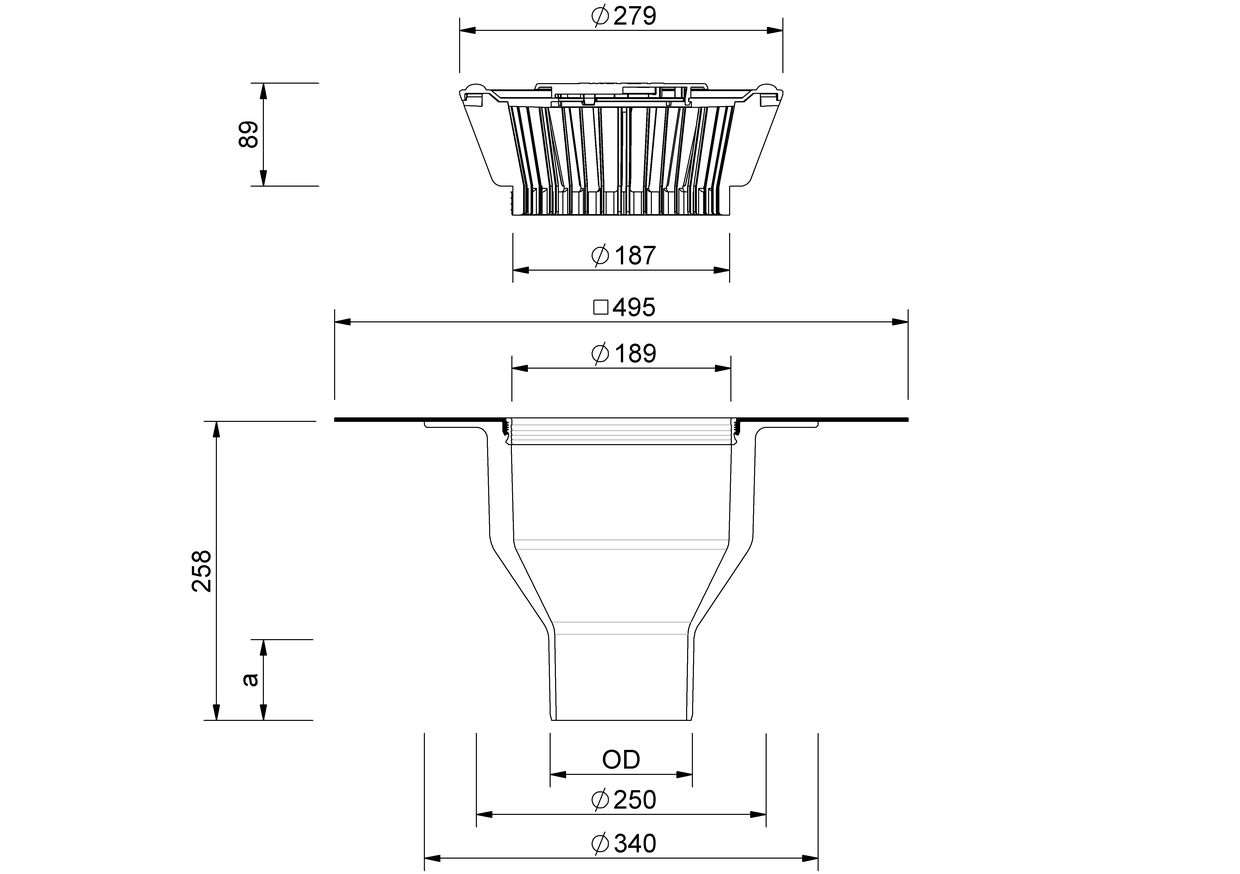

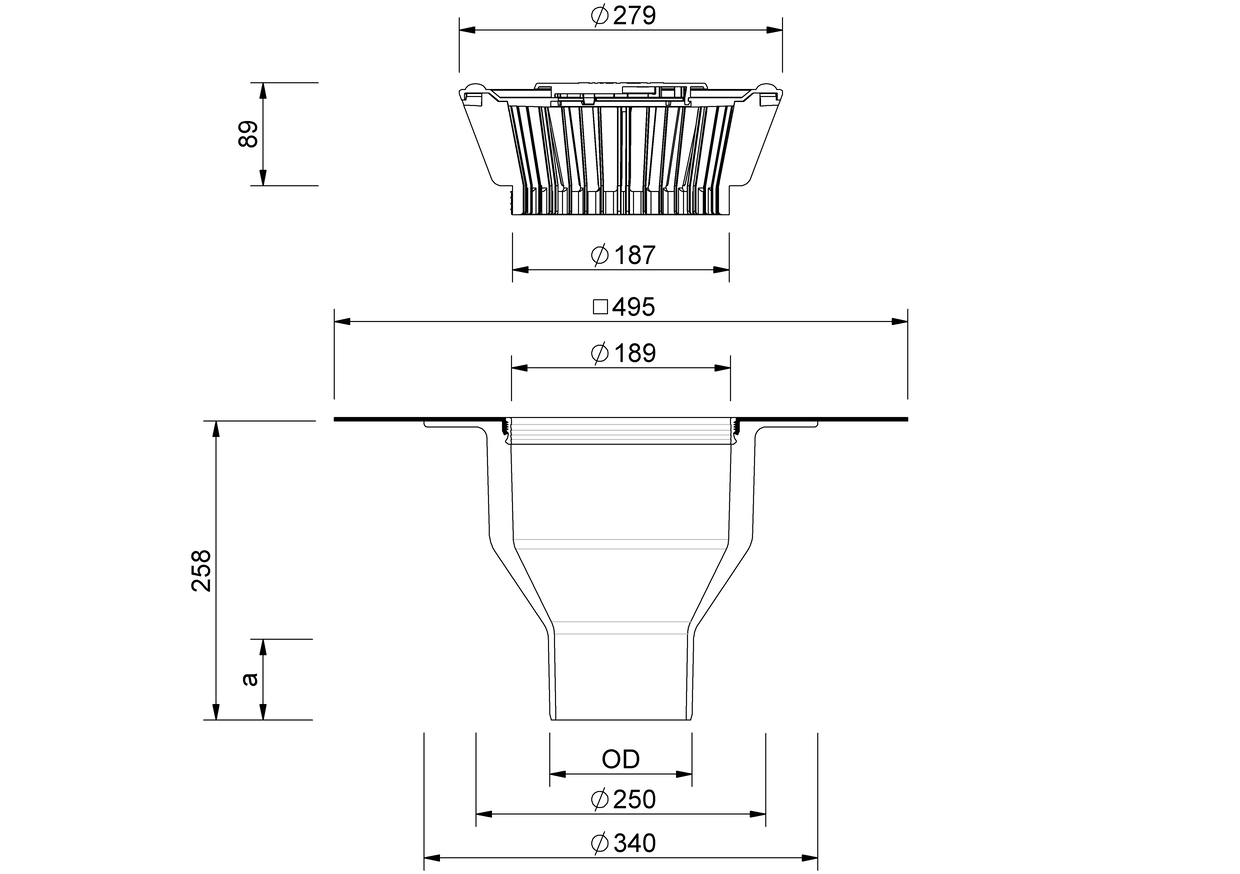

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | Przejście / otwór roboczy (mm) | a (mm) |
|---|---|---|---|
| 70 | 75 | 250 | 65 |
| 100 | 110 | 250 | 67 |
| 125 | 125 | 250 | 70 |
| 150 | 160 | 250 | 77 |
| 200 | 200 | 250 | 101 |
Tekst wykonania
Przepływ
Wydajność zgodna z PN EN 1253-2 in l/s
Wydajność zgodna z PN EN 1253-2 z elementem spiętrzającym do odwodnienia awaryjnego in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu

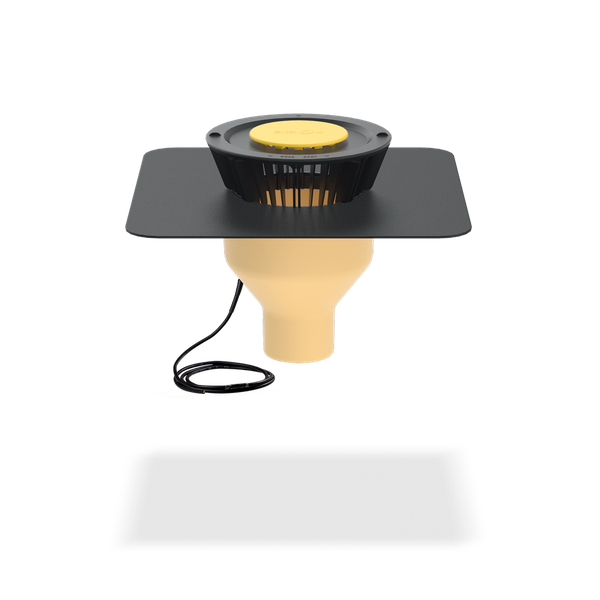

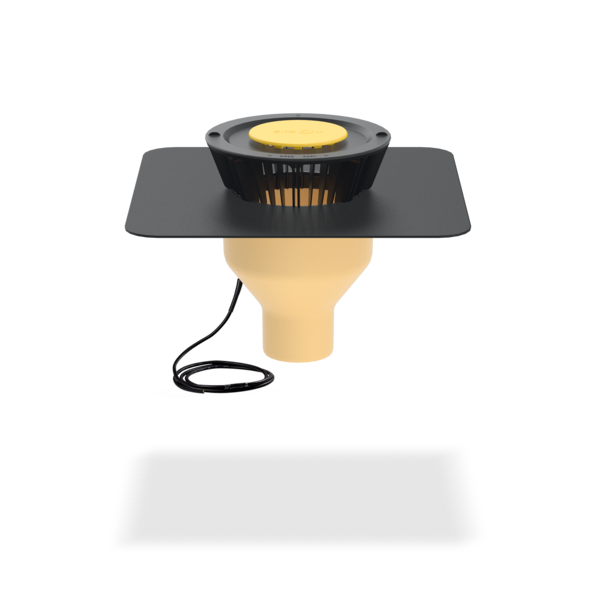

SitaStandard, pionowy, z poliuretanu, izolowany termicznie, wg DIN EN 1253-2, średnice znamionowe DN 70, DN 100, DN 125, DN 150 i DN 200. Do bezpośredniego łączenia do rur ze złączką wtykową, do odwadniania grawitacyjnego, z dużym, wbudowanym, wybranym kołnierzem przyłączającym (495 mm x 495 mm) pasującym do hydroizolacji dachu, z pierścieniem mocującym umożliwiającym dodatkowe zabezpieczenie kołnierza przyłączającego i do mocowania dołączonego osadnika żwiru, z wbudowanym elementem grzejnym wg EN 60335-1/2 o średnicy znamionowej od DN 70 do DN 150, DN 200 z ogrzewaniem kołnierza rurowego i kablem o długości 2,0 m do bezpośredniego podłączenia do sieci 230 V przy mocy grzewczej ok. 10 W, dostawa i profesjonalny montaż.
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.7 | 1.7 | 2.7 | 3.8 | 4.8 | 6 | 7.1 | 8.3 | 9.4 | 10.8 | 12.2 | 13.5 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 |
| 100 | 0.7 | 1.8 | 2.8 | 3.8 | 4.8 | 6.1 | 7.4 | 8.5 | 9.6 | 11 | 12.3 | 13.6 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 | 14.8 |
| 125 | 0.7 | 1.8 | 2.9 | 4.1 | 5.2 | 6.4 | 7.6 | 8.7 | 9.7 | 11 | 12.3 | 14.1 | 15.8 | 15.8 | 15.8 | 15.8 | 15.8 | 15.8 | 15.8 | 15.8 |
| 150 | 0.6 | 1.6 | 2.6 | 3.6 | 4.6 | 5.9 | 7.2 | 8.2 | 9.2 | 11 | 12.8 | 14 | 15.1 | 15.1 | 15.1 | 15.1 | 15.1 | 15.1 | 15.1 | 15.1 |
| 200 | 0.5 | 1.5 | 2.5 | 3.5 | 4.5 | 5.8 | 7.1 | 8.1 | 9.2 | 10.6 | 12 | 13.3 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 | 14.5 |
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 1.2 | 2.2 | 3.1 | 4.6 | 6 | 7.6 | 9.2 | 11.1 | 13 | 13.9 | 14.8 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 | 14.9 |
| 100 | 1.6 | 2.8 | 4 | 5.5 | 7 | 8.8 | 10.5 | 12.3 | 14.1 | 16.7 | 19.3 | 22.8 | 26.2 | 26.2 | 26.2 | 26.2 | 26.2 | 26.2 | 26.2 | 26.2 |
| 125 | 1.2 | 2.3 | 3.4 | 4.9 | 6.3 | 7.9 | 9.5 | 11.6 | 13.6 | 16.1 | 18.6 | 21.9 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 | 25.2 |
| 150 | 1.4 | 2.4 | 3.4 | 4.9 | 6.3 | 8 | 9.6 | 11.6 | 13.6 | 16.2 | 18.7 | 22.3 | 25.8 | 25.8 | 25.8 | 25.8 | 25.8 | 25.8 | 25.8 | 25.8 |
SitaStandard prosty w niewentylowanej konstrukcji dachowej
1 Korpus termoizolacyjny wpustu SitaStandard
SitaStandard prosty składa się z następujących elementów:
2.1 Korpus główny z wybranym kołnierzem przyłączeniowym
2.2 Osadnik żwiru korpus podstawowy
2.3 Osadnik żwiru pokrywa

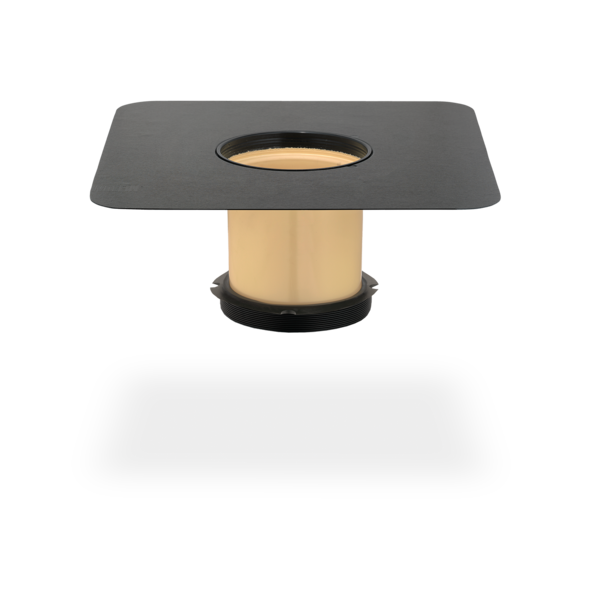

Element nadbudowy SitaStandard składa się z następujących elementów:
3.1 Korpus główny z wybranym kołnierzem przyłączeniowym
3.2 Pierścień uszczelniający
4 Korpus termoizolacyjny SitaStandard elementu nadbudowy
5 Blacha wzmacniająca SitaMore
SitaStandard prosty składa się z następujących elementów:
2.1 Korpus główny z wybranym kołnierzem przyłączeniowym
2.2 Osadnik żwiru korpus podstawowy
2.3 Osadnik żwiru pokrywa
Element nadbudowy SitaStandard składa się z następujących elementów:
3.1 Korpus główny z wybranym kołnierzem przyłączeniowym
3.2 Pierścień uszczelniający
4 Korpus termoizolacyjny SitaStandard elementu nadbudowy
5 Blacha wzmacniająca SitaMore
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaStandard z elementem spiętrzającym i orurowaniem w niewentylowanej konstrukcji dachowej

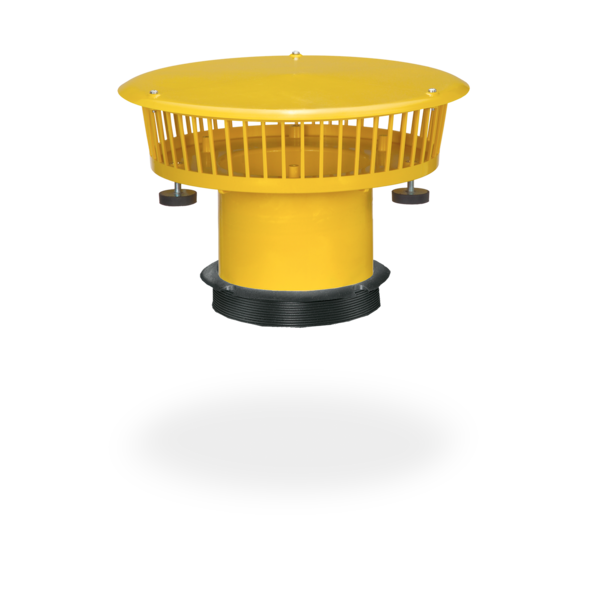

Element spiętrzający SitaMore składa się z następujących elementów:
1.1 Metalowe stopki w otulinie gumowej z regulacją wysokości
1.2 Zamknięta pokrywa
1.3 Pierścień uszczelniający
1.4 Korpus podstawowy
Element nadbudowy SitaStandard składa się z następujących elementów:
2.1 Korpus podstawowy
2.2 Pierścień uszczelniający
1.1 Metalowe stopki w otulinie gumowej z regulacją wysokości
1.2 Zamknięta pokrywa
1.3 Pierścień uszczelniający
1.4 Korpus podstawowy
Element nadbudowy SitaStandard składa się z następujących elementów:
2.1 Korpus podstawowy
2.2 Pierścień uszczelniający
3 Korpus termoizolacyjny SitaStandard elementu nadbudowy
4 Korpus termoizolacyjny SitaStandard wpustu
5 SitaStandard pionowy
6 Blacha wzmacniająca SitaMore
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaStandard Odwadnianie główne w niewentylowanej konstrukcji z zielenią
1 Korpus termoizolacyjny SitaStandard
2 SitaStandard pionowy
Element nadbudowy SitaStandard składa się z następujących elementów:
3.1 Pierścień uszczelniający
3.2 Korpus podstawowy
Skrzynia rewizyjna SitaGreen do dachów zielonych składa się z następujących elementów:
4.1 Kratka rewizyjna
4.2 Korpus podstawowy
4.3 Gumowe nóżki z regulacją wysokości
5 Korpus termoizolacyjny SitaStandard elementu nadbudowy
2 SitaStandard pionowy
Element nadbudowy SitaStandard składa się z następujących elementów:
3.1 Pierścień uszczelniający
3.2 Korpus podstawowy
Skrzynia rewizyjna SitaGreen do dachów zielonych składa się z następujących elementów:
4.1 Kratka rewizyjna
4.2 Korpus podstawowy
4.3 Gumowe nóżki z regulacją wysokości
5 Korpus termoizolacyjny SitaStandard elementu nadbudowy
Niewentylowana konstrukcja dachowa z zazielenieniem zgodnie z aaRdT z:
- zazielenieniem dachu wg dostawcy systemu
- matą drenażową
- matą ochronną budynku
- uszczelnieniem
- izolacją termiczną
- paroizolacją
- konstrukcją dolną
SitaStandard pionowy z SitaGreen do dachu zielonego do odwadniania głównego w dachu odwróconym
1 Korpus termoizolacyjny SitaStandard
2 SitaStandard pionowy
3 Element nadbudowy SitaStandard bez pierścienia uszczelniającego
Skrzynia rewizyjna SitaGreen do dachów zielonych składa się z następujących elementów:
4.1 Kratka rewizyjna
4.2 Korpus podstawowy
4.3 Gumowe nóżki z regulacją wysokości
2 SitaStandard pionowy
3 Element nadbudowy SitaStandard bez pierścienia uszczelniającego
Skrzynia rewizyjna SitaGreen do dachów zielonych składa się z następujących elementów:
4.1 Kratka rewizyjna
4.2 Korpus podstawowy
4.3 Gumowe nóżki z regulacją wysokości
Konstrukcja dachu odwróconego zgodnie z aaRdT z:
- zazielenieniem ekstensywnym według dostawcy systemu
- włókniną filtracyjną
- matą do drenażu
- budowlaną matą ochronną
- izolacją cieplną XPS
- uszczelnieniem
- konstrukcją dolną
Rama powierzchniowa SitaDrain z SitaStandard w niewentylowanej konstrukcji dachowej z okładziną płytową na podkładkach
1 Korpus termoizolacyjny wpustu SitaStandard
2 Korpus termoizolacyjny SitaStandard elementu nadbudowy
Element nadbudowy SitaStandard składa się z następujących elementów:
3.1 Pierścień uszczelniający
3.2 Korpus podstawowy
Rama powierzchniowa SitaDrain® składa się z następujących elementów:
4.1 Kratka rewizyjna
4.2 Rama powierzchniowa
5 SitaStandard pionowy
2 Korpus termoizolacyjny SitaStandard elementu nadbudowy
Element nadbudowy SitaStandard składa się z następujących elementów:
3.1 Pierścień uszczelniający
3.2 Korpus podstawowy
Rama powierzchniowa SitaDrain® składa się z następujących elementów:
4.1 Kratka rewizyjna
4.2 Rama powierzchniowa
5 SitaStandard pionowy
Niewentylowana konstrukcja dachowa z płytą na wsporniku zgodnie z aaRdT z:
- z płytami na podstawkach
- budowlaną matą ochronną
- uszczelnieniem
- izolacją termiczną
- paraizolacją
- konstrukcją dolną
