SitaStandard
-
Avaloir à évacuation gravitaire

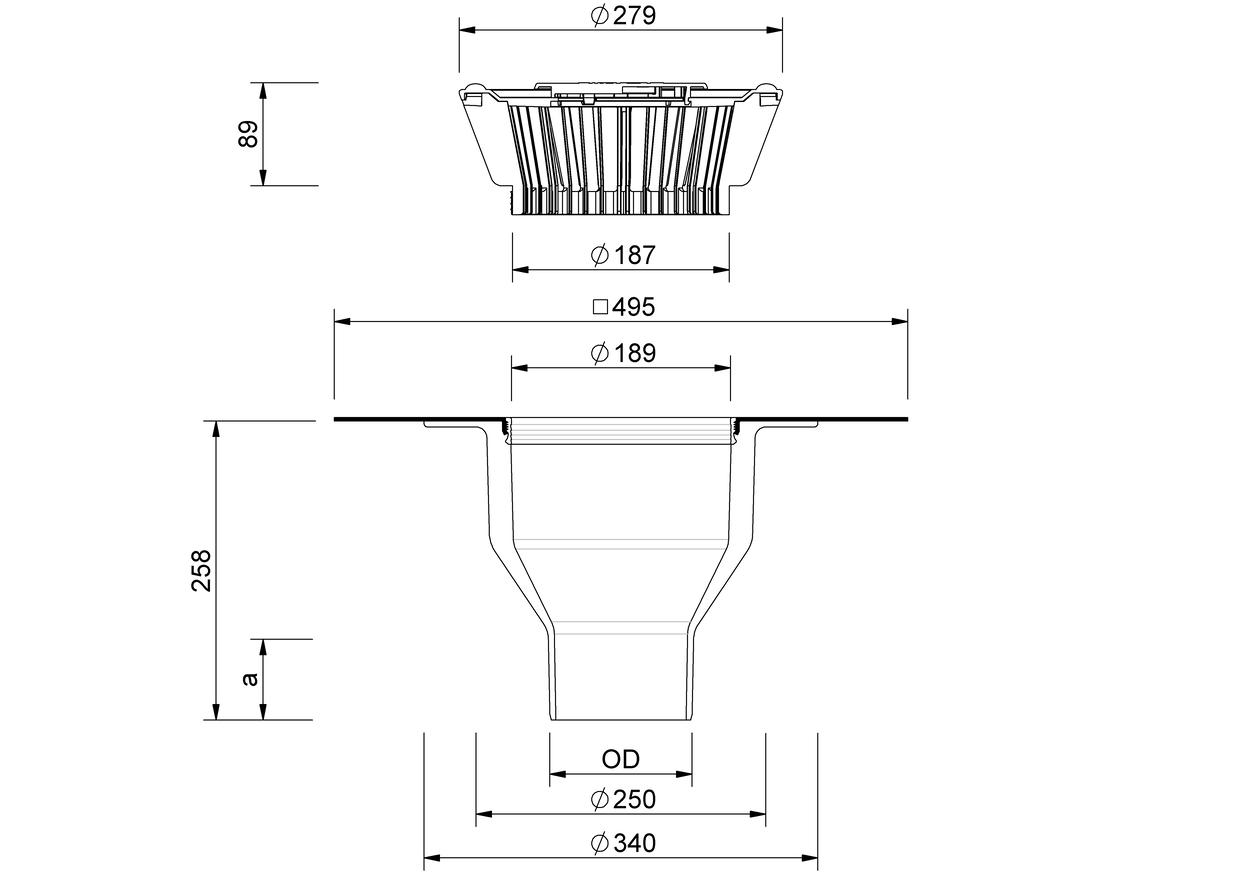

Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) | a (mm) |
---|---|---|---|
100 | 110 | 250 | 67 |
125 | 125 | 250 | 70 |
150 | 160 | 250 | 77 |
200 | 200 | 250 | 101 |
70 | 75 | 250 | 65 |

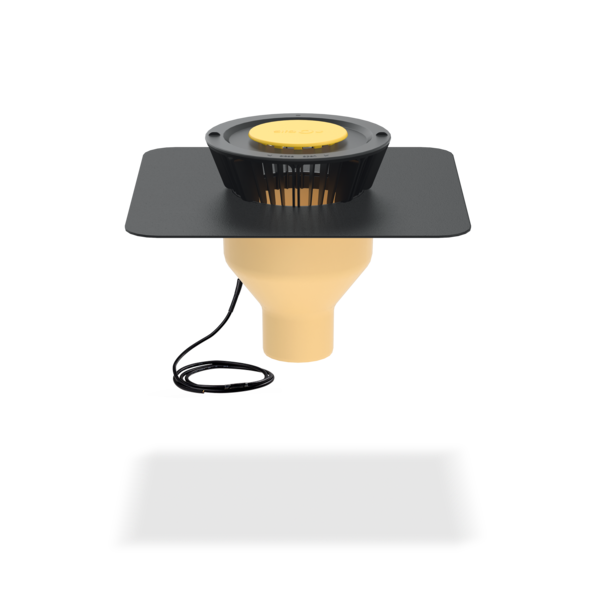

SitaStandard sortie verticale, en polyuréthane, calorifuge, selon NBN EN 1253-2, diamètre nominal DN 70, DN 100, DN 125, DN 150 ou DN 200. Permet le raccordement direct de tuyaux par manchon d'assemblage, pour l’évacuation gravitaire, avec grand manchon de raccordement adapté intégré (495 x 495 mm) et bague de fixation pour un meilleur maintien du manchon de raccordement et pour la réception de l’arrêt de gravier fourni, avec élément chauffant intégré selon EN 60335-1/2 pour DN 70 à DN 150, DN 200 avec chauffage de manchon de tuyau et câble de 2,0 m pour le raccordement direct au secteur 230 V, puissance calorifique d’env. 10 W. Fourniture et pose selon les règles de l’art.
SitaStandard sortie verticale dans une structure non ventilée
SitaStandard sortie verticale se compose de :
2.1 Corps de base

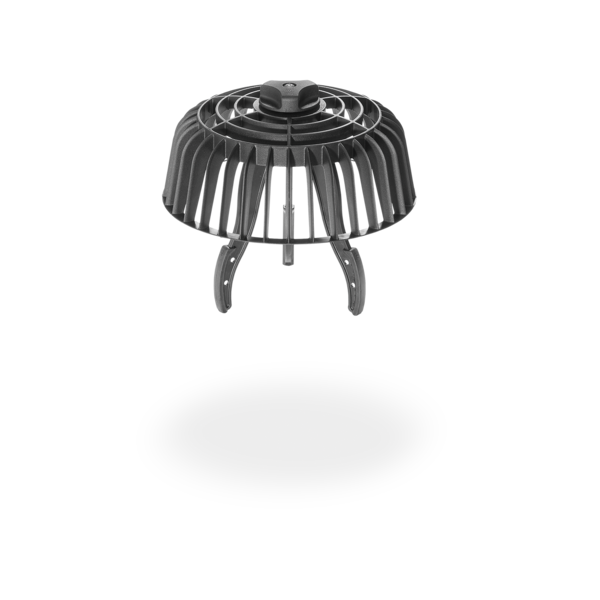

2.2 Arrêt de gravier

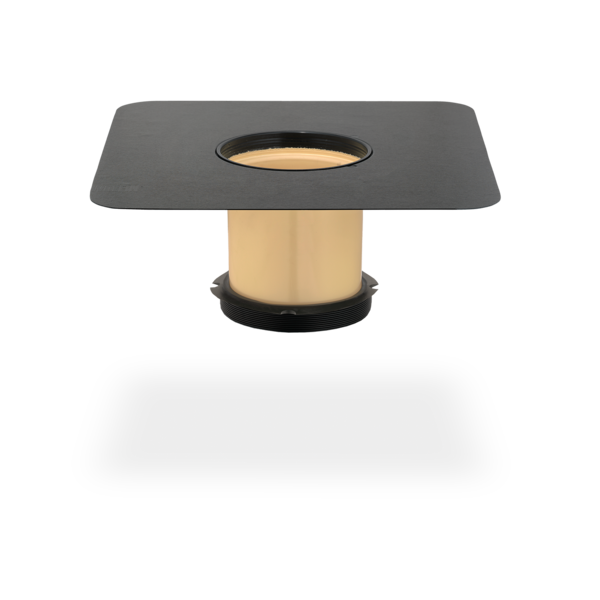

SitaCompact Élément de surélévation se compose de :
3.1 Corps de base
3.2 Bague d’étanchéité
4 SitaStandard Pièce d’isolation pour élément de surélévation

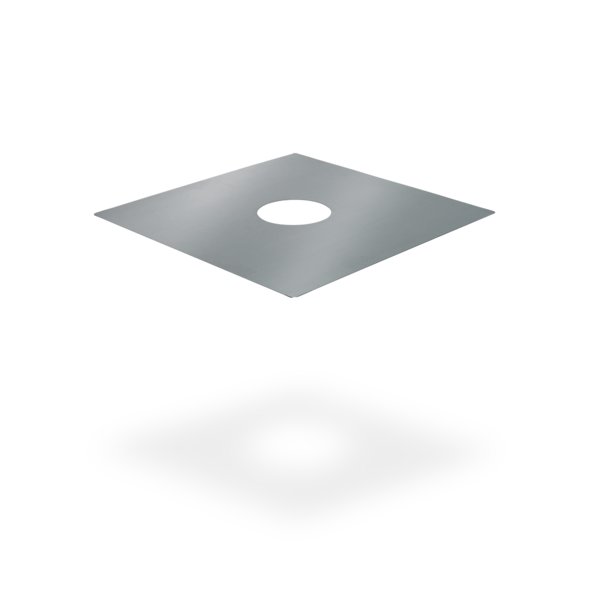

5 SitaMore Tôle de renfort
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur

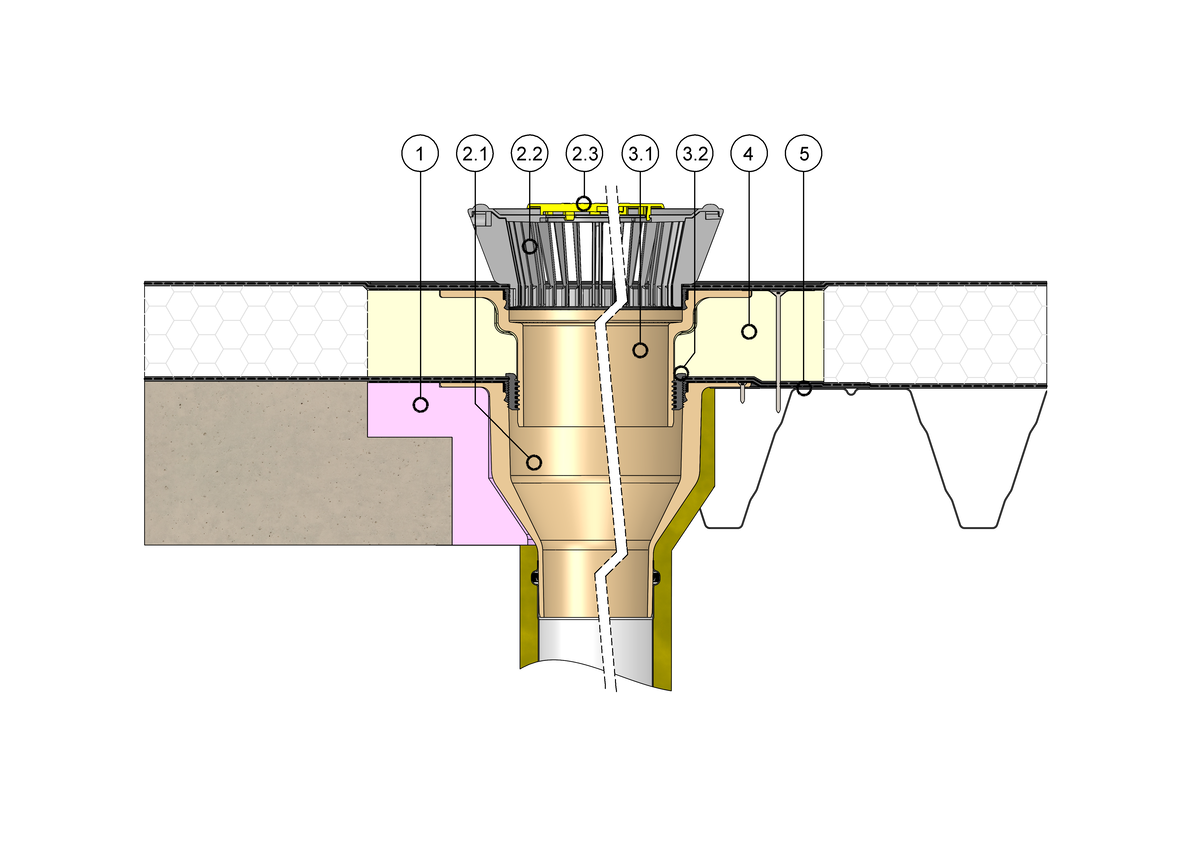

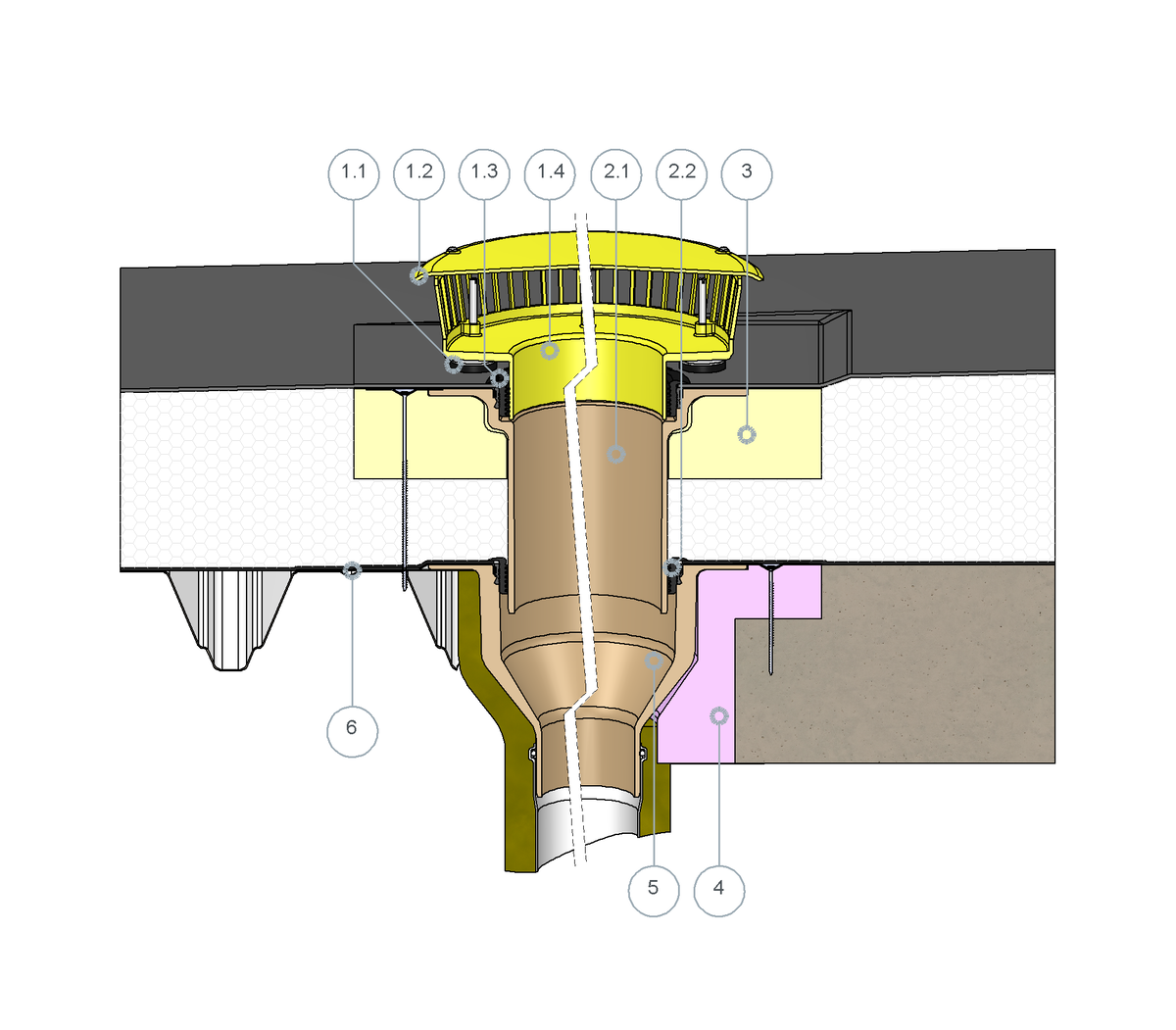

SitaStandard avec élément de retenue et conduite de descente dans une structure non ventilée
1.1 Tampons métal-caoutchouc réglables en hauteur
1.2 Couvercle fermé
1.3 Bague d’étanchéité
1.4 Corps de base

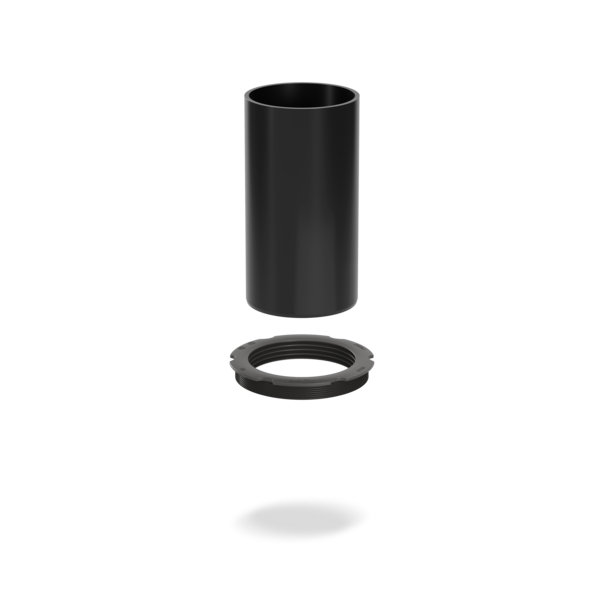

SitaStandard Élément de surélévation se compose de :
2.1 Corps de base
2.2 Bague d’étanchéité
3 SitaStandard Pièce d’isolation pour élément de surélévation
4 SitaStandard Pièce d'isolation pour avaloir
5 SitaStandard sortie verticale
6 SitaMore Tôle de renfort
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaStandard Évacuation principale dans une toiture végétale non ventilée
2 SitaStandard Sortie verticale
SitaStandard Élément de surélévation se compose de :
3.1 Bague d’étanchéité
3.2 Corps de base
SitaGreen Regard de toiture verte se compose de :
4.1 Grille de visite
4.2 Corps de base
4.3 Tampons métal-caoutchouc réglables en hauteur
5 SitaStandard Pièce d’isolation pour élément de surélévation
- Toiture végétale selon le fournisseur du système
- Tapis de drainage
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur

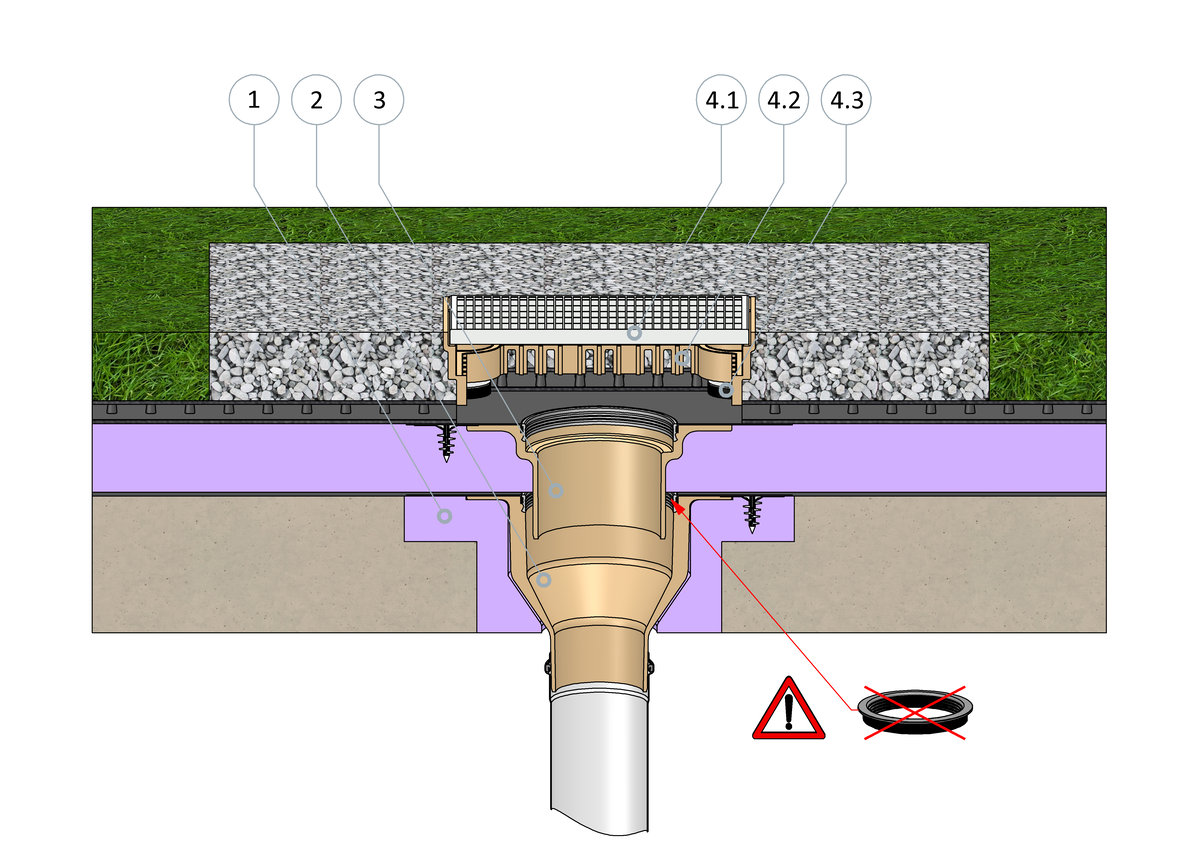

SitaStandard sortie verticale avec SitaGreen Regard de toiture verte pour l’évacuation principale sur les toitures inversées
2 SitaStandard Sortie verticale
3 SitaStandard Élément de surélévation sans bague d’étanchéité
SitaGreen Regard de toiture verte se compose de :
4.1 Grille de visite
4.2 Corps de base
4.3 Tampons métal-caoutchouc réglables en hauteur
- Toiture végétale extensive selon le fournisseur du système
- Non-tissé filtrant
- Tapis de drainage
- Tapis de protection
- Isolation thermique XPS
- Étanchéité
- Élément porteur
