SitaStandard
Freispiegelgully
- Produkte
-
SitaStandard
-
Freispiegelgully

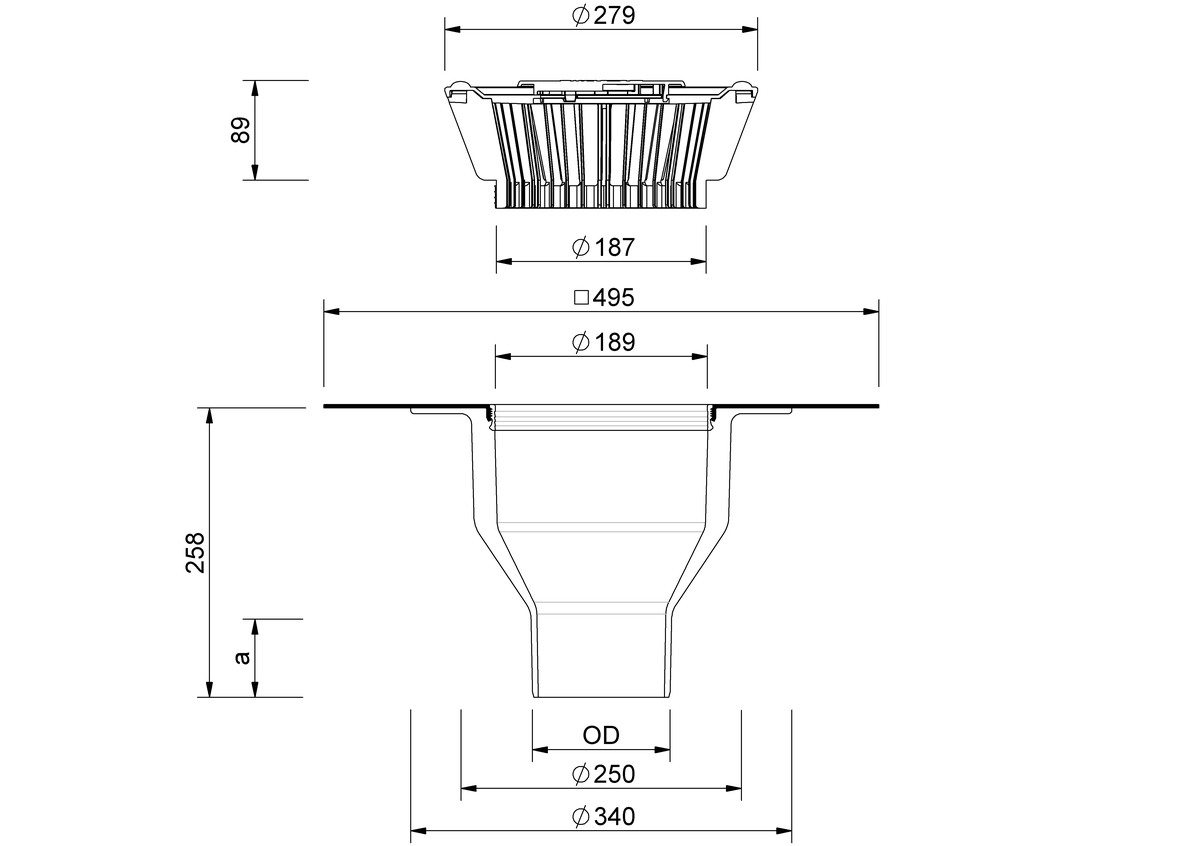

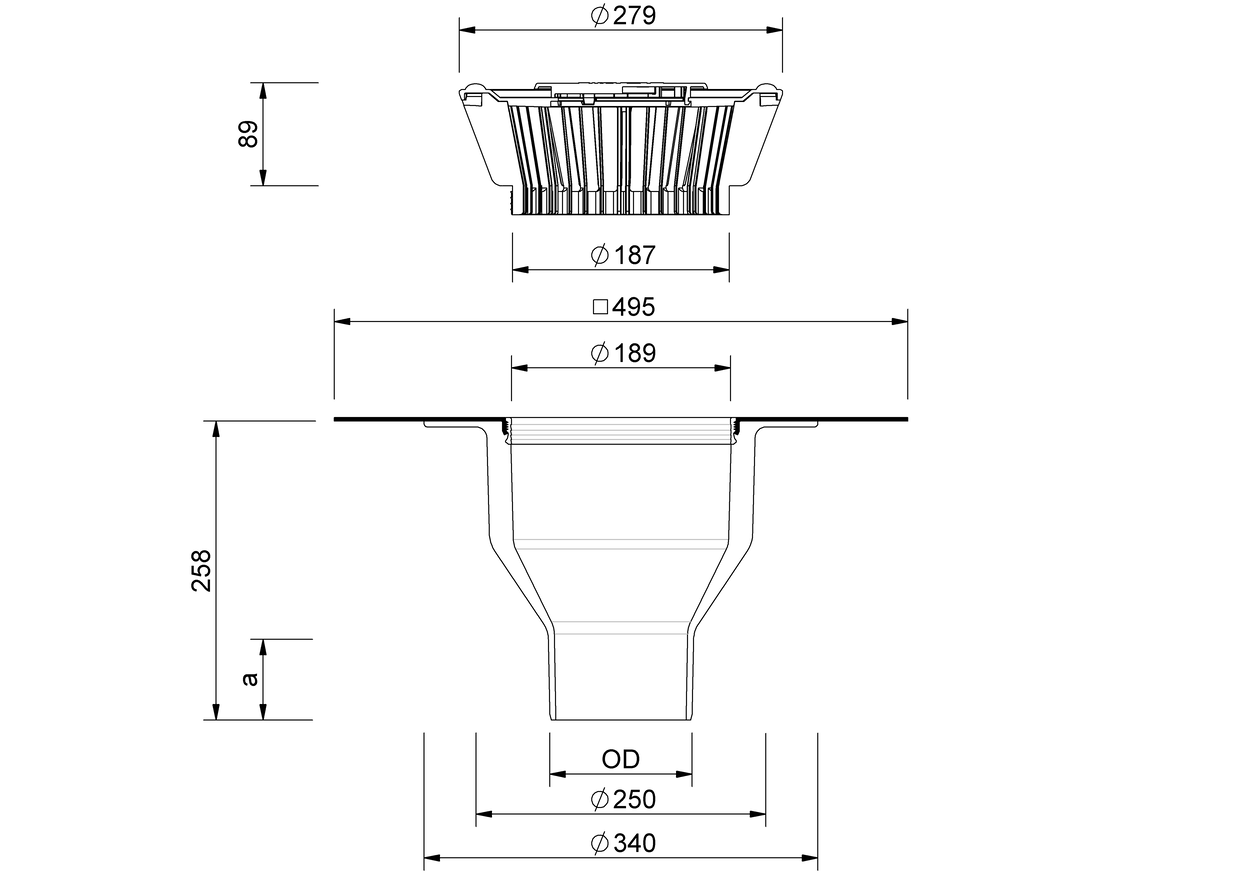

Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) | a (mm) |
---|---|---|---|
100 | 110 | 250 | 67 |
125 | 125 | 250 | 70 |
150 | 160 | 250 | 77 |
200 | 200 | 250 | 101 |
70 | 75 | 250 | 65 |

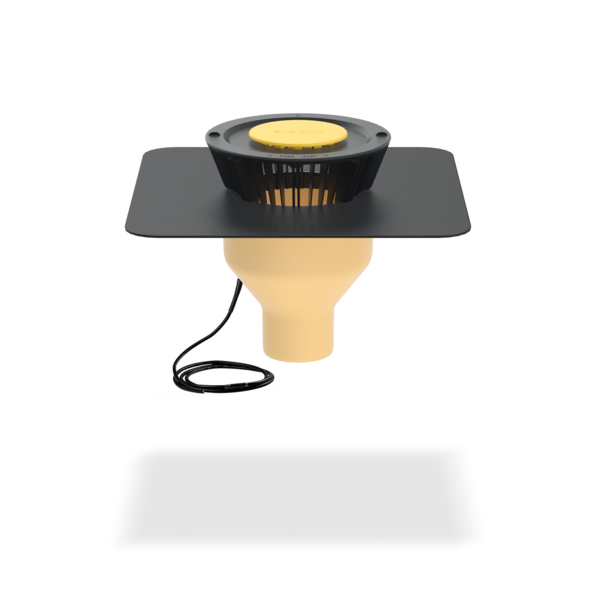

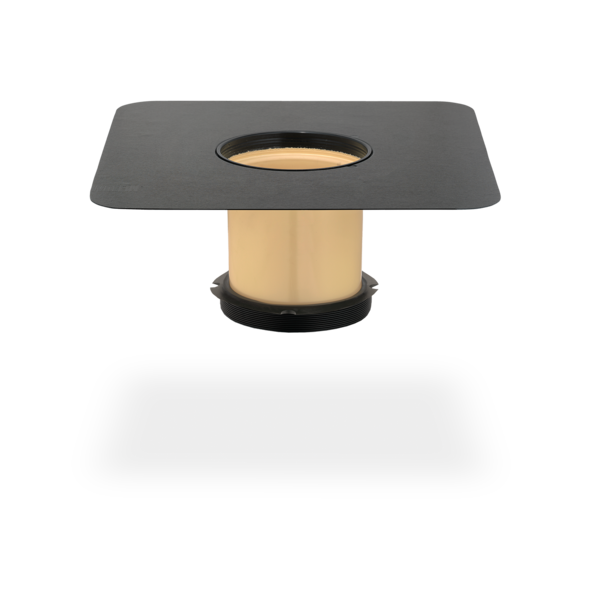

SitaStandard senkrecht, aus Polyurethan, wärmegedämmt, nach DIN EN 1253-2, in den Nennweiten DN 70, DN 100, DN 125, DN 150 und DN 200. Zum direkten Anschluss an Rohre mit Steckmuffe, zur Freispiegelentwässerung, mit großer eingeschäumter Wunschanschlussmanschette (495 mm x 495 mm) passend zur Dachabdichtung und mit Fixierring zur zusätzlichen Sicherung der Anschlussmanschette und zur Aufnahme des beiliegenden Kiesfangs, mit eingeschäumtem Heizelement nach EN 60335-1/2 bei DN 70 bis DN 150, DN 200 mit Rohrmanschettenheizung, und 2,0 m langem Kabel zum direkten Anschluss an 230 V bei einer Heizleistung von ca. 10 W, liefern und fachgerecht einbauen.
SitaStandard senkrecht im nicht belüfteten Dachaufbau
SitaStandard senkrecht bestehend aus:
2.1 Grundkörper
2.2 Kiesfang
SitaStandard Aufstockelement bestehend aus:
3.1 Grundkörper
3.2 Dichtring
4 SitaStandard Dämmkörper Aufstockelement
5 SitaMore Verstärkungsblech
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion

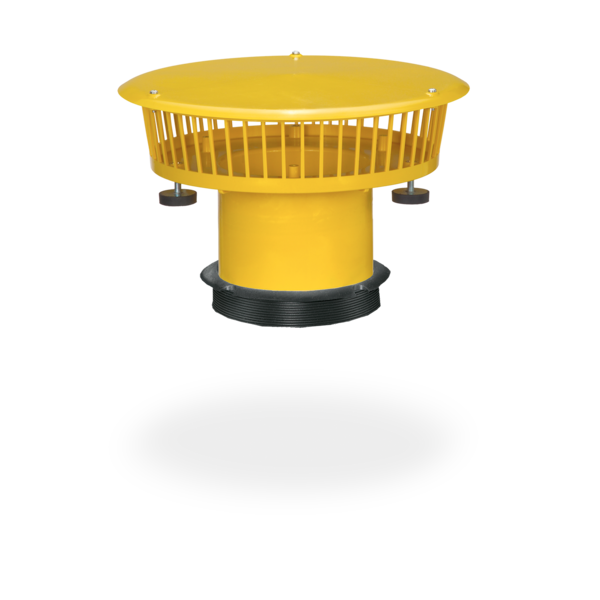

SitaStandard mit Anstauelement und Fallleitung im nicht belüfteten Dachaufbau
1.1 höhenverstellbare Gummimetallpuffer
1.2 Geschlossener Deckel
1.3 Dichtring
1.4 Grundkörper
SitaStandard Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Dichtring
3 SitaStandard Dämmkörper Aufstockelement
4 SitaStandard Dämmkörper Gully
5 SitaStandard senkrecht
6 SitaMore Verstärkungsblech
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaStandard Hauptentwässerung im nicht belüfteten Dachaufbau mit Begrünung
2 SitaStandard senkrecht
SitaStandard Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaGreen Gründachschacht bestehend aus:
4.1 Revisionsrost
4.2 Grundkörper
4.3 höhenverstellbare Gummimetallpuffer
5 SitaStandard Dämmkörper Aufstockelement
- Dachbegrünung nach Systemanbieter
- Drainagematte
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaStandard senkrecht mit SitaGreen Gründachschacht für die Hauptentwässerung im Umkehrdach
2 SitaStandard senkrecht
3 SitaStandard Aufstockelement ohne Dichtring
SitaGreen Gründachschacht bestehend aus:
4.1 Revisionsrost
4.2 Grundkörper
4.3 höhenverstellbare Gummimetallpuffer
- Dachbegrünung nach Systemanbieter
- Filtervlies
- Drainagematte
- Bautenschutzmatte
- XPS Wärmedämmung
- Abdichtung
- Unterkonstruktion
