SitaMore

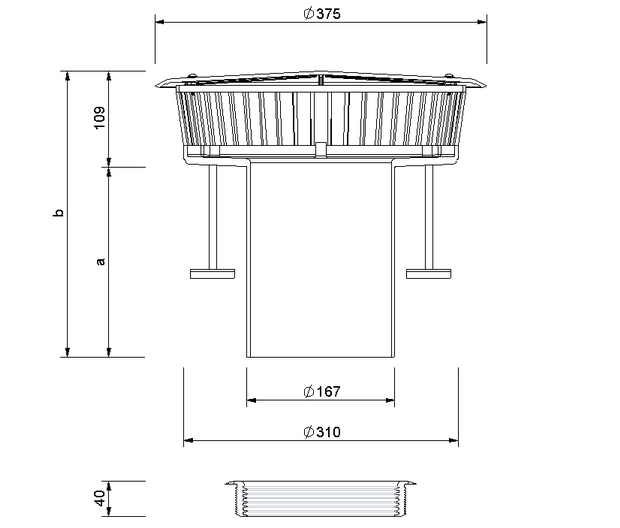

Anstauhöhe von-bis (mm) | a (mm) | b (mm) |
---|---|---|
25 - 105 | 115 | 223 |
135 - 200 | 214 | 323 |
85 - 150 | 214 | 323 |
SitaMore Anstauelement für SitaStandard und SitaMulti, aus Polyamid, nach DIN EN 1253-2, für SitaStandard Dachgullys und Aufstockelemente zur Notentwässerung, einstellbare Höhe der Einlaufkanten von 25 mm – 105 mm, 135 mm – 150 mm oder 150 mm – 200 mm und für SitaMulti Dachgullys und Aufstockelemente zur Notentwässerung, einstellbare Höhe der Einlaufkanten von 35 mm – 105 mm, 85 mm – 150 mm oder 135 mm – 200 mm, mit mehrlippigem Winkeldichtring zur Abdichtung des Anstauelementes zum Dachablauf bzw. des Aufstockelementes. Mit drei stufenlos höheneinstellbaren Gummimetallpuffern, Aufstellfläche je Fuß: 19,6 cm², mit verzinkter Gewindestange M8 x 90 mm, M8 x 140 mm oder M8 x 190 mm mit verschraubtem zur Revision abnehmbarem geschlossenen Deckel, Gehäuse mit 51 umlaufenden Stegen, in der Signalfarbe Gelb. Anstauhöhen sind stufenlos einstellbar, mit großem Einlauftopf zur Erhöhung der Abflussmenge, liefern und fachgerecht einbauen.
SitaStandard abgewinkelt als Notentwässerung im nicht belüfteten Dachaufbau
2 SitaAttika Fassaden-Abdeckplatte
3 SitaMore Dichtmanschette für WDVS
4 SitaMore Dampfsperrplatte flex
5 SitaStandard abgewinkelt Dämmkörper
6 SitaPipe Edelstahl Sicherungsschelle
7 SitaStandard abgewinkelt
SitaMore Anstauelement bestehend aus:
8.1 Deckel
8.2 Grundkörper
8.3 Dichtring
8.4 höhenverstellbare Gummimetallpuffer
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
SitaStandard mit Anstauelement und Fallleitung im nicht belüfteten Dachaufbau
1.1 höhenverstellbare Gummimetallpuffer
1.2 Geschlossener Deckel
1.3 Dichtring
1.4 Grundkörper
SitaStandard Aufstockelement bestehend aus:
2.1 Grundkörper
2.2 Dichtring
3 SitaStandard Dämmkörper Aufstockelement
4 SitaStandard Dämmkörper Gully
5 SitaStandard senkrecht
6 SitaMore Verstärkungsblech
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Zeichnungen
PDF TechnischeZeichnung_109001_de.pdfPDF TechnischeZeichnung_109007_de.pdf
PDF TechnischeZeichnung_109008_de.pdf
DWG TZ_DB_SitaMore_Anstauelement_SitaStandard_SitaMulti.DWG
DWG TZ_DB_SitaMore_Anstauelement_SitaStandard_SitaMulti_lange_Gew.dwg
DWG TZ_DB_SitaMore_Anstauelement_SitaStandard_SitaMulti_mittlere_Gew.dwg
SitaMore | Artikel Nr. | |||
---|---|---|---|---|
Anstauelement für SitaStandard / SitaMulti | ||||
SitaStandard, SitaMulti | 25 - 105 | 109001 | Zum Produkt | |
SitaStandard, SitaMulti | 85 - 150 | 109007 | Zum Produkt | |
SitaStandard, SitaMulti | 135 - 200 | 109008 | Zum Produkt |
