SitaVent Wywietrznik systemowy
Wentylacja
Atrybuty
- Doskonała odporność na warunki atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporny na wstrząsy i uderzenia
- Wykonany z trwałych materiałów
- Zabezpieczenie przed spiętrzaniem do 2 m słupa wody

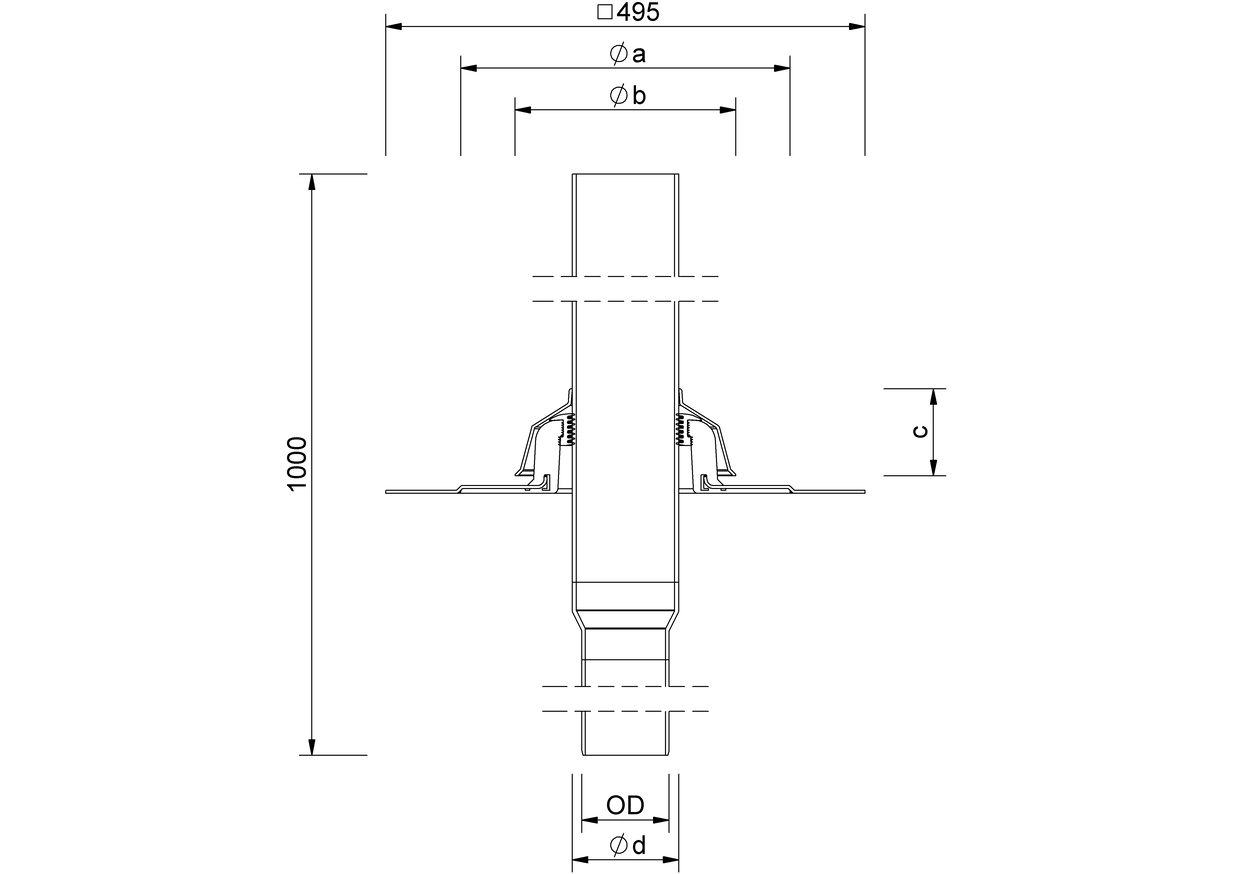

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | Przejście / otwór roboczy (mm) | a (mm) | b (mm) | c (mm) | d (mm) |
|---|---|---|---|---|---|---|
| 125 | 125 | 220 | 376 | 278 | 93 | 160 |
| 90 | 90 | 170 | 340 | 227 | 90 | 110 |
| 150 | 160 | 220 | 376 | 278 | 93 | 160 |
| 100 | 110 | 170 | 340 | 227 | 90 | 110 |
| 70 | 75 | 170 | 340 | 227 | 90 | 110 |
Tekst wykonania
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu
SitaVent wywietrznik systemowy, z poliuretanu, o średnicach nominalnych DN 70, DN 90, DN 100, DN 125 i DN 150. Z fabrycznie zamontowanym na stałe wybranym kołnierzem przyłączeniowym (495 × 495 mm), dopasowanym do izolacji dachu. W zestawie siedmiowargowy pierścień uszczelniający, środek smarujący, długa rura przyłączeniowa PE i kołpak dolny ochronny z poliamidu.
SitaVent Wywietrznik systemowy z kratką ochronną SitaVent w niewentylowanej konstrukcji dachowej
1 Blacha wzmacniająca SitaMore
Płyta główna SitaVent składa się z następujących elementów:

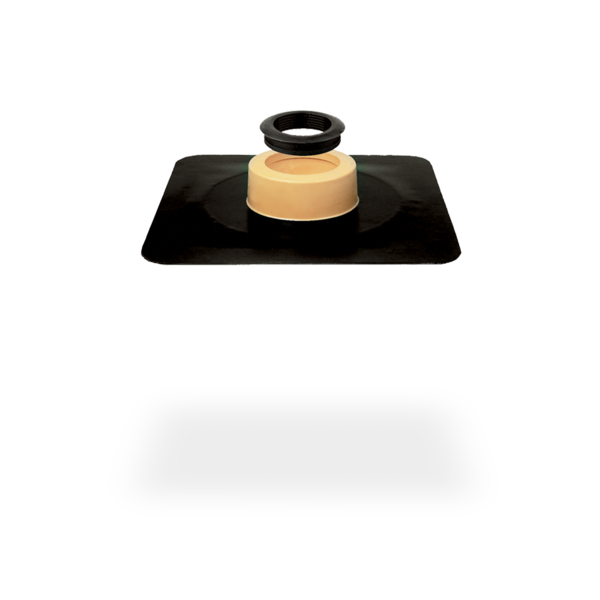

2.1 Płyta główna
2.2 Pierścień uszczelniający

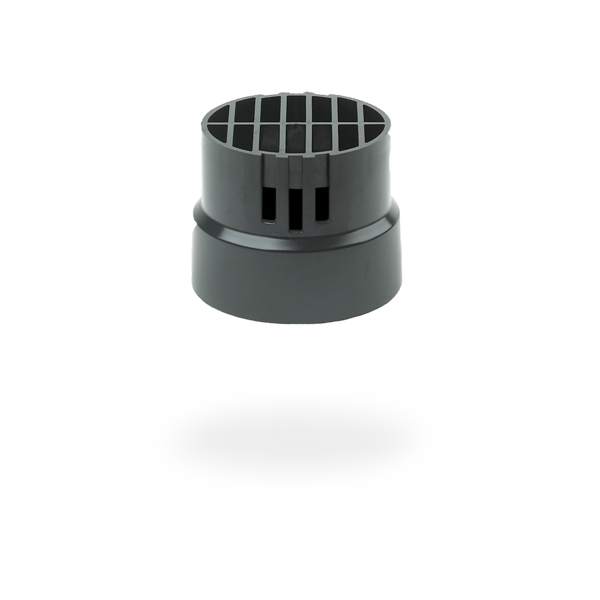

3 SitaVent Kratka zabezpieczająca
Wywietrznik systemowy SitaVent składa się z następujących elementów:

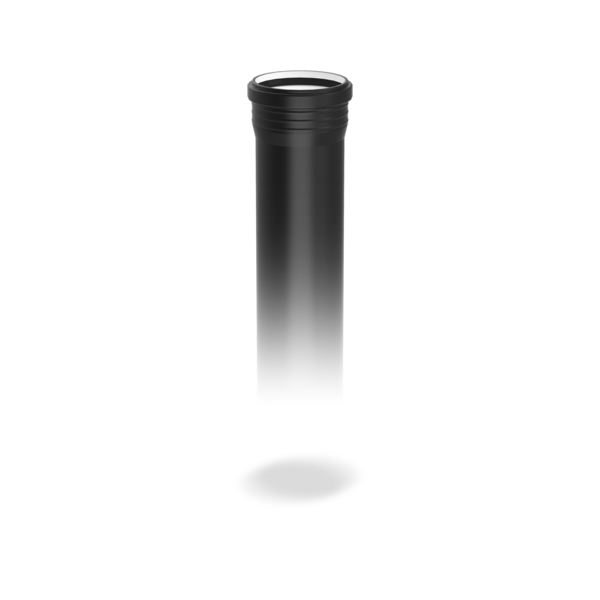

4.1 Rura przyłączeniowa
4.2 Pierścień uszczelniający
4.3 Kołpak ochronny dolny
4.4 Płyta główna

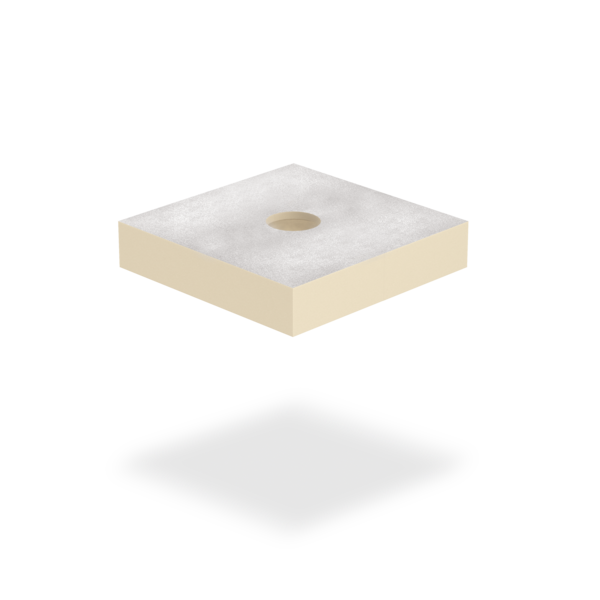

5 Korpus termoizolacyjny płyty głównej SitaVent
Płyta główna SitaVent składa się z następujących elementów:
2.1 Płyta główna
2.2 Pierścień uszczelniający
3 SitaVent Kratka zabezpieczająca
Wywietrznik systemowy SitaVent składa się z następujących elementów:
4.1 Rura przyłączeniowa
4.2 Pierścień uszczelniający
4.3 Kołpak ochronny dolny
4.4 Płyta główna
5 Korpus termoizolacyjny płyty głównej SitaVent
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaVent Wywietrznik systemowy z pokrywą przeciwdeszczową SitaVent w niewentylowanej konstrukcji dachowej
1 Blacha wzmacniająca SitaMore
Płyta główna SitaVent składa się z następujących elementów:
2.1 Płyta główna
2.2 Pierścień uszczelniający

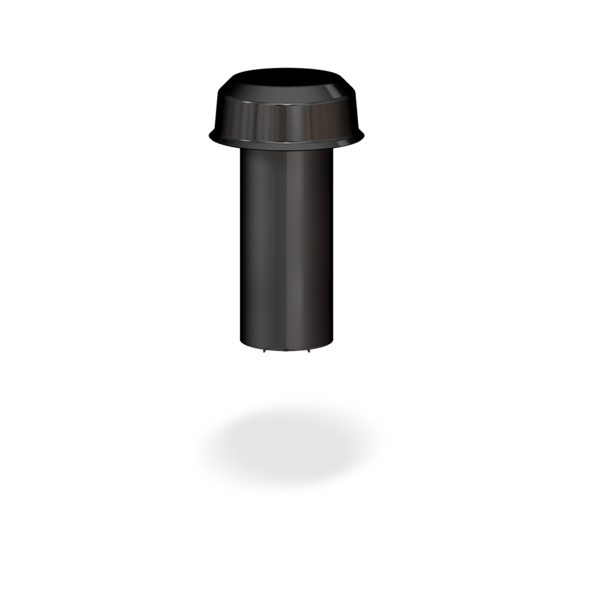

3 SitaVent kołpak przeciwdeszczowy
Wywietrznik systemowy SitaVent składa się z następujących elementów:
4.1 Rura przyłączeniowa
4.2 Pierścień uszczelniający
4.3 Kołpak ochronny dolny
4.4 Płyta główna
5 Korpus termoizolacyjny płyty głównej SitaVent
Płyta główna SitaVent składa się z następujących elementów:
2.1 Płyta główna
2.2 Pierścień uszczelniający
3 SitaVent kołpak przeciwdeszczowy
Wywietrznik systemowy SitaVent składa się z następujących elementów:
4.1 Rura przyłączeniowa
4.2 Pierścień uszczelniający
4.3 Kołpak ochronny dolny
4.4 Płyta główna
5 Korpus termoizolacyjny płyty głównej SitaVent
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaVent Wywietrznik systemowy z separatorem kondensatu SitaVent w niewentylowanej konstrukcji dachowej
1 Blacha wzmacniająca SitaMore
Płyta główna SitaVent składa się z następujących elementów:
2.1 Płyta główna
2.2 Pierścień uszczelniający

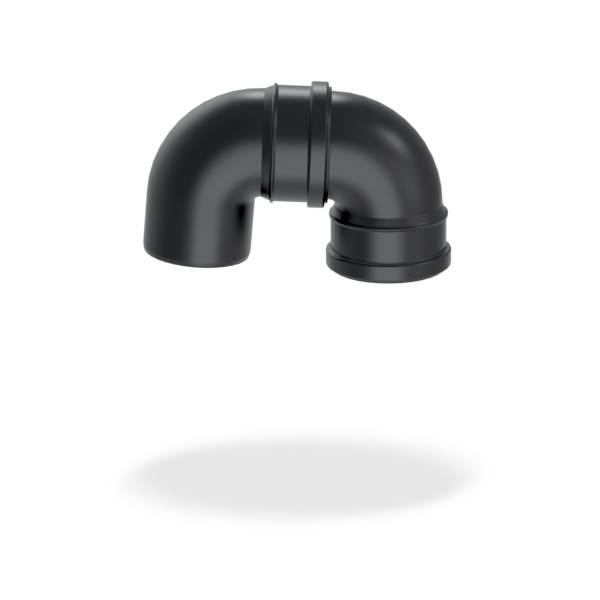

Kondensator skroplin SitaVent składa się z następujących elementów:
3.1 Adapter do rury do odprowadzania pary wodnej
3.2 Kołpak przeciwdeszczowy
3.3 Rura kondensatora
Wywietrznik systemowy SitaVent składa się z następujących elementów:
4.1 Rura przyłączeniowa
4.2 Pierścień uszczelniający
4.3 Kołpak ochronny dolny
4.4 Płyta główna
5 Korpus termoizolacyjny płyty głównej SitaVent
Płyta główna SitaVent składa się z następujących elementów:
2.1 Płyta główna
2.2 Pierścień uszczelniający
Kondensator skroplin SitaVent składa się z następujących elementów:
3.1 Adapter do rury do odprowadzania pary wodnej
3.2 Kołpak przeciwdeszczowy
3.3 Rura kondensatora
Wywietrznik systemowy SitaVent składa się z następujących elementów:
4.1 Rura przyłączeniowa
4.2 Pierścień uszczelniający
4.3 Kołpak ochronny dolny
4.4 Płyta główna
5 Korpus termoizolacyjny płyty głównej SitaVent
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją termiczną
- paroizolacją
- dolną konstrukcją
