SitaCompact Near
Воронка для балконов и террас
- Продукция
SitaCompact Near
Воронка для балконов и террас
Свойства
- Укороченный фланец из полиуретана
- Теплоизоляция
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

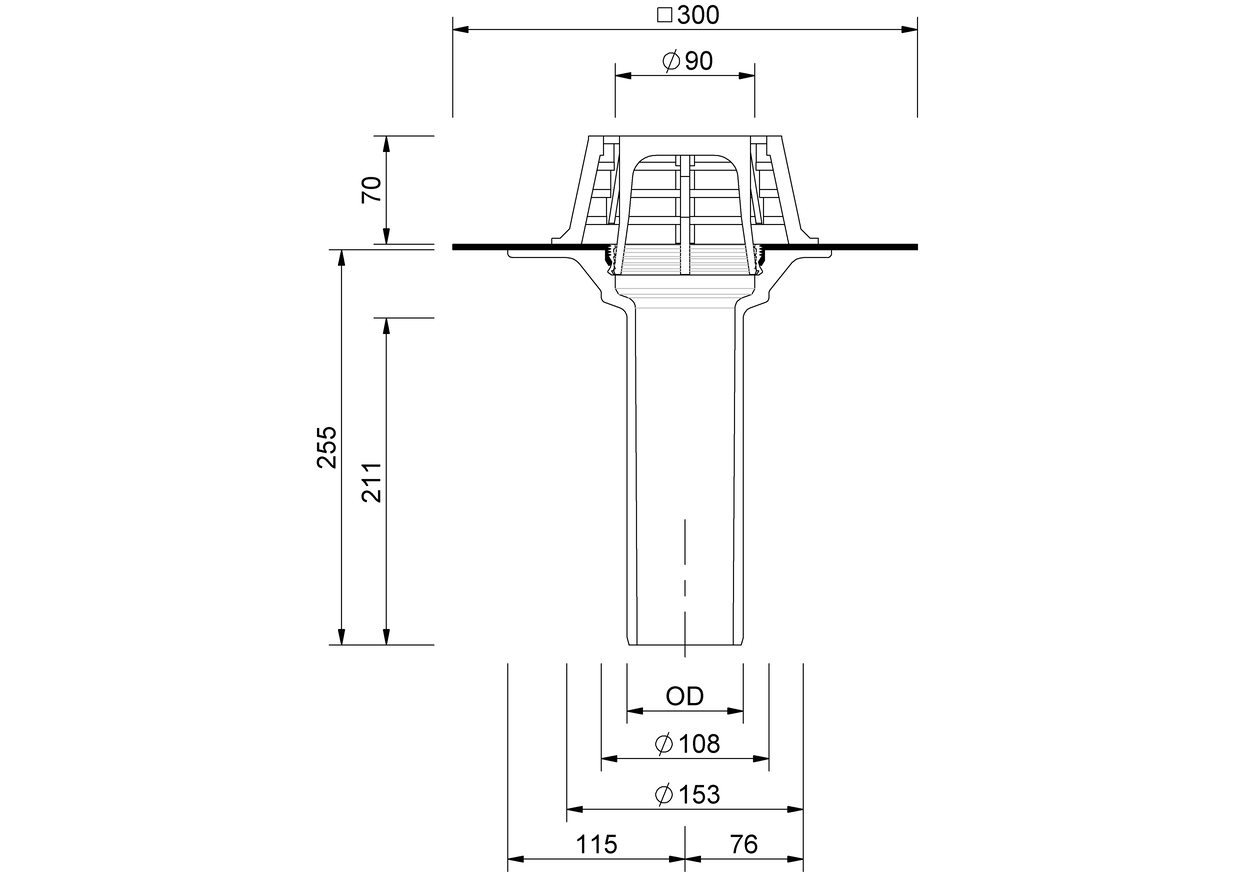

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) |
|---|---|---|
| 70 | 75 | 153 |
SitaCompact Near, вертикальная, из полиуретана, теплоизолированная, согласно DIN EN 1253-2, специально для линейного водостока с кровель, расположенных одна над другой, с укороченной манжетой, с номинальным диаметром DN 70. Для прямого подключения к трубам с раструбом, для самотечных систем водостока, с вваренным полимерным соединительным фартуком (300 мм x 300 мм) из материала, подходящего под гидроизоляцию кровли (на выбор), с фиксирующим кольцом для дополнительной фиксации соединительного фартука и крепления прилагаемого листвоуловителя, поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.5 | 1.1 | 1.6 | 2.1 | 2.5 | 3.4 | 4.2 | 4.9 | 5.6 | 6.6 | 7.5 | 8.8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
