SitaCompact Near
Balkon- und Terrassengully
- Produkte
SitaCompact Near
Balkon- und Terrassengully

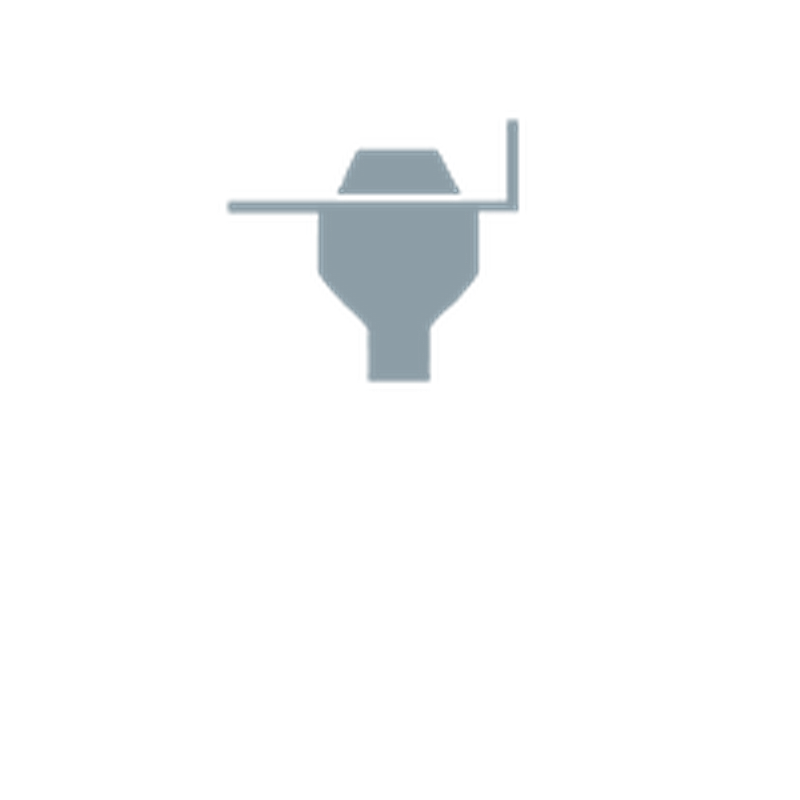

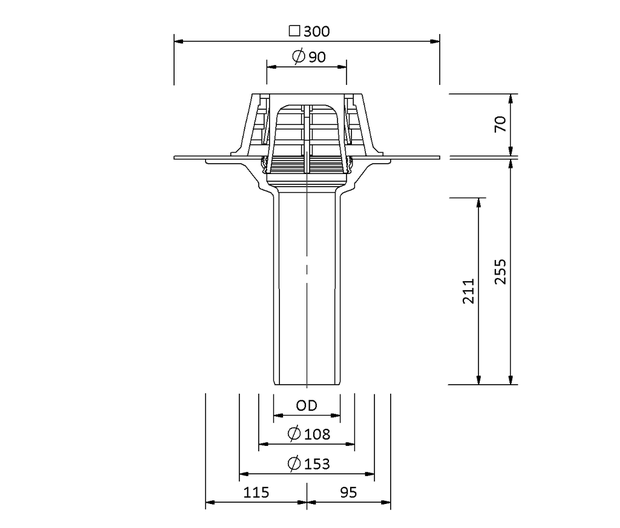

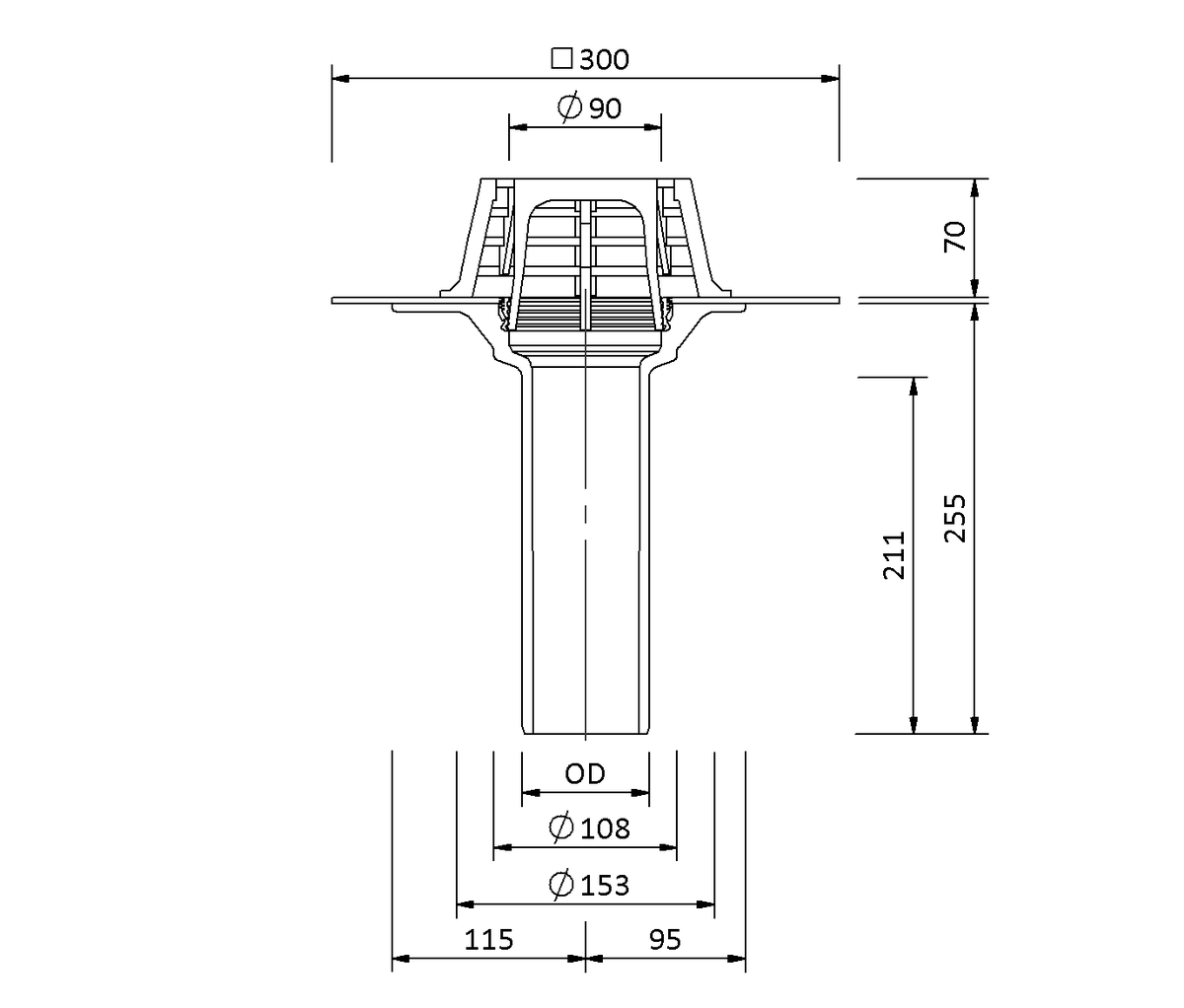

Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) |
---|---|---|
70 | 75 | 153 |

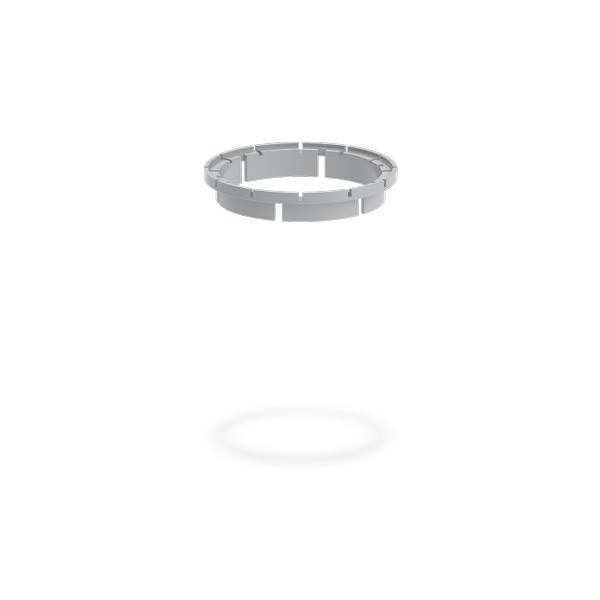

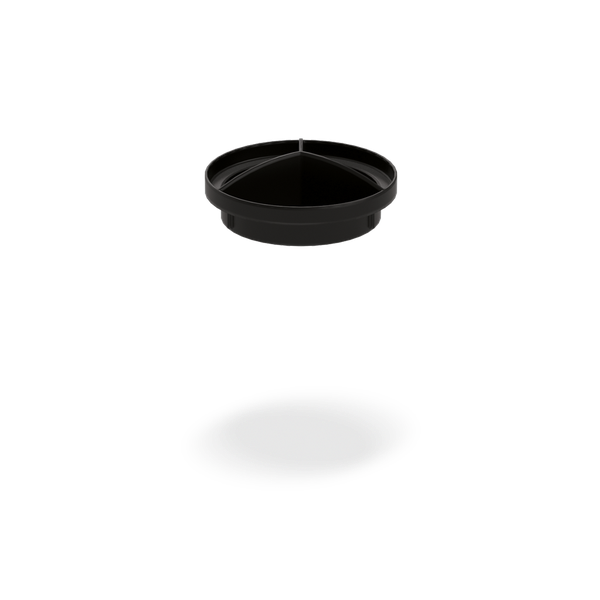

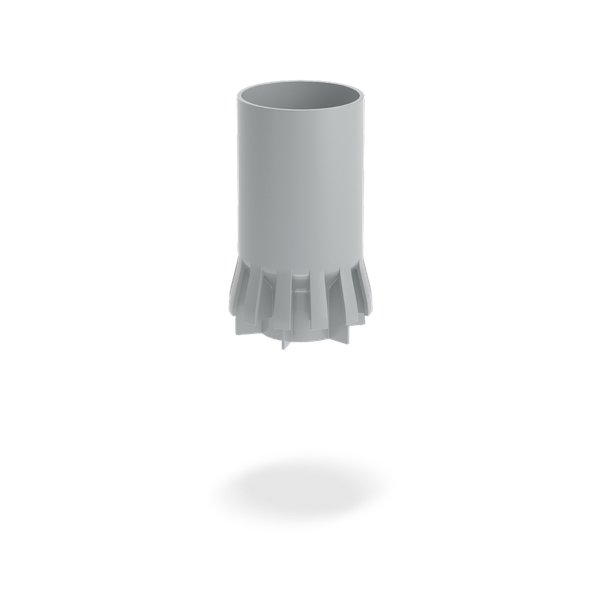

SitaCompact Near, senkrecht, aus Polyurethan, wärmegedämmt, nach DIN EN 1253-2, speziell zur Linienentwässerung von übereinanderliegenden Dachflächen, mit eingekürztem Kragen, in der Nennweite DN 70. Zum direkten Anschluss an Rohre mit Steckmuffe zur Freispiegelentwässerung, mit eingeschäumter Kunststoff-Wunschanschlussmanschette (300 mm x 300 mm) passend zur Dachabdichtung, mit Fixierring zur zusätzlichen Sicherung der Anschlussmanschette und zur Aufnahme des Kiesfanges, liefern und fachgerecht einbauen.
Stauhöhe (mm) | ||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
70 | 0.5 | 1.1 | 1.6 | 2.1 | 2.5 | 3.4 | 4.2 | 4.9 | 5.6 | 6.6 | 7.5 | 8.8 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |

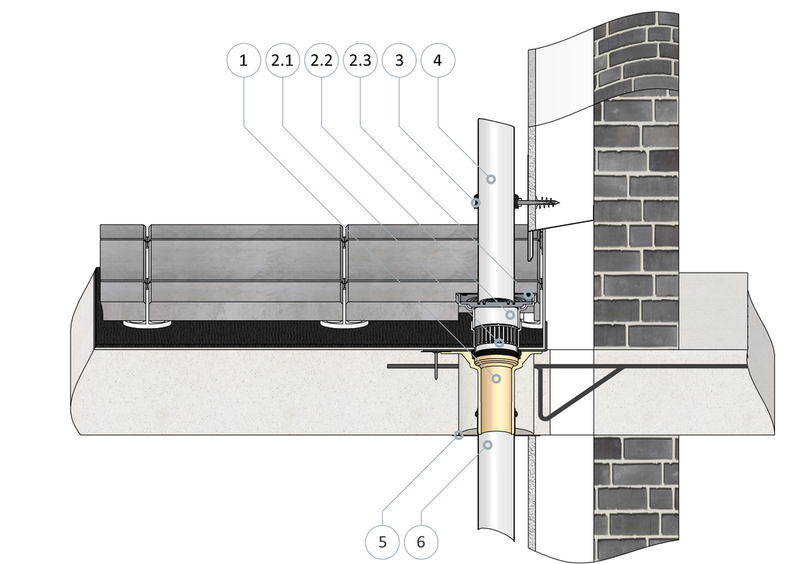

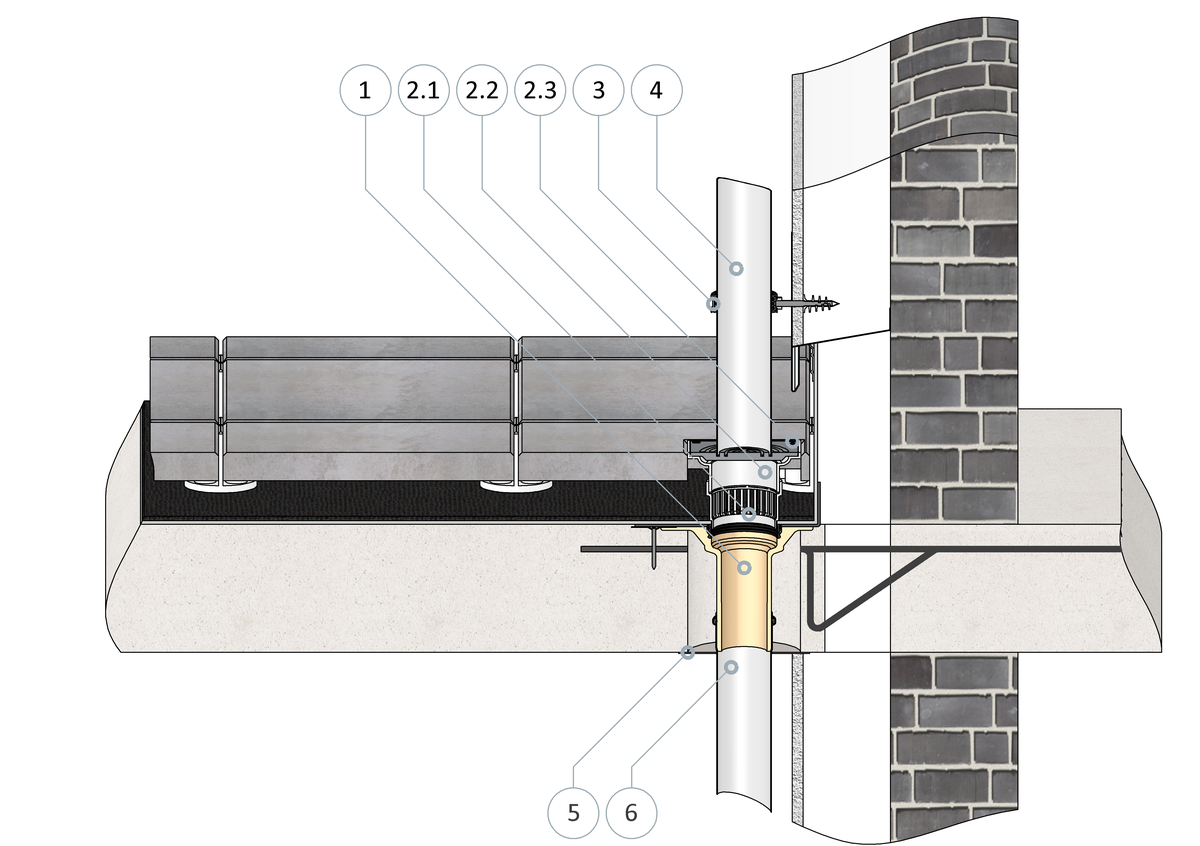

SitaCompact Near zur Linienentwässerung auf genutzten Dachflächen
SitaCompact Balkonaufsatz bestehend aus:
2.1 Gittereinlasssieb
2.2 Balkonaufsatzgehäuse zur Linienentwässerung
2.3 Endrost Linienentwässerung
3 SitaPipe Edelstahl Rohrschelle
4 SitaPipe Edelstahl Rohr
5 SitaAttika Fassaden-Abdeckplatte
6 SitaPipe Edelstahl Rohr
- Plattenbelag
- Schutzmatte
- Abdichtung
- Unterkonstruktion
