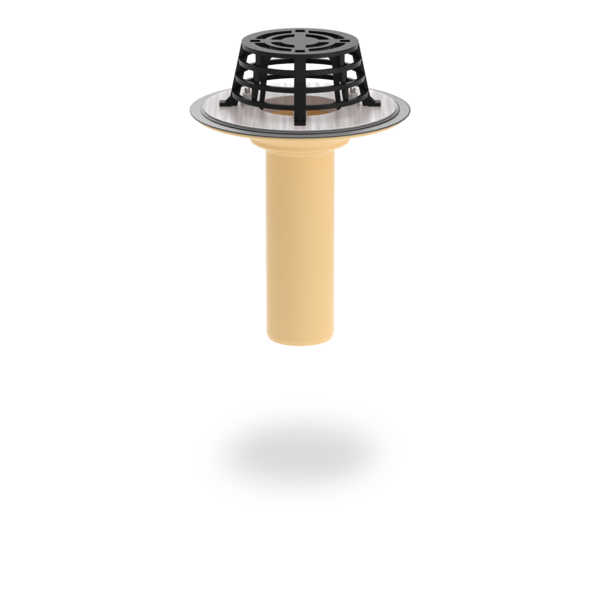

SitaCompact

Воронка для балконов и террас

Foto_S_SitaCompact_Schraubflansch_senkrecht_DN70.tif

Свойства

Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
Высокая ударопрочность и сопротивляемость нагрузкам
Долговечность
Теплоизоляция

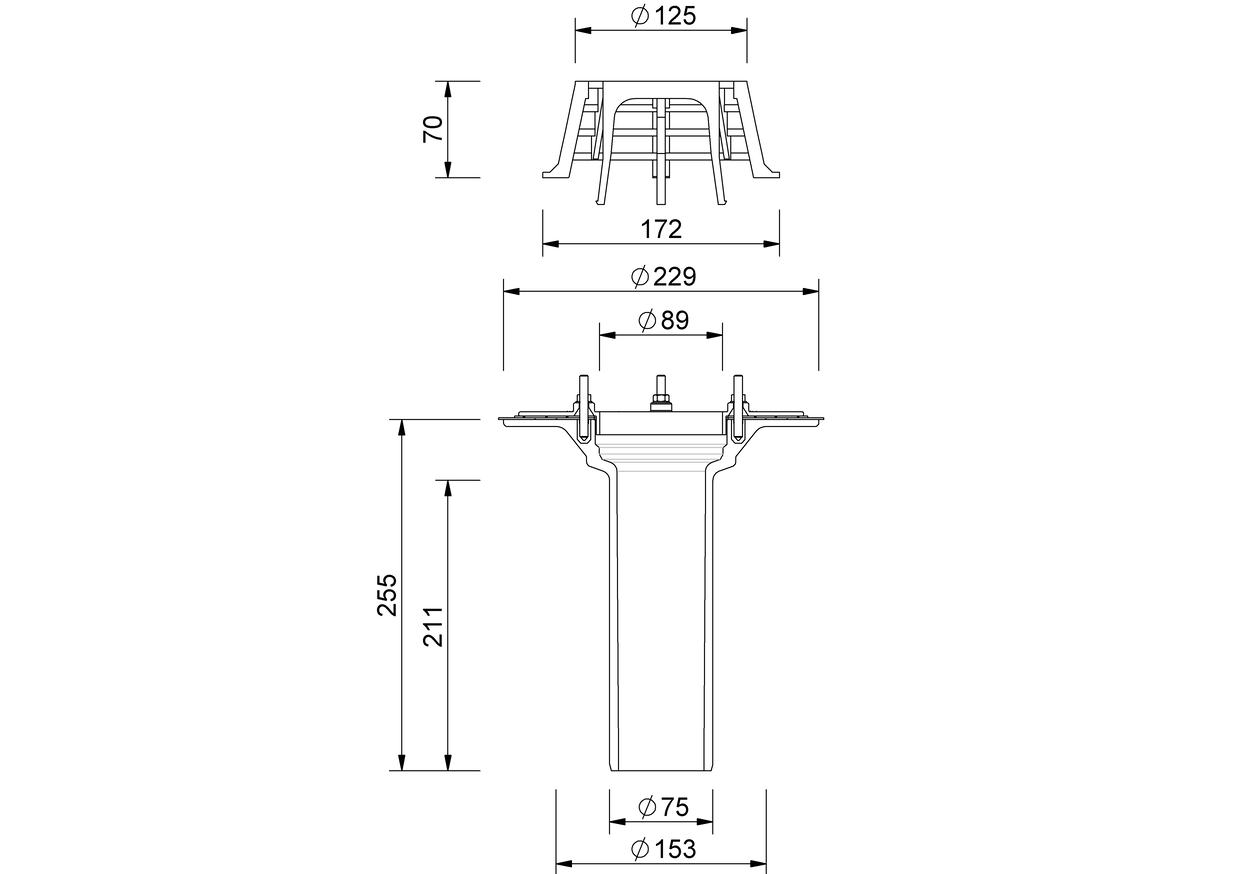

Технический чертеж

Номинальный диаметр DN	Наружный диаметр OD (мм)	Проем / установочное отверстие (мм)
70	75	153

Описание услуги

Балконная воронка SitaCompact с прижимным фланцем, вертикальная, из полиуретана, теплоизолированная согласно DIN EN 1253-2, номинальными диаметрами DN 70. Для прямого подключения к трубам с раструбом, для самотечных систем водостока. С прижимным фланцем из алюминия для зажима битумной, полимерной или каучуковой гидроизоляции и вваренным алюминиевым кольцом с четырьмя резьбовыми гильзами M6 для крепления прилагаемых резьбовых шпилек, с гайками и подкладными шайбами. В комплекте с листвоуловителем и двумя уплотнительными манжетами, поставка и квалифицированный монтаж.

Пропускная способность

Пропускная способность по DIN EN 1253-2 in l/s

	Высота подпора воды (мм)
Номинальный диаметр DN	5	10	15	20	25	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100
70	0.5	1.1	1.6	2.1	2.5	3.4	4.2	4.9	5.6	6.6	7.5	8.8	10	10	10	10	10	10	10	10

Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.

Примеры монтажа

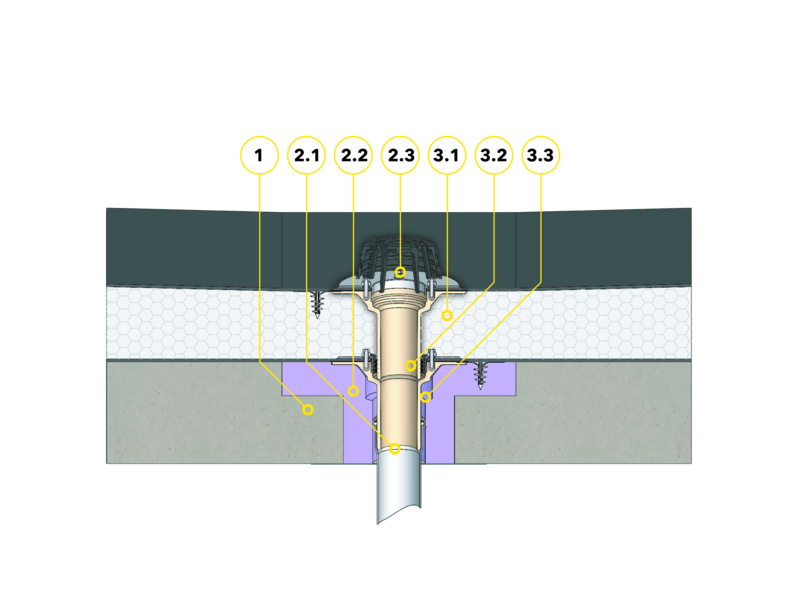

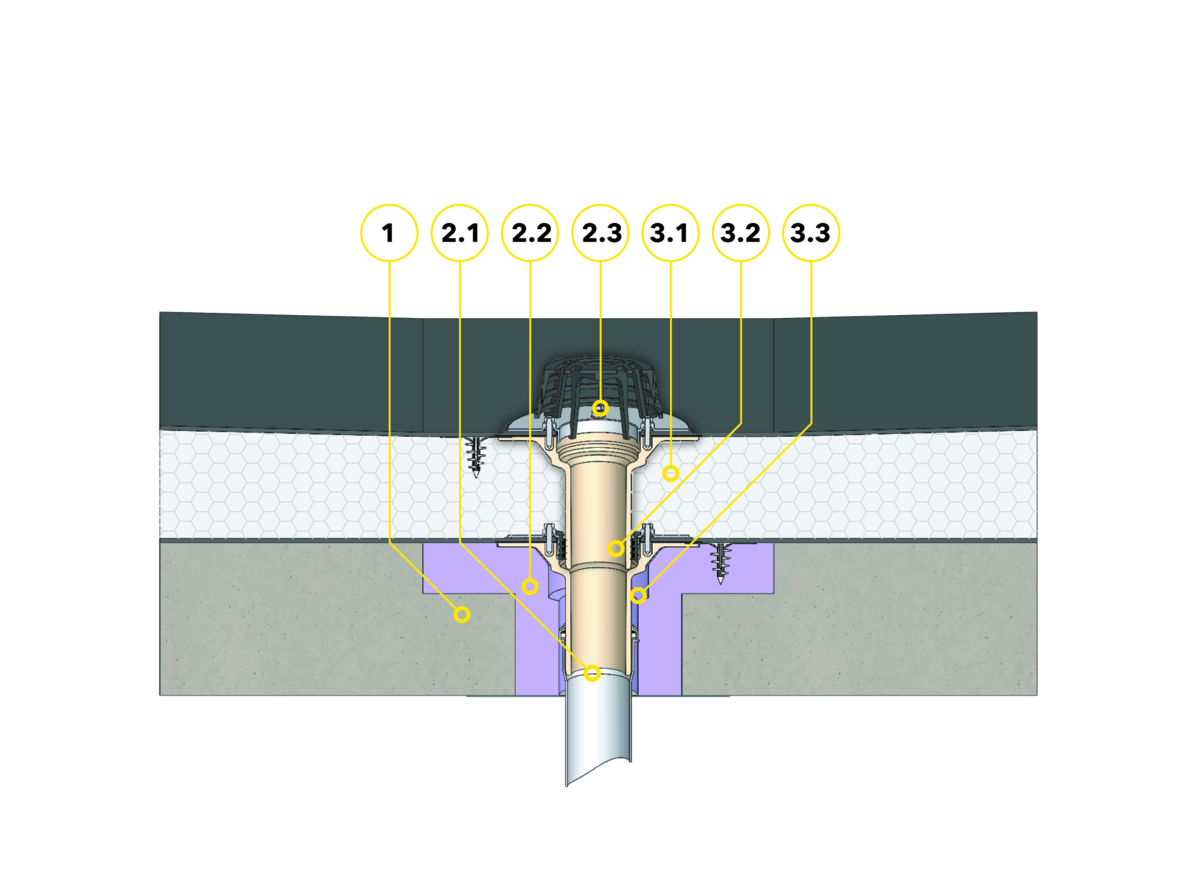

Прижимной фланец SitaCompact для основного водостока в невентилируемой кровле

1 Изоляционная плита SitaCompact

Прижимной фланец SitaCompact, вертикальный, состоит из:

2.1 Корпус
2.2 Уплотнительные манжеты и прижимной фланец
2.3 Листвоуловитель

Надставной элемент SitaCompact с прижимным фланцем, состоит из:

3.1 Уплотнительные манжеты и прижимной фланец
3.2 Корпус
3.3 Уплотнительное кольцо

Невентилируемая кровля согласно общ. технич. регламентам в составе:

гидроизоляция
теплоизоляция
пароизоляция
несущая конструкция

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Выбор товара

SitaCompact			Арт. №
Фланец вертикальная DN 70
Фланец вертикальная DN 70	DN 70	Фланец	190299	Посмотреть продукт

SitaCompact

Воронка для балконов и террас

Свойства

Технический чертеж

Прижимной фланец SitaCompact для основного водостока в невентилируемой кровле

Принадлежности

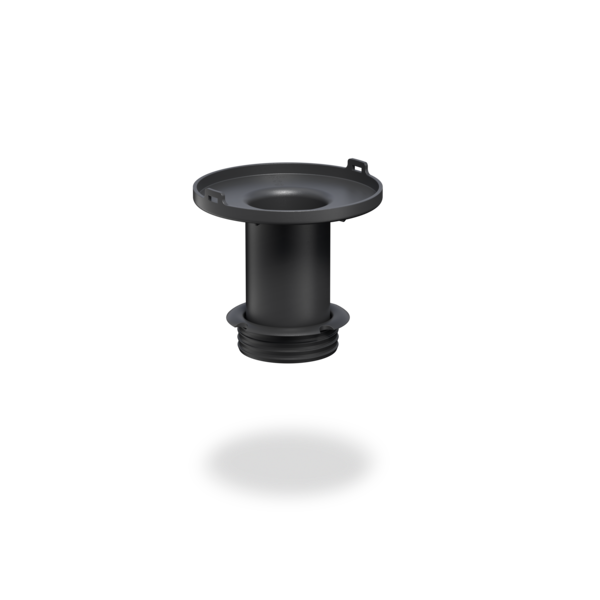

SitaCompact

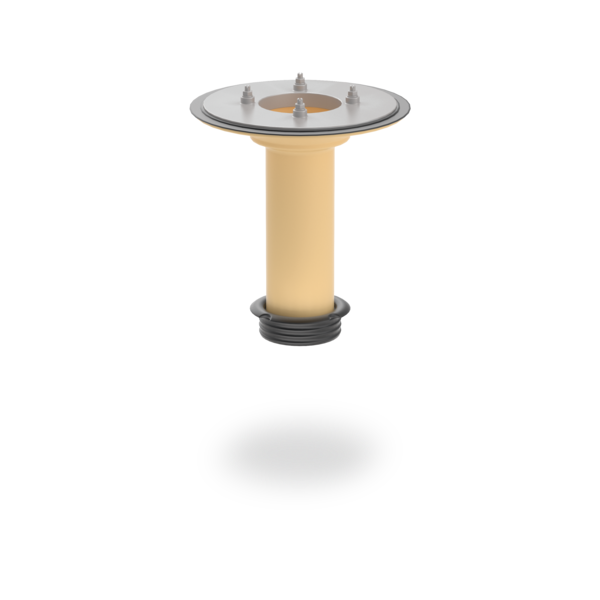

Надставной элемент

SitaCompact

Фланец Надставной элемент

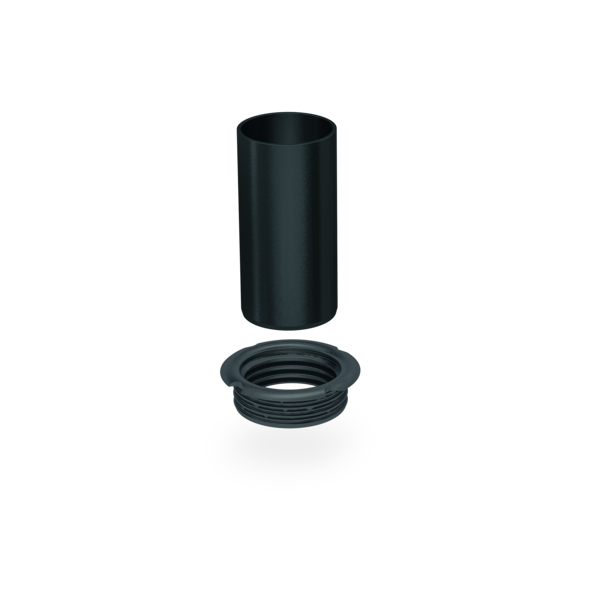

SitaCompact

Подпорное кольцо

SitaCompact

Подпорный элемент

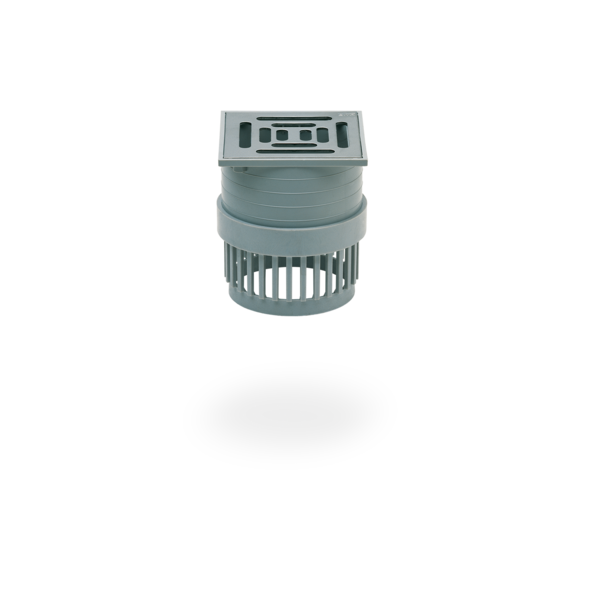

SitaCompact

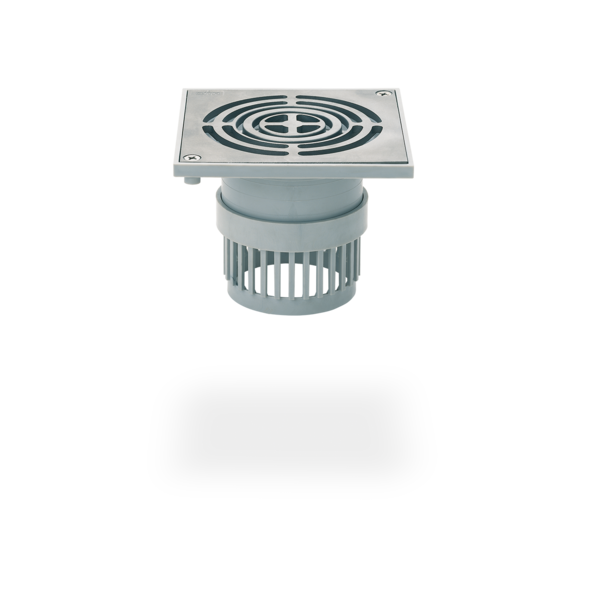

Балконная насадка

SitaCompact

Балконная насадка для линейного водоотвода

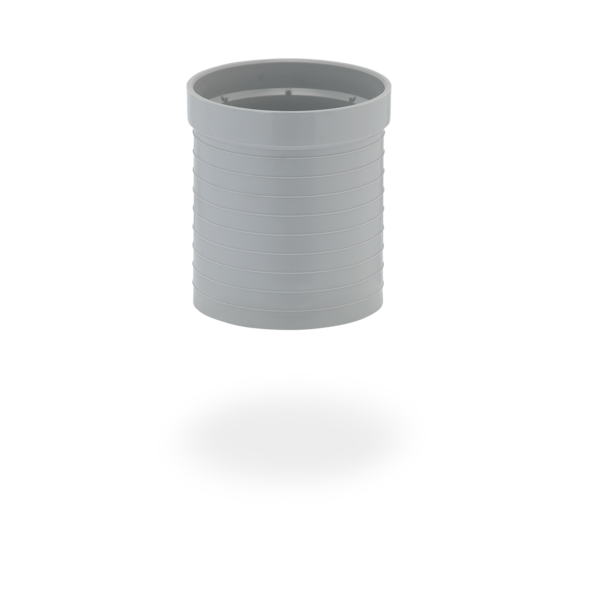

SitaMore

Элемент выравнивания высоты

SitaCompact

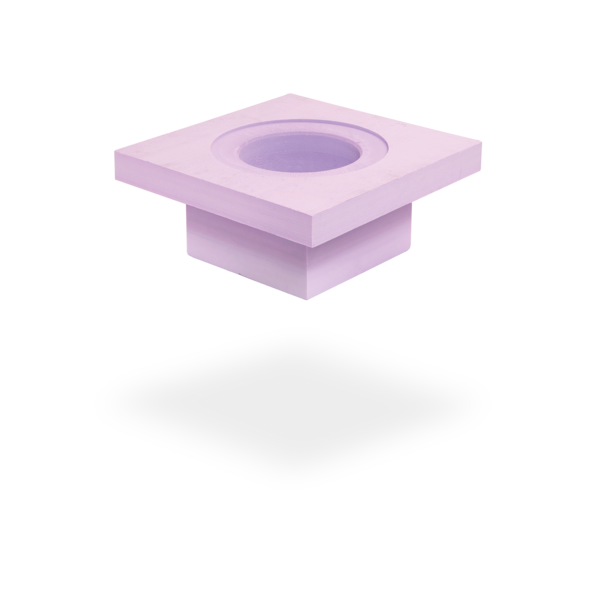

Изоляционная плита воронки

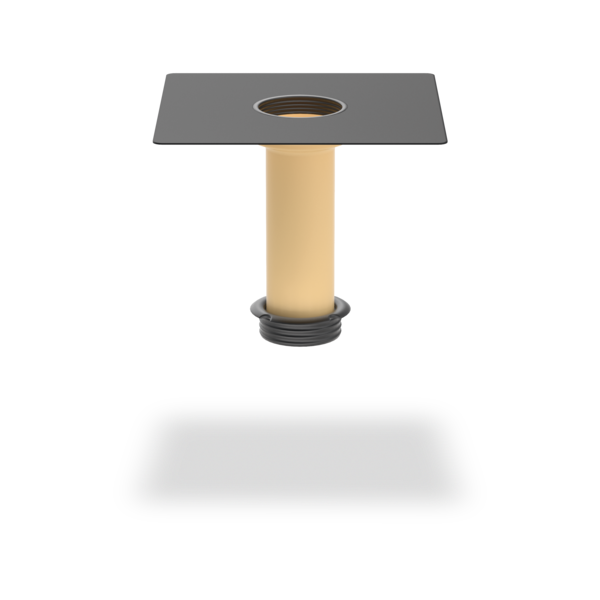

SitaMore
