SitaDSS Indra
-
Парапетная воронка
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность
- Теплоизоляция

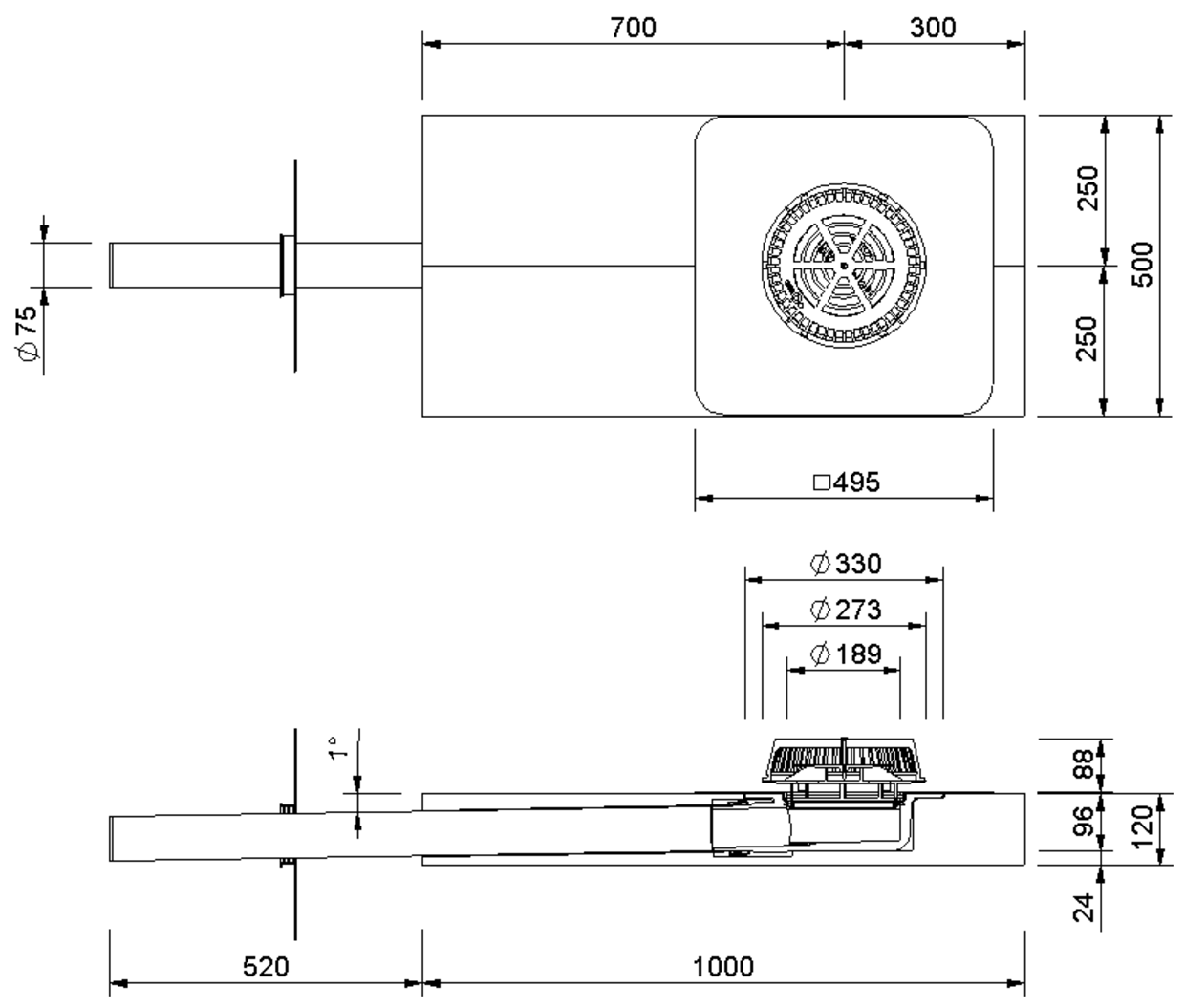

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) |
|---|---|
| 70 | 75 |

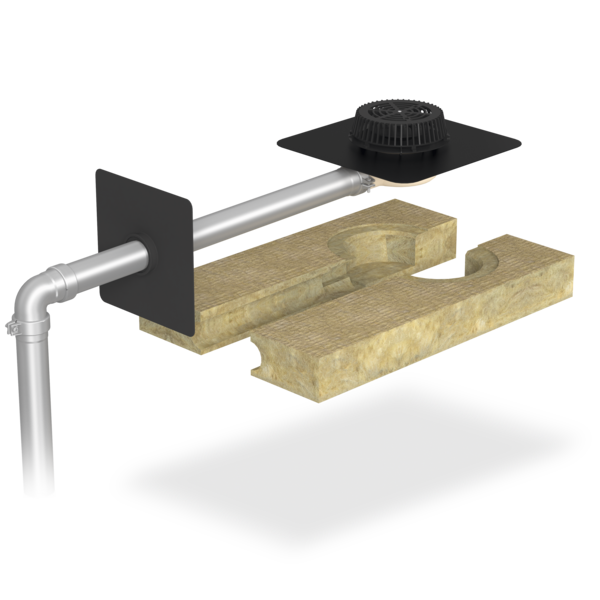

Комплект основного водостока SitaDSS Indra для вакуумного водостока, с угловой теплоизолированной парапетной воронкой из полиуретана, согласно DIN EN 1253-2, с номинальным диаметром DN 70, пропускная способность 17,0 л/с при высоте подпора воды 45 мм, с присоединительной трубой и фиксаторными хомутами из нержавеющей стали, пароизоляционная плита flex для надежного соединения с пароизоляцией и двухкомпонентная изоляционная плита из минеральной ваты с теплопроводностью λ = 0,040 Вт/мК и прочностью на сжатие 70 кПа. С большим вваренным соединительным фартуком (495 x 495 мм) из материала, подходящего под гидроизоляцию кровли (на выбор), и с фиксирующим кольцом для дополнительной фиксации соединительного фартука и крепления прилагаемого листвоуловителя с элементом Airstop. Комплект со стояком 2,0 м, (1 труба х 2 000 мм), 3,0 м (1 труба х 1 000 мм + 1 труба х 2 000 мм), или 4,0 м (2 трубы х 2 000 мм) и крепежными хомутами, поставка и квалифицированный монтаж.
Комплект основного водостока SitaDSS Indra в невентилируемой кровле
1.1 Труба SitaPipe из высококачественной нержавеющей стали
1.2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
1.3 Страховочный хомут SitaPipe из высококачественной нержавеющей стали
1.4 Отвод из высококачественной нержавеющей стали, 87,5° SitaPipe
1.5 Пароизоляционная плита SitaMore flex
1.6 Изоляционная плита SitaIndra
1.7 Труба SitaPipe из высококачественной нержавеющей стали
1.8 Корпус SitaDSS Indra
1.9 SitaDSS Indra Airstop
1.10 Листвоуловитель SitaDSS Indra
1.11 Крепежное кольцо элемента Airstop SitaDSS Indra
2 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
3 Ревизия SitaPipe из высококачественной нержавеющей стали
4 Переходник SitaPipe, эксцентрический, из высококачественной нержавеющей стали
5 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
