SitaDSS Indra
Attikagully
- Produkte
-
SitaDSS Indra
-
Attikagully

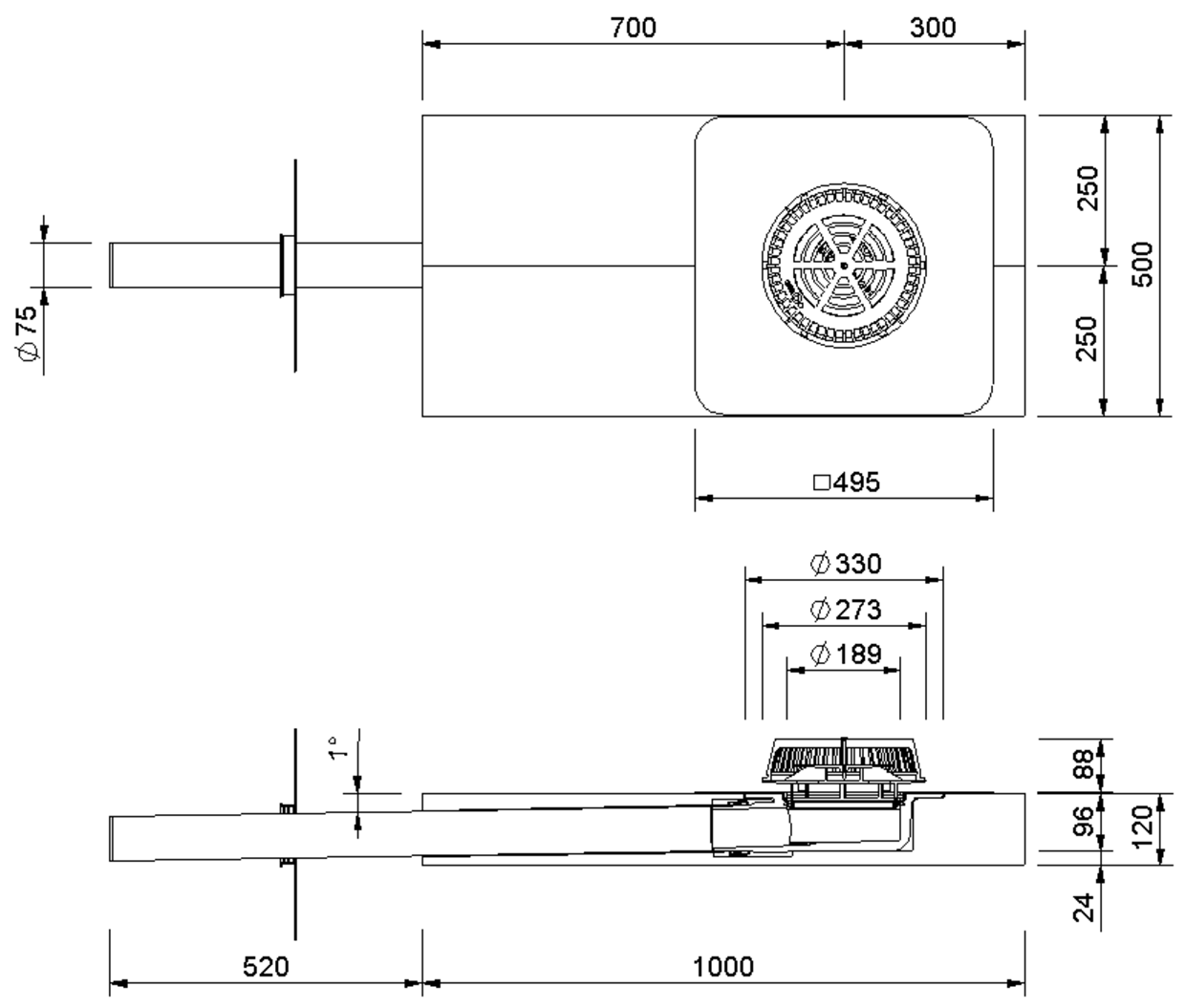

Nennweite DN | Außendurchmesser OD (mm) |
---|---|
70 | 75 |
SitaDSS Indra Hauptentwässerungsset zur Druckströmungsentwässerung, mit abgewinkeltem Attikagully, aus Polyurethan, wärmegedämmt, nach DIN EN 1253-2, in der Nennweite DN 70, Abflussmenge 17,0 l/s bei 45 mm Stauhöhe, mit Anschlussrohr und Sicherungsschellen aus Edelstahl, Dampfsperrplatte flex zum sicheren Anschluss an die Dampfsperre und zweiteiligem Dämmkörper aus Mineralwolle mit einer Wärmeleitfähigkeit lambda=0,040 W/mK und einer Druckfestigkeit von 70 kPa. Mit großer eingeschäumter Wunschanschlussmanschette (495 x 495 mm) passend zur Dachabdichtung und mit Fixierring zur zusätzlichen Sicherung der Anschlussmanschette und zur Aufnahme des beiliegenden Kiesfang mit Airstop. Komplett als Set mit 2,0 m (1 Rohr á 2.000 mm), 3,0 m (1 Rohr á 1.000 mm + 1 Rohr á 2.000 mm), oder 4,0 m Fallleitung (2 Rohr á 2.000 mm) inklusive Rohrschellen, liefern und fachgerecht einbauen.

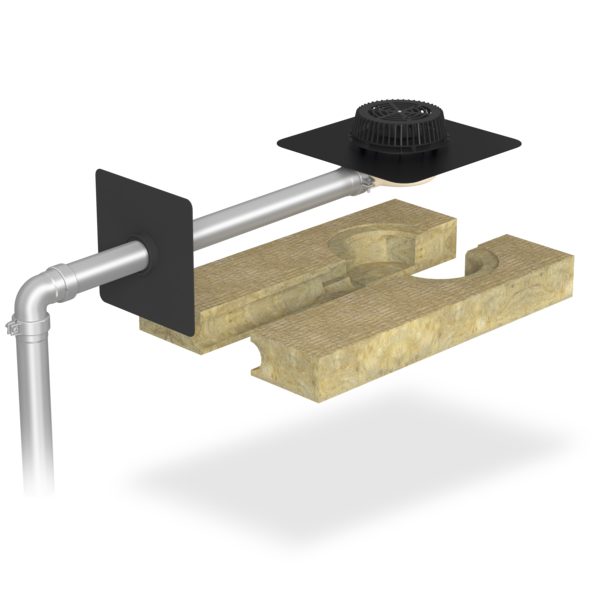

SitaDSS Indra Hauptentwässerungsset im nicht belüfteten Dachaufbau
1.1 SitaPipe Edelstahl Rohr
1.2 SitaPipe Edelstahl Rohrschelle
1.3 SitaPipe Edelstahl Sicherungsschelle
1.4 SitaPipe Edelstahl Bogen 87,5°
1.5 SitaMore Dampfsperrplatte flex
1.6 SitaIndra Dämmkörper
1.7 SitaPipe Edelstahl Rohr
1.8 SitaDSS Indra Grundkörper
1.9 SitaDSS Indra Airstop
1.10 SitaDSS Indra Kiesfang
1.11 SitaDSS Indra Airstop Befestigungsring
2 SitaPipe Edelstahl Sicherungsschelle
3 SitaPipe Edelstahl Reinigungsrohr
4 SitaPipe Edelstahl Übergangsstück exzentrisch
5 SitaPipe Edelstahl Rohrschelle
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Info (PDF)
PDF Tech_Info_SitaDSS_Indra.pdfEinbauanleitung
PDF Einbauanleitung_SitaIndra_SitaDSS_Indra_E280025.pdf
Gewünschte Anschlussmanschette nicht gefunden? Wir helfen gerne weiter +49 2522 - 83 40-140!
