SitaEasy Go
Парапетная воронка
- Продукция
SitaEasy Go
Парапетная воронка
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т. д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность
- С углом 45°

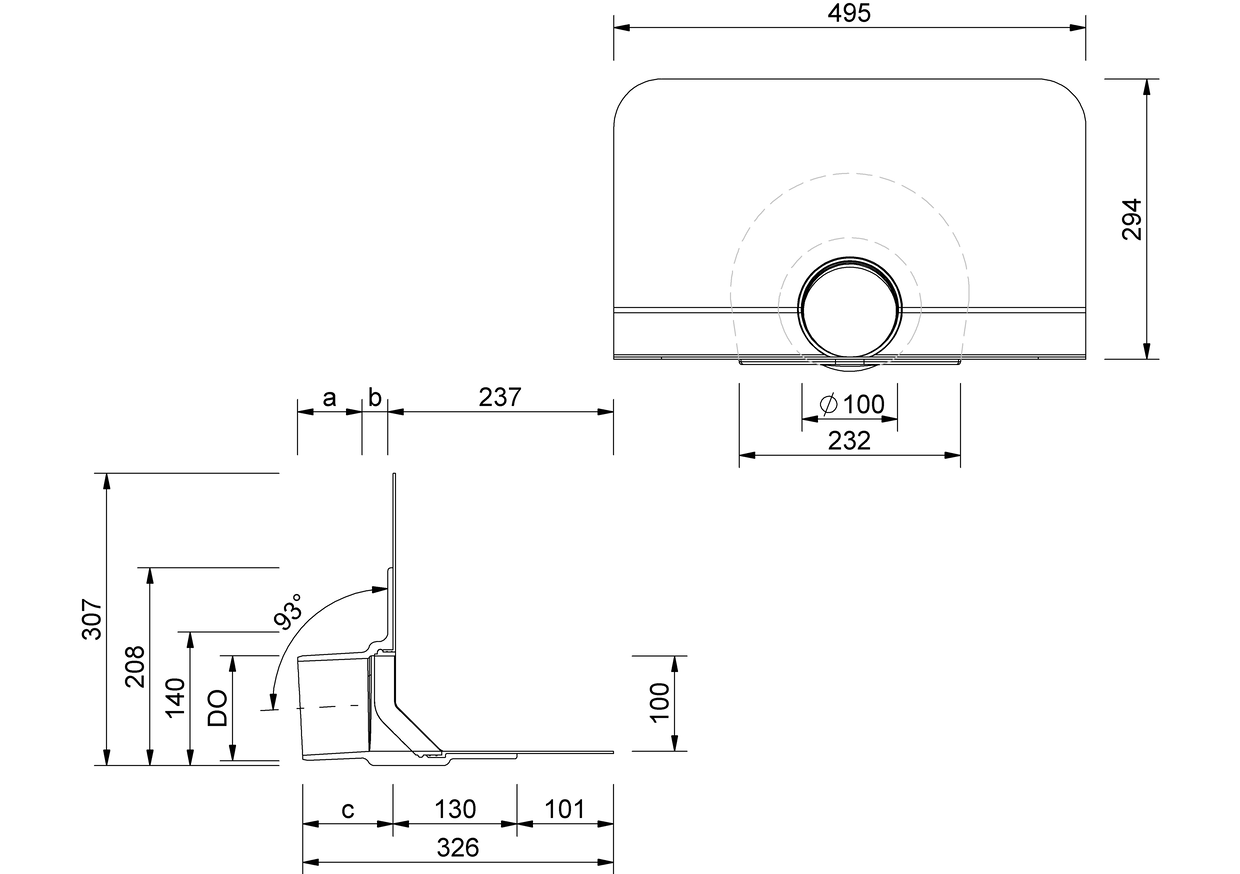

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) | a (мм) | b (мм) | c (мм) |
|---|---|---|---|---|---|
| 100 | 110 | 170 | 68 | 27 | 95 |
| 70 | 75 | 135 | 55 | 63 | 120 |
Описание услуги
Пропускная способность
Пропускная способность по DIN EN 1253-2 in l/s
Пропускная способность по DIN EN 1253-2 с водосточной трубой длиной 4 м in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара

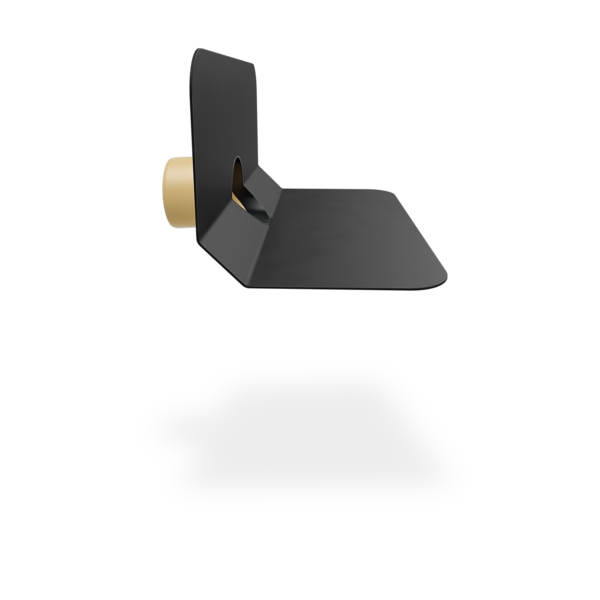

Парапетная воронка SitaEasy Go из полиуретана, с номинальными диаметрами DN 70 и DN 100. Угловой фиксированный фланец с углом 45° для приварки битумной гидроизоляции. Для прямого подключения к трубам SitaAttika в сочетании с фиксаторным хомутом SitaAttika, с большим вваренным битумным фартуком (495 x 495 мм). С фиксаторным кольцом для дополнительной фиксации соединительного фартука и крепления листвоуловителя. Поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.1 | 0.2 | 0.3 | 0.3 | 0.4 | 0.5 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.5 | 1.7 | 1.9 | 2 | 2.1 | 2.3 | 2.4 | 2.6 | 2.7 |
| 100 | 0.1 | 0.2 | 0.3 | 0.3 | 0.4 | 0.5 | 0.7 | 1 | 1 | 1.3 | 1.5 | 1.8 | 2 | 2.3 | 2.5 | 2.8 | 3 | 3.5 | 4 | 4.3 |
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.1 | 0.2 | 0.3 | 0.3 | 0.4 | 0.5 | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.5 | 1.7 | 2 | 2.3 | 2.7 | 3 | 4 | 5 | 6 |
| 100 | 0.1 | 0.2 | 0.3 | 0.3 | 0.4 | 0.5 | 0.7 | 1 | 1.3 | 1.5 | 1.8 | 2 | 2.3 | 2.5 | 2.8 | 3 | 3.3 | 3.7 | 4 | 4.6 |
SitaEasy Go для основного водостока в невентилируемой кровле
1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe из высококачественной нержавеющей стали
5 Фасадная пластина SitaAttika
6 Пароизоляционная плита SitaMore flex
7 SitaEasy Go

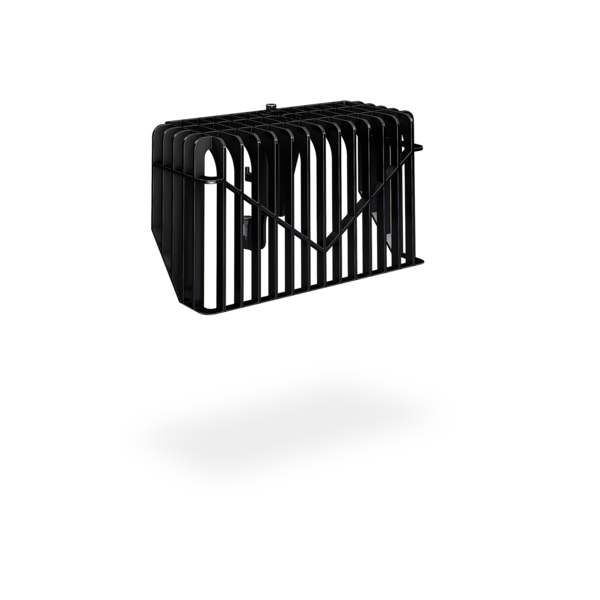

Листвоуловитель SitaEasy состоит из:
8.1 Крепление
8.2 Сетка листвоуловителя
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe из высококачественной нержавеющей стали
5 Фасадная пластина SitaAttika
6 Пароизоляционная плита SitaMore flex
7 SitaEasy Go
Листвоуловитель SitaEasy состоит из:
8.1 Крепление
8.2 Сетка листвоуловителя
9 Ревизия SitaPipe из высококачественной нержавеющей стали
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
SitaEasy Go для системы аварийного водостока при увеличенной высоте установки в не вентилируемой кровле
1 Труба SitaPipe из высококачественной нержавеющей стали
2 Пароизоляционная плита SitaMore flex
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 SitaEasy Go
Листвоуловитель SitaEasy Go состоит из:
5.1 Крепление
5.2 Сетка листвоуловителя
2 Пароизоляционная плита SitaMore flex
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 SitaEasy Go
Листвоуловитель SitaEasy Go состоит из:
5.1 Крепление
5.2 Сетка листвоуловителя
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
SitaEasy Go для аварийного водостока в невентилируемой кровле при настиле из плит на гравийной подушке
1 Фасадная пластина SitaAttika
2 Труба SitaPipe из высококачественной нержавеющей стали
3 Пароизоляционная плита SitaMore flex
4 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
5 SitaEasy Go
SitaDrain® Terra, состоит из следующих элементов:
6.1 Рамка
6.2 Смотровая решетка
6.3 регулируемые по высоте резиновые опоры
7 Защитная планка SitaDrain®
2 Труба SitaPipe из высококачественной нержавеющей стали
3 Пароизоляционная плита SitaMore flex
4 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
5 SitaEasy Go
SitaDrain® Terra, состоит из следующих элементов:
6.1 Рамка
6.2 Смотровая решетка
6.3 регулируемые по высоте резиновые опоры
7 Защитная планка SitaDrain®
Невентилируемая кровля с террасной плиткой на гравийной подушке согласно общ. технич. регламентам в составе:
- настил из плит
- гравийная подушка
- фильтрующее полотно
- дренаж
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
SitaEasy Go с элементом для сбора воды SitaEasy Go и профильной рамой SitaDrain в невентилируемой конструкции крыши с плиточным покрытием
1 SitaAttika Фасадная накладка
2 SitaMore Уплотнительная манжета для WDVS
3 SitaPipe Труба из нержавеющей стали
4 SitaMore Пароизоляционная плита flex
5 SitaPipe Зажим для труб из нержавеющей стали

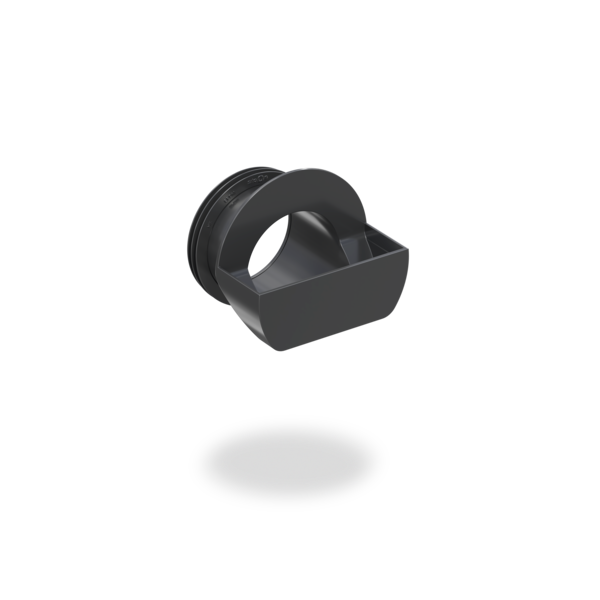

Накопительный элемент SitaEasy Go состоит из:
6.1 Уплотнение
6.2 Основной корпус элемента для накопления воды
7 SitaEasy Go
Профильная рама SitaDrain, состоящая из:
8.1 Решетка
8.2 Профильная рама
2 SitaMore Уплотнительная манжета для WDVS
3 SitaPipe Труба из нержавеющей стали
4 SitaMore Пароизоляционная плита flex
5 SitaPipe Зажим для труб из нержавеющей стали
Накопительный элемент SitaEasy Go состоит из:
6.1 Уплотнение
6.2 Основной корпус элемента для накопления воды
7 SitaEasy Go
Профильная рама SitaDrain, состоящая из:
8.1 Решетка
8.2 Профильная рама
Конструкция крыши в соответствии с aaRdT с:
- плитчатым покрытием на опорах
- матом для защиты здания
- гидроизоляцией
- теплоизоляцией
- пароизоляцией
- подконструкцией
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaEasy Go | Арт. № | |||
|---|---|---|---|---|
| DN 70 | битум-Фартук | 183600 | Посмотреть продукт | |
| DN 100 | битум-Фартук | 183800 | Посмотреть продукт |
+
