SitaIndra
Воронка для аварийного водостока
Свойства
- Теплоизоляция
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

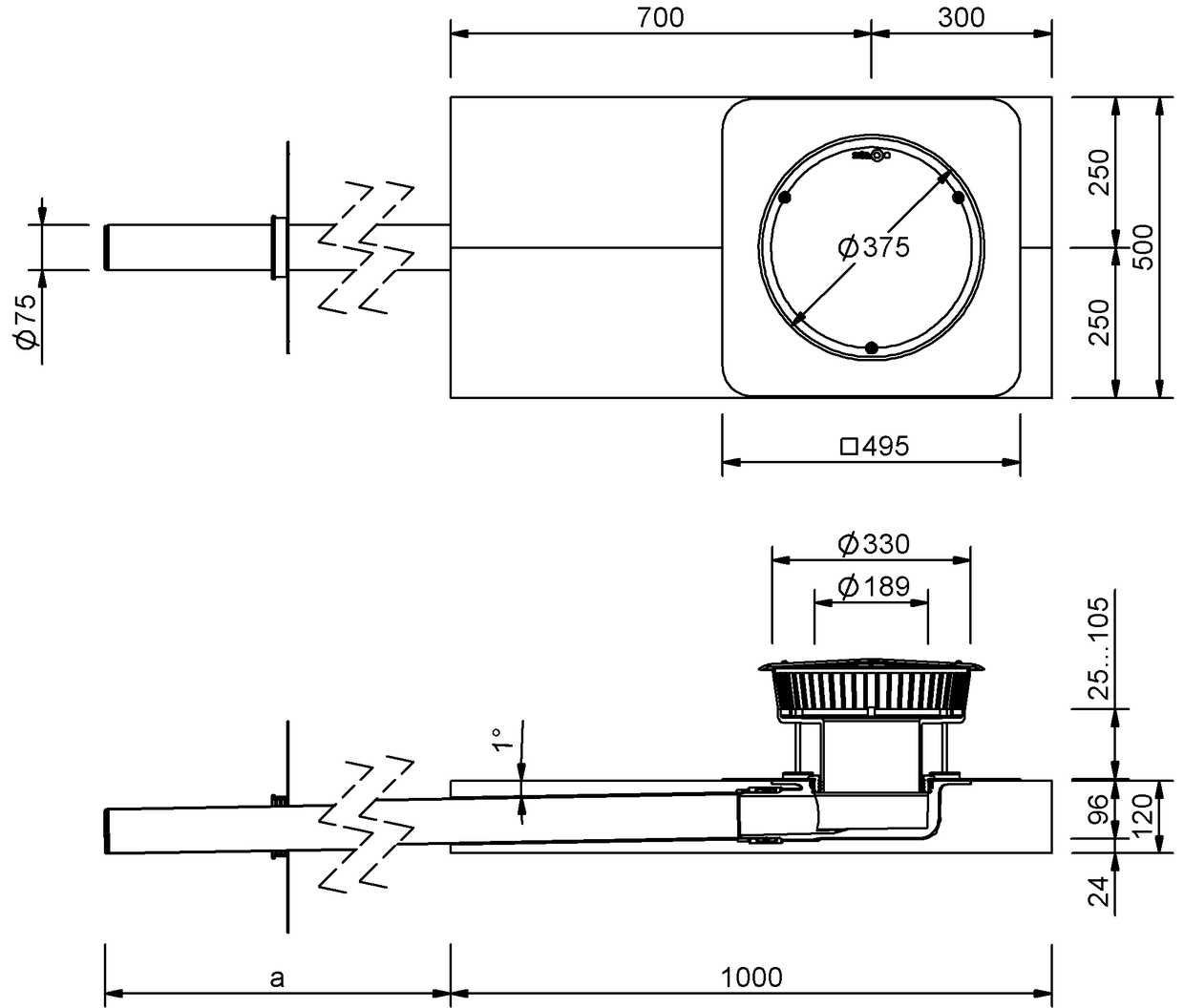

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | a (мм) |
|---|---|---|
| 70 | 75 | 520 |
| 70 | 75 | 1.020 |
| 70 | 75 | 1.520 |
Парапетная воронка SitaIndra, угловая, из полиуретана, теплоизолированная, согласно DIN EN 1253-2, номинальным диаметром DN 70, пропускная способность в качестве перелива 3,6 л/с при высоте подпора воды 35 мм и пропускная способность 9,9 л/с при высоте подпора воды 35 мм при подключенном стояке DN 70, с присоединительной трубой и фиксаторным хомутом из нержавеющей стали, пароизоляционной плитой для надежного соединения с пароизоляцией и двухкомпонентной изоляционной плитой из полиуретана с теплопроводностью λ = 0,0249 Вт/мК и прочностью на сжатие 200 кПа, размер 500 x 1000 x 120 мм. Для самотечных систем водостока, с большим вваренным соединительным фартуком (495 x 495 мм) из материала, подходящего под гидроизоляцию кровли (на выбор), и с фиксирующим кольцом для дополнительной фиксации соединительного фартука и крепления прилагаемого подпорного элемента, поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | 5 мм | 10 мм | 15 мм | 20 мм | 25 мм | 30 мм | 35 мм | 40 мм | 45 мм | 50 мм | 55 мм | 60 мм | 65 мм | 70 | t4 0,8 l/s | t4 1,9 l/s | t4 2,9 l/s | t4 4 l/s | t4 5,1 l/s | t4 7,5 l/s | t4 9,9 l/s | t4 11,6 l/s | t4 13,2 l/s | t4 14,2 l/s | t4 15,2 l/s | t4 15,4 l/s | t4 15,4 l/s | 70 | t4 0,8 l/s | t4 1,9 l/s | t4 2,9 l/s | t4 4 l/s | t4 5,1 l/s | t4 7,5 l/s | t4 9,9 l/s | t4 11,6 l/s | t4 13,2 l/s | t4 14,2 l/s | t4 15,2 l/s | t4 15,4 l/s | t4 15,4 l/s | 70 | t3 0,8 l/s | t3 1,9 l/s | t3 2,9 l/s | t3 4 l/s | t3 5,1 l/s | t3 7,5 l/s | t3 9,9 l/s | t3 11,6 l/s | t3 13,2 l/s | t3 14,2 l/s | t3 15,2 l/s | t3 15,4 l/s | t3 15,4 l/s |

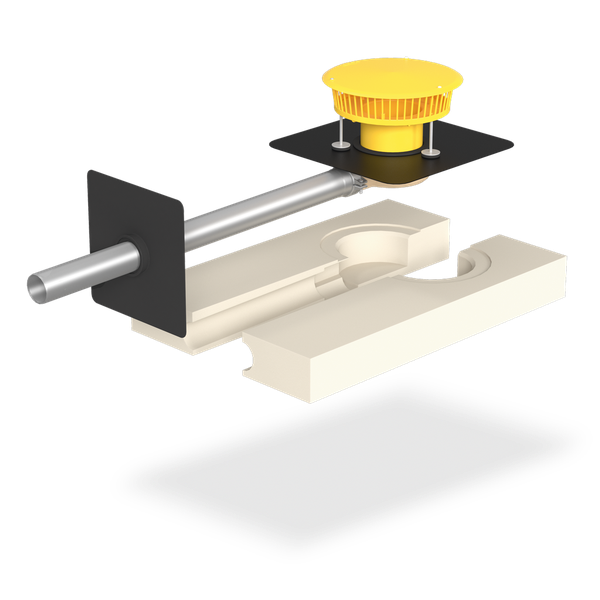

Комплект аварийного водостока SitaIndra в качестве перелива в невентилируемой кровле
Комплект основного водостока SitaIndra, состоит из следующих элементов:
2.1 Пароизоляционная плита SitaMore flex
2.2 Изоляционная плита SitaIndra
2.3 Труба SitaPipe из высококачественной нержавеющей стали
2.4 Страховочный хомут SitaPipe из высококачественной нержавеющей стали
2.5 Корпус SitaIndra
2.6 Подпорный элемент SitaIndra
2.7 Уплотнительная манжета
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
Аварийный водосток SitaIndra в качестве перелива в невентилируемой кровле с озеленением
1.1 Резинометаллические опоры, регулируемые по высоте
1.2 Уплотнительная манжета
1.3 Крышка закрытого типа
1.4 Подпорный элемент
1.5 Корпус SitaIndra
1.6 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
1.7 Изоляционная плита SitaIndra
1.8 Труба SitaPipe из высококачественной нержавеющей стали
1.9 Пароизоляционная плита SitaMore flex
2 Фасадная пластина SitaAttika
- слой озеленения в соответствии с поставщиком
- дренажный мат
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
