SitaIndra
-
Noodafvoerkolk
Productkenmerken
- Thermisch geïsoleerd
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

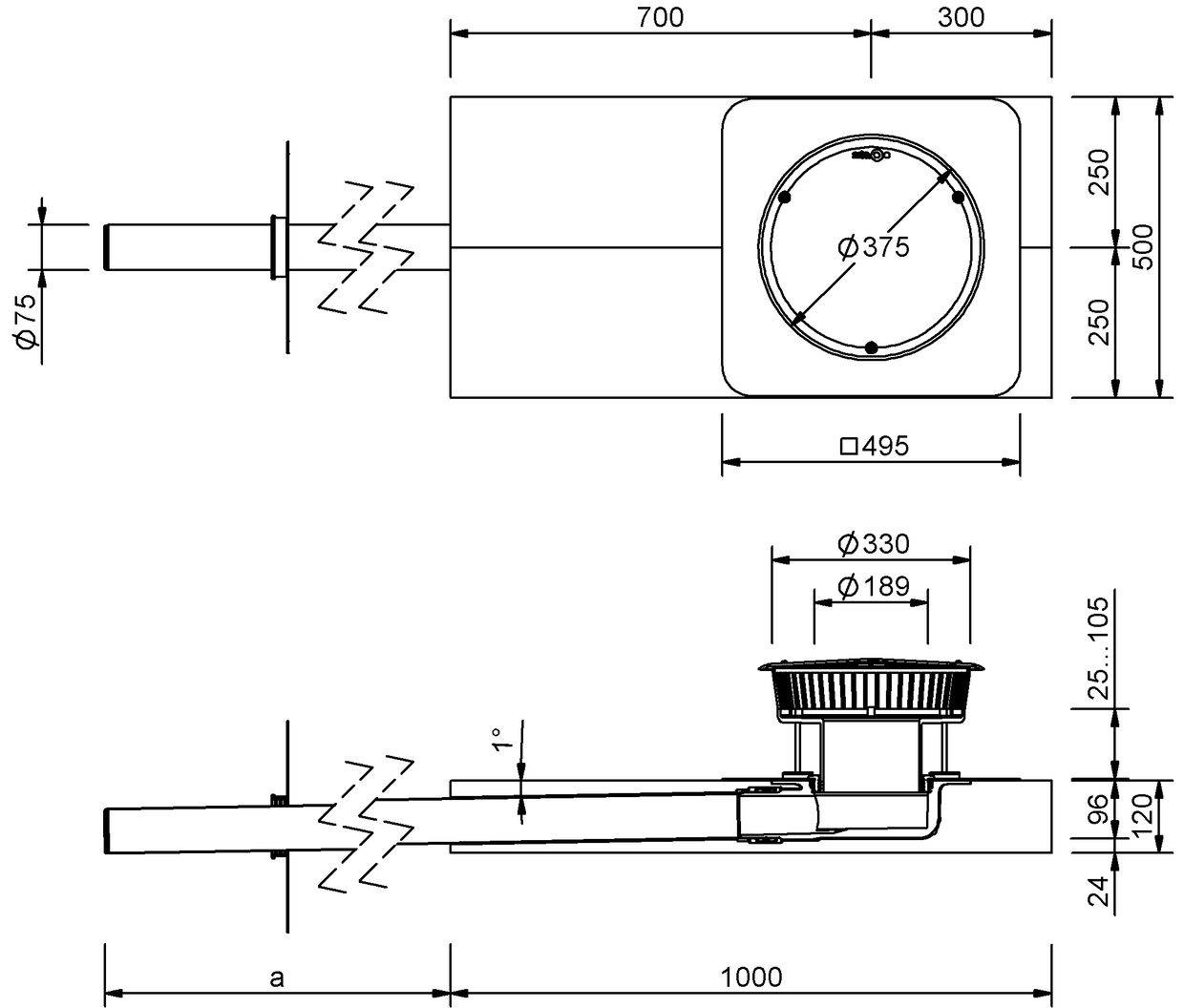

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | a (mm) |
|---|---|---|
| 70 | 75 | 520 |
| 70 | 75 | 1.020 |
| 70 | 75 | 1.520 |

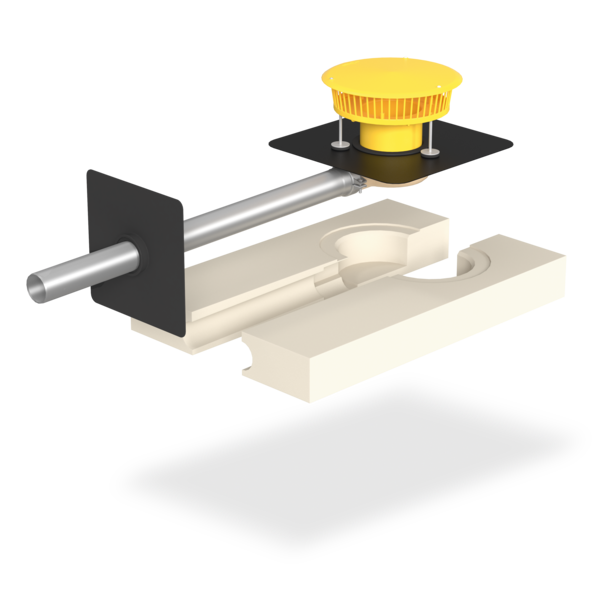

SitaIndra dakvlakkolk, gebogen, uit polyurethaan, thermisch geïsoleerd. Conform NEN EN 1253-2. Nominale diameter DN 70. Afvoercapaciteit van respectievelijk 3,6 l/s bij 35 mm waterstand als spuwer en 9,9 l/s bij 35 mm waterstand met aansluiting op afvoerpijp DN 70. Met verbindingsbuis en verankeringsbeugel uit roestvrij staal, dampschermplaat voor betrouwbare aansluiting op de dampwerende laag. Inclusief tweedelig isolatieblok uit polyurethaan met warmtegeleidingscoëfficiënt lambda = 0,0249 W/mK en druksterkte van 200 kPa. Afmetingen 500 x 1000 x 120 mm. Voor conventionele dakwaterafvoer. Inclusief grote ingeschuimde aansluitslabbe (495 x 495 mm) in dakdichtingsmembraan naar keuze, compatibel met de gebruikte dakdichting. Met klemring voor bijkomende bevestiging van de aansluitslabbe en montage van bijgeleverd overloopelement. Geleverd en deskundig ingebouwd.
|
Waterstand (mm) |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | 5 mm | 10 mm | 15 mm | 20 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm | 65 mm | 70 | t4 0,8 l/s | t4 1,9 l/s | t4 2,9 l/s | t4 4 l/s | t4 5,1 l/s | t4 7,5 l/s | t4 9,9 l/s | t4 11,6 l/s | t4 13,2 l/s | t4 14,2 l/s | t4 15,2 l/s | t4 15,4 l/s | t4 15,4 l/s | 70 | t4 0,8 l/s | t4 1,9 l/s | t4 2,9 l/s | t4 4 l/s | t4 5,1 l/s | t4 7,5 l/s | t4 9,9 l/s | t4 11,6 l/s | t4 13,2 l/s | t4 14,2 l/s | t4 15,2 l/s | t4 15,4 l/s | t4 15,4 l/s | 70 | t3 0,8 l/s | t3 1,9 l/s | t3 2,9 l/s | t3 4 l/s | t3 5,1 l/s | t3 7,5 l/s | t3 9,9 l/s | t3 11,6 l/s | t3 13,2 l/s | t3 14,2 l/s | t3 15,2 l/s | t3 15,4 l/s | t3 15,4 l/s |

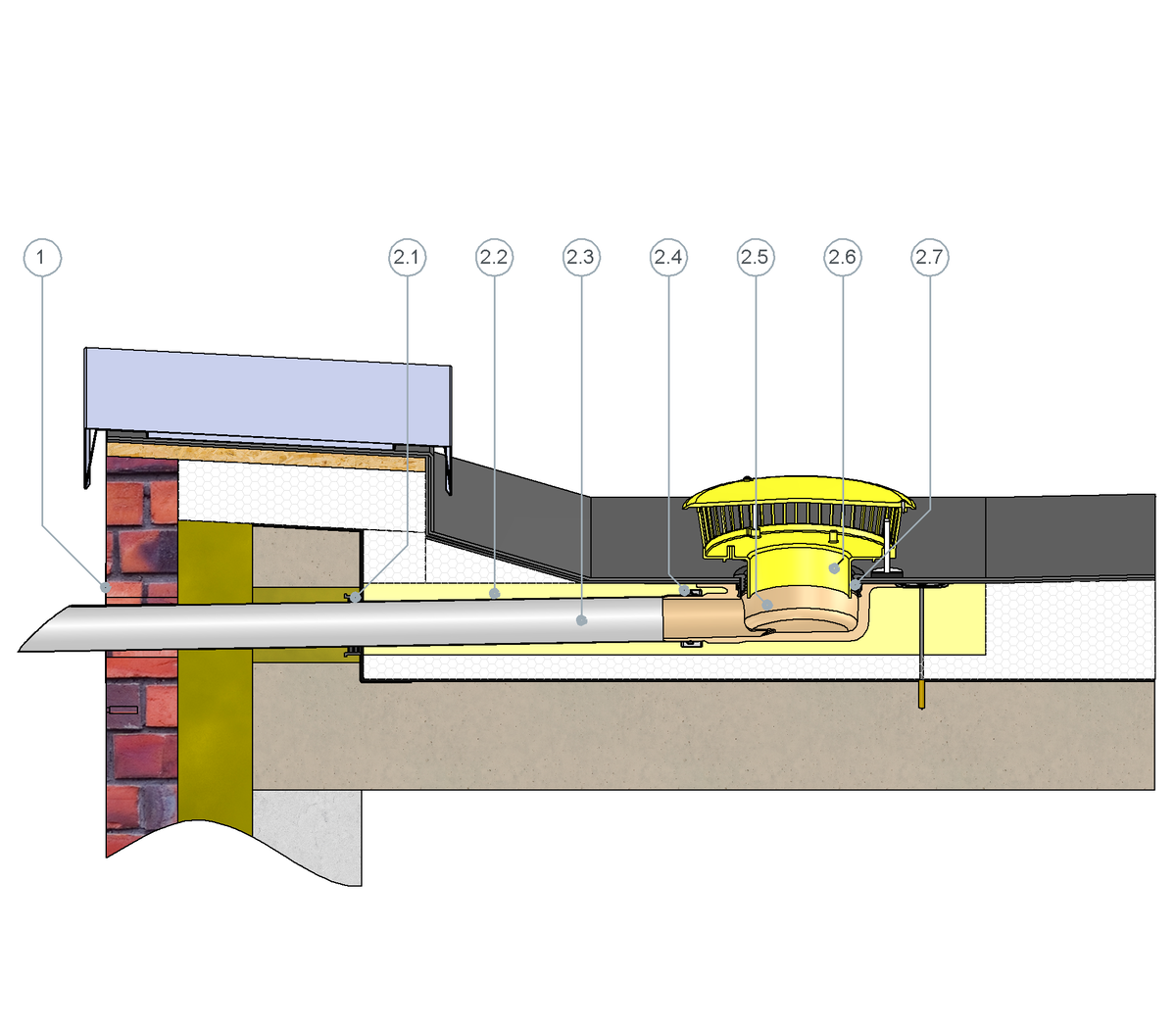

SitaIndra noodafvoerset als spuwer voor ongeventileerde dakconstructies
SitaIndra noodafvoerset bestaande uit:
2.1 SitaMore flexibele dampschermplaat
2.2 SitaIndra isolatie-element
2.3 SitaPipe Edelstahl buis
2.4 SitaPipe Edelstahl borgklem
2.5 SitaIndra afvoerelement
2.6 SitaIndra opstuwelement
2.7 Afdichtring
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband

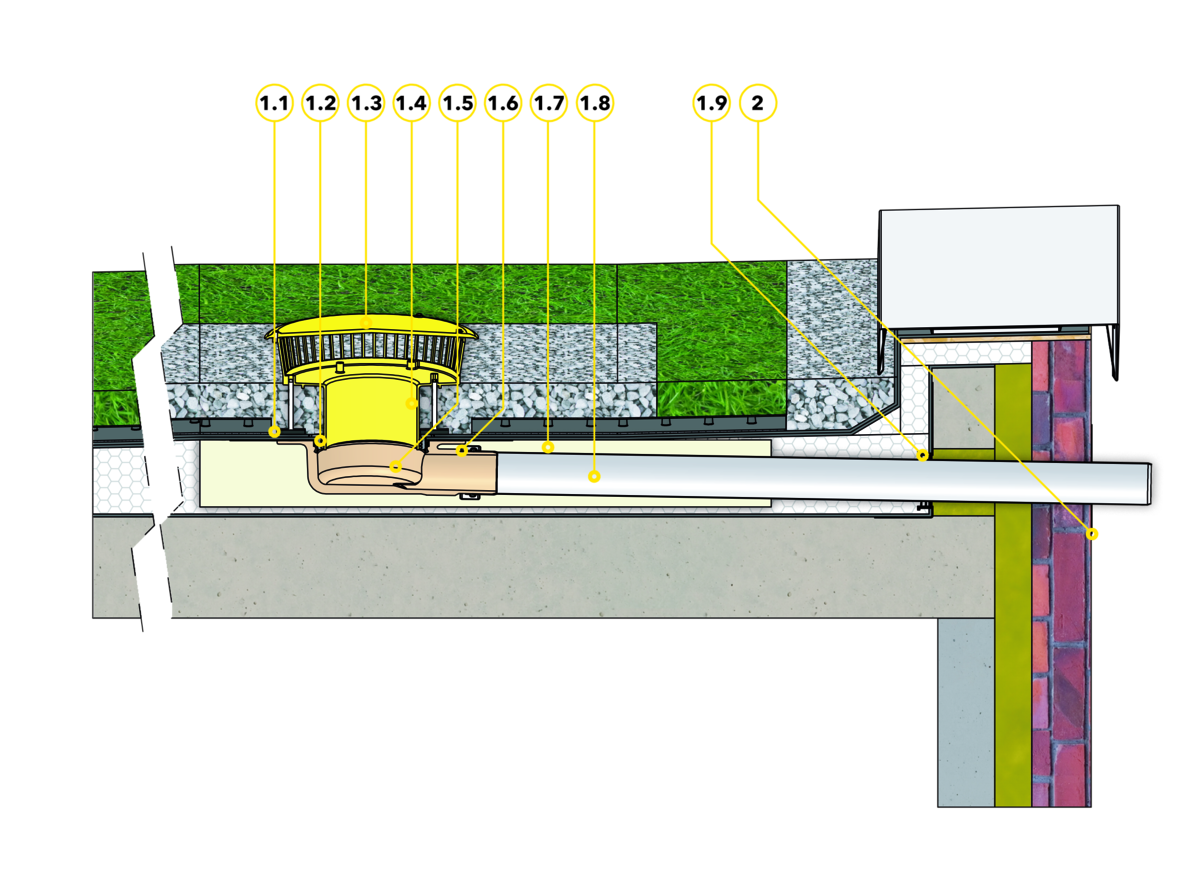

SitaIndra noodafvoerset als spuwer voor ongeventileerde dakconstructies met begroeiing
1.1 In hoogte verstelbare rubber-metalen steunpoten
1.2 Afdichting
1.3 Gesloten deksel
1.4 Overloopelement
1.5 SitaIndra afvoerelement
1.6 SitaPipe Edelstahl borgklem
1.7 SitaIndra isolatie-element
1.8 SitaPipe Edelstahl buis
1.9 SitaMore flexibele dampschermplaat
2 SitaAttika gevelafdekplaat
- Dakbegroeiing van leverancier groendaksysteem
- Draineermat
- Beschermmat
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
