Кровельный вентилятор-проходник SitaVent
проходники
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т. д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность
- Защита от обратного подпора водяного столба высотой до 2 м

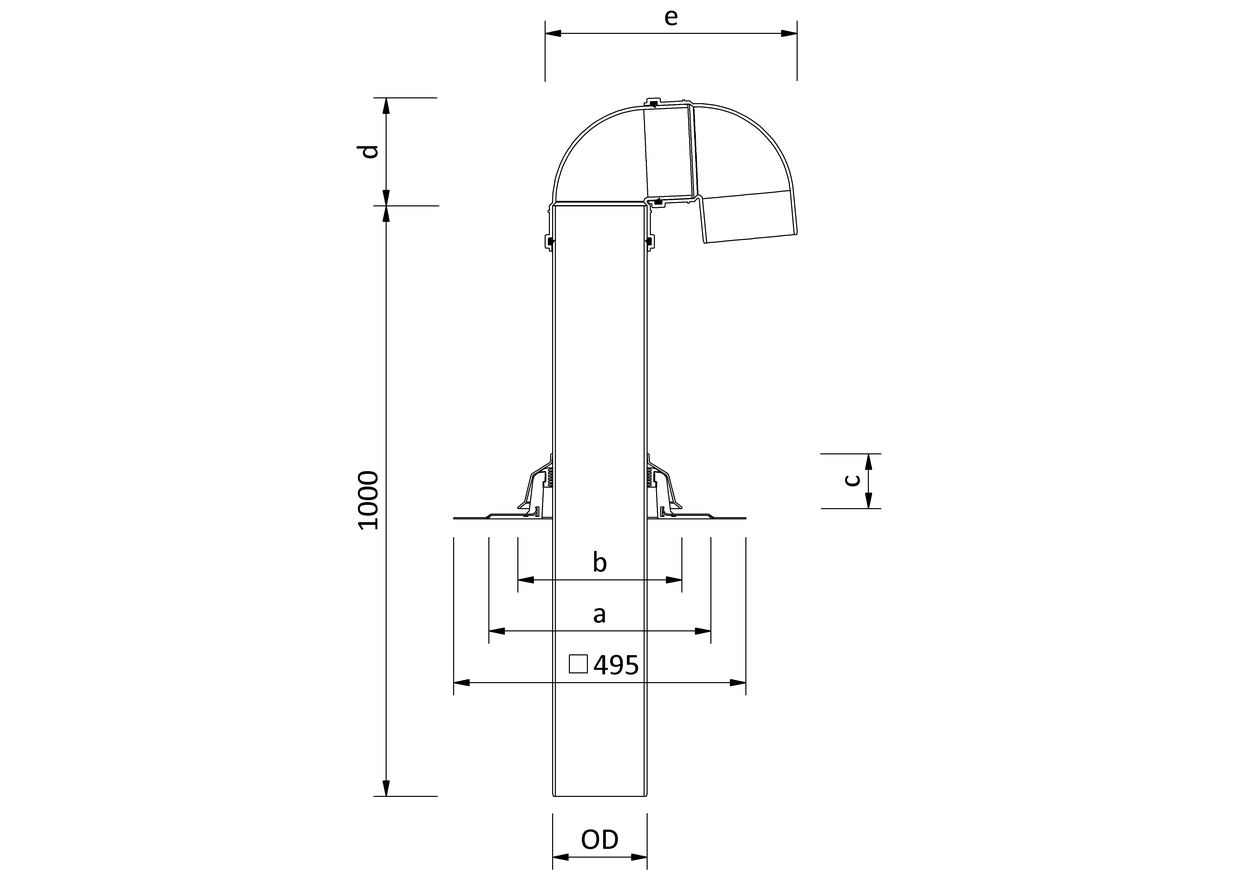

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) | a (мм) | b (мм) | c (мм) | d (mm) | e (мм) |
|---|---|---|---|---|---|---|---|
| 100 | 110 | 170 | 340 | 228 | 90 | 138 | 314 |
| 150 | 160 | 220 | 376 | 278 | 93 | 183 | 427 |
Описание услуги
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара
Кровельный проходник SitaVent, из полиуретана, с номинальным диаметром DN 100 или DN 150. С прочно вваренным соединительным фартуком (495 мм x 495 мм) из материала, соответствующего материалу гидроизоляции кровли (по желанию заказчика). В комплекте с семикромочным уплотнительным кольцом, смазкой, с двумя съемными отводами 87,3° из полипропилена и защитной крышкой из полиамида. Поставка и квалифицированный монтаж.
Кровельный проходник SitaVent в невентилируемой кровле
Кровельный проходник SitaVent состоит из:
1.1 Корпус вентилятора
1.2 Дождеотводчик
1.3 Уплотнительное кольцо
1.4 Присоединительная труба
1.5 Отвод
2 Пароизоляционный колпак SitaVent
3 Усилительная пластина SitaMore
Корпус вентилятора SitaVent состоит из:
4.1 Корпус вентилятора
4.2 Уплотнительное кольцо
1.1 Корпус вентилятора
1.2 Дождеотводчик
1.3 Уплотнительное кольцо
1.4 Присоединительная труба
1.5 Отвод
2 Пароизоляционный колпак SitaVent
3 Усилительная пластина SitaMore
Корпус вентилятора SitaVent состоит из:
4.1 Корпус вентилятора
4.2 Уплотнительное кольцо
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
Кровельный проходник SitaVent в инверсионной кровле с озеленением
Кровельный проходник SitaVent состоит из:
1.1 Корпус вентилятора с соединительным фартуком из материала на выбор заказчика
1.2 Дождеотводчик
1.3 Уплотнительное кольцо
1.4 Присоединительная труба
1.5 Отвод
2 Пароизоляционный колпак SitaVent
Корпус вентилятора SitaVent состоит из:
3.1 Корпус вентилятора с соединительным фартуком из материала на выбор заказчика
3.2 Уплотнительное кольцо
1.1 Корпус вентилятора с соединительным фартуком из материала на выбор заказчика
1.2 Дождеотводчик
1.3 Уплотнительное кольцо
1.4 Присоединительная труба
1.5 Отвод
2 Пароизоляционный колпак SitaVent
Корпус вентилятора SitaVent состоит из:
3.1 Корпус вентилятора с соединительным фартуком из материала на выбор заказчика
3.2 Уплотнительное кольцо
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- Слой озеленения в соответствии с поставщиком
- Фильтрующее полотно
- дренажные решётки
- водоотводящий разделительный слой
- теплоизоляция XPS
- гидроизоляция
- несущая конструкция
