Ремонтный вентилятор SitaVent
Кровельная вентиляция
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т. д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность
- Защита от обратного подпора водяного столба высотой до 2 м

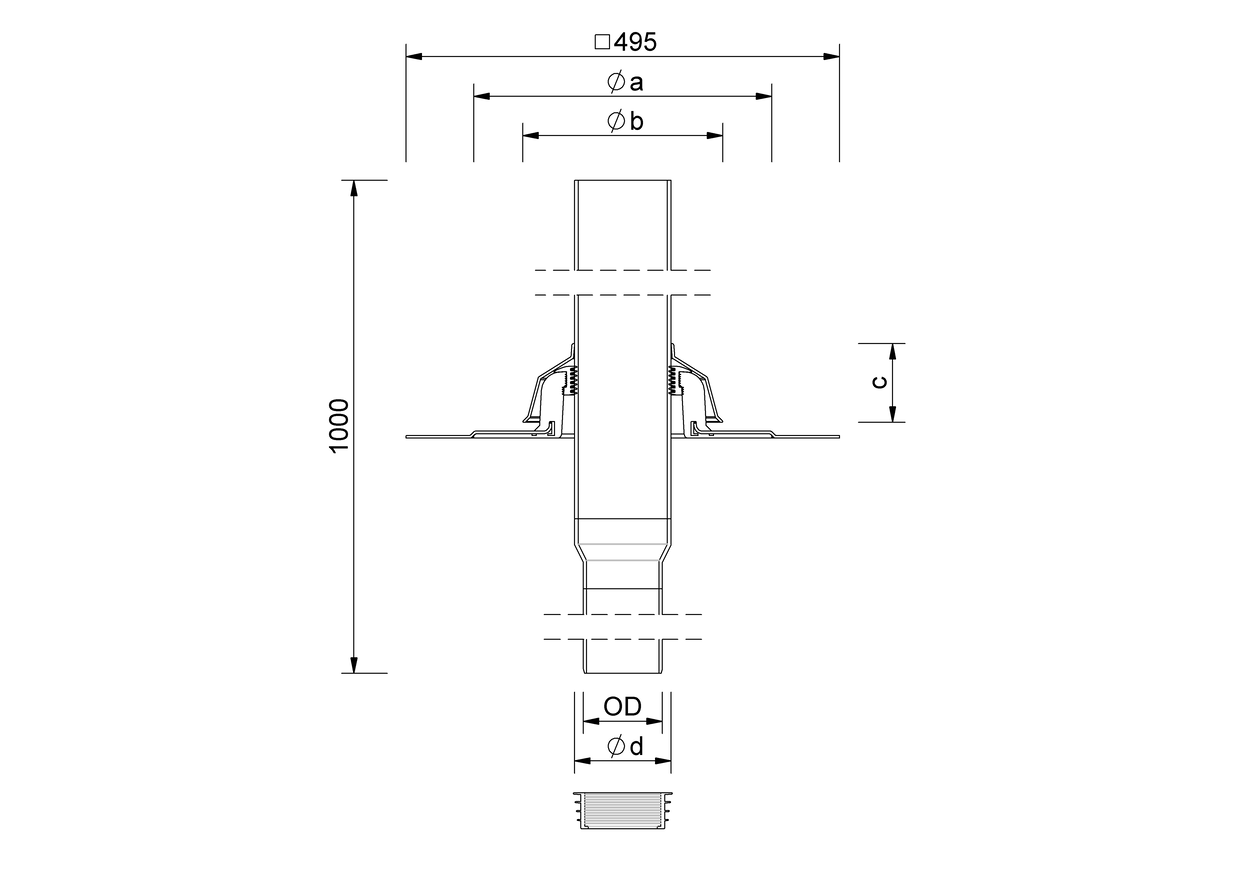

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) | a (мм) | b (мм) | c (мм) | d (mm) | Защита от обратного подпора при внутреннем диаметре от - до (мм) с манжетным уплотнением |
|---|---|---|---|---|---|---|---|
| 63 | 63 | 170 | 340 | 227 | 90 | 110 | 68 - 86 |
| 125 | 125 | 220 | 376 | 278 | 93 | 160 | 140 - 168 |
| 90 | 90 | 170 | 340 | 227 | 90 | 110 | 98 - 107 |
| 75 | 75 | 170 | 340 | 227 | 90 | 110 | 82 - 103 |
| 110 | 110 | 170 | 340 | 227 | 90 | 110 | 115 - 130 |
| 160 | 160 | 220 | 376 | 278 | 93 | 160 | 178 - 205 |
Описание услуги
Примеры монтажа
Выбор товара

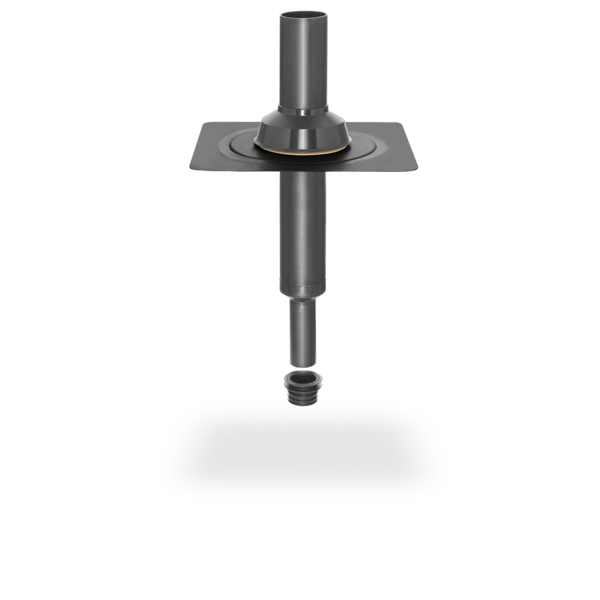

Ремонтный вентилятор SitaVent, из полиуретана, теплоизолированный, для ремонта труб вентиляции с внутренним диаметром 68–205 мм, с вваренным соединительным фартуком для гомогенного соединения с гидроизоляцией кровли. Комплектуется трубой из ПЭ длиной 1 000 мм, смазочным материалом и уплотнением от обратного подпора воды, поставка и квалифицированный монтаж.

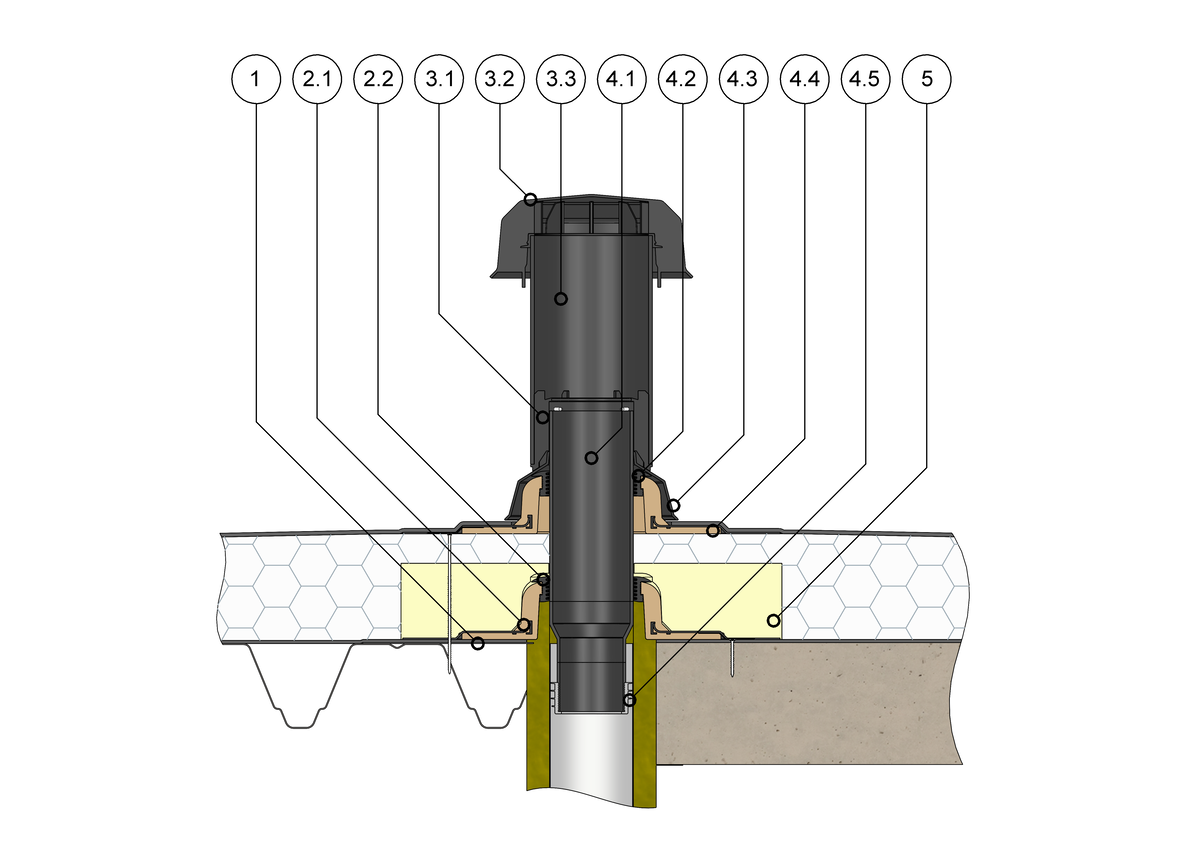

Ремонтный вентилятор SitaVent с конденсатоотводчиком SitaVent в невентилируемой кровле
1 Усилительная пластина SitaMore
Корпус вентилятора SitaVent состоит из:
2.1 Корпус вентилятора
2.2 Уплотнительное кольцо
Конденсатоотводчик SitaVent состоит из:
3.1 Переходник для трубы конденсатоотводчика
3.2 Защитный колпак
3.3 Труба конденсатоотводчика
Ремонтный вентилятор SitaVent состоит из:
4.1 Присоединительная труба
4.2 Уплотнительное кольцо
4.3 Дождеотводчик
4.4 Корпус вентилятора
4.5 Уплотнение

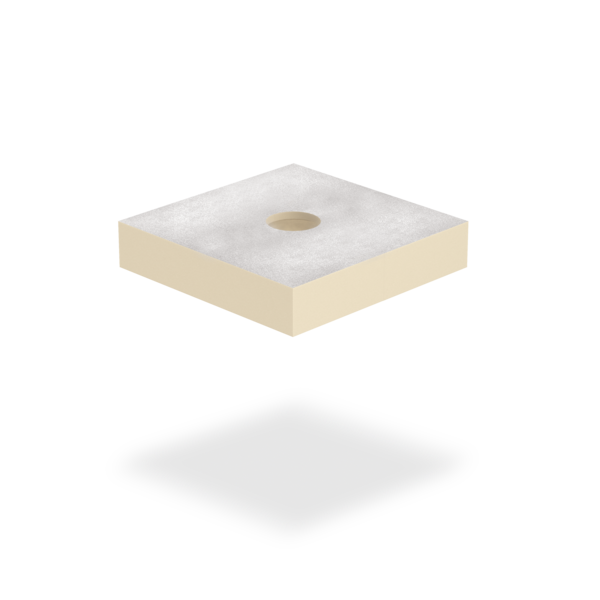

5 Изоляционная плита корпуса вентилятора SitaVent
Корпус вентилятора SitaVent состоит из:
2.1 Корпус вентилятора
2.2 Уплотнительное кольцо
Конденсатоотводчик SitaVent состоит из:
3.1 Переходник для трубы конденсатоотводчика
3.2 Защитный колпак
3.3 Труба конденсатоотводчика
Ремонтный вентилятор SitaVent состоит из:
4.1 Присоединительная труба
4.2 Уплотнительное кольцо
4.3 Дождеотводчик
4.4 Корпус вентилятора
4.5 Уплотнение
5 Изоляционная плита корпуса вентилятора SitaVent
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
+
