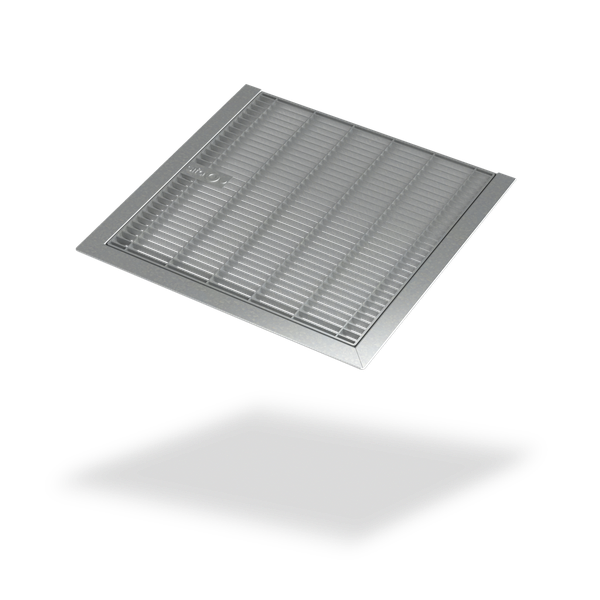

SitaDrain® cadre profilé
Drainage
- Produits
SitaDrain Cadre profilé
Drainage
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

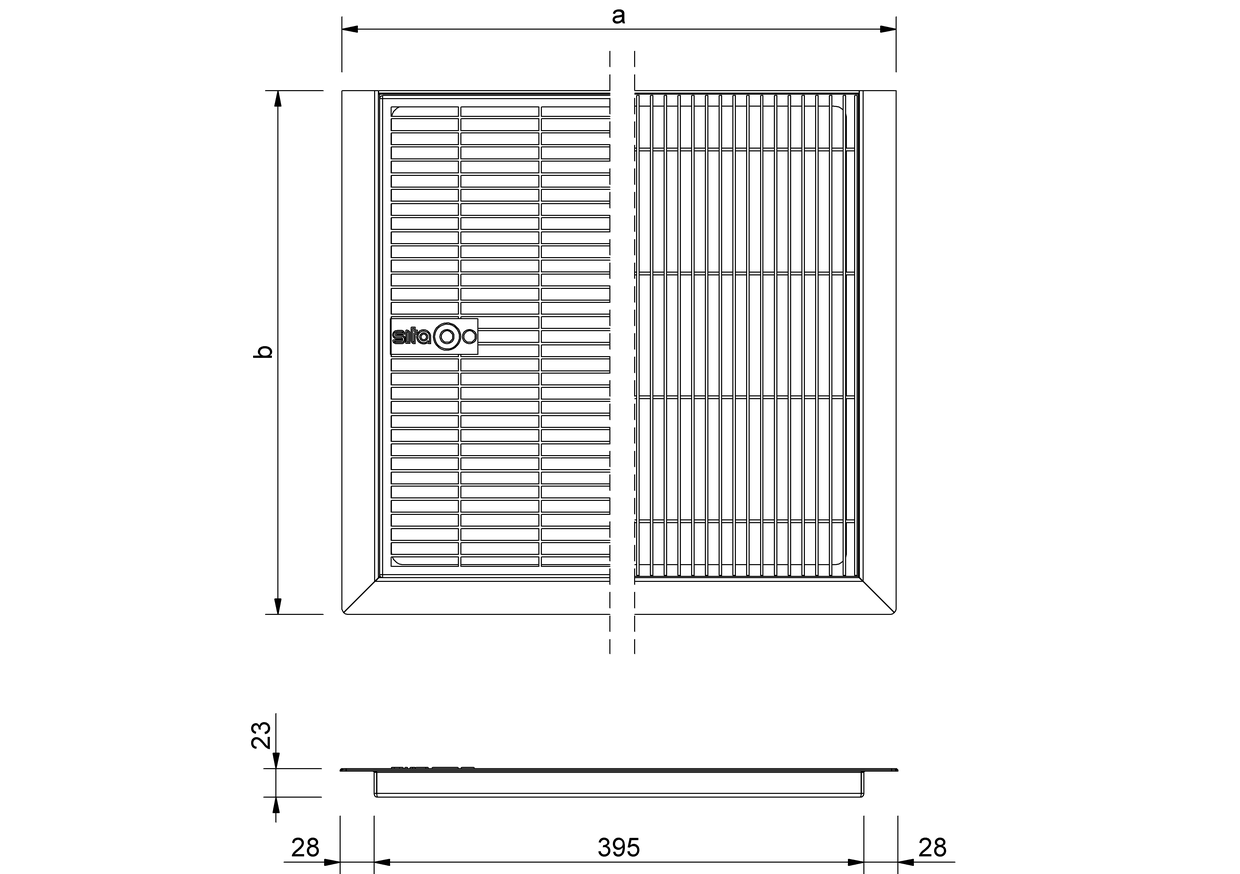

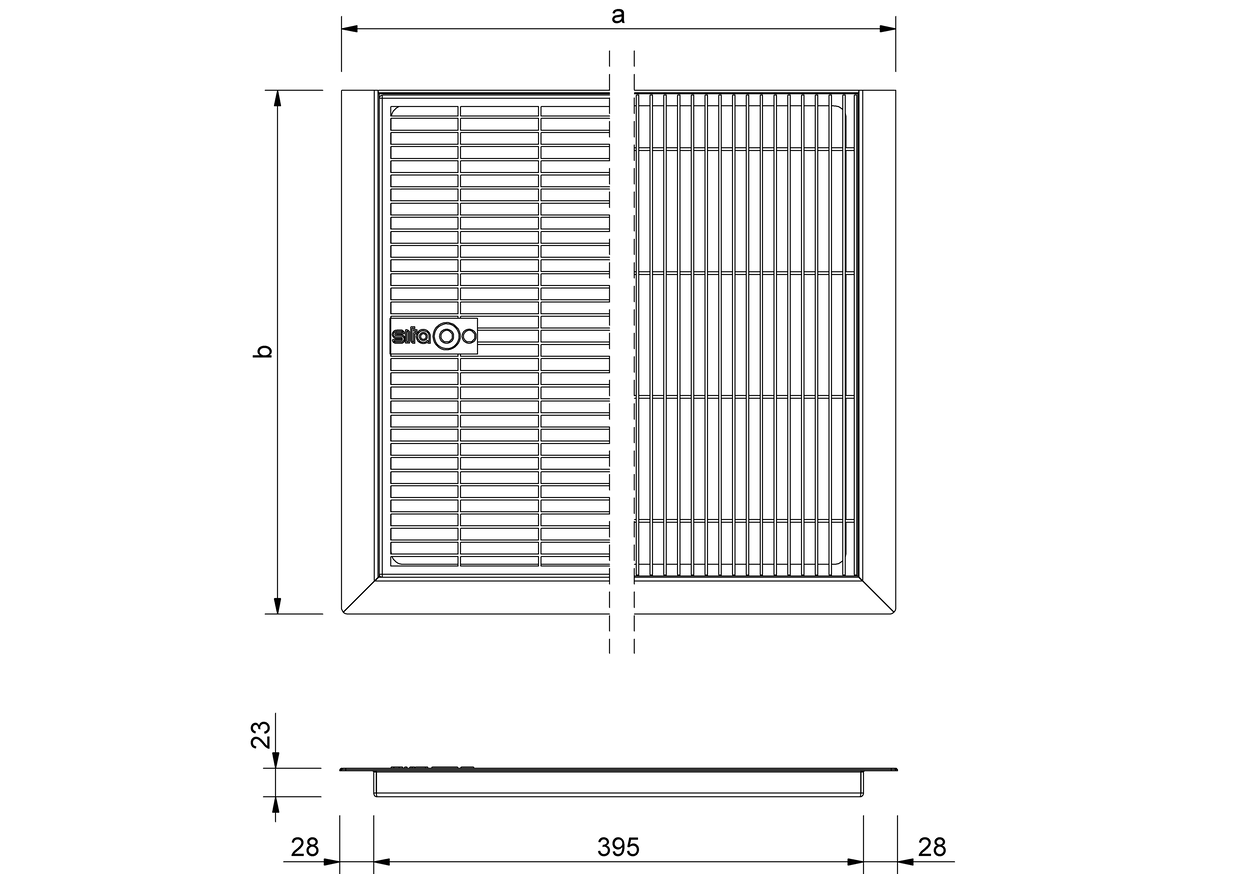

Schéma technique
| a (mm) | b (mm) |
|---|---|
| 450 | 425 |
Texte explicatif
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles
SitaDrain® Cadre profilé avec grille intercalaire pour avaloirs d’acrotère, en acier galvanisé, classe de charge K3 selon NBN EN 1253-2, adapté au passage de chaises roulantes, dimensions de découpe 400 x 400 mm, avec cadre profilé périphérique pour la réception de la grille et appui à trois faces sur le dallage. Fourniture et pose selon les règles de l'art.
SitaDrain Cadre profilé avec SitaEasy pour l’évacuation principale sur les toitures inversées
1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude
5 SitaAttika Plaque de recouvrement de façade
6 SitaMore Manchon d’étanchéité pour système d’isolation thermique extérieure par enduit
7 SitaEasy

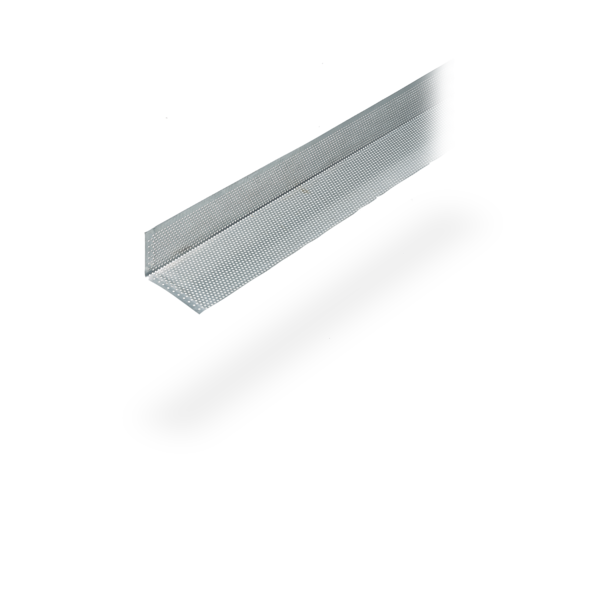

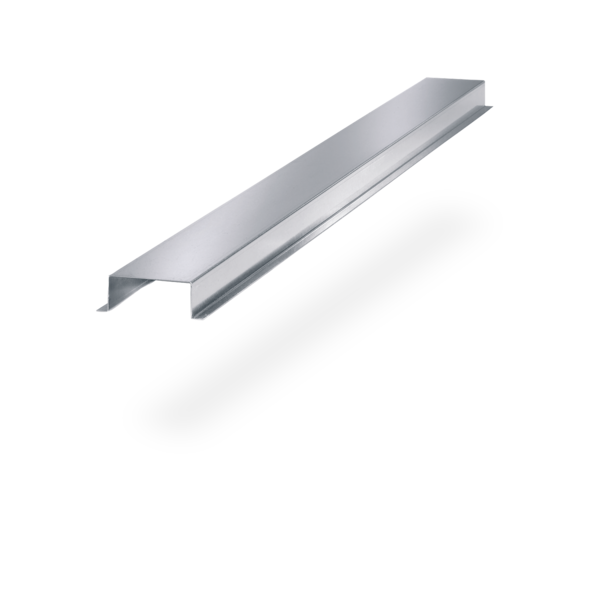

8 SitaDrain® Garde-gravier
SitaDrain® Cadre profilé se compose de :
9.1 Cadre profilé
9.2 Grille de visite
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude
5 SitaAttika Plaque de recouvrement de façade
6 SitaMore Manchon d’étanchéité pour système d’isolation thermique extérieure par enduit
7 SitaEasy
8 SitaDrain® Garde-gravier
SitaDrain® Cadre profilé se compose de :
9.1 Cadre profilé
9.2 Grille de visite
Structure de toiture inversée selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage
- Lit de gravier ou de gravillons
- Non-tissé filtrant
- Tapis de drainage
- Isolation thermique XPS
- Tapis de protection
- Étanchéité
- Élément porteur

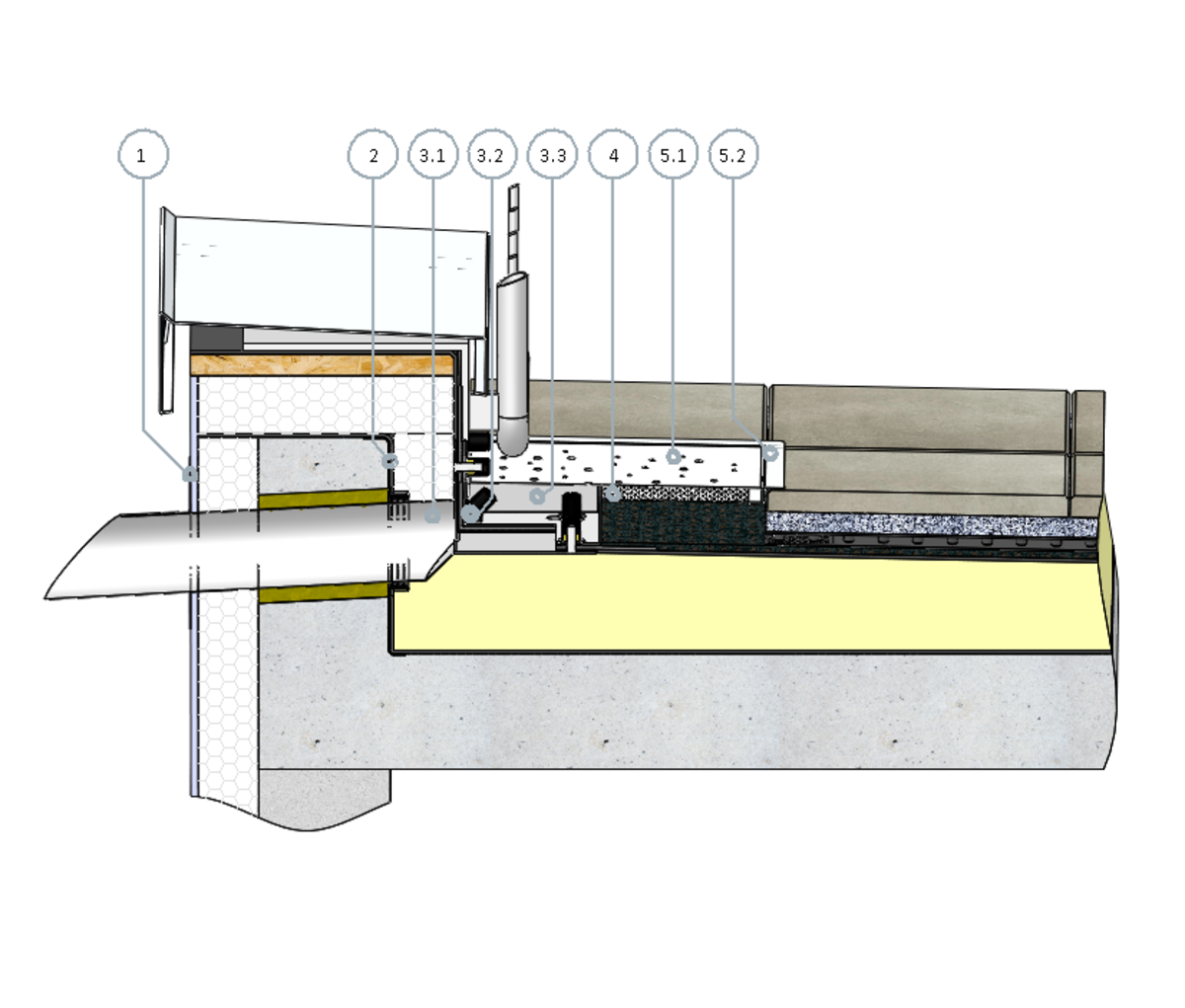

SitaRondo avec élément de retenue à bride libre et SitaDrain Cadre profilé dans une structure non ventilée avec dallage sur lit de gravillons
1 SitaAttika Plaque de recouvrement de façade
2 SitaMore Plaque pare-vapeur flexible
SitaRondo avec élément de retenue à bride libre se compose de :
3.1 SitaRondo
3.2 Vis, rondelles plates et joints
3.3 Élément de retenue à bride libre
4 SitaDrain® Garde-gravier
SitaDrain® Cadre profilé se compose de :
5.1 Grille de visite
5.2 Cadre profilé
2 SitaMore Plaque pare-vapeur flexible
SitaRondo avec élément de retenue à bride libre se compose de :
3.1 SitaRondo
3.2 Vis, rondelles plates et joints
3.3 Élément de retenue à bride libre
4 SitaDrain® Garde-gravier
SitaDrain® Cadre profilé se compose de :
5.1 Grille de visite
5.2 Cadre profilé
Structure non ventilée avec dallage sur lit de gravillons selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage
- Lit de gravillons
- Non-tissé drainant
- Drainage de surface
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction
SitaEasy et SitaEasy Élément de retenue avec SitaDrain® Cadre profilé dans une structure non ventilée avec dallage sur plots
1 SitaAttika Plaque de recouvrement de façade
2 SitaPipe Acier inoxydable Tuyau
3 SitaMore Plaque pare-vapeur flexible
4 SitaPipe Acier inoxydable Collier de serrage
5 SitaEasy
SitaEasy Élément de retenue se compose de :
6.1 Joint
6.2 Corps de base pour élément de retenue
SitaDrain Cadre profilé se compose de :
7.1 Grille de visite
7.2 Cadre profilé
2 SitaPipe Acier inoxydable Tuyau
3 SitaMore Plaque pare-vapeur flexible
4 SitaPipe Acier inoxydable Collier de serrage
5 SitaEasy
SitaEasy Élément de retenue se compose de :
6.1 Joint
6.2 Corps de base pour élément de retenue
SitaDrain Cadre profilé se compose de :
7.1 Grille de visite
7.2 Cadre profilé
Structure non ventilée avec dallage sur plots selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage sur plots
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction
SitaVasant Double und SitaDrain Profilrahmen im nicht belüfteten Dachaufbau mit Plattenbelag
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaMore Dichtmanschette
5 SitaVasant Double Übergangsstück
SitaVasant Double bestehend aus:
6.1 Rohr
6.2 Dampfsperrplatte
6.3 Sicherungsschelle
6.4 Gully
6.5 Notentwässerungskanal mit Dichtung für Wasserfangkasten
6.6 Gelenkfuß
SitaDrain Profilrahmen bestehend aus:
7.1 Gitterrost
7.2 Profilrahmen
8 SitaVasant Dämmkörper horizontal
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaMore Dichtmanschette
5 SitaVasant Double Übergangsstück
SitaVasant Double bestehend aus:
6.1 Rohr
6.2 Dampfsperrplatte
6.3 Sicherungsschelle
6.4 Gully
6.5 Notentwässerungskanal mit Dichtung für Wasserfangkasten
6.6 Gelenkfuß
SitaDrain Profilrahmen bestehend aus:
7.1 Gitterrost
7.2 Profilrahmen
8 SitaVasant Dämmkörper horizontal
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Dämmung
- Dampfsperre
- Unterkonstruktion
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaDrain® cadre profilé | N° d'article | ||
|---|---|---|---|
Acier galvanisé | |||
| Grille caillebotis | 20404034 | Voir le produit | |
| Grille à barres longitudinales | 20404035 | Voir le produit |
+
