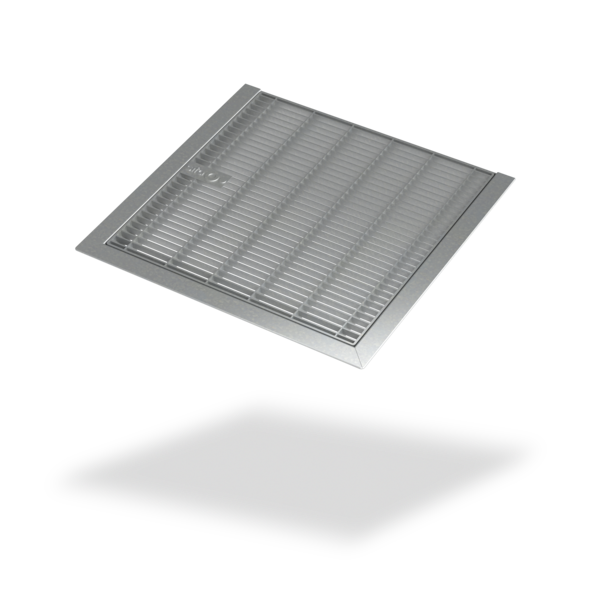

SitaDrain® profielframe
Afwateringsroosters
- Producten
SitaDrain® geprofileerd kader
Afwateringsroosters
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

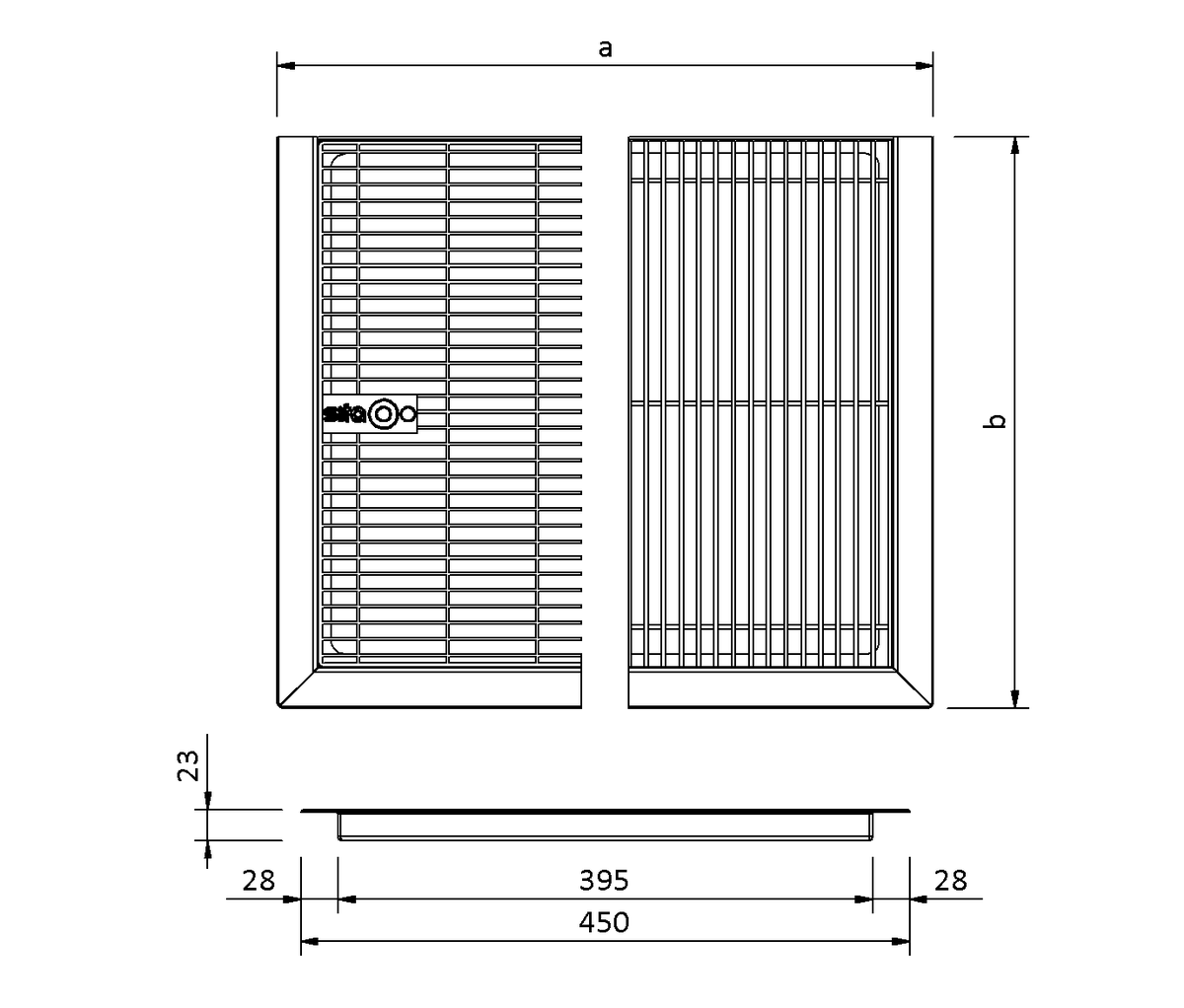

Technische tekening
| a (mm) | b (mm) |
|---|---|
| 450 | 425 |
Prestatiebeschrijving
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie
SitaDrain® profielframe met inlegrooster voor dakopstandkolken,van verzinkt staal, belastingklasse K3 conform NEN EN 1253-2, met rolstoel berijdbaar, uitsparing 400 x 400 mm, met omvattend profielframe als basis voor het rooster en driezijdige overgang op de betegeling, geleverd en deskundig ingebouwd.

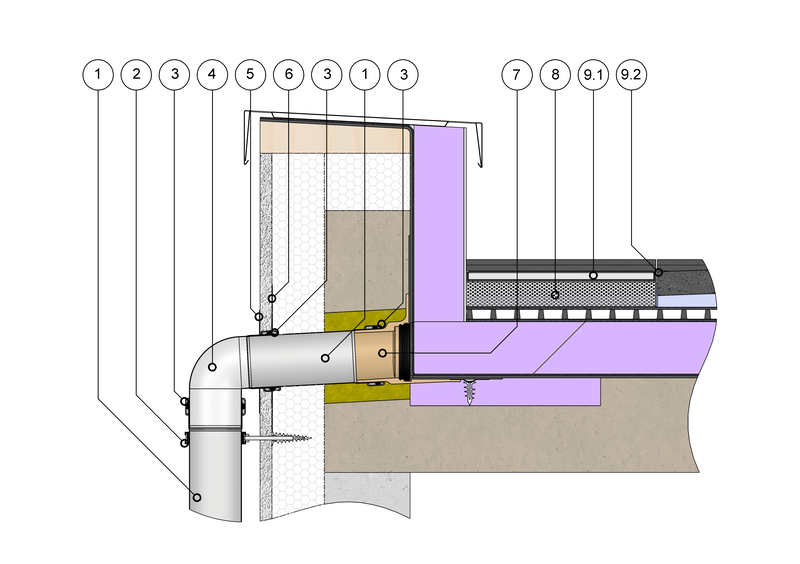

SitaDrain profielframe met SitaEasy voor hoofdafvoer van omkeerdak
1 SitaPipe roestvrijstalen buis
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
5 SitaAttika gevelafdekplaat
6 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
7. SitaEasy
8. SitaDrain® grindkering
SitaDrain® profielframe bestaande uit:
9.1 Profielframe
9.2 Inspectierooster
2 SitaPipe buisbeugel roestvrij staal
3 SitaPipe verankeringsbeugel roestvrij staal
4 SitaPipe roestvrijstalen bocht
5 SitaAttika gevelafdekplaat
6 SitaMore afdichtslabbe voor WDVS (thermische buitenisolatiesystemen)
7. SitaEasy
8. SitaDrain® grindkering
SitaDrain® profielframe bestaande uit:
9.1 Profielframe
9.2 Inspectierooster
Omkeerdakopbouw conform algemeen erkende vaktechnische regels, met:
- Bekledingsplaten
- Grind- of steenslagbed
- Filtervlies
- Draineermat
- Thermische isolatie uit geëxtrudeerd polystyreenschuim (XPS)
- Beschermmat
- Afdichting
- Onderconstructie

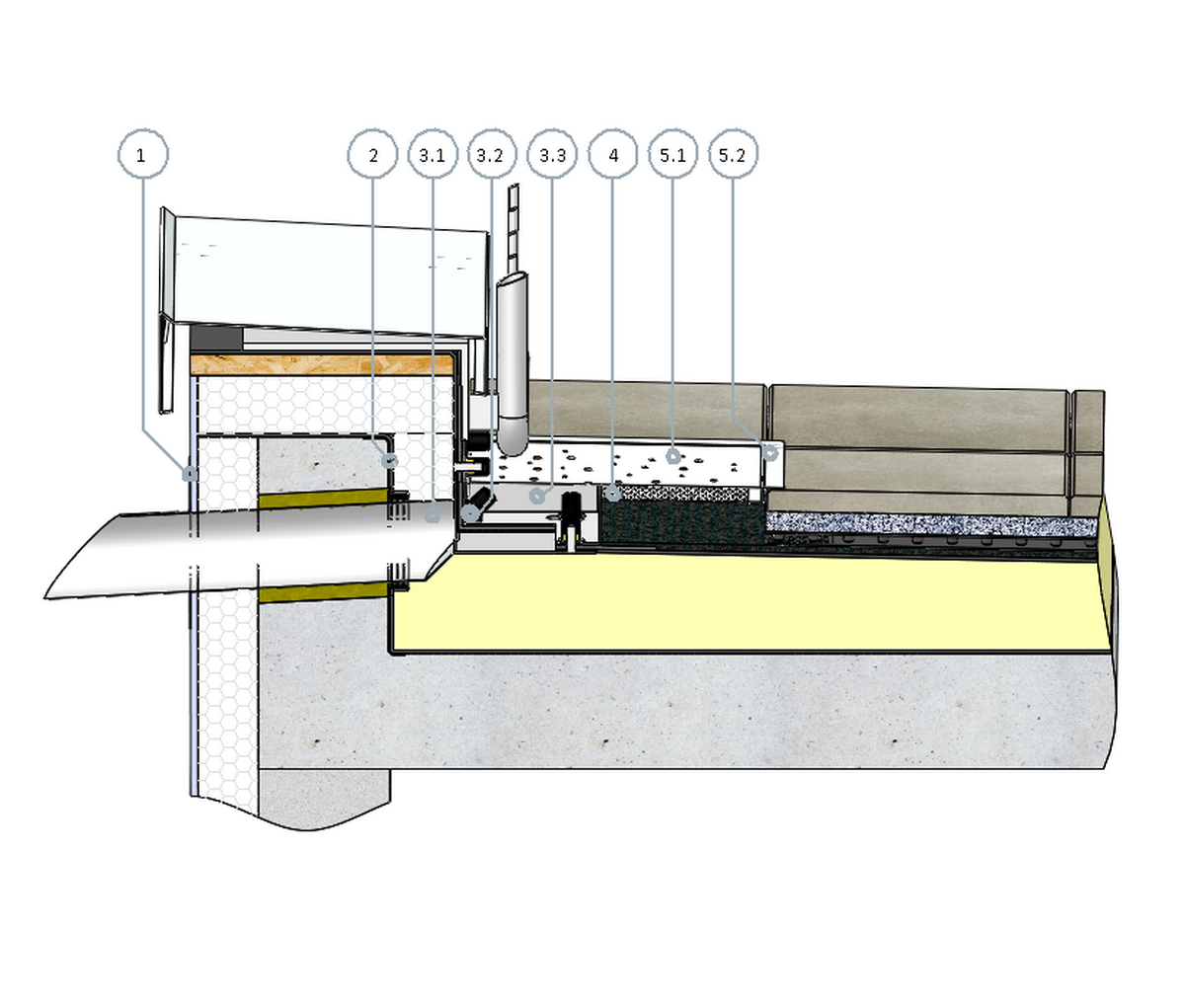

SitaRondo met overloopflens en SitaDrain® geprofileerd frame voor ongeventileerde dakconstructies met bekledingsplaten op grindbed
1 SitaAttika gevelafdekplaat
2 SitaMore flexibele dampschermplaat
SitaRondo met losse stuwflens bestaande uit:
3.1 SitaRondo
3.2 Schroeven, sluitringen en afdichtingen
3.3 Stuwflens
4. SitaDrain® grindkering
SitaDrain® profielframe bestaande uit:
5.1 Inspectierooster
5.2 Profielframe
2 SitaMore flexibele dampschermplaat
SitaRondo met losse stuwflens bestaande uit:
3.1 SitaRondo
3.2 Schroeven, sluitringen en afdichtingen
3.3 Stuwflens
4. SitaDrain® grindkering
SitaDrain® profielframe bestaande uit:
5.1 Inspectierooster
5.2 Profielframe
Niet geventileerde dakconstructie conform de aaRdT met plaatbedekking in grindbed met:
- Plaatbedekking
- Grindbed
- Filtervlies
- Oppervlaktedrainage
- Bouwbeschermingsmat
- Afdichting
- .Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband

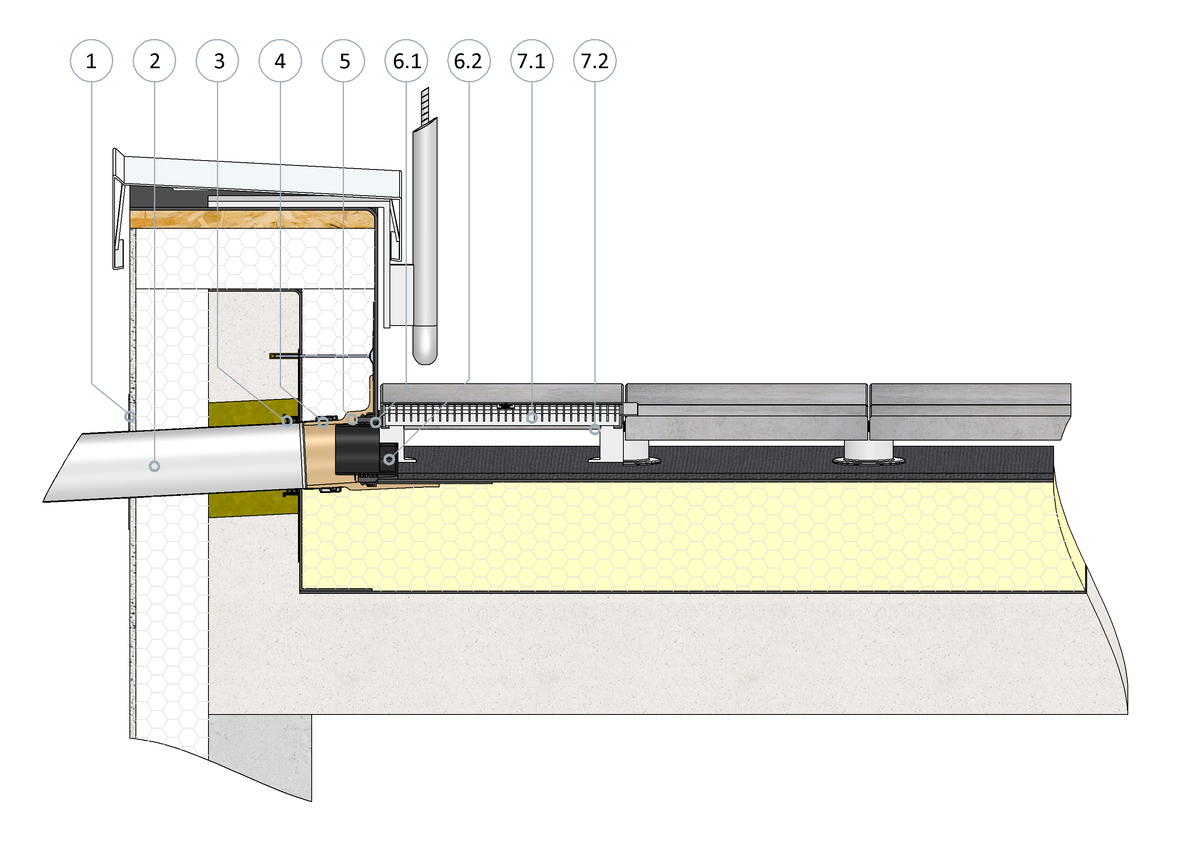

SitaEasy en SitaEasy opstuwelement met SitaDrain® profielframe in niet-geventileerde dakopbouw met bekledingsplaten op steltdragers
1 SitaAttika gevelafdekplaat
2 SitaPipe roestvrijstalen buis
3 SitaMore flexibele dampschermplaat
4 SitaPipe roestvrijstalen verankeringsbeugel
5 SitaEasy
SitaEasy stuwelement bestaande uit:
6.1 Afdichting
6.2 Stuwelement afvoerelement
SitaDrain® profielframe bestaande uit:
7.1 Inspectierooster
7.2 Profielframe
2 SitaPipe roestvrijstalen buis
3 SitaMore flexibele dampschermplaat
4 SitaPipe roestvrijstalen verankeringsbeugel
5 SitaEasy
SitaEasy stuwelement bestaande uit:
6.1 Afdichting
6.2 Stuwelement afvoerelement
SitaDrain® profielframe bestaande uit:
7.1 Inspectierooster
7.2 Profielframe
Ongeventileerde dakopbouw (warmdaksysteem) met bekledingsplaten op dragers conform algemeen erkende vaktechnische regels, bestaande uit:
- Bekledingsplaten op dragers
- Beschermmat
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- li>Opening in de dakopstand met voegband

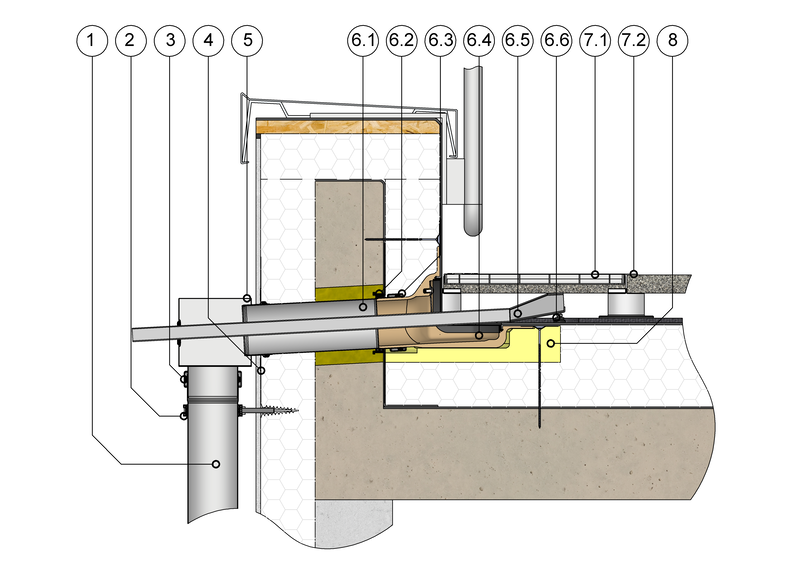

SitaVasant Double und SitaDrain Profilrahmen im nicht belüfteten Dachaufbau mit Plattenbelag
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaMore Dichtmanschette
5 SitaVasant Double Übergangsstück
SitaVasant Double bestehend aus:
6.1 Rohr
6.2 Dampfsperrplatte
6.3 Sicherungsschelle
6.4 Gully
6.5 Notentwässerungskanal mit Dichtung für Wasserfangkasten
6.6 Gelenkfuß
SitaDrain Profilrahmen bestehend aus:
7.1 Gitterrost
7.2 Profilrahmen
8 SitaVasant Dämmkörper horizontal
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaMore Dichtmanschette
5 SitaVasant Double Übergangsstück
SitaVasant Double bestehend aus:
6.1 Rohr
6.2 Dampfsperrplatte
6.3 Sicherungsschelle
6.4 Gully
6.5 Notentwässerungskanal mit Dichtung für Wasserfangkasten
6.6 Gelenkfuß
SitaDrain Profilrahmen bestehend aus:
7.1 Gitterrost
7.2 Profilrahmen
8 SitaVasant Dämmkörper horizontal
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Dämmung
- Dampfsperre
- Unterkonstruktion
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaDrain® profielframe | Artikelnummer | ||
|---|---|---|---|
Verzinkt staal | |||
| Maasrooster | 20404034 | Product tonen | |
| Staafrooster | 20404035 | Product tonen |
+
