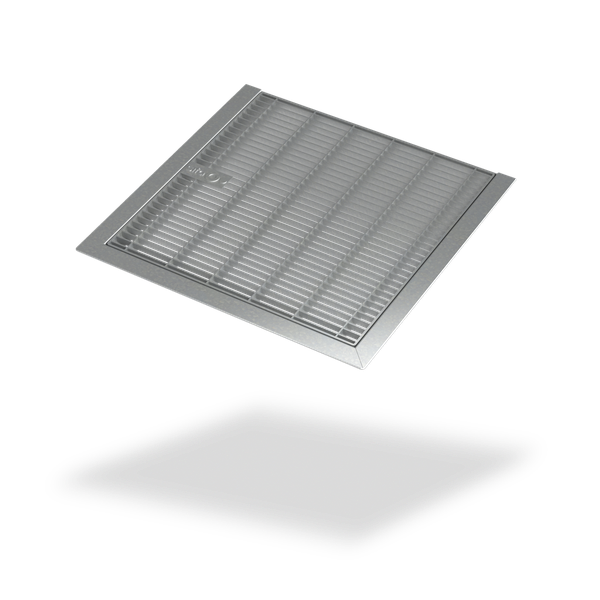

SitaDrain® Profilrahmen
Drainage
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV-/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

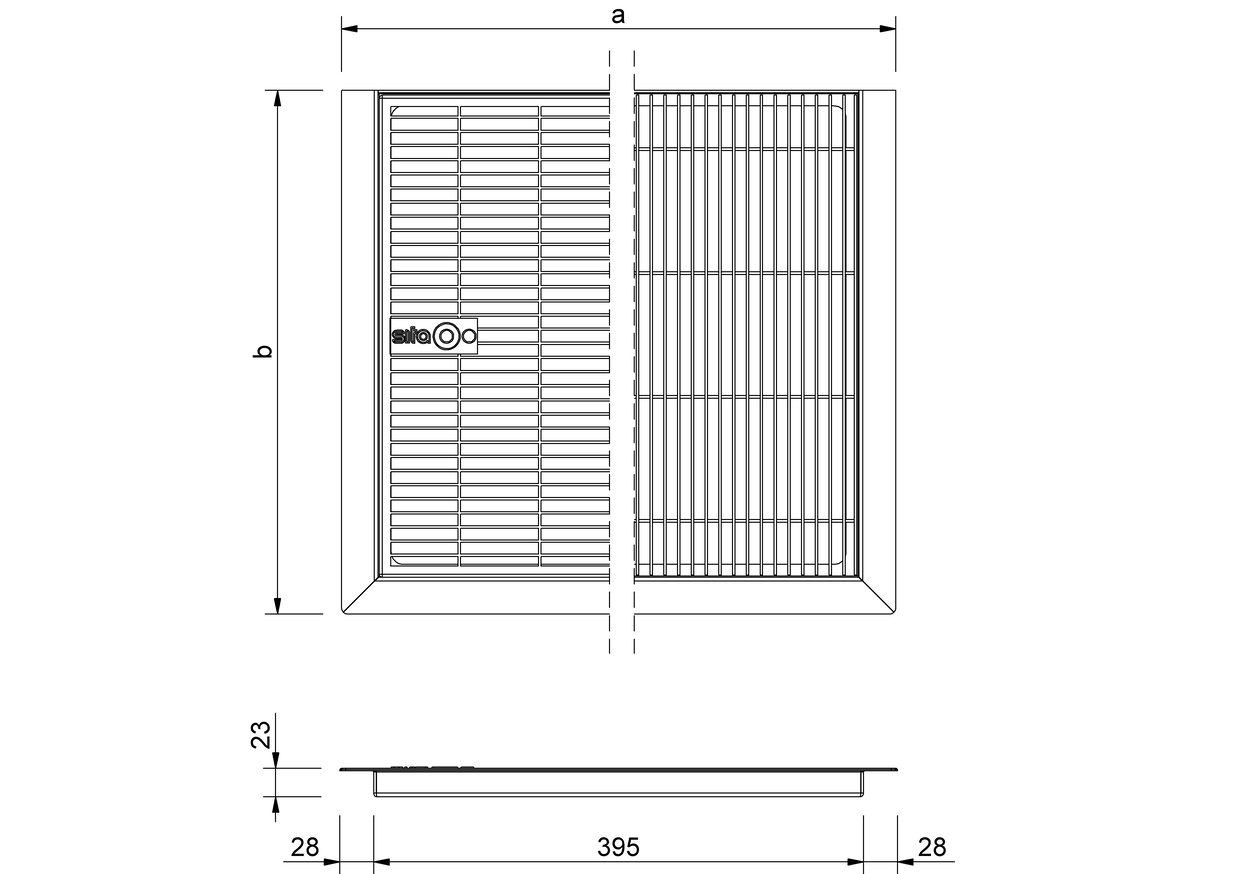

Technische Zeichnung
| a (mm) | b (mm) |
|---|---|
| 450 | 425 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
PDF SitaRondo_mit_Anstaulosflansch_und_SitaDrain_Profilrahmen_im_nichtbeluefteten_Dachaufbau_mit_Plattenbelag_im_Splittbett.pdf
PDF SitaEasy_und_SitaEasy_Anstauelement_mit_SitaDrain_Profilrahmen_im_nicht_beluefteten_Dachaufbau_mit_Plattenbelag_auf_Stelzlage.pd
Artikelauswahl
SitaDrain® Profilrahmen mit Einlegerost für Attikagullys, aus Stahl verzinkt, Belastungsklasse K3 nach DIN EN 1253-2, rollstuhlbefahrbar, Ausschnittmaß 400 x 400 mm, mit umlaufendem Profilrahmen zur Aufnahme des Rostes und dreiseitigen Auflage auf dem Plattenbelag, liefern und fachgerecht einbauen.
SitaDrain Profilrahmen mit SitaEasy für die Hauptentwässerung im Umkehrdach
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dichtmanschette für WDVS
7 SitaEasy
8 SitaDrain® Kiesleiste
SitaDrain® Profilrahmen bestehend aus:
9.1 Profilrahmen
9.2 Revisionsrost
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen
5 SitaAttika Fassaden-Abdeckplatte
6 SitaMore Dichtmanschette für WDVS
7 SitaEasy
8 SitaDrain® Kiesleiste
SitaDrain® Profilrahmen bestehend aus:
9.1 Profilrahmen
9.2 Revisionsrost
Umkehrdachaufbau nach den aaRdT mit:
- Plattenbelag
- Kies- oder Splittbett
- Filtervlies
- Drainagematte
- XPS Wärmedämmung
- Bautenschutzmatte
- Abdichtung
- Unterkonstruktion

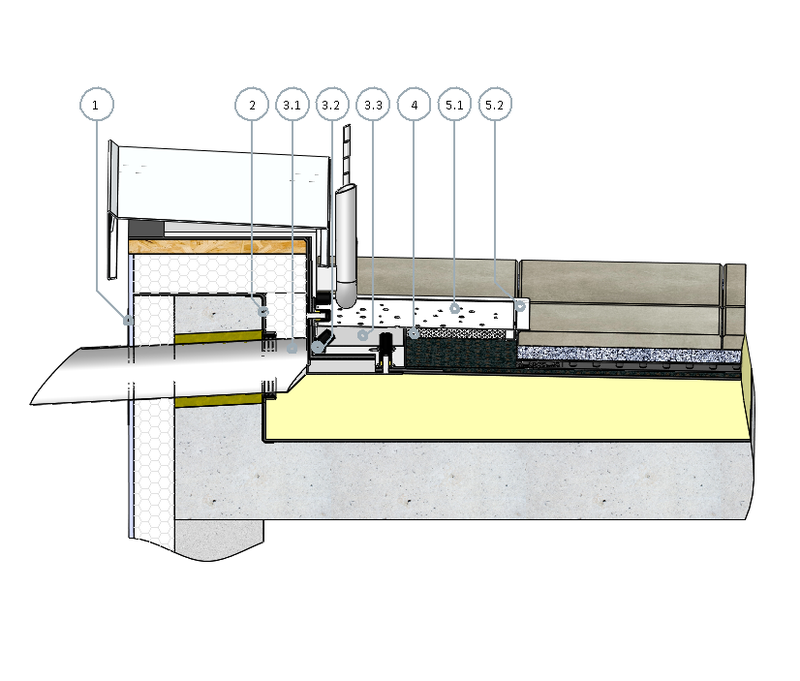

SitaRondo mit Anstaulosflansch und SitaDrain Profilrahmen im nichtbelüfteten Dachaufbau mit Plattenbelag im Splittbett
1 SitaAttika Fassaden-Abdeckplatte
2 SitaMore Dampfsperrplatte flex
SitaRondo mit Anstaulosflansch bestehend aus:
3.1 SitaRondo
3.2 Schrauben, Unterlegscheiben und Dichtungen
3.3 Anstaulosflansch
4 SitaDrain® Kiesleiste
SitaDrain® Profilrahmen bestehend aus:
5.1 Revisionsrost
5.2 Profilrahmen
2 SitaMore Dampfsperrplatte flex
SitaRondo mit Anstaulosflansch bestehend aus:
3.1 SitaRondo
3.2 Schrauben, Unterlegscheiben und Dichtungen
3.3 Anstaulosflansch
4 SitaDrain® Kiesleiste
SitaDrain® Profilrahmen bestehend aus:
5.1 Revisionsrost
5.2 Profilrahmen
Nicht belüfteter Dachaufbau nach den aaRdT mit Plattenbelag im Splittbett mit:
- Plattenbelag
- Splittbett
- Filtervlies
- Flächendrainage
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
SitaEasy und SitaEasy Anstauelement mit SitaDrain® Profilrahmen im nicht belüfteten Dachaufbau mit Plattenbelag auf Stelzlager
1 SitaAttika Fassaden-Abdeckplatte
2 SitaPipe Edelstahl Rohr
3 SitaMore Dampfsperrplatte flex
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaEasy
SitaEasy Anstauelement bestehend aus:
6.1 Dichtung
6.2 Anstauelement Grundkörper
SitaDrain® Profilrahmen bestend aus:
7.1 Revisionsrost
7.2 Profilrahmen
2 SitaPipe Edelstahl Rohr
3 SitaMore Dampfsperrplatte flex
4 SitaPipe Edelstahl Sicherungsschelle
5 SitaEasy
SitaEasy Anstauelement bestehend aus:
6.1 Dichtung
6.2 Anstauelement Grundkörper
SitaDrain® Profilrahmen bestend aus:
7.1 Revisionsrost
7.2 Profilrahmen
Nicht belüfteter Dachaufbau mit Plattenbelag auf Stelzlager nach den aaRdT mit:
- Plattenbelag auf Stelzlager
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Einbaubeispiele
PDF SitaDrain_Profilrahmen_mit_SitaEasy_fuer_die_Hauptentwaesserung_im_Umkehrdach.pdfPDF SitaRondo_mit_Anstaulosflansch_und_SitaDrain_Profilrahmen_im_nichtbeluefteten_Dachaufbau_mit_Plattenbelag_im_Splittbett.pdf
PDF SitaEasy_und_SitaEasy_Anstauelement_mit_SitaDrain_Profilrahmen_im_nicht_beluefteten_Dachaufbau_mit_Plattenbelag_auf_Stelzlage.pd
| SitaDrain® Profilrahmen | Artikel Nr. | ||
|---|---|---|---|
 Stahl verzinkt | |||
| Gitterrost | 20404034 | Zum Produkt | |
| Längsstabrost | 20404035 | Zum Produkt |
+
