SitaDrain® Дренажная рамка парапета

Дренажные решётки

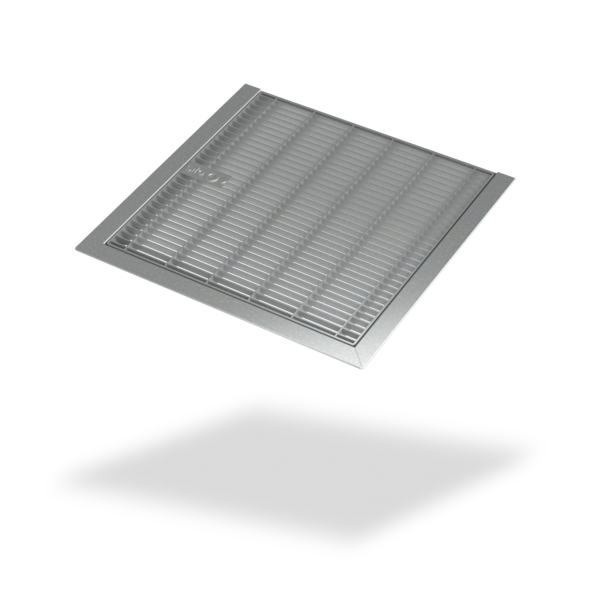

Foto_S_SitaDrain_Profilrahmen_Gitterrost_verzinkt.tif

Свойства

Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т. д.)
Высокая ударопрочность и сопротивляемость нагрузкам
Долговечность

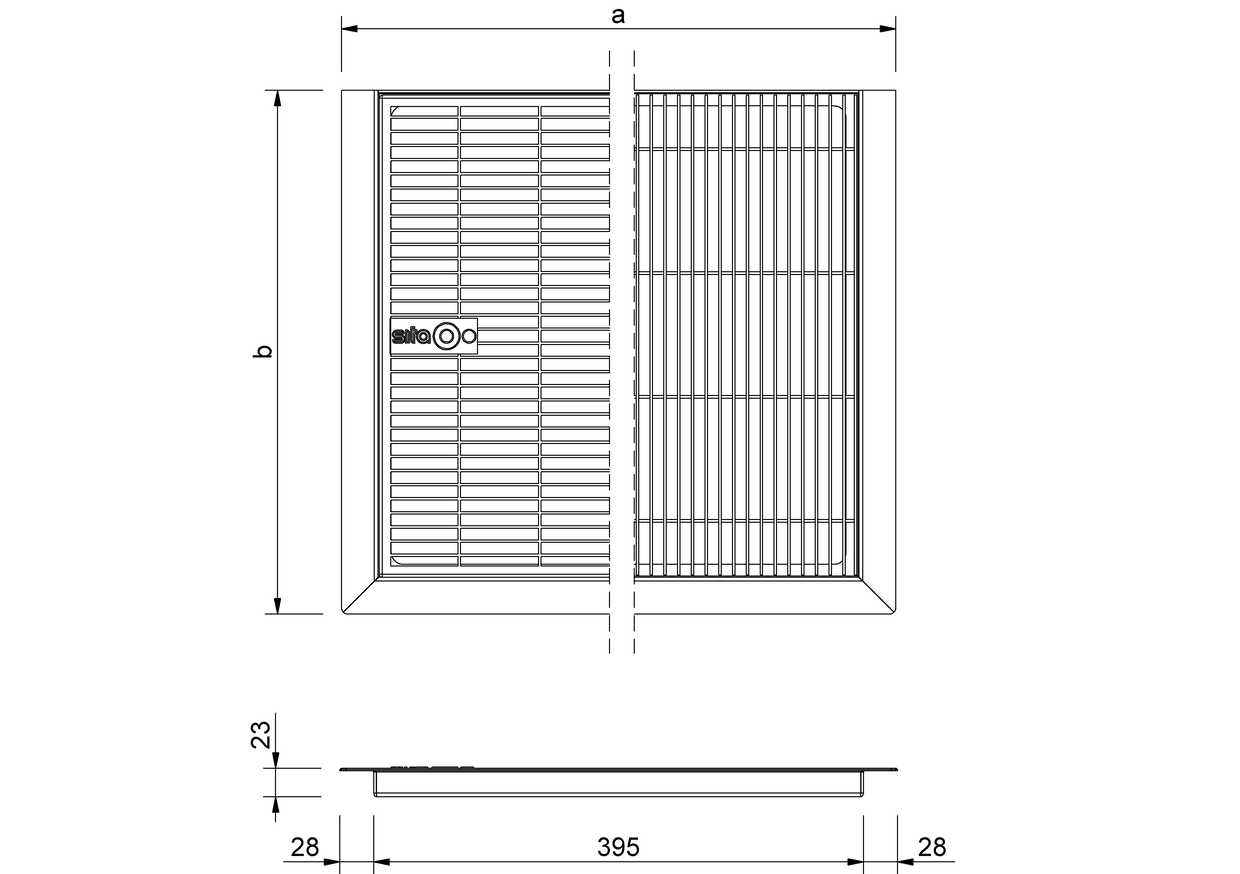

Технический чертеж

a (мм)	b (мм)
450	425

Описание услуги

Профильная рамка SitaDrain® со вставной решеткой для парапетных воронок, из оцинкованной стали, класса нагрузки K3 согласно DIN EN 1253-2, приспособлена для проезда инвалидных колясок, размер выреза 400 x 400 мм, с профильной рамой вкруговую для установки решетки и трехсторонней укладкой на настил из плит, поставка и квалифицированный монтаж.

Примеры монтажа

Профильная рама SitaDrain с SitaEasy для основного водостока в инверсионной кровле

1 Труба SitaPipe из высококачественной нержавеющей стали
2 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 Отвод SitaPipe из высококачественной нержавеющей стали
5 Фасадная пластина SitaAttika
6 Уплотнительная манжета SitaMore для ТКС
7 SitaEasy
8 Защитная планка SitaDrain®

Профильная рамка SitaDrain®, состоит из следующих элементов:
9.1 Профильная рамка
9.2 Смотровая решетка

Инверсионная кровля согласно общ. технич. регламентам в составе:

настил из плит
подушка из щебня или гравия
фильтрующее полотно
дренажный мат
теплоизоляция XPS
защитный мат
гидроизоляция
несущая конструкция

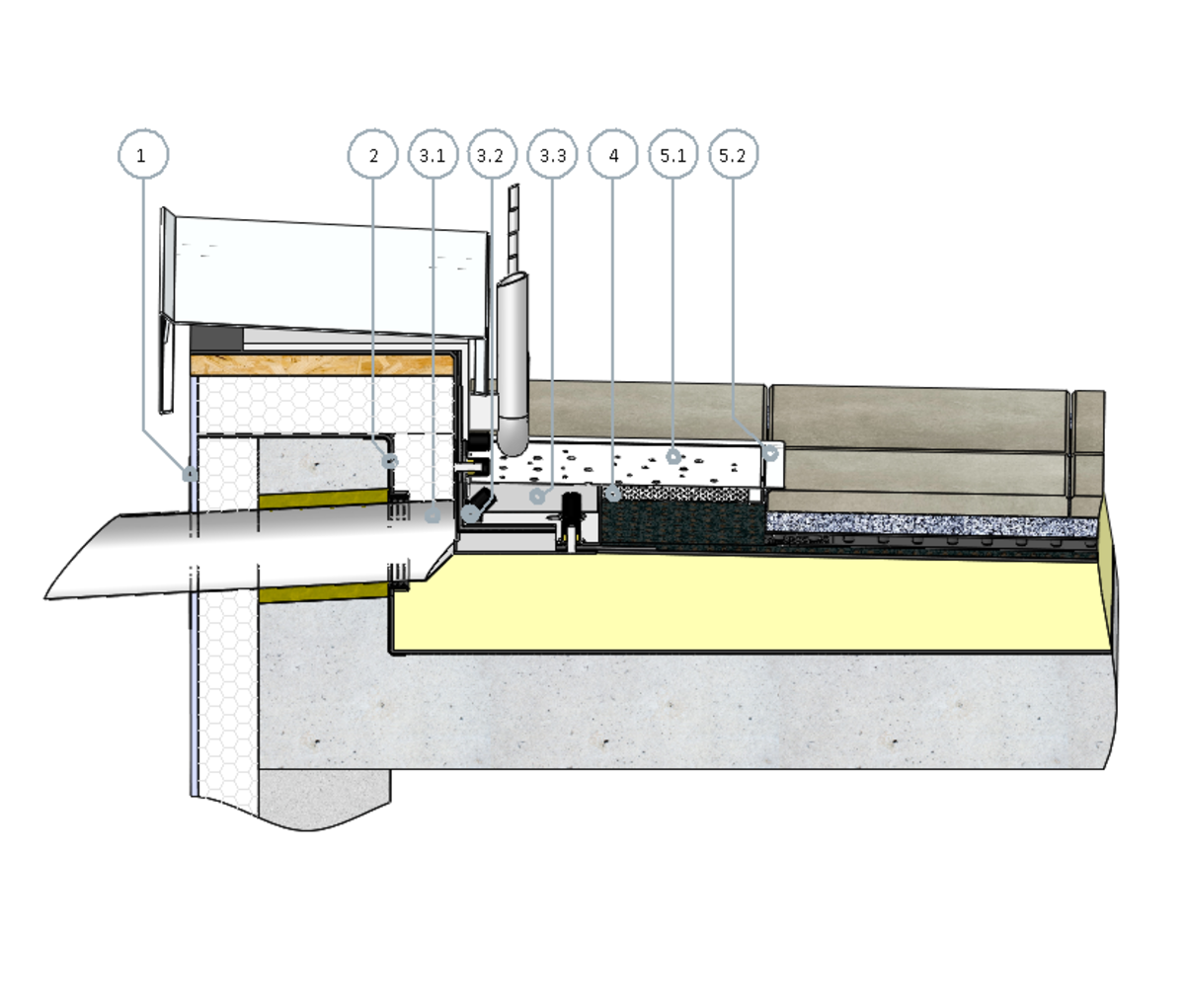

SitaRondo с подпорным съемным фланцем и профильная рамка SitaDrain в невентилируемой кровле с настилом из плит в гравийной подушке

1 Фасадная пластина SitaAttika
2 Пароизоляционная плита SitaMore flex

SitaRondo с подпорным съемным фланцем, состоит из следующих элементов:
3.1 SitaRondo
3.2 Винты, подкладные пластины и уплотнения
3.3 Подпорный съемный фланец

4 Защитная планка SitaDrain®

Профильная рамка SitaDrain®, состоит из следующих элементов:
5.1 Смотровая решетка
5.2 Профильная рамка

Невентилируемая кровля согл. общ. технич. регламентам с террасной плиткой в гравийной подушке в составе:

настил из плит
гравийная подушка
фильтрующее полотно
дренаж
защитный мат
гидроизоляция
теплоизоляция
пароизоляция
несущая конструкция
проем в парапете с лентой для уплотнения швов

SitaEasy и подпорный элемент SitaEasy с профильной рамкой SitaDrain® в невентилируемой кровле с настилом из плит на регулируемых опорах

1 Фасадная пластина SitaAttika
2 Труба SitaPipe из высококачественной нержавеющей стали
3 Пароизоляционная плита SitaMore flex
4 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
5 SitaEasy

Подпорный элемент SitaEasy, состоит из следующих элементов:

6.1 Уплотнение
6.2 Корпус подпорного элемента

Профильная рамка SitaDrain®, состоит из следующих элементов:

7.1 Смотровая решетка
7.2 Профильная рамка

Невентилируемая кровля с террасной плиткой на опорах согласно общ. технич. регламентам в составе:

настил из плит на регулируемых опорах
защитный мат
гидроизоляция
теплоизоляция
пароизоляция
несущая конструкция
проем в парапете с лентой для уплотнения швов

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Выбор товара

SitaDrain® Дренажная рамка парапета		Арт. №
Сталь оцинкованная
	решеткой	20404034	Посмотреть продукт

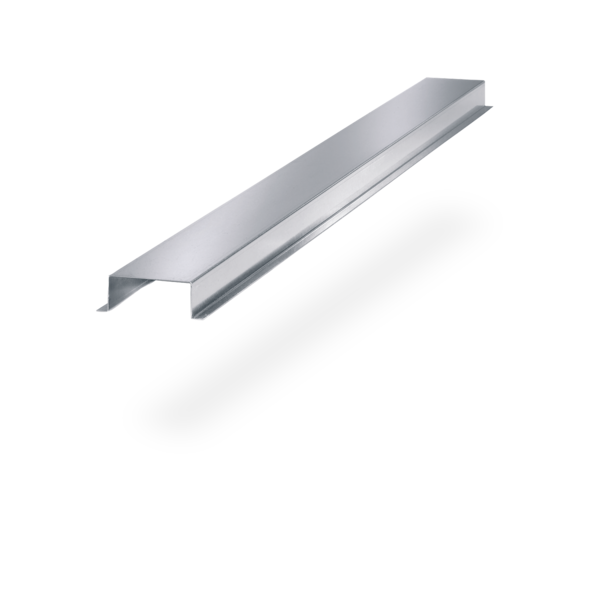

	продольные пластины	20404035	Посмотреть продукт
