SitaEasy Plus
Avaloir d'évacuation de secours
- Produits
SitaEasy Plus
Avaloir d'évacuation de secours
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

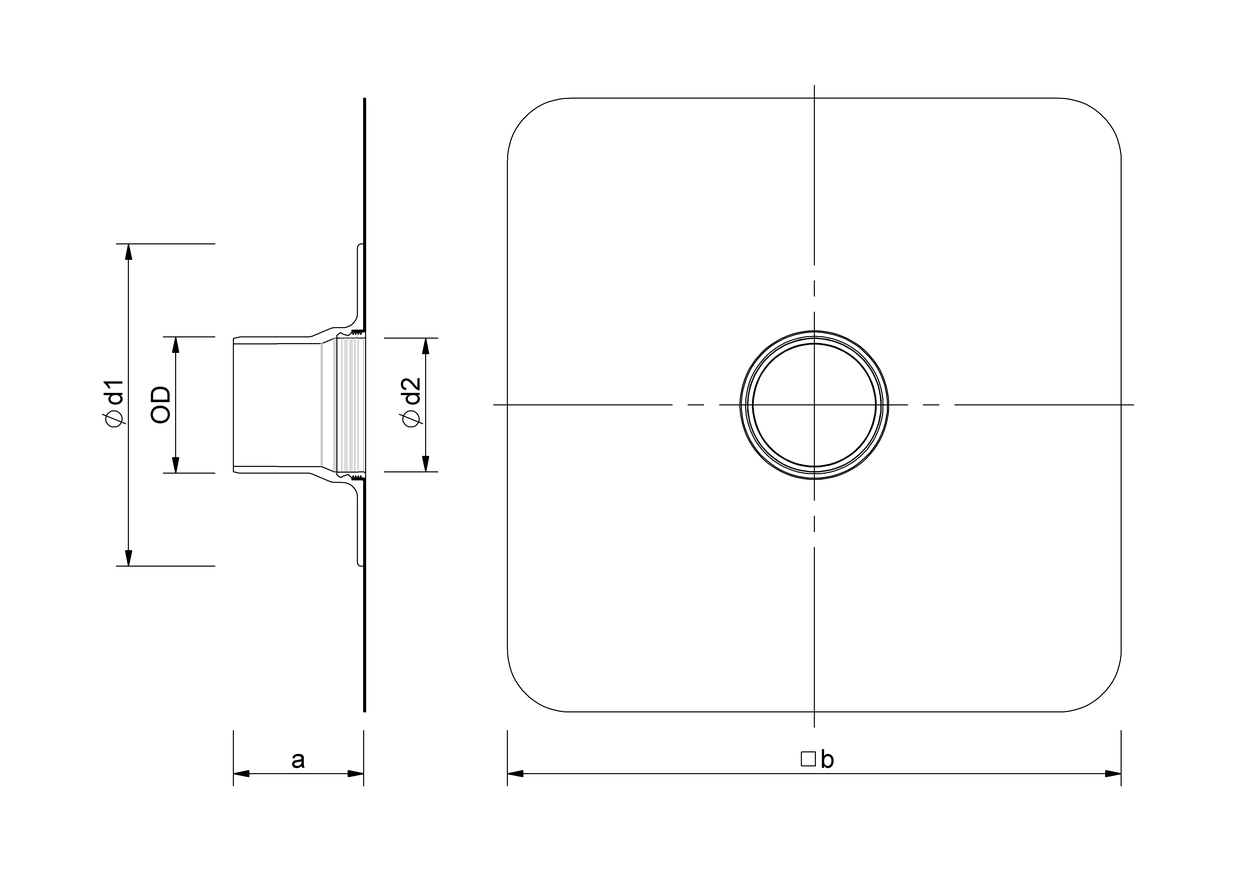

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) | a (mm) | b (mm) | d1 (mm) | d2 (mm) |
|---|---|---|---|---|---|---|
| 150 | 160 | 220 | 115 | 495 | 293 | 146 |
| 100 | 110 | 170 | 105 | 495 | 260 | 108 |
| 70 | 75 | 135 | 71 | 300 | 205 | 65 |
| 125 | 125 | 185 | 105 | 495 | 260 | 108 |
Texte explicatif
Débit
Débit selon NBN EN 1253-2 in l/s
Débit selon NBN EN 1253-2 avec descente de 4 mètres in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles
SitaEasy Plus Avaloir d’acrotère, en polyuréthane, calorifuge, disponible en diamètre DN 70, DN 100, DN 125 ou DN 150, avec bride fixe droite. Pour le raccordement direct de tuyaux par manchon d'assemblage, avec grand manchon de raccordement adapté intégré (495 x 495 mm ou 300 x 300 mm pour DN 70), avec bague de fixation pour un meilleur maintien du manchon de raccordement (DN 100 à DN 150) et pour la réception d’un arrêt de gravier en option, pour le système d’évacuation de secours. Fourniture et pose selon les règles de l'art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| DN 100 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 0.8 | 1 | 1.3 | 1.6 | 1.9 | 2.2 | 2.4 | 2.8 | 3.2 | 3.5 | 4 | 4.4 | 4.9 | 5.4 |
| DN 125 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.3 | 1.6 | 1.9 | 2.2 | 2.6 | 3 | 3.4 | 3.7 | 4 | 4.5 | 5 |
| DN 150 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1 | 1.3 | 1.5 | 1.8 | 2.1 | 2.6 | 3 | 3.5 | 4 | 4.5 | 5 | 5.6 | 6.1 | 7 |
| DN 70 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.3 | 1.5 | 1.8 | 2 | 2.2 | 2.3 | 2.5 | 2.7 | 2.8 |
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| DN 100 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1.1 | 1.3 | 1.6 | 1.9 | 2.2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| DN 125 | 0.1 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1 | 1.3 | 1.6 | 2.1 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| DN 150 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1 | 1.3 | 1.5 | 1.8 | 2.1 | 2.6 | 3 | 3.5 | 4 | 4.4 | 5.1 | 5.6 | 6.2 | 7 |
| DN 70 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 0.8 | 0.9 | 1.1 | 1.2 | 1.5 | 1.7 | 2.3 | 2.5 | 2.6 | 2.8 | 2.9 | 2.9 | 2.9 |
SitaEasy Plus dans une structure non ventilée avec dallage dans lit de gravillons
1 SitaPipe Acier inoxydable Tuyau
2 SitaMore Plaque pare-vapeur flexible
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaEasy Plus
5 SitaDrain® Garde-gravier
SitaDrain® Terra se compose de :
6.1 Grille de visite
6.2 Pieds en caoutchouc réglables en hauteur
6.3 Cadre
2 SitaMore Plaque pare-vapeur flexible
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaEasy Plus
5 SitaDrain® Garde-gravier
SitaDrain® Terra se compose de :
6.1 Grille de visite
6.2 Pieds en caoutchouc réglables en hauteur
6.3 Cadre
Structure non ventilée avec dallage sur lit de gravillons selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage
- Lit de gravillons
- Non-tissé filtrant
- Drainage de surface
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction
SitaEasy Plus avec SitaMore Tuyau de raccordement en PE dans une structure non ventilée
1 SitaMore Plaque pare-vapeur flexible
SitaMore Tuyau de raccordement en PE se compose de :
2.1 Manchon de raccordement en PE avec tuyau
2.2 Joint
2.3 Collier de serrage
3 SitaEasy Plus
4 SitaDrain® Garde-gravier
SitaDrain® Terra se compose de :
5.1 Grille de visite
5.2 Pieds en caoutchouc réglables en hauteur
5.3 Cadre
SitaMore Tuyau de raccordement en PE se compose de :
2.1 Manchon de raccordement en PE avec tuyau
2.2 Joint
2.3 Collier de serrage
3 SitaEasy Plus
4 SitaDrain® Garde-gravier
SitaDrain® Terra se compose de :
5.1 Grille de visite
5.2 Pieds en caoutchouc réglables en hauteur
5.3 Cadre
Structure non ventilée avec dallage sur lit de gravillons selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage
- Lit de gravillons
- Non-tissé filtrant
- Drainage de surface
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction
