SitaEasy Plus
Notentwässerungsgully
- Produkte
SitaEasy Plus
Notentwässerungsgully
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV-/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

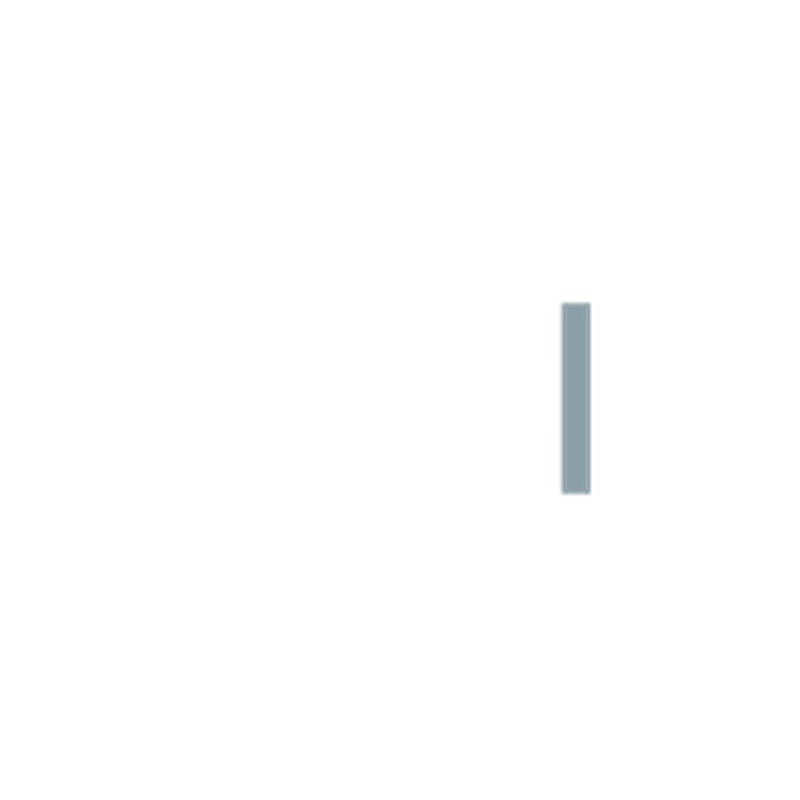

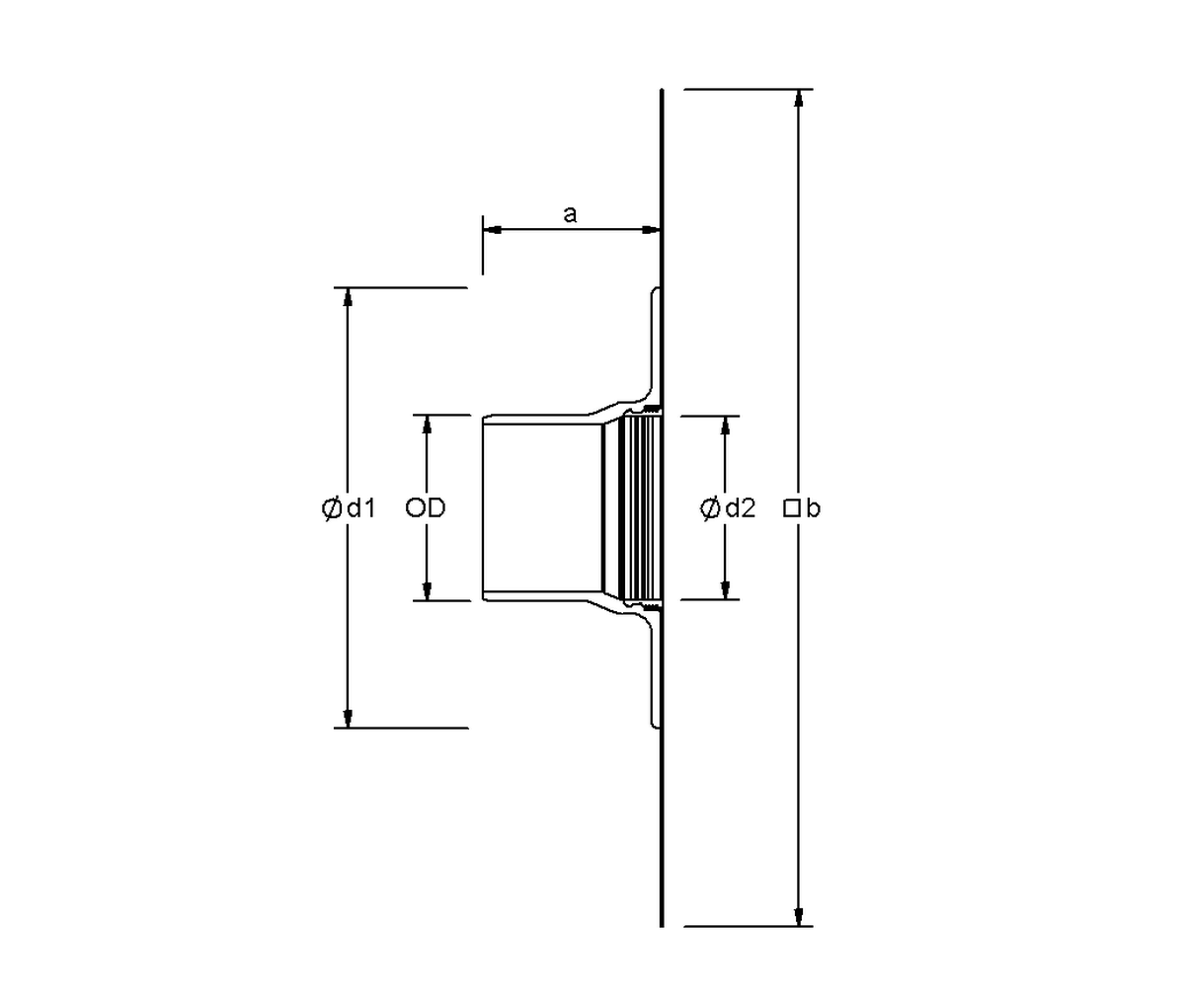

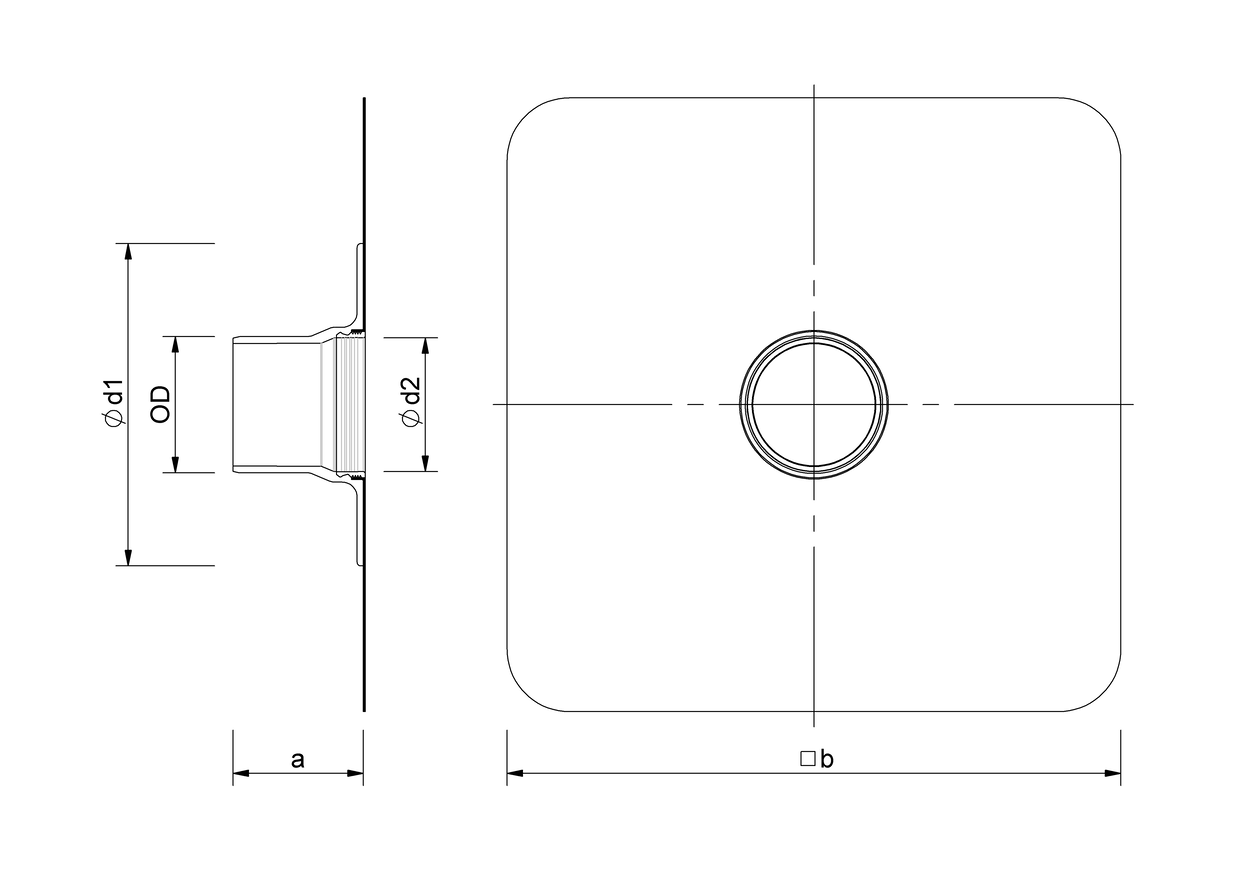

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) | a (mm) | b (mm) | d1 (mm) | d2 (mm) |
|---|---|---|---|---|---|---|
| 125 | 125 | 185 | 105 | 495 | 260 | 108 |
| 150 | 160 | 220 | 115 | 495 | 293 | 146 |
| 70 | 75 | 135 | 71 | 300 | 205 | 65 |
| 100 | 110 | 170 | 105 | 495 | 260 | 108 |
Leistungstext
Abflussmenge
Abflussmenge nach DIN EN 1253-2 in l/s
Abflussmenge nach DIN EN 1253-2 mit 4 Meter Fallleitung in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
PDF TechnischeZeichnung_180400_de.pdf
PDF TechnischeZeichnung_180600_de.pdf
PDF TechnischeZeichnung_180800_de.pdf
DWG TZ_DB_SitaEasy_Plus_DN100.DWG
DWG TZ_DB_SitaEasy_Plus_DN125.DWG
DWG TZ_DB_SitaEasy_Plus_DN150.DWG
DWG TZ_DB_SitaEasy_Plus_DN70.DWG
Artikelauswahl
SitaEasy Plus Attikagully, aus Polyurethan, wärmegedämmt, in den Größen DN 70, DN 100, DN 125 und DN 150, mit geradem Festflansch. Zum direkten Anschluss von Rohren mit Steckmuffe, mit großer eingeschäumter Wunschanschlussmanschette (495 mm x 495 mm bzw. 300 mm x 300 mm bei DN 70), mit Fixierring zur zusätzlichen Sicherung der Anschlussmanschette (bei DN 100 bis DN 150) und zur Aufnahme eines optionalen Kiesfangs, zur Notentwässerung, liefern und fachgerecht einbauen.
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.3 | 1.5 | 1.8 | 2 | 2.2 | 2.3 | 2.5 | 2.7 | 2.8 |
| 100 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 0.8 | 1 | 1.3 | 1.6 | 1.9 | 2.2 | 2.4 | 2.8 | 3.2 | 3.5 | 4 | 4.4 | 4.9 | 5.4 |
| 125 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.3 | 1.6 | 1.9 | 2.2 | 2.6 | 3 | 3.4 | 3.7 | 4 | 4.5 | 5 |
| 150 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1 | 1.3 | 1.5 | 1.8 | 2.1 | 2.6 | 3 | 3.5 | 4 | 4.5 | 5 | 5.6 | 6.1 | 7 |
|
Stauhöhe (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nennweite DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 125 | 0.1 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1 | 1.3 | 1.6 | 2.1 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| 150 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1 | 1.3 | 1.5 | 1.8 | 2.1 | 2.6 | 3 | 3.5 | 4 | 4.4 | 5.1 | 5.6 | 6.2 | 7 |
| 70 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 0.8 | 0.9 | 1.1 | 1.2 | 1.5 | 1.7 | 2.3 | 2.5 | 2.6 | 2.8 | 2.9 | 2.9 | 2.9 |
| 100 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1.1 | 1.3 | 1.6 | 1.9 | 2.2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
SitaEasy Plus im nicht belüfteten Dachaufbau mit Plattenbelag im Splittbett
1 SitaPipe Edelstahl Rohr
2 SitaMore Dampfsperrplatte flex
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaEasy Plus
5 SitaDrain® Kiesleiste
SitaDrain® Terra bestehend aus:
6.1 Revisionsrost
6.2 höhenverstellbare Gummimetallpuffer
6.3 Rahmen
2 SitaMore Dampfsperrplatte flex
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaEasy Plus
5 SitaDrain® Kiesleiste
SitaDrain® Terra bestehend aus:
6.1 Revisionsrost
6.2 höhenverstellbare Gummimetallpuffer
6.3 Rahmen
Nicht belüfteter Dachaufbau mit Plattenbelag im Splittbett nach den aaRdT mit:
- Plattenbelag
- Splittbett
- Filtervlies
- Flächendrainage
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
SitaEasy Plus mit SitaMore PE-Anschlussrohr im nicht belüfteten Dachaufbau
1 SitaMore Dampfsperrplatte flex
SitaMore PE-Anschlussrohr bestehend aus:
2.1 PE-Anschlussmuffe mit Rohr
2.2 Dichtung
2.3 Schlauchschelle
3 SitaEasy Plus
4 SitaDrain® Kiesleiste
SitaDrain® Terra bestehend aus:
5.1 Revisionsrost
5.2 höhenverstellbare Gummimetallpuffer
5.3 Rahmen
SitaMore PE-Anschlussrohr bestehend aus:
2.1 PE-Anschlussmuffe mit Rohr
2.2 Dichtung
2.3 Schlauchschelle
3 SitaEasy Plus
4 SitaDrain® Kiesleiste
SitaDrain® Terra bestehend aus:
5.1 Revisionsrost
5.2 höhenverstellbare Gummimetallpuffer
5.3 Rahmen
Nicht belüfteter Dachaufbau mit Plattenbelag im Splittbett nach den aaRdT mit:
- Plattenbelag
- Splittbett
- Filtervlies
- Flächendrainage
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Zeichnungen
PDF TechnischeZeichnung_180200_de.pdfPDF TechnischeZeichnung_180400_de.pdf
PDF TechnischeZeichnung_180600_de.pdf
PDF TechnischeZeichnung_180800_de.pdf
DWG TZ_DB_SitaEasy_Plus_DN100.DWG
DWG TZ_DB_SitaEasy_Plus_DN125.DWG
DWG TZ_DB_SitaEasy_Plus_DN150.DWG
DWG TZ_DB_SitaEasy_Plus_DN70.DWG
Gewünschte Anschlussmanschette nicht gefunden? Wir helfen gerne weiter +49 2522 - 83 40-140!
+
