SitaEasy Plus
Воронка для аварийного водостока
- Продукция

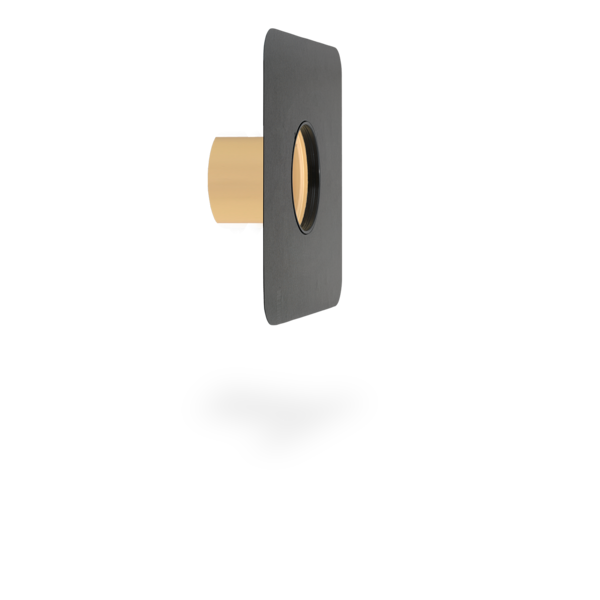

SitaEasy Plus
Воронка для аварийного водостока
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т. д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

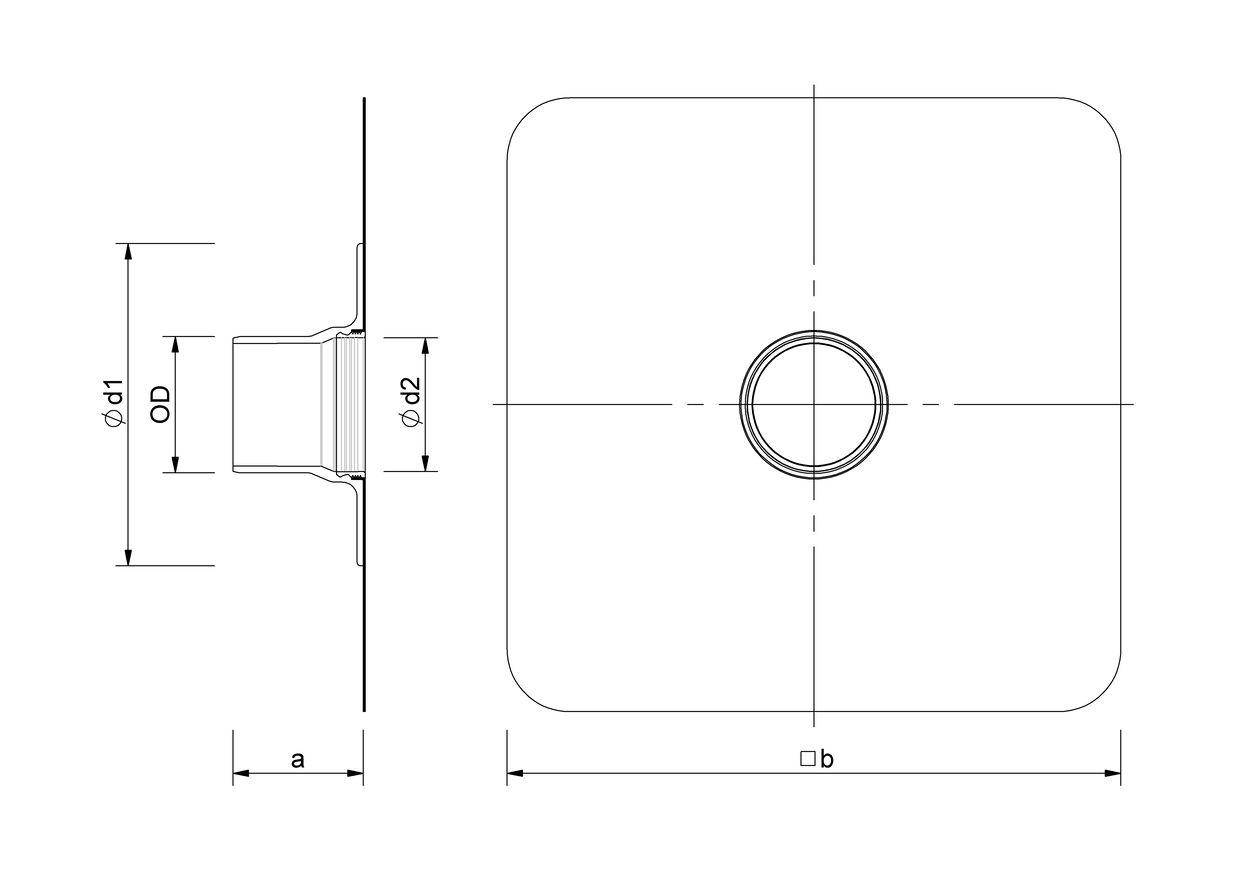

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) | a (мм) | b (мм) | d1 (мм) | d2 (мм) |
|---|---|---|---|---|---|---|
| 150 | 160 | 220 | 115 | 495 | 293 | 146 |
| 125 | 125 | 185 | 105 | 495 | 260 | 108 |
| 70 | 75 | 135 | 71 | 300 | 205 | 65 |
| 100 | 110 | 170 | 105 | 495 | 260 | 108 |
Описание услуги
Пропускная способность
Пропускная способность по DIN EN 1253-2 in l/s
Пропускная способность по DIN EN 1253-2 с водосточной трубой длиной 4 м in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара
Парапетная воронка SitaEasy Plus, из полиуретана, теплоизолированная, с номинальными диаметрами 70, DN 100, DN 125 и DN 150, с прямым фиксированным фланцем. Для прямого подключения к трубам с раструбом, с большим вваренным соединительным фартуком (495 мм x 495 мм или 300 мм x 300 мм для DN 70), с фиксирующим кольцом для дополнительной надежности крепления соединительного фартука (для DN 100 - DN 150) и установки прилагаемого листвоуловителя, для аварийного водостока, поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.3 | 1.5 | 1.8 | 2 | 2.2 | 2.3 | 2.5 | 2.7 | 2.8 |
| 100 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 0.8 | 1 | 1.3 | 1.6 | 1.9 | 2.2 | 2.4 | 2.8 | 3.2 | 3.5 | 4 | 4.4 | 4.9 | 5.4 |
| 125 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.3 | 1.6 | 1.9 | 2.2 | 2.6 | 3 | 3.4 | 3.7 | 4 | 4.5 | 5 |
| 150 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1 | 1.3 | 1.5 | 1.8 | 2.1 | 2.6 | 3 | 3.5 | 4 | 4.5 | 5 | 5.6 | 6.1 | 7 |
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 0.8 | 0.9 | 1.1 | 1.2 | 1.5 | 1.7 | 2.3 | 2.5 | 2.6 | 2.8 | 2.9 | 2.9 | 2.9 |
| 100 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1.1 | 1.3 | 1.6 | 1.9 | 2.2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| 125 | 0.1 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1 | 1.3 | 1.6 | 2.1 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| 150 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1 | 1.3 | 1.5 | 1.8 | 2.1 | 2.6 | 3 | 3.5 | 4 | 4.4 | 5.1 | 5.6 | 6.2 | 7 |
SitaEasy Plus в невентилируемой кровле с террасными плитами на гравийном поле
1 Труба SitaPipe из высококачественной нержавеющей стали
2 Пароизоляционная плита SitaMore flex
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 SitaEasy Plus
5 Защитная планка SitaDrain®
SitaDrain® Terra, состоит из следующих элементов:
6.1 Смотровая решетка
6.2 регулируемые по высоте резиновые опоры
6.3 Рамка
2 Пароизоляционная плита SitaMore flex
3 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
4 SitaEasy Plus
5 Защитная планка SitaDrain®
SitaDrain® Terra, состоит из следующих элементов:
6.1 Смотровая решетка
6.2 регулируемые по высоте резиновые опоры
6.3 Рамка
Невентилируемая кровля с террасной плиткой на гравийной подушке согласно общ. технич. регламентам в составе:
- Настил из плит
- гравийная подушка
- фильтрующее полотно
- дренаж
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
SitaEasy Plus с присоединительной трубой из ПЭ SitaMore в невентилируемой кровле
1 Пароизоляционная плита SitaMore flex
Присоединительная труба из ПЭ SitaMore состоит из:
2.1 Соединительная муфта из ПЭ с трубой
2.2 Уплотнение
2.3 Хомут
3 SitaEasy Plus
4 Защитная планка SitaDrain®
SitaDrain® Terra, состоит из следующих элементов:
5.1 Смотровая решетка
5.2 регулируемые по высоте резиновые опоры
5.3 Рамка
Присоединительная труба из ПЭ SitaMore состоит из:
2.1 Соединительная муфта из ПЭ с трубой
2.2 Уплотнение
2.3 Хомут
3 SitaEasy Plus
4 Защитная планка SitaDrain®
SitaDrain® Terra, состоит из следующих элементов:
5.1 Смотровая решетка
5.2 регулируемые по высоте резиновые опоры
5.3 Рамка
Невентилируемая кровля с террасной плиткой на гравийной подушке согласно общ. технич. регламентам в составе:
- Настил из плит
- гравийная подушка
- фильтрующее полотно
- дренаж
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
