SitaEasy Plus
wpust do odwadniania awaryjnego
- Produkty

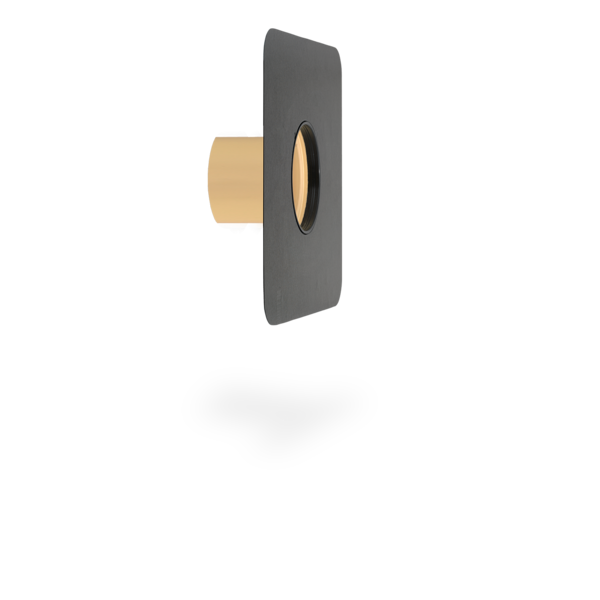

SitaEasy Plus
wpust do odwadniania awaryjnego
Atrybuty
- Doskonała odporność na warunki atmosferyczne (promieniowanie UV/IR, opady, temperatura, ozon itd.)
- Odporny na wstrząsy i uderzenia
- Wykonany z trwałych materiałów

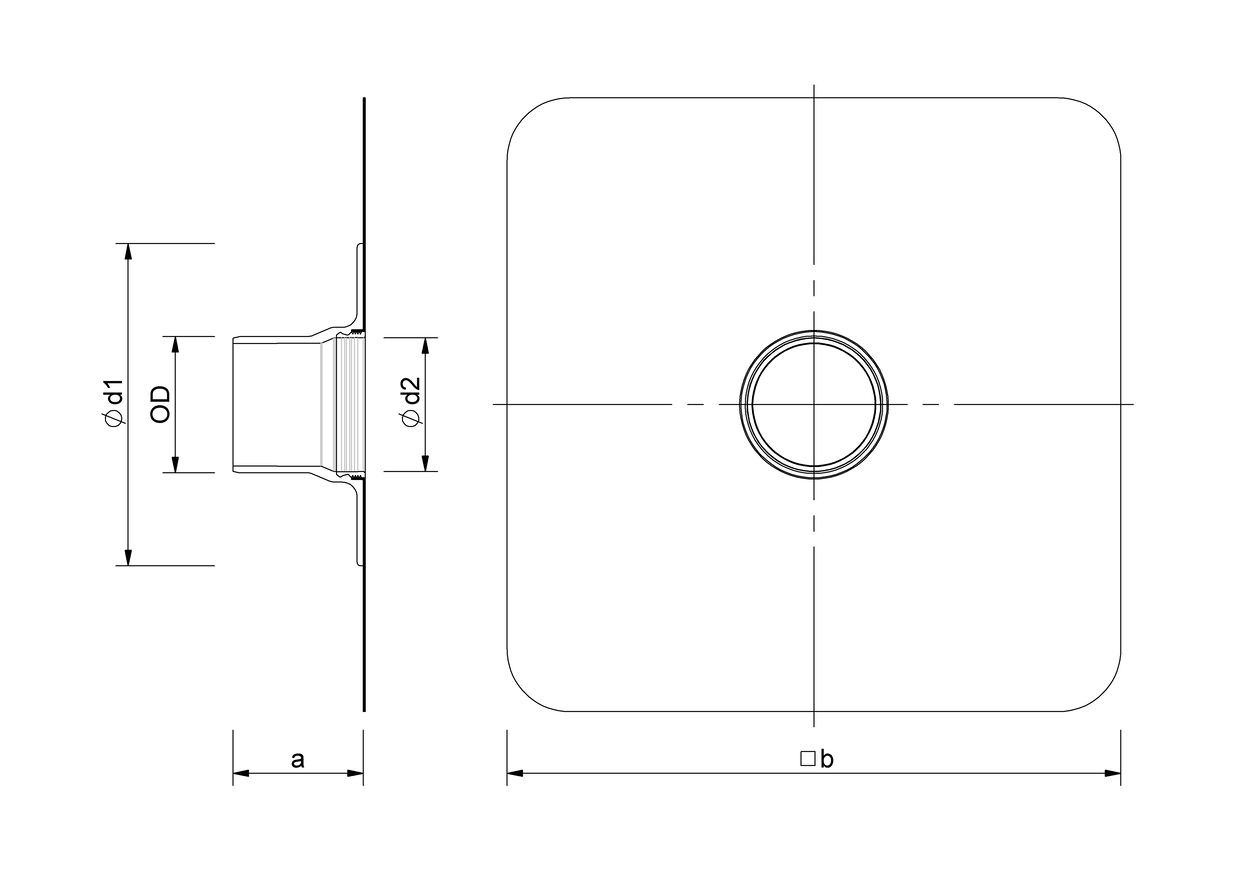

Rysunek techniczny
| Średnica nominalna DN | Średnica zewnętrzna OD (mm) | Przejście / otwór roboczy (mm) | a (mm) | b (mm) | d1 (mm) | d2 (mm) |
|---|---|---|---|---|---|---|
| 150 | 160 | 220 | 115 | 495 | 293 | 146 |
| 100 | 110 | 170 | 105 | 495 | 260 | 108 |
| 70 | 75 | 135 | 71 | 300 | 205 | 65 |
| 125 | 125 | 185 | 105 | 495 | 260 | 108 |
Tekst wykonania
Przepływ
Wydajność zgodna z PN EN 1253-2 in l/s
Wydajność odpływu zgodna z PN EN 1253-2 z pionem spustowym o długości 4 metrów in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu
SitaEasy Plus wpust attykowy, z poliuretanu, izolowany termicznie, w rozmiarach DN 70, DN 100, DN 125 i DN 150, z prostym kołnierzem stałym. Do bezpośredniego łączenia rur ze złączką wtykową, z dużym fabrycznie zintegrowanym kołnierzem przyłączeniowym (495 mm × 495 mm lub 300 mm × 300 mm dla DN 70), z pierścieniem mocującym do dodatkowego zabezpieczenia kołnierza przyłączeniowego (w przypadku średnic DN 100 do DN 150) i do zamocowania opcjonalnego kosza ochronnego. Element dostarczany gotowy do montażu.
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.3 | 1.5 | 1.8 | 2 | 2.2 | 2.3 | 2.5 | 2.7 | 2.8 |
| 100 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 0.8 | 1 | 1.3 | 1.6 | 1.9 | 2.2 | 2.4 | 2.8 | 3.2 | 3.5 | 4 | 4.4 | 4.9 | 5.4 |
| 125 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.3 | 1.6 | 1.9 | 2.2 | 2.6 | 3 | 3.4 | 3.7 | 4 | 4.5 | 5 |
| 150 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1 | 1.3 | 1.5 | 1.8 | 2.1 | 2.6 | 3 | 3.5 | 4 | 4.5 | 5 | 5.6 | 6.1 | 7 |
|
Ppoziom magazynowania wody (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Średnica nominalna DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 0.8 | 0.9 | 1.1 | 1.2 | 1.5 | 1.7 | 2.3 | 2.5 | 2.6 | 2.8 | 2.9 | 2.9 | 2.9 |
| 100 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1.1 | 1.3 | 1.6 | 1.9 | 2.2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| 125 | 0.1 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 1 | 1.3 | 1.6 | 2.1 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| 150 | 0.1 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1 | 1.3 | 1.5 | 1.8 | 2.1 | 2.6 | 3 | 3.5 | 4 | 4.4 | 5.1 | 5.6 | 6.2 | 7 |
SitaEasy Plus w niewentylowanej konstrukcji dachowej z okładziną płytową na łożu grysu
1 Rura SitaPipe ze stali szlachetnej
2 Płyta paroizolacyjna SitaMore elastyczna
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 SitaEasy Plus
5 Listwa żwirowa SitaDrain®
SitaDrain® Terra składa się z następujących elementów:
6.1 Kratka rewizyjna
6.2 Gumowe nóżki z regulacją wysokości
6.3 Rama
2 Płyta paroizolacyjna SitaMore elastyczna
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 SitaEasy Plus
5 Listwa żwirowa SitaDrain®
SitaDrain® Terra składa się z następujących elementów:
6.1 Kratka rewizyjna
6.2 Gumowe nóżki z regulacją wysokości
6.3 Rama
Niewentylowana konstrukcja dachowa z okładziną płytową w podłożu z grysu zgodnie z aaRdT z:
- okładziną płytową
- podłożem z grysu
- włókniną filtracyjną
- drenażem powierzchniowym
- budowlaną matą ochronną
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
SitaEasy Plus z rurą przyłączeniową SitaMore PE w niewentylowanej konstrukcji dachowej
1 Płyta paroizolacyjna SitaMore elastyczna
Rura przyłączeniowa SitaMore PE składa się z następujących elementów:
2.1 Mufa przyłączeniowa PE z rurą
2.2 Uszczelka
2.3 Obejma zaciskowa
3 SitaEasy Plus
4 Listwa żwirowa SitaDrain®
SitaDrain® Terra składa się z następujących elementów:
5.1 Kratka rewizyjna
5.2 Gumowe nóżki z regulacją wysokości
5.3 Rama
Rura przyłączeniowa SitaMore PE składa się z następujących elementów:
2.1 Mufa przyłączeniowa PE z rurą
2.2 Uszczelka
2.3 Obejma zaciskowa
3 SitaEasy Plus
4 Listwa żwirowa SitaDrain®
SitaDrain® Terra składa się z następujących elementów:
5.1 Kratka rewizyjna
5.2 Gumowe nóżki z regulacją wysokości
5.3 Rama
Niewentylowana konstrukcja dachowa z okładziną płytową w podłożu z grysu zgodnie z aaRdT z:
- okładziną płytową
- podłożem z grysu
- włókniną filtracyjną
- drenażem powierzchniowym
- budowlaną matą ochronną
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
