SitaFireguard®
Avaloir coupe-feu
- Produits
Évacuation gravitaire
Avaloir coupe-feu
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

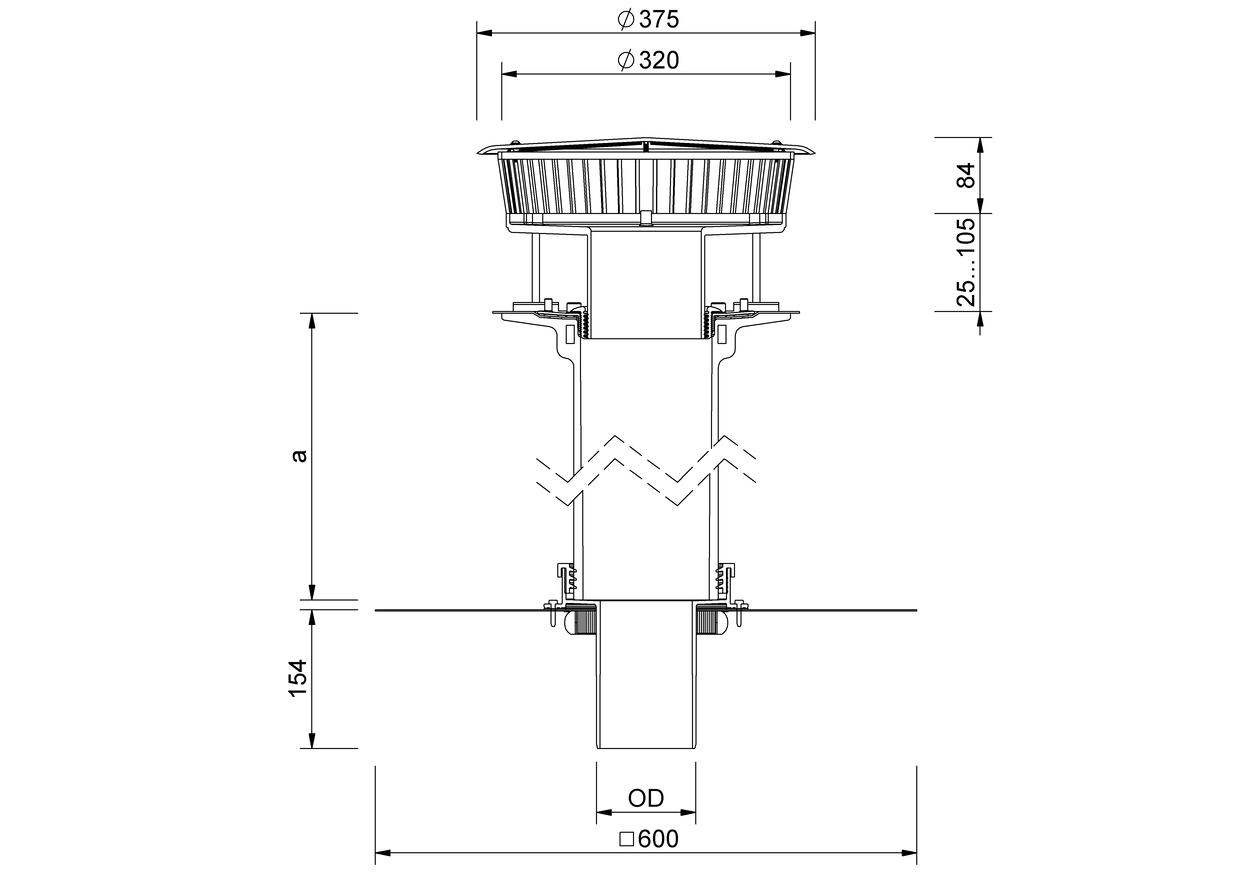

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) | Ouverture (mm x mm) | Traversement de l’isolant min. (mm) | Traversement de l’isolant max. (mm) |
|---|---|---|---|---|---|
| 70 | 75 | 185 | 150 x 150 | 105 | 570 |
| 150 | 160 | 300 | 300 x 300 | 105 | 570 |
| 100 | 110 | 235 | 190 x 190 | 105 | 570 |
| 125 | 125 | 250 | 200 x 200 | 105 | 570 |

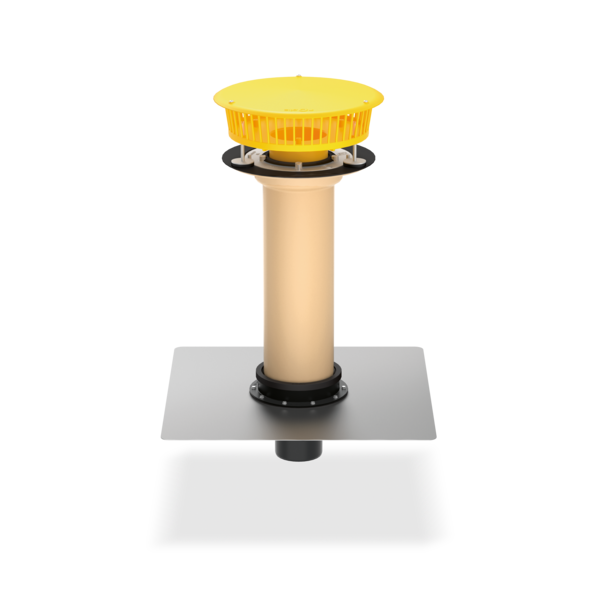

SitaFireguard® Bride à visser avec élément de retenue, pour la protection incendie préventive et pour empêcher la propagation du feu par des petits percements de bas en haut, selon DIN 18234 parties 3 et 4. Se compose de : corps en PE, collerette pour fixation à la tôle de renfort et pour le serrage du pare-vapeur, selon NBN EN 1253-2. Avec élément de surélévation pour épaisseurs d’isolant de 105 à 570 mm, en PUR, avec construction à bride à visser et élément de retenue de couleur jaune sécurité. Permet le raccordement direct de tuyaux par manchon d'assemblage, pour l’évacuation gravitaire, avec manchon d’étanchéité et tôle de renfort selon NBN EN 1090-4, avec manchon coupe-feu prémonté. Complet, fourniture et pose selon les règles de l'art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| DN 100 | 1 | 2.2 | 3.3 | 4.5 | 5.7 | 7.1 | 8.6 | 10 | 11.5 | 13.4 | 15.4 | 17.4 | 20 | 28 | 28 | 28 | 28 | 28 | 28 | 28 |
| DN 125 | 1 | 2.2 | 3.3 | 4.6 | 6 | 7.4 | 8.9 | 10.5 | 12 | 13.5 | 15.4 | 18 | 22 | 28 | 28 | 28 | 28 | 28 | 28 | 28 |
| DN 150 | 0.8 | 1.5 | 2 | 4.6 | 6 | 7.4 | 8.7 | 10 | 11.4 | 13.1 | 15 | 16.6 | 18 | 28 | 28 | 28 | 28 | 28 | 28 | 28 |
| DN 70 | 0.9 | 2.3 | 3.4 | 4.8 | 6 | 7.2 | 8.7 | 10.3 | 11.6 | 12.4 | 12.9 | 13.5 | 14 | 16.2 | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 |

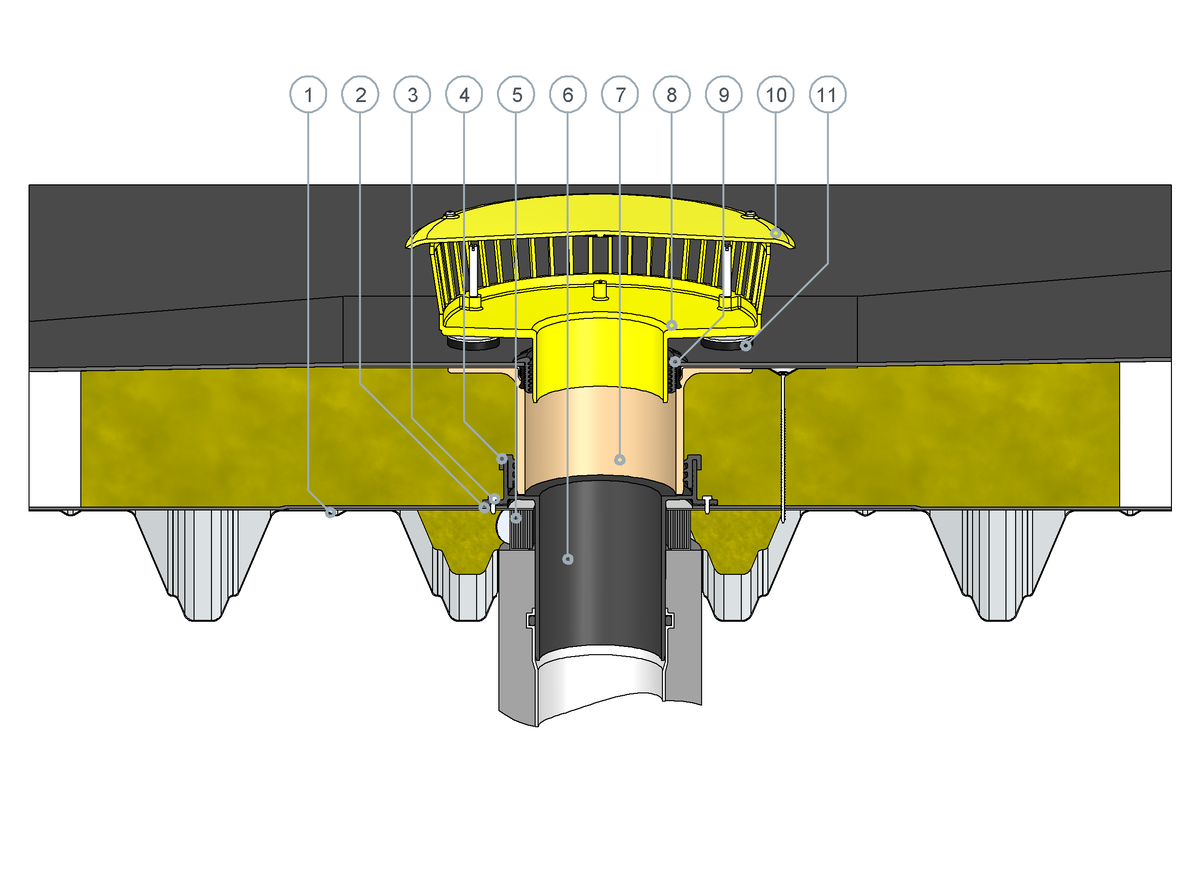

SitaFireguard Évacuation de secours dans une structure non ventilée
1 Tôle de renfort
2 Manchon d’étanchéité
3 Vis autoperceuse
4 Joint
5 Manchon coupe-feu
6 Corps de base en PE
7 Élément de surélévation
8 Corps de base pour élément de retenue
9 Bague d’étanchéité pour élément de retenue
10 Couvercle pour élément de retenue
11 Tampons métal-caoutchouc réglables en hauteur
- Étanchéité
- Isolation thermique ininflammable, min. 1,0 m x 1,0 m
- Pare-vapeur
- Charge ininflammable
- Plaque nervurée
You can adjust the cookie settings here.
| SitaFireguard® | N° d'article | ||||
|---|---|---|---|---|---|
Bride à visser avec élément trop-plein | |||||
| DN 70 | Bride à visser | 550 mm | F303099 | Voir le produit | |
| DN 100 | Bride à visser | 550 mm | F303499 | Voir le produit | |
| DN 125 | Bride à visser | 550 mm | F303899 | Voir le produit | |
| DN 150 | Bride à visser | 550 mm | F304299 | Voir le produit |
