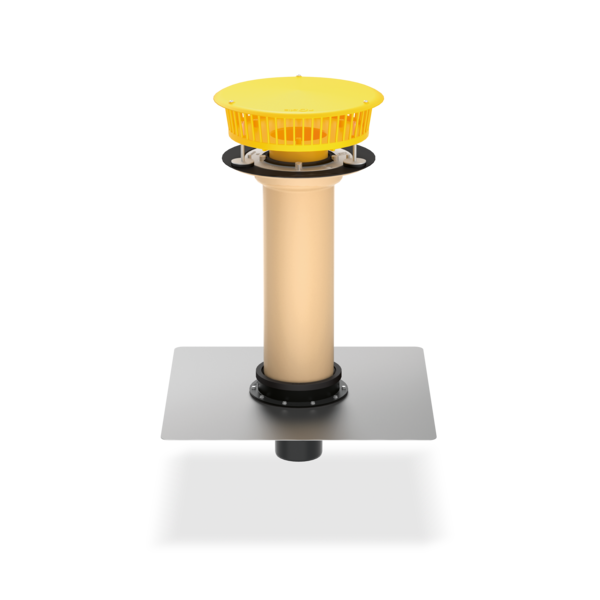

SitaFireguard®

Odpływ przeciwpożarowy

Atrybuty

  • Wyjątkowa odporność na czynniki atmosferyczne (promieniowanie UV/IR)
  • Odporność na warunki atmosferyczne i zanieczyszczenie środowiska
  • Odporność na wstrząsy i uderzenia
  • Wykonany z trwałych materiałów

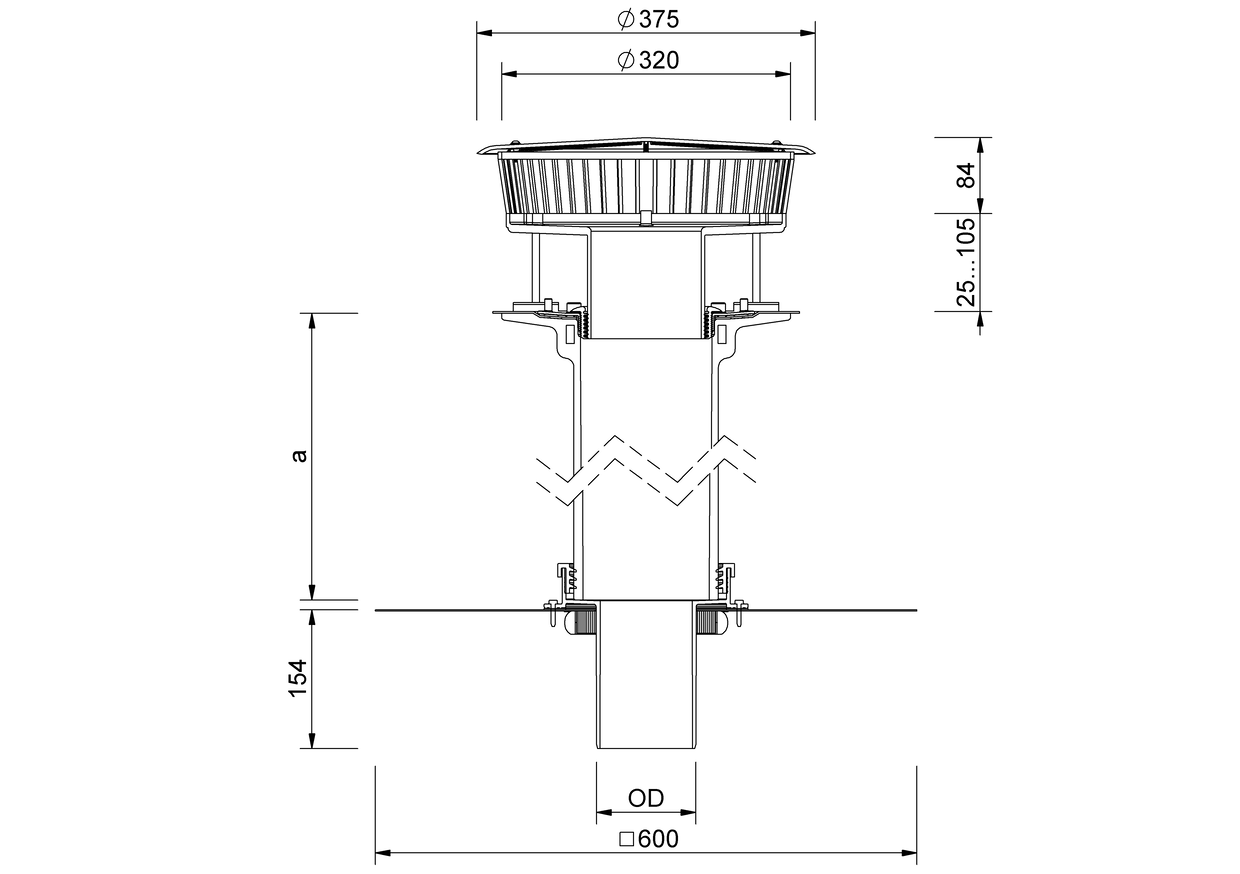

Rysunek techniczny

SitaFireguard®  - Odpływ przeciwpożarowy
Średnica nominalna DN Średnica zewnętrzna OD (mm) Wymiar wycięcia (mm) Przejście / otwór roboczy (mm) Podłączenie izolacji termicznej min. (mm) Podłączenie izolacji termicznej maks. (mm)
100 110 190 x 190 235 105 570
125 125 200 x 200 250 105 570
150 160 300 x 300 300 105 570
70 75 150 x 150 185 105 570
