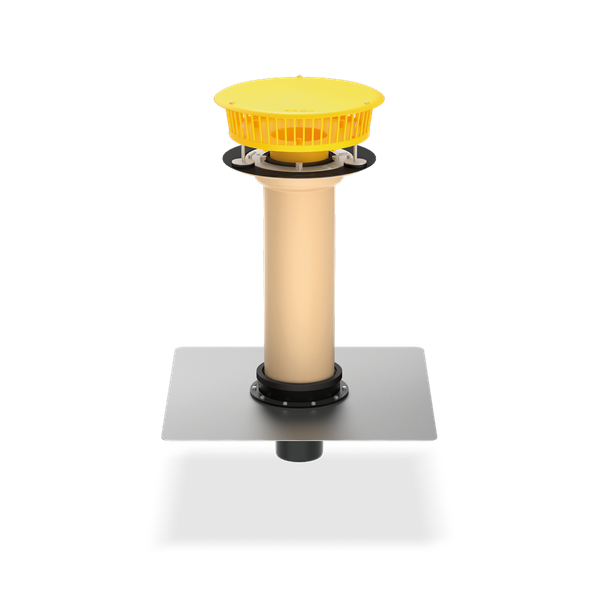

SitaFireguard®
Противопожарная воронка
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

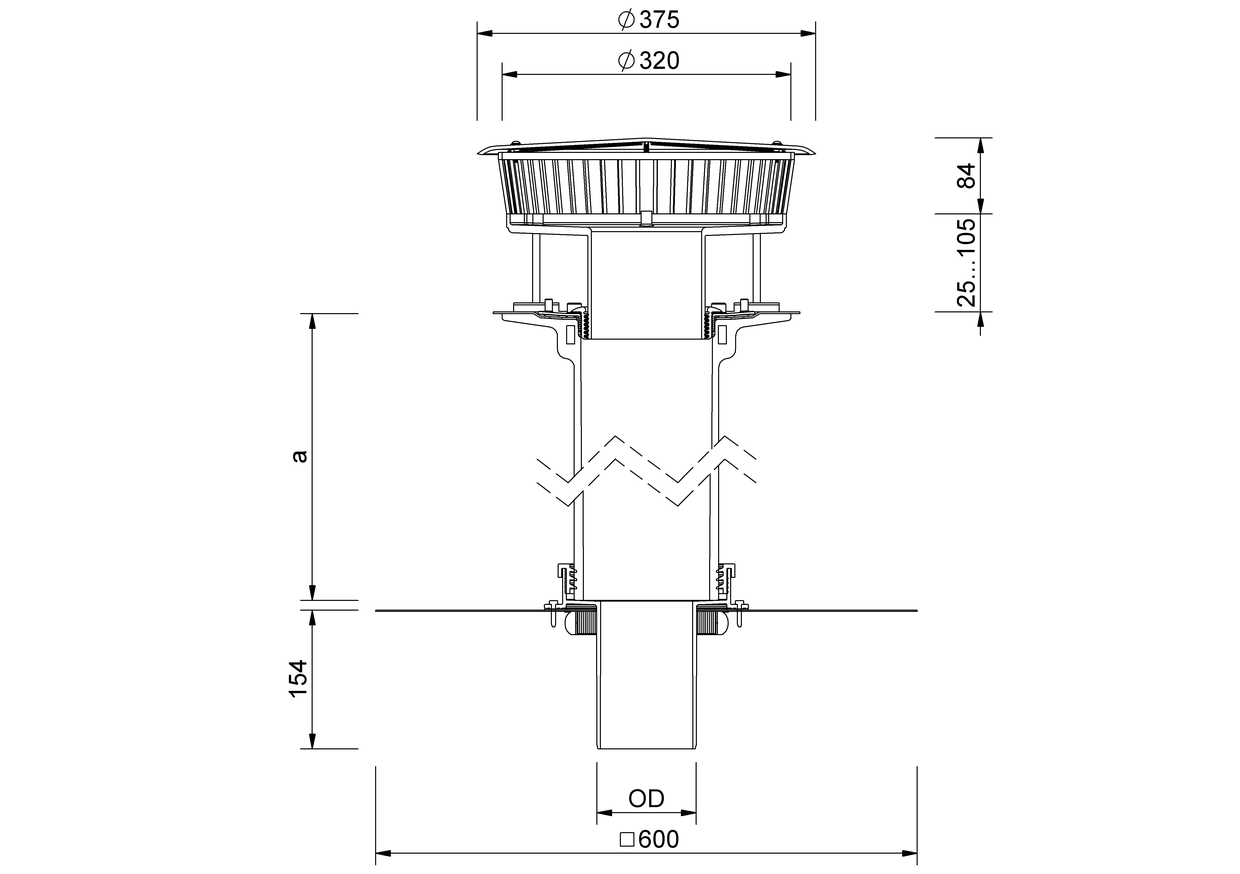

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) | Размер выемки (мм x мм) | a (мм) | Толщина перекрываемой теплоизоляции, мин. (мм) | Толщина перекрываемой теплоизоляции, макс. (мм) |
|---|---|---|---|---|---|---|
| 70 | 75 | 185 | 150 x 150 | 550 | 105 | 570 |
| 150 | 160 | 300 | 300 x 300 | 550 | 105 | 570 |
| 100 | 110 | 235 | 190 x 190 | 550 | 105 | 570 |
| 125 | 125 | 250 | 200 x 200 | 550 | 105 | 570 |
Прижимный фланец SitaFireguard® с подпорным элементом для профилактической противопожарной защиты и предотвращения распространения огня снизу через малые отверстия в кровле согласно DIN 18234, часть 3 и 4, состоит из: Корпус из ПЭ, с манжетой для крепления к усилительной пластине и фиксации пароизоляции согласно DIN EN 1253-2. Включая надставной элемент для теплоизоляции высотой от 105 до 570 мм из полиуретана с резьбовой фланцевой конструкцией и подпорным элементом в сигнальном желтом цвете. Для прямого подключения к трубам с раструбом, для вакуумного водостока, с уплотнительной манжетой и усилительной пластиной согласно DIN EN 1090-4 с собранной противопожарной манжетой, поставка в комплекте и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 70 | 0.9 | 2.3 | 3.4 | 4.8 | 6 | 7.2 | 8.7 | 10.3 | 11.6 | 12.4 | 12.9 | 13.5 | 14 | 16.2 | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 |
| 100 | 1 | 2.2 | 3.3 | 4.5 | 5.7 | 7.1 | 8.6 | 10 | 11.5 | 13.4 | 15.4 | 17.4 | 20 | 28 | 28 | 28 | 28 | 28 | 28 | 28 |
| 125 | 1 | 2.2 | 3.3 | 4.6 | 6 | 7.4 | 8.9 | 10.5 | 12 | 13.5 | 15.4 | 18 | 22 | 28 | 28 | 28 | 28 | 28 | 28 | 28 |
| 150 | 0.8 | 1.5 | 2 | 4.6 | 6 | 7.4 | 8.7 | 10 | 11.4 | 13.1 | 15 | 16.6 | 18 | 28 | 28 | 28 | 28 | 28 | 28 | 28 |

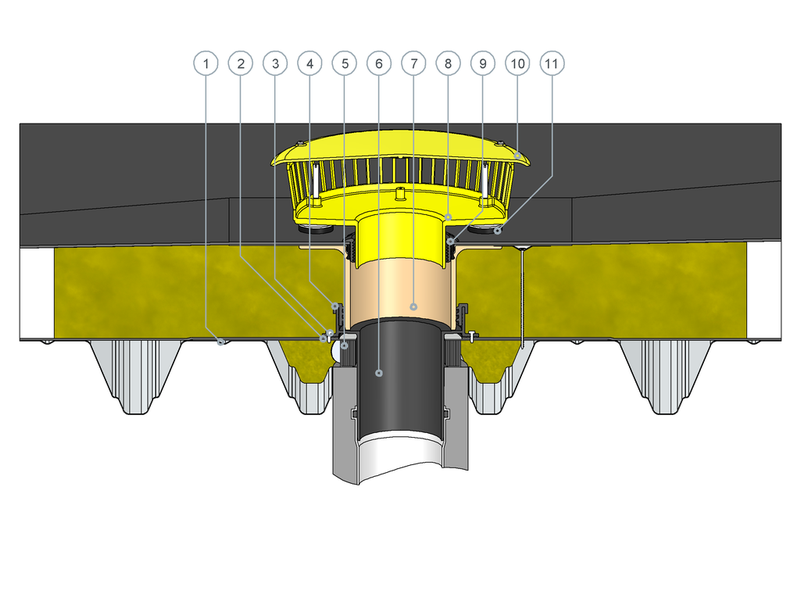

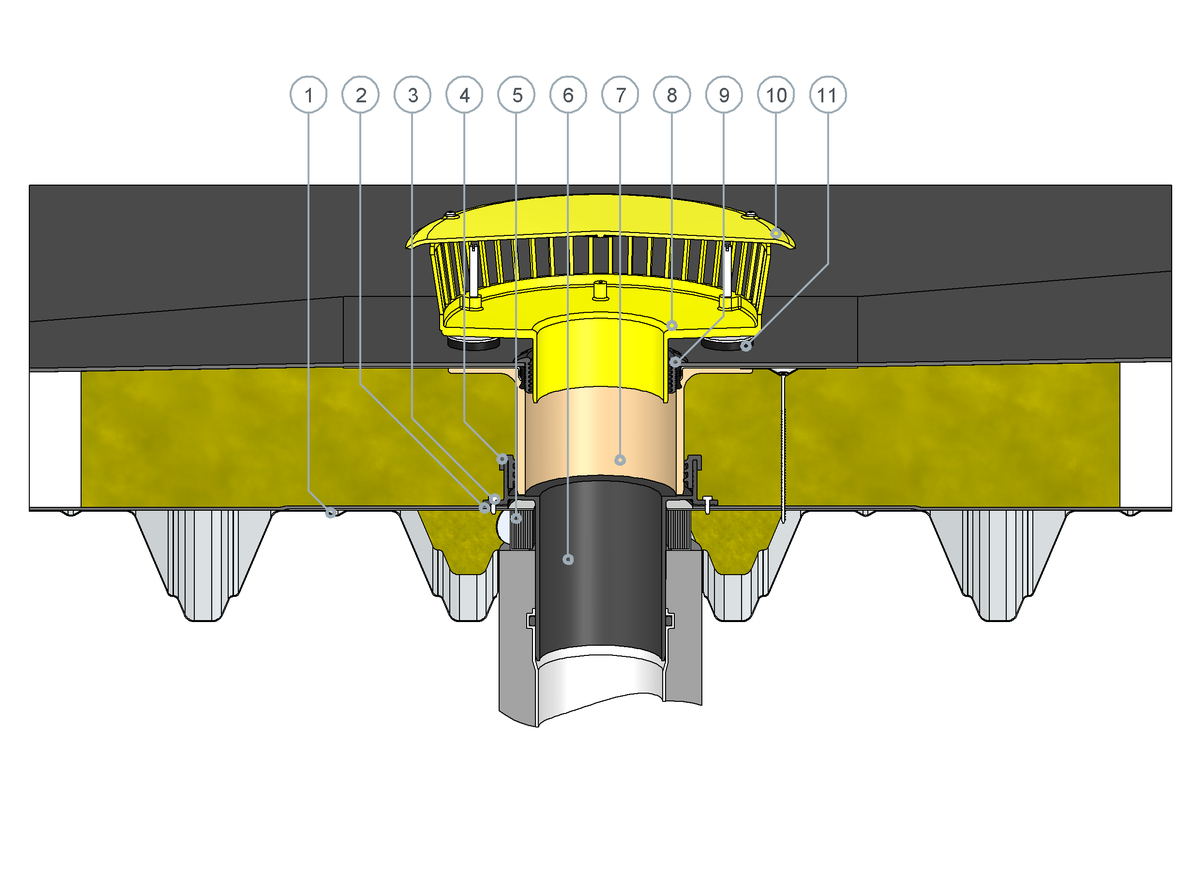

SitaFireguard аварийного водостока в невентилируемой кровле
1 Усилительная пластина
2 Уплотнительная манжета
3 Саморез
4 Уплотнение
5 Противопожарная манжета
6 Корпус из ПЭ
7 Надставной элемент
8 Корпус подпорного элемента
9 Уплотнительная манжета подпорного элемента
10 Крышка подпорного элемента
11 Регулируемые по высоте резинометаллические опоры
- гидроизоляция
- огнестойкая теплоизоляция, мин. 1,0 м x 1,0 м
- пароизоляция
- не горючий профильный наполнитель
- стальной трапециевидный профиль
You can adjust the cookie settings here.
| SitaFireguard® | Арт. № | ||||
|---|---|---|---|---|---|
Фланец с подпорным элементом | |||||
| DN 70 | Фланец | 550 mm | F303099 | Посмотреть продукт | |
| DN 100 | Фланец | 550 mm | F303499 | Посмотреть продукт | |
| DN 125 | Фланец | 550 mm | F303899 | Посмотреть продукт | |
| DN 150 | Фланец | 550 mm | F304299 | Посмотреть продукт |
