SitaFireguard®
Brandschutzgully
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

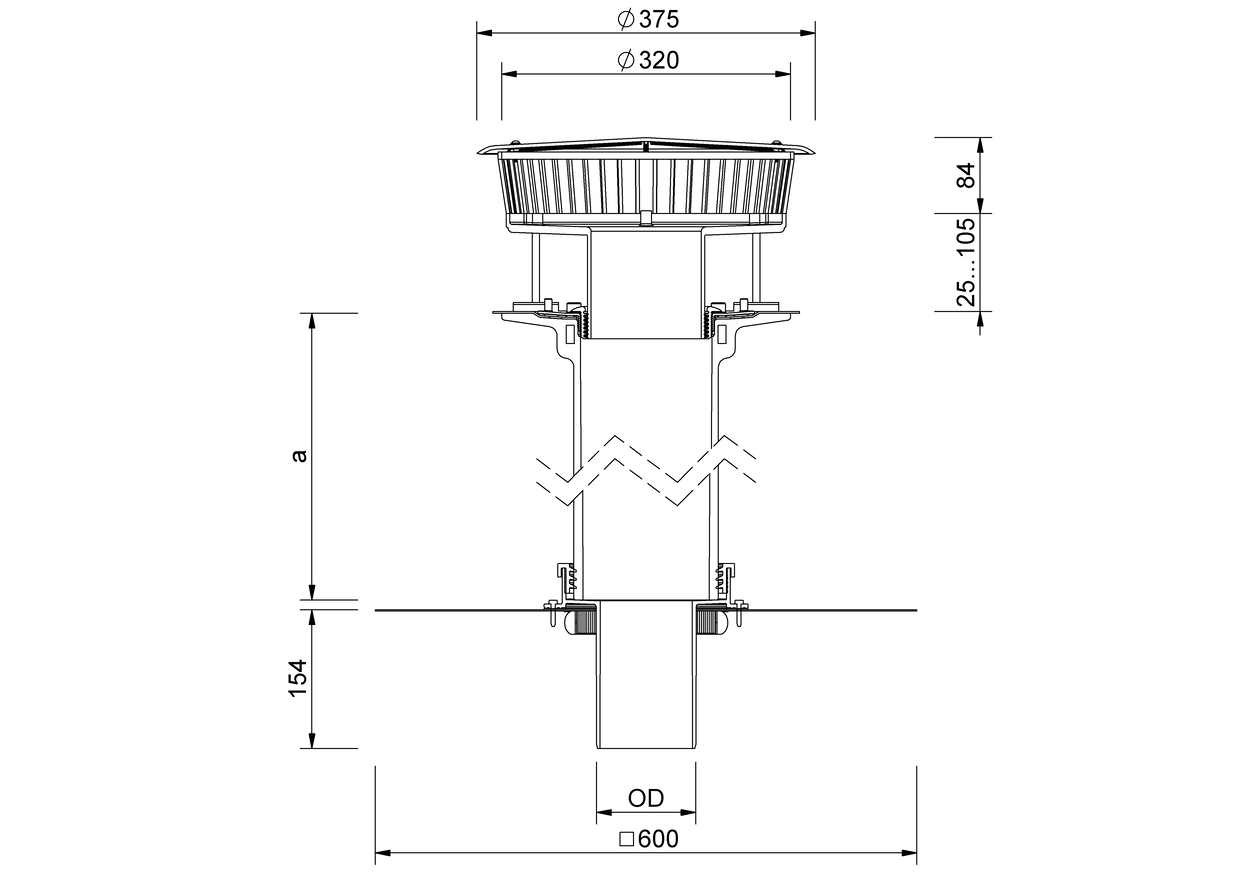

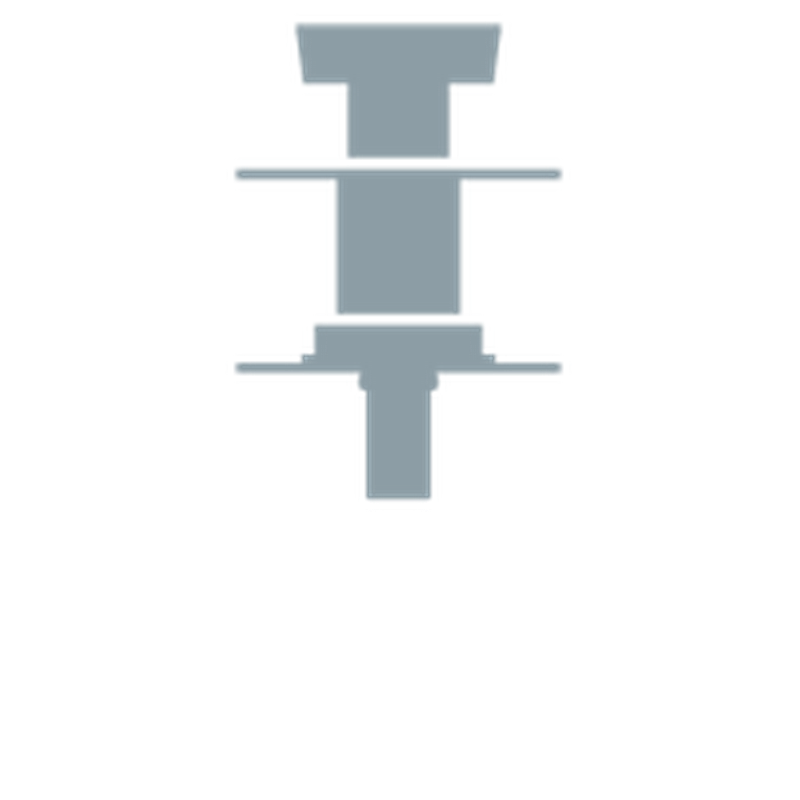

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | Durchbruch / Kernbohrung (mm) | Aussparungsmaß (mm x mm) | Überbrückung der Wärmedämmung min. (mm) | Überbrückung der Wärmedämmung max. (mm) |
|---|---|---|---|---|---|
| 100 | 110 | 235 | 190 x 190 | 105 | 570 |
| 125 | 125 | 250 | 200 x 200 | 105 | 570 |
| 150 | 160 | 300 | 300 x 300 | 105 | 570 |
| 70 | 75 | 185 | 150 x 150 | 105 | 570 |
Leistungstext
Abflussmenge
Einbaubeispiele
![SitaFireguard Notentwässerung im nicht belüfteten Dachaufbau]( "SitaFireguard Notentwässerung im nicht belüfteten Dachaufbau")
MultiCAD und BIM-Daten
AUSSCHREIBEN.DE
Downloads
Artikelauswahl

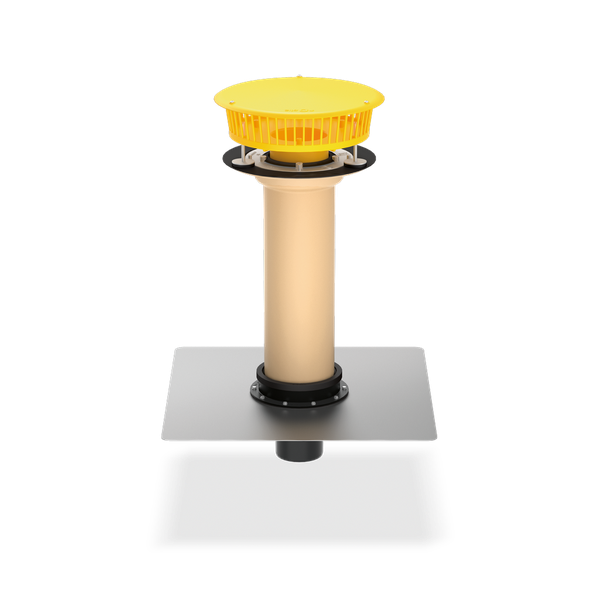

SitaFireguard® Schraubflansch mit Anstauelement für den vorbeugenden Brandschutz und zur Verhinderung einer Brandweiterleitung von unten bei kleinen Durchdringungen nach DIN 18234 Teil 3 u. 4, bestehend aus: PE-Grundkörper, Kragen zur Fixierung am Verstärkungsblech und zum Einklemmen der Dampfsperre, nach DIN EN 1253-2. Inklusive Aufstockelement für Dämmstoffstärken von 105 mm bis 570 mm aus PUR mit Schraubflansch-Konstruktion und signalgelbem Anstauelement. Zum direkten Anschluss an Rohre mit Steckmuffe, zur Freispiegelentwässerung, mit Dichtmanschette und Verstärkungsblech nach DIN EN 1090-4, mit vormontierter Brandschutzmanschette, komplett liefern und fachgerecht einbauen.
Abflussmenge nach DIN EN 1253-2 mit Anstauelement für die Notentwässerung in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Stauhöhe (mm)
DN
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
70
0,9
2,3
3,4
4,8
6
7,2
8,7
10,3
11,6
12,4
12,9
13,5
14
16,2
16,5
16,5
16,5
16,5
16,5
16,5
100
1
2,2
3,3
4,5
5,7
7,1
8,6
10
11,5
13,4
15,4
17,4
20
28
28
28
28
28
28
28
125
1
2,2
3,3
4,6
6
7,4
8,9
10,5
12
13,5
15,4
18
22
28
28
28
28
28
28
28
150
0,8
1,5
2
4,6
6
7,4
8,7
10
11,4
13,1
15
16,6
18
28
28
28
28
28
28
28

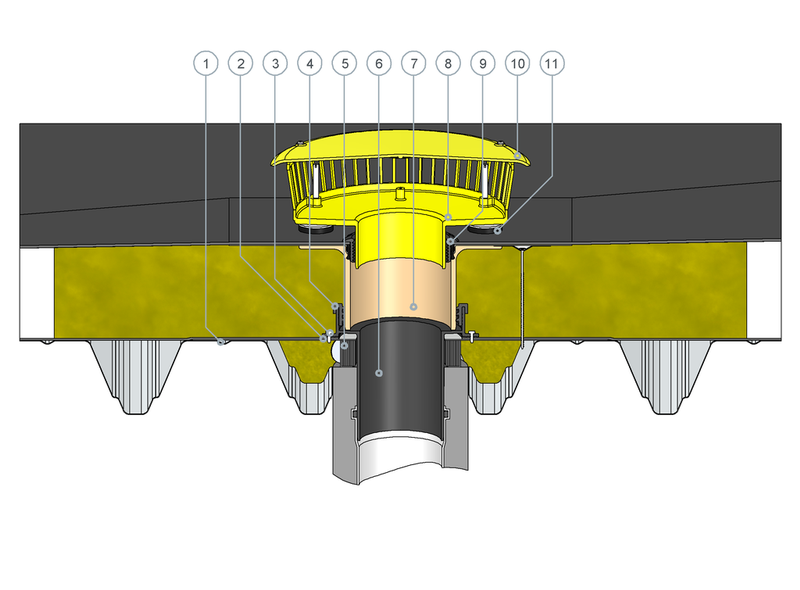

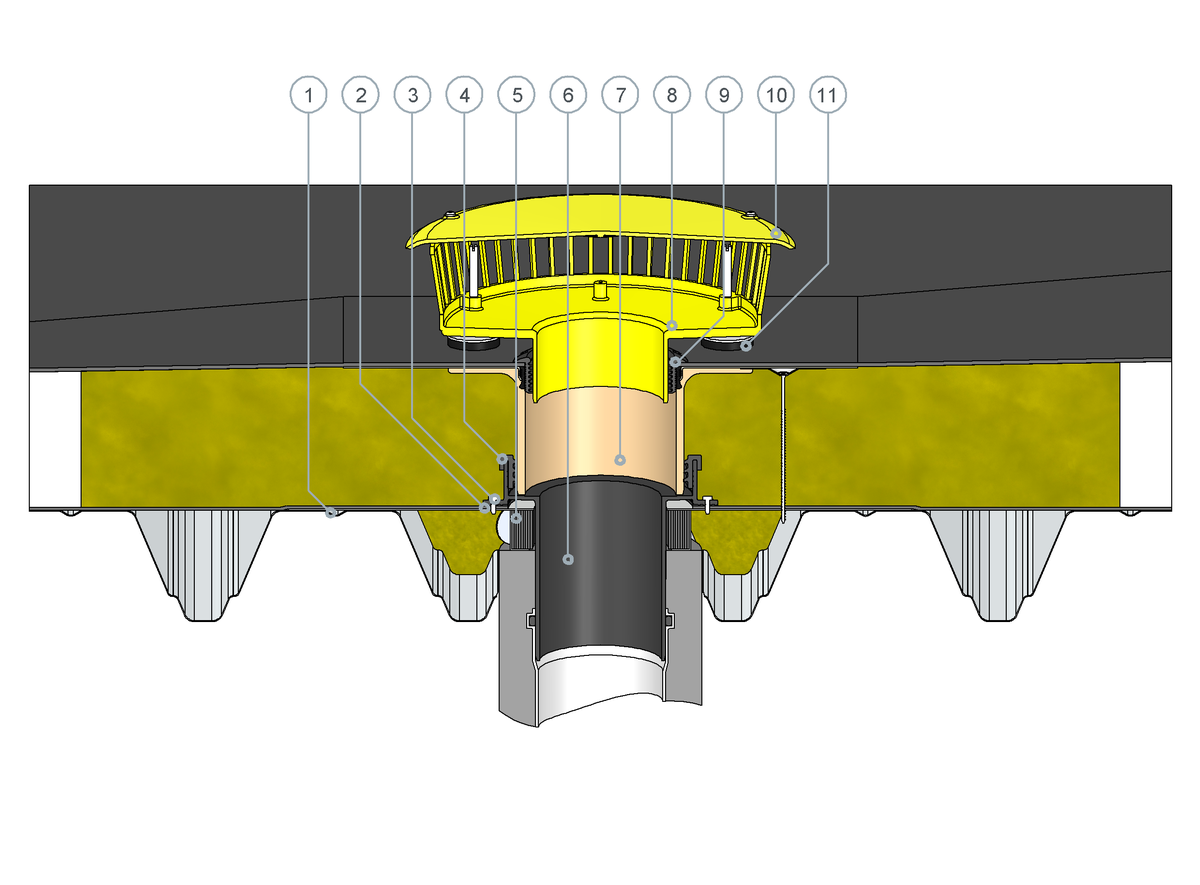

SitaFireguard Notentwässerung im nicht belüfteten Dachaufbau
SitaFireguard® Notentwässerung bestehend aus:
1 Verstärkungsblech
2 Dichtmanschette
3 Bohrschraube
4 Dichtung
5 Brandschutzmanschette
6 PE-Grundkörper
7 Aufstockelement
8 Anstauelement Grundkörper
9 Anstauelement Dichtring
10 Anstauelement Deckel
11 Höheneinstellbare Gummimetallpuffer
1 Verstärkungsblech
2 Dichtmanschette
3 Bohrschraube
4 Dichtung
5 Brandschutzmanschette
6 PE-Grundkörper
7 Aufstockelement
8 Anstauelement Grundkörper
9 Anstauelement Dichtring
10 Anstauelement Deckel
11 Höheneinstellbare Gummimetallpuffer
Nicht belüfteter Dachaufbau nach den aaRdT mit:
- Abdichtung
- Wärmedämmung nicht brennbar, min. 1,0 m x 1,0 m
- Dampfsperre
- Nicht brennbare Profilfüller
- Stahltrapezprofil
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Info (PDF)
PDF Tech_Info_SitaFireguard.pdfEinbauanleitung
PDF Einbauanleitung_SitaFireguard_E280010.pdf| SitaFireguard® | Artikel Nr. | ||||
|---|---|---|---|---|---|
|
Schraubflansch mit Anstauelement |
|||||
| DN 70 | Schraubflansch | 550 mm | F303099 | Zum Produkt | |
| DN 100 | Schraubflansch | 550 mm | F303499 | Zum Produkt | |
| DN 125 | Schraubflansch | 550 mm | F303899 | Zum Produkt | |
| DN 150 | Schraubflansch | 550 mm | F304299 | Zum Produkt |
+
