SitaPipe PP
Coude
Caractéristiques
- Résistance mécanique, capacité de charge mécanique très élevée, même avec des impacts jusqu'à -10°C
- Système résistant aux pressions négatives jusqu'à - 400 mbar et aux pressions positives jusqu'à 1,5 bar
- Bon confort acoustique : 16 dB(A) selon la norme EN 14366 et 18 dB(A) selon la norme DIN 4109 pour un écoulement de 2 l/s
- Écologique grâce à sa fabrication en matériaux entièrement recyclables
- Possibilité de raccordement avec d'autres matériaux comme SitaPipe Acier inoxydable, PE, PVC et PP

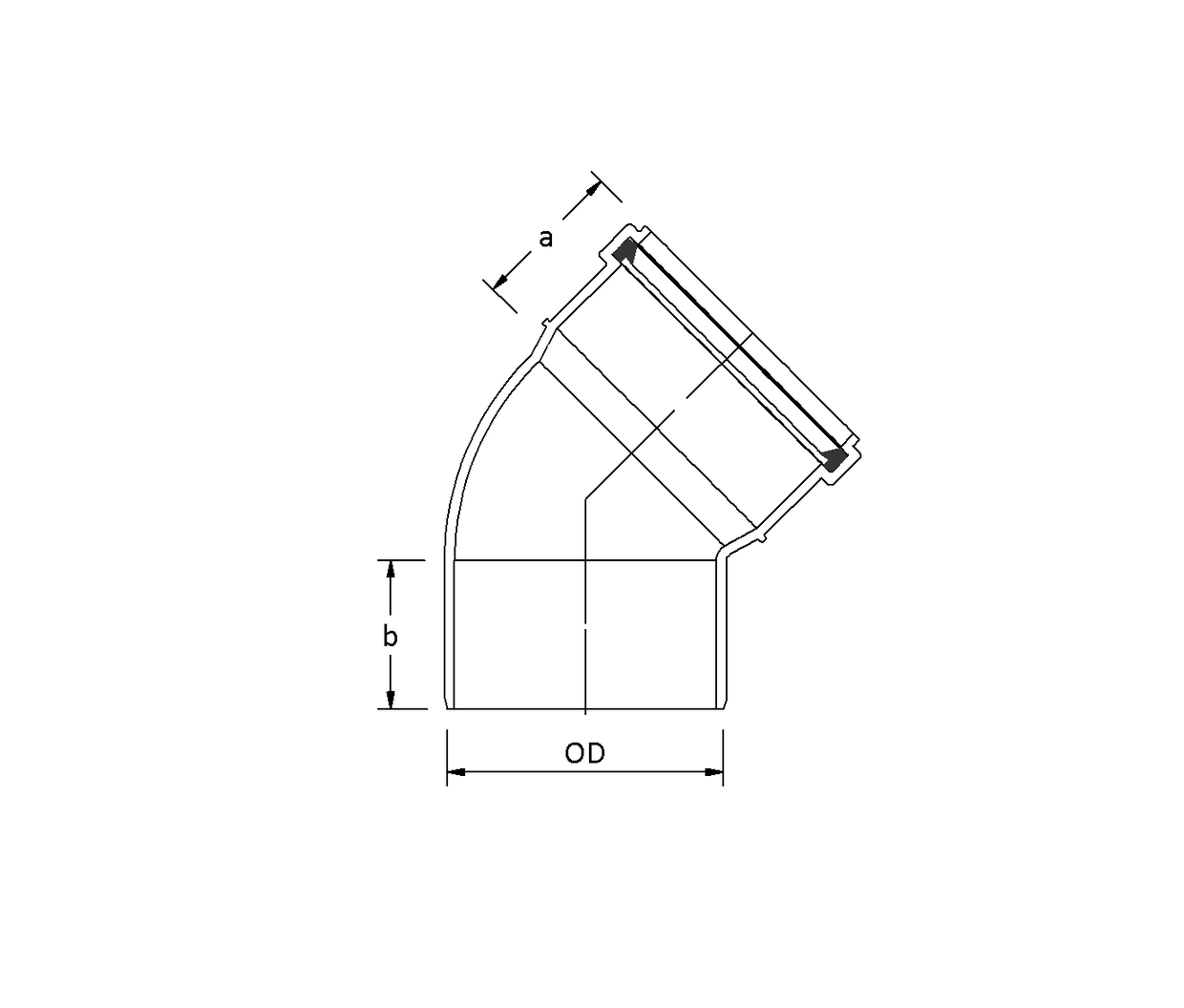

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Coude | a (mm) | b (mm) |
|---|---|---|---|---|
| 100 | 110 | 15° | 59 | 61 |
| 100 | 110 | 30° | 59 | 61 |
| 100 | 110 | 45° | 59 | 61 |
| 100 | 110 | 87,3° | 61 | 61 |
| 100 | 110 | 67,3° | 59 | 61 |
| 125 | 125 | 15° | 64 | 66 |
| 125 | 125 | 30° | 64 | 66 |
| 125 | 125 | 45° | 64 | 66 |
| 125 | 125 | 87,3° | 59 | 66 |
| 125 | 125 | 67,3° | 64 | 66 |
| 150 | 160 | 30° | 79 | 75 |
| 150 | 160 | 15° | 79 | 83 |
| 150 | 160 | 87,3° | 79 | 75 |
| 150 | 160 | 45° | 79 | 75 |
| 70 | 75 | 15° | 52 | 53 |
| 70 | 75 | 30° | 52 | 53 |
| 70 | 75 | 45° | 52 | 53 |
| 70 | 75 | 87,3° | 52 | 53 |
| 70 | 75 | 67,3° | 52 | 53 |
| 50 | 50 | 30° | 46 | 48 |
| 50 | 50 | 67,3° | 46 | 48 |
| 50 | 50 | 87,3° | 46 | 48 |
| 50 | 50 | 15° | 46 | 48 |
| 50 | 50 | 45° | 46 | 48 |
| 90 | 90 | 15° | 56 | 56 |
| 90 | 90 | 30° | 56 | 56 |
| 90 | 90 | 87,3° | 56 | 56 |
| 90 | 90 | 45° | 56 | 56 |
