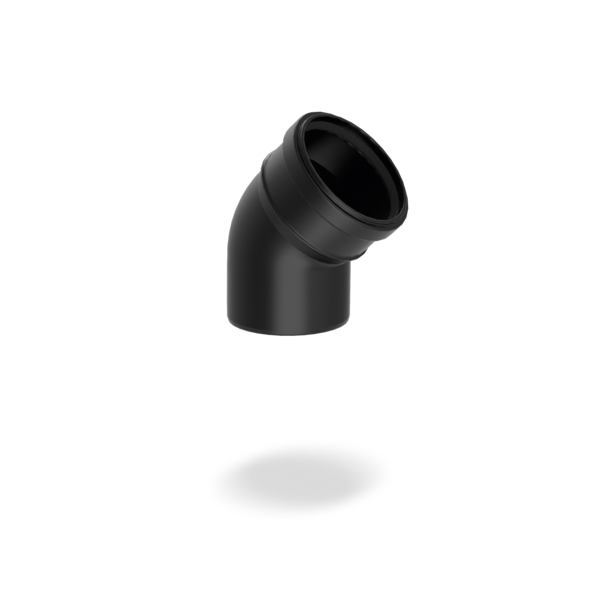

SitaPipe PP
bocht
Productkenmerken
- Mechanische weerstand, zeer hoge mechanische belastbaarheid, zelfs bij schokken tot -10°C
- Systeem bestand tegen negatieve druk tot - 400 mbar en positieve druk tot 1,5 bar
- Goed akoestisch comfort: 16 dB(A) conform EN 14366 en 18 dB(A) conform DIN 4109 bij een stroomsnelheid van 2 l/s
- Ecologisch groen, want gemaakt van volledig recyclebaar materiaal
- Koppeling mogelijk met andere materialen zoals SitaPipe roestvrij staal, PE, PVC en PP

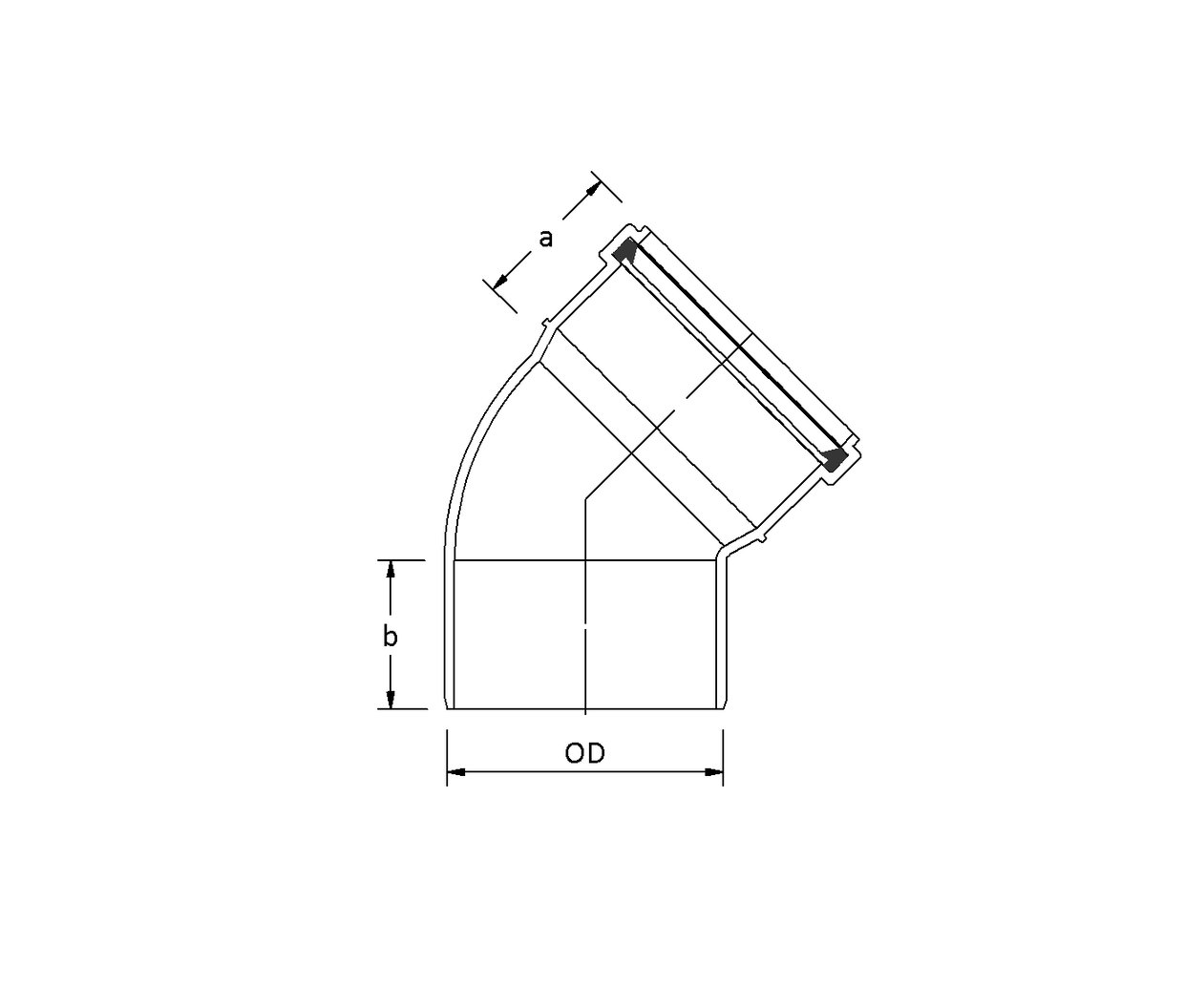

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Bocht | a (mm) | b (mm) |
|---|---|---|---|---|
| 100 | 110 | 15° | 59 | 61 |
| 100 | 110 | 30° | 59 | 61 |
| 100 | 110 | 45° | 59 | 61 |
| 100 | 110 | 87,3° | 61 | 61 |
| 100 | 110 | 67,3° | 59 | 61 |
| 125 | 125 | 15° | 64 | 66 |
| 125 | 125 | 30° | 64 | 66 |
| 125 | 125 | 45° | 64 | 66 |
| 125 | 125 | 87,3° | 59 | 66 |
| 125 | 125 | 67,3° | 64 | 66 |
| 150 | 160 | 87,3° | 79 | 75 |
| 150 | 160 | 15° | 79 | 83 |
| 150 | 160 | 30° | 79 | 75 |
| 150 | 160 | 45° | 79 | 75 |
| 70 | 75 | 15° | 52 | 53 |
| 70 | 75 | 30° | 52 | 53 |
| 70 | 75 | 45° | 52 | 53 |
| 70 | 75 | 87,3° | 52 | 53 |
| 70 | 75 | 67,3° | 52 | 53 |
| 50 | 50 | 87,3° | 46 | 48 |
| 50 | 50 | 45° | 46 | 48 |
| 50 | 50 | 30° | 46 | 48 |
| 50 | 50 | 15° | 46 | 48 |
| 50 | 50 | 67,3° | 46 | 48 |
| 90 | 90 | 15° | 56 | 56 |
| 90 | 90 | 30° | 56 | 56 |
| 90 | 90 | 45° | 56 | 56 |
| 90 | 90 | 87,3° | 56 | 56 |
