SitaPipe PP
Bogen
- Produkte

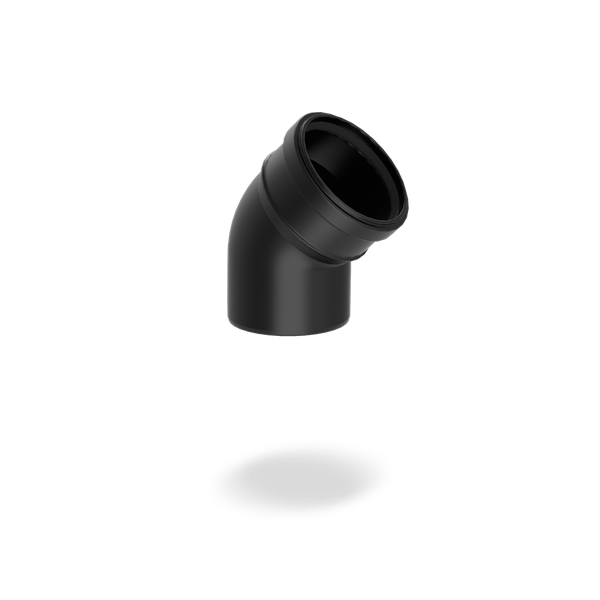

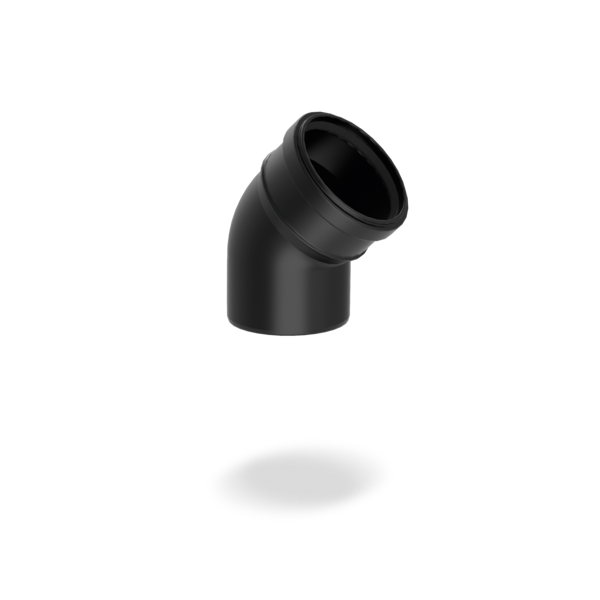

SitaPipe PP
Bogen
Eigenschaften
- Weiße Innenflächen, um Videoinspektionsvorgänge zu erleichten
- Mechanische Beständigkeit, sehr hohe mechanische Belastbarkeit, auch bei Stößen bis -10°C
- System resistent gegen Unterdrücke bis - 400 mbar und Überdrücke bis 1,5 bar
- Guter akustischer Komfort: 16 dB(A) gemäß EN 14366 und 18 dB(A) nach DIN 4109 bei einem Durchfluss von 2 l/s
- Ökologisch grün, da es aus vollständig recycelbarem Material hergestellt wird
- Anschluss mit anderen Materialien wie SitaPipe Edelstahl, PE, PVC und PP möglich

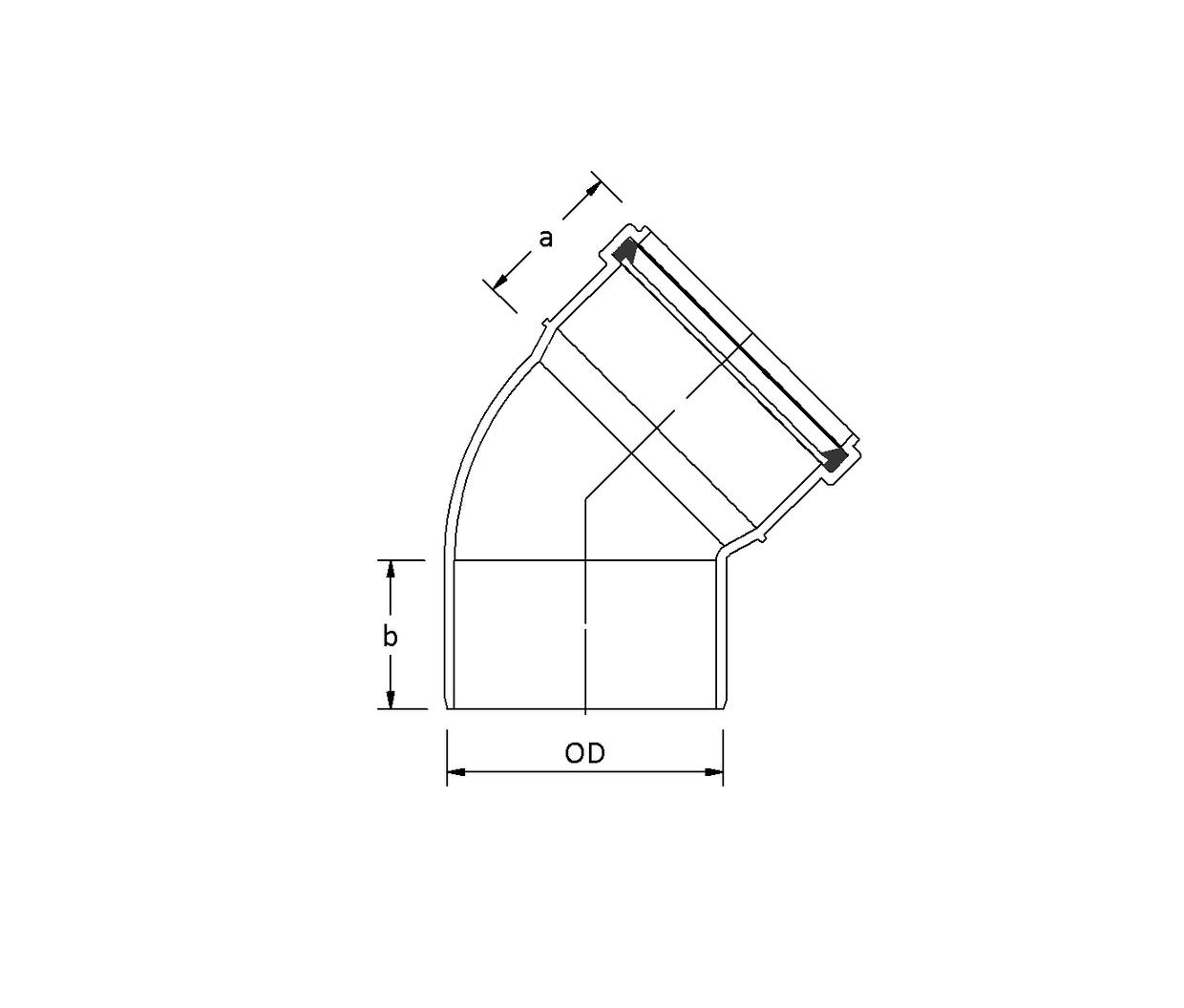

Nennweite DN | Außendurchmesser OD (mm) | Bogen | a (mm) | b (mm) |
---|---|---|---|---|
100 | 110 | 15° | 59 | 61 |
100 | 110 | 30° | 59 | 61 |
100 | 110 | 45° | 59 | 61 |
100 | 110 | 87,3° | 61 | 61 |
100 | 110 | 67,3° | 59 | 61 |
125 | 125 | 15° | 64 | 66 |
125 | 125 | 30° | 64 | 66 |
125 | 125 | 45° | 64 | 66 |
125 | 125 | 87,3° | 59 | 66 |
125 | 125 | 67,3° | 64 | 66 |
150 | 160 | 30° | 79 | 75 |
150 | 160 | 15° | 79 | 83 |
150 | 160 | 87,3° | 79 | 75 |
150 | 160 | 45° | 79 | 75 |
70 | 75 | 15° | 52 | 53 |
70 | 75 | 30° | 52 | 53 |
70 | 75 | 45° | 52 | 53 |
70 | 75 | 87,3° | 52 | 53 |
70 | 75 | 67,3° | 52 | 53 |
50 | 50 | 45° | 46 | 48 |
50 | 50 | 15° | 46 | 48 |
50 | 50 | 67,3° | 46 | 48 |
50 | 50 | 30° | 46 | 48 |
50 | 50 | 87,3° | 46 | 48 |
90 | 90 | 45° | 56 | 56 |
90 | 90 | 30° | 56 | 56 |
90 | 90 | 87,3° | 56 | 56 |
90 | 90 | 15° | 56 | 56 |
