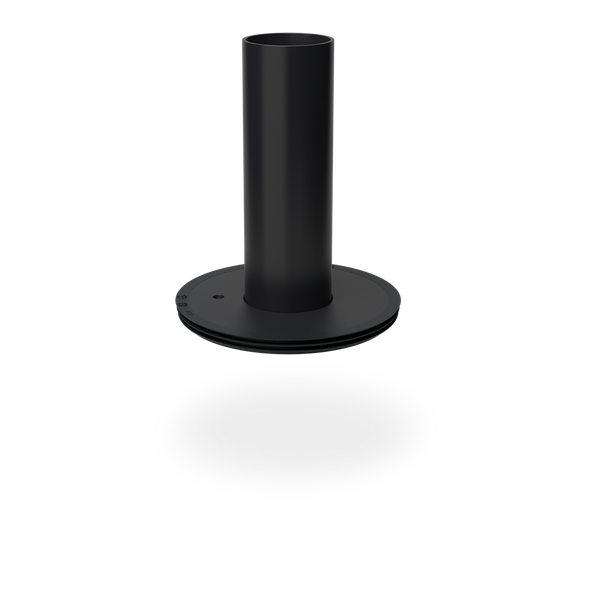

SitaRetention
Fix
Caractéristiques
- Pose facile dans l'avaloir
- Raccourcissement possible selon les besoins

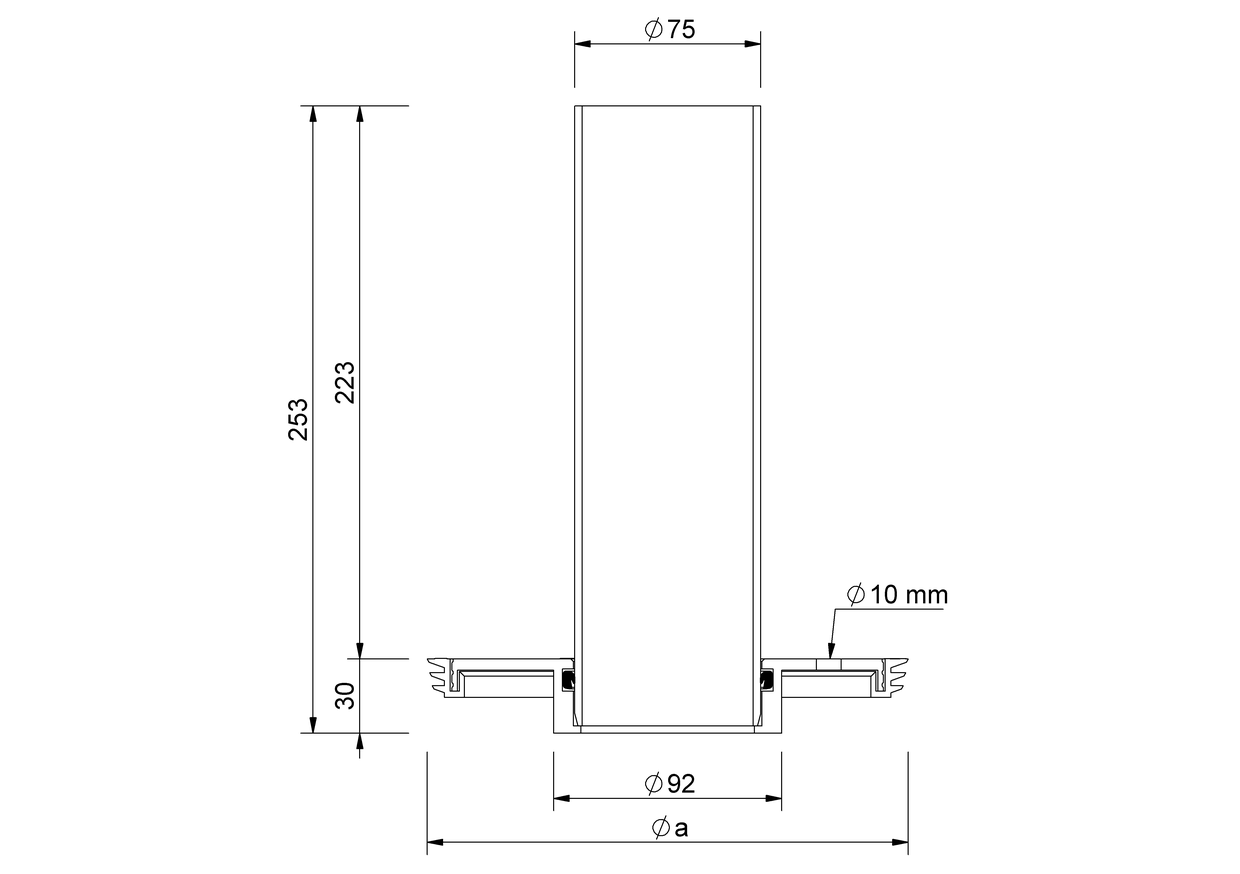

Schéma technique
| Pour modèle / série | a (mm) |
|---|---|
| SitaTrendy | 151 |
| SitaStandard, SitaIndra, SitaMulti | 194 |
Texte explicatif
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles
SitaRetention Fix, en polyamide (plaque de base) et HDPE (tuyau de ventilation), avec ouverture prédéfinie pour l'écoulement contrôlé des eaux pluviales sur les toits à rétention, pour montage dans les avaloirs de toiture des séries SitaStandard, SitaIndra et SitaMulti ou SitaTrendy. Possibilité de raccourcir le tuyau de ventilation selon les besoins sur le chantier, hauteur non raccourcie 223 mm, avec bagues d’étanchéité en EPDM. Fourniture et pose selon les règles de l'art.

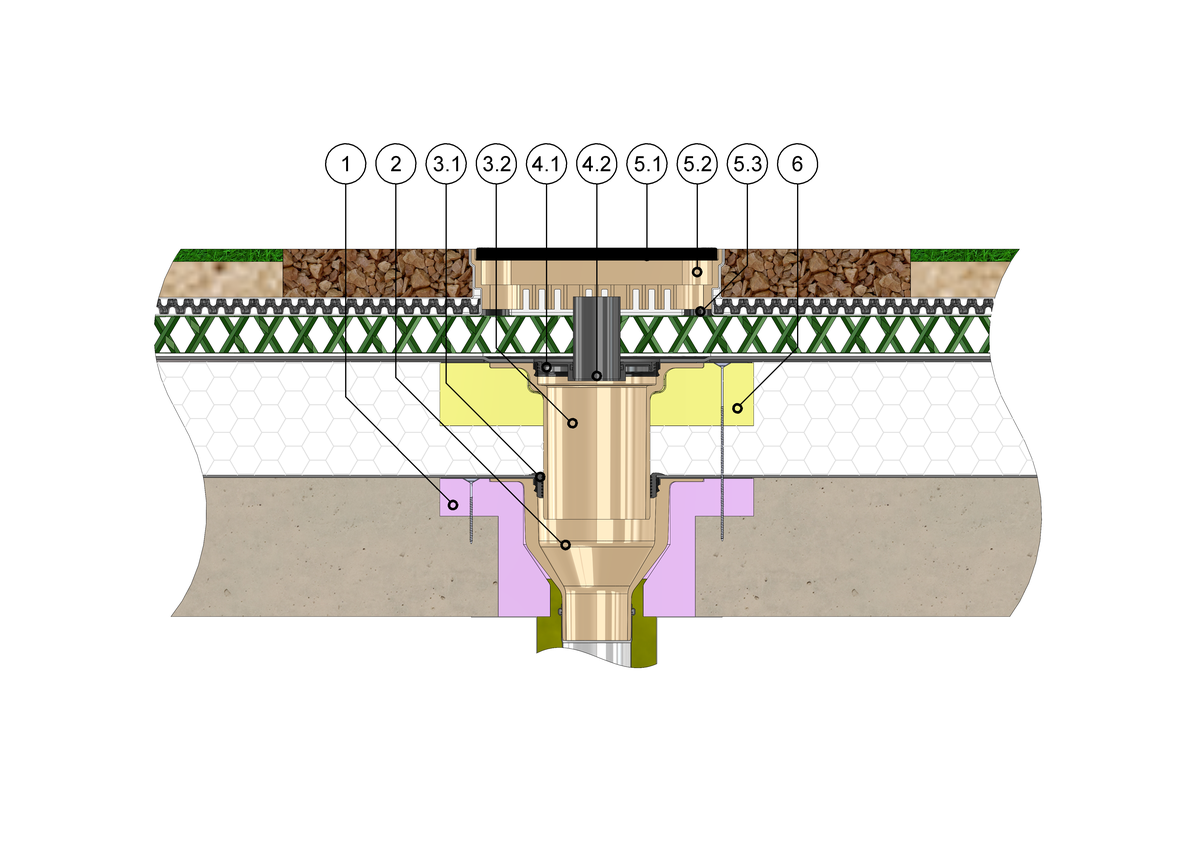

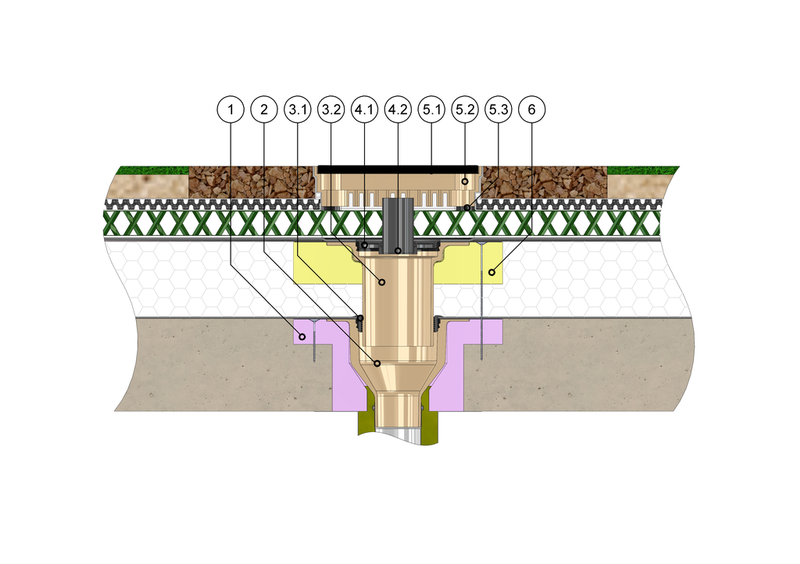

SitaRetention Regard de toiture verte et SitaRetention Fix avec SitaStandard dans une toiture non ventilée à végétation extensive
1 SitaStandard Pièce d'isolation
2 SitaStandard Sortie verticale
SitaStandard Élément de surélévation se compose de :
3.1 Bague d’étanchéité
3.2 Corps de base
SitaRetention Fix se compose de :
4.1 Plaque de base
4.2 Tuyau de ventilation
4.3 Bague de fixation
SitaRetention Regard de toiture verte se compose de :
5.1 Couvercle fermé
5.2 Corps de base
5.3 Tampons métal-caoutchouc réglables en hauteur
6 SitaStandard Pièce d’isolation pour élément de surélévation
2 SitaStandard Sortie verticale
SitaStandard Élément de surélévation se compose de :
3.1 Bague d’étanchéité
3.2 Corps de base
SitaRetention Fix se compose de :
4.1 Plaque de base
4.2 Tuyau de ventilation
4.3 Bague de fixation
SitaRetention Regard de toiture verte se compose de :
5.1 Couvercle fermé
5.2 Corps de base
5.3 Tampons métal-caoutchouc réglables en hauteur
6 SitaStandard Pièce d’isolation pour élément de surélévation
Structure non ventilée à végétation extensive selon les règles techniques généralement reconnues (aaRdT) avec :
- Toiture végétale selon le fournisseur du système
- Tapis de drainage
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaIndra sans arrêt de gravier avec SitaRetention Fix dans une structure non ventilée avec toiture verte à rétention
1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude 87,5°
5 SitaAttika Plaque de recouvrement de façade
SitaIndra sans arrêt de gravier se compose de :
6.1 SitaMore Plaque pare-vapeur flexible
6.2 SitaPipe Acier inoxydable Tuyau
6.3 SitaIndra Pièce d’isolation
6.4 SitaPipe Acier inoxydable Collier de serrage
6.5 SitaIndra Corps de base
SitaRetention Fix se compose de :
7.1 Plaque de base avec bague de fixation
7.2 Tuyau de ventilation
SitaRetention Regard de toiture verte se compose de :
8.1 Corps de base
8.2 Couvercle fermé
8.3 Tampons métal-caoutchouc réglables en hauteur
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage
4 SitaPipe Acier inoxydable Coude 87,5°
5 SitaAttika Plaque de recouvrement de façade
SitaIndra sans arrêt de gravier se compose de :
6.1 SitaMore Plaque pare-vapeur flexible
6.2 SitaPipe Acier inoxydable Tuyau
6.3 SitaIndra Pièce d’isolation
6.4 SitaPipe Acier inoxydable Collier de serrage
6.5 SitaIndra Corps de base
SitaRetention Fix se compose de :
7.1 Plaque de base avec bague de fixation
7.2 Tuyau de ventilation
SitaRetention Regard de toiture verte se compose de :
8.1 Corps de base
8.2 Couvercle fermé
8.3 Tampons métal-caoutchouc réglables en hauteur
Structure non ventilée à rétention selon les règles techniques généralement reconnues (aaRdT) avec :
- Structure de rétention et toiture végétale selon le fournisseur du système
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaRetention Fix avec SitaStandard dans une structure non ventilée
1 SitaStandard Pièce d'isolation
2 SitaStandard Sortie verticale
SitaStandard Élément de surélévation se compose de :
3.1 Bague d’étanchéité
3.2 Corps de base
SitaRetention Fix se compose de :
4.1 Plaque de base
4.2 Tuyau de ventilation
4.3 Bague de fixation
SitaRetention Regard de toiture verte se compose de :
5.1 Couvercle fermé
5.2 Corps de base
5.3 Tampons métal-caoutchouc réglables en hauteur
6 SitaStandard Pièce d’isolation pour élément de surélévation
2 SitaStandard Sortie verticale
SitaStandard Élément de surélévation se compose de :
3.1 Bague d’étanchéité
3.2 Corps de base
SitaRetention Fix se compose de :
4.1 Plaque de base
4.2 Tuyau de ventilation
4.3 Bague de fixation
SitaRetention Regard de toiture verte se compose de :
5.1 Couvercle fermé
5.2 Corps de base
5.3 Tampons métal-caoutchouc réglables en hauteur
6 SitaStandard Pièce d’isolation pour élément de surélévation
Structure non ventilée à végétation extensive selon les règles techniques généralement reconnues (aaRdT) avec :
- Toiture végétale selon le fournisseur du système
- Tapis de drainage
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaRetention | N° d'article | ||
|---|---|---|---|
Fix | |||
| SitaStandard, SitaIndra, SitaMulti | 409103 | Voir le produit | |
| SitaTrendy | 409104 | Voir le produit |
