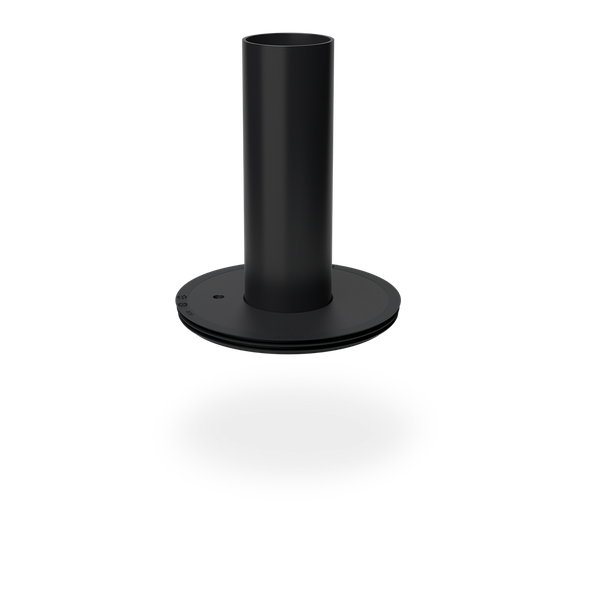

SitaRetention
Fix
Eigenschaften
- Einfaches Einsetzen in den Gully
- Individuell einstellbar

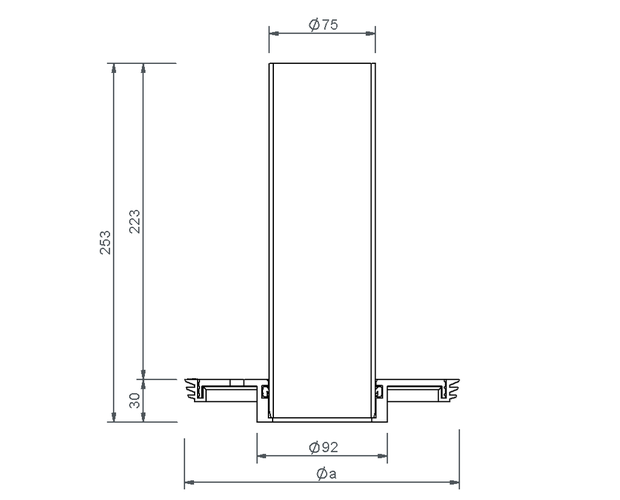

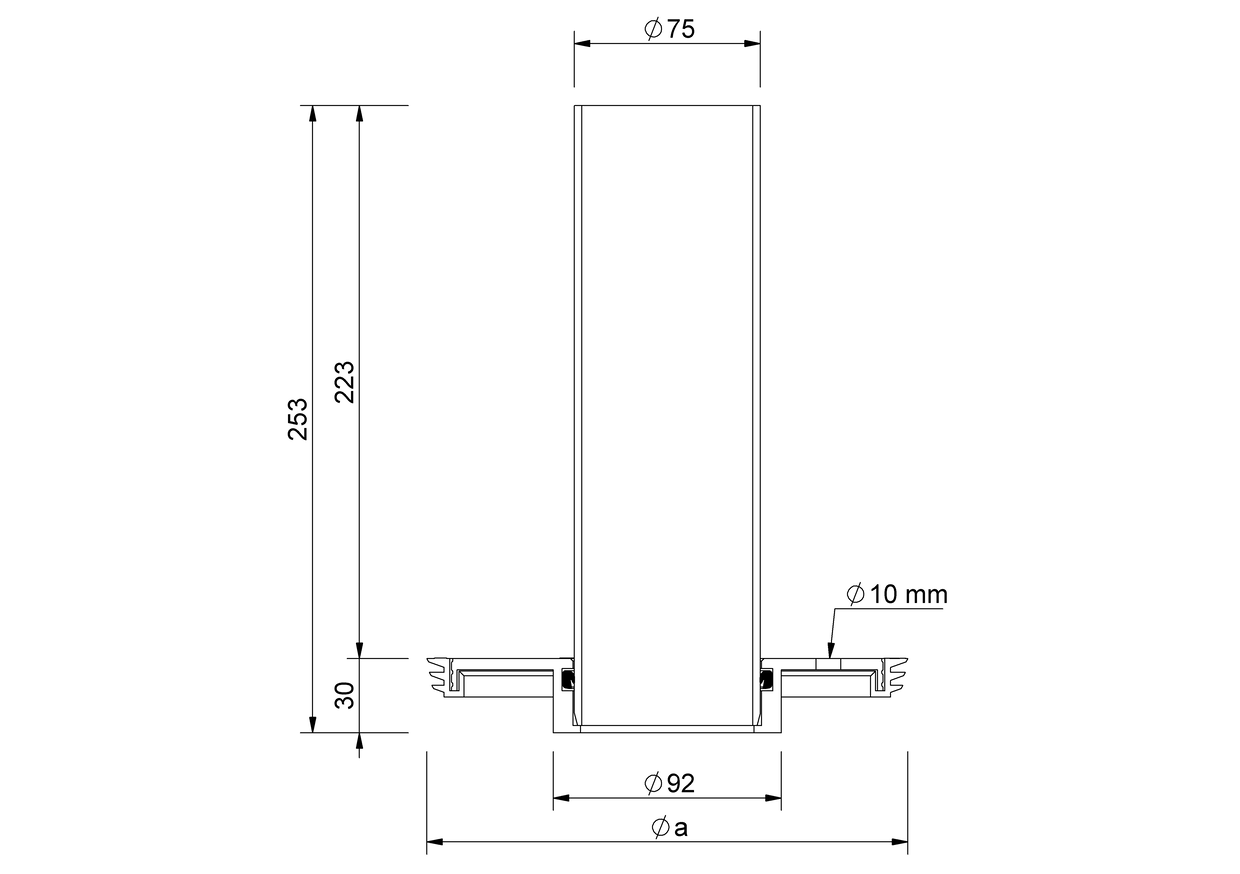

Technische Zeichnung
| Für Modell / Serie | a (mm) |
|---|---|
| SitaStandard, SitaIndra, SitaMulti | 194 |
| SitaTrendy | 151 |
Leistungstext
Einbaubeispiele
MultiCAD und BIM-DatenAUSSCHREIBEN.DE
Downloads
Artikelauswahl
SitaRetention Fix, aus Polyamid (Grundplatte) und HDPE (Belüftungsrohr), mit vordefinierter Öffnung zum kontrollierten Ablauf von Regenwasser bei einem Retentionsdach, für den Einbau in Dachgullys der Serien SitaStandard, SitaIndra und SitaMulti oder SitaTrendy. Das Belüftungsrohr kann bauseits individuell gekürzt werden, ungekürzte Höhe 223 mm, mit Dichtringen aus EPDM, liefern und fachgerecht einbauen.

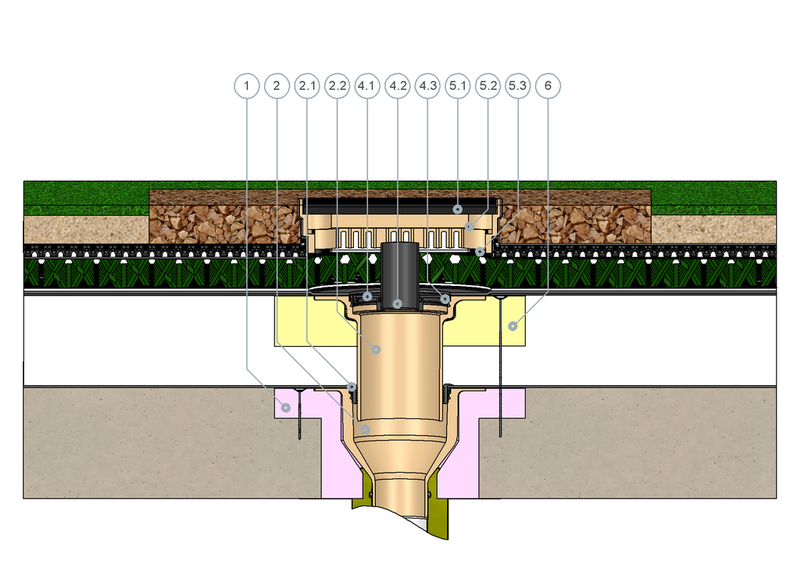

SitaRetention Gründachschacht und SitaRetention Fix mit SitaStandard im nicht belüfteten Dachaufbau mit extensiver Begrünung
1 SitaStandard Dämmkörper
2 SitaStandard senkrecht
SitaStandard Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaRetention Fix bestehend aus:
4.1 Grundplatte
4.2 Belüftungsrohr
4.3 Befestigungsring
SitaRetention Gründachschacht bestehend aus:
5.1 geschlossene Abdeckung
5.2 Grundkörper
5.3 höhenverstellbare Gummimetallpuffer
6 SitaStandard Dämmkörper Aufstockelement
2 SitaStandard senkrecht
SitaStandard Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaRetention Fix bestehend aus:
4.1 Grundplatte
4.2 Belüftungsrohr
4.3 Befestigungsring
SitaRetention Gründachschacht bestehend aus:
5.1 geschlossene Abdeckung
5.2 Grundkörper
5.3 höhenverstellbare Gummimetallpuffer
6 SitaStandard Dämmkörper Aufstockelement
Nicht belüfteter Dachaufbau mit extensiver Begrünung nach den aaRdT mit:
- Dachbegrünung nach Systemanbieter
- Drainagematte
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion

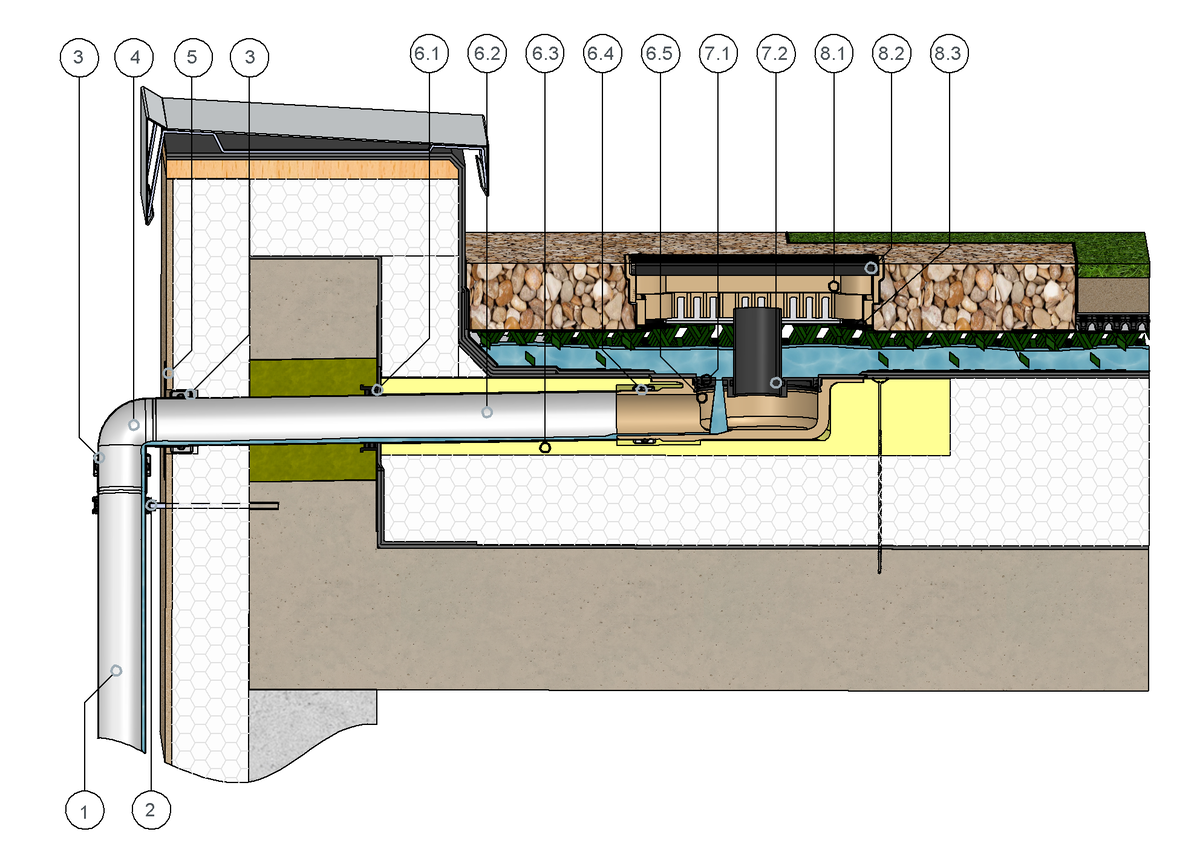

SitaIndra ohne Kiesfang mit SitaRetention Fix im nicht belüfteten Dachaufbau mit Retentions-Gründach
1 SitaPipe Edelstahl Rohr
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°
5 SitaAttika Fassaden-Abdeckplatte
SitaIndra ohne Kiesfang bestehend aus:
6.1 SitaMore Dampfsperrplatte flex
6.2 SitaPipe Edelstahl Rohr
6.3 SitaIndra Dämmkörper
6.4 SitaPipe Edelstahl Sicherungsschelle
6.5 SitaIndra Grundkörper
SitaRetention Fix bestehend aus:
7.1 Grundplatte mit Befestigungsring
7.2 Belüftungsrohr
SitaRetention Gründachschacht bestehend aus:
8.1 Grundkörper
8.2 geschlossene Abdeckung
8.3 höhenverstellbare Gummimetallpuffer
2 SitaPipe Edelstahl Rohrschelle
3 SitaPipe Edelstahl Sicherungsschelle
4 SitaPipe Edelstahl Bogen 87,5°
5 SitaAttika Fassaden-Abdeckplatte
SitaIndra ohne Kiesfang bestehend aus:
6.1 SitaMore Dampfsperrplatte flex
6.2 SitaPipe Edelstahl Rohr
6.3 SitaIndra Dämmkörper
6.4 SitaPipe Edelstahl Sicherungsschelle
6.5 SitaIndra Grundkörper
SitaRetention Fix bestehend aus:
7.1 Grundplatte mit Befestigungsring
7.2 Belüftungsrohr
SitaRetention Gründachschacht bestehend aus:
8.1 Grundkörper
8.2 geschlossene Abdeckung
8.3 höhenverstellbare Gummimetallpuffer
Retentionsdach im nicht belüfteten Dachaufbau nach den aaRdT mit:
- Retentionsaufbau und Dachbegrünung nach Systemanbieter
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion

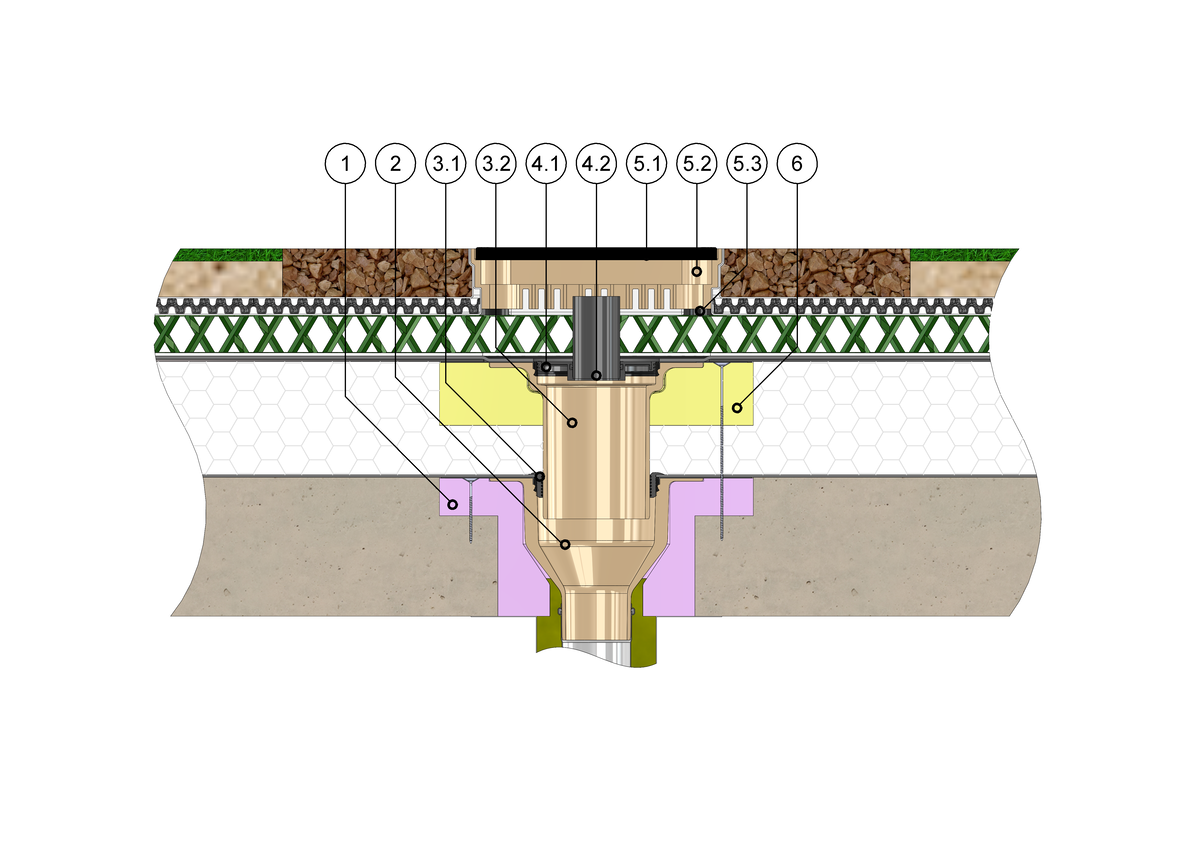

SitaRetention Fix mit SitaStandard im nicht belüfteten Dachaufbau
1 SitaStandard Dämmkörper
2 SitaStandard senkrecht
SitaStandard Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaRetention Fix bestehend aus:
4.1 Grundplatte
4.2 Belüftungsrohr
4.3 Befestigungsring
SitaRetention Gründachschacht bestehend aus:
5.1 geschlossene Abdeckung
5.2 Grundkörper
5.3 höhenverstellbare Gummimetallpuffer
6 SitaStandard Dämmkörper Aufstockelement
2 SitaStandard senkrecht
SitaStandard Aufstockelement bestehend aus:
3.1 Dichtring
3.2 Grundkörper
SitaRetention Fix bestehend aus:
4.1 Grundplatte
4.2 Belüftungsrohr
4.3 Befestigungsring
SitaRetention Gründachschacht bestehend aus:
5.1 geschlossene Abdeckung
5.2 Grundkörper
5.3 höhenverstellbare Gummimetallpuffer
6 SitaStandard Dämmkörper Aufstockelement
Nicht belüfteter Dachaufbau mit extensiver Begrünung nach den aaRdT mit:
- Dachbegrünung nach Systemanbieter
- Drainagematte
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
Damit die externen Inhalte an dieser Stelle
angezeigt werden können, müssen Sie die
Cookies der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an
dieser Stelle angezeigt werden
können, müssen Sie die Cookies
der Kategorie „Präferenzen“
akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
| SitaRetention | Artikel Nr. | ||
|---|---|---|---|
Fix | |||
| SitaStandard, SitaIndra, SitaMulti | 409103 | Zum Produkt | |
| SitaTrendy | 409104 | Zum Produkt |
