SitaRetention
Fix
Atrybuty
- Łatwy montaż we wpuście
- Możliwość indywidualnego skrócenia

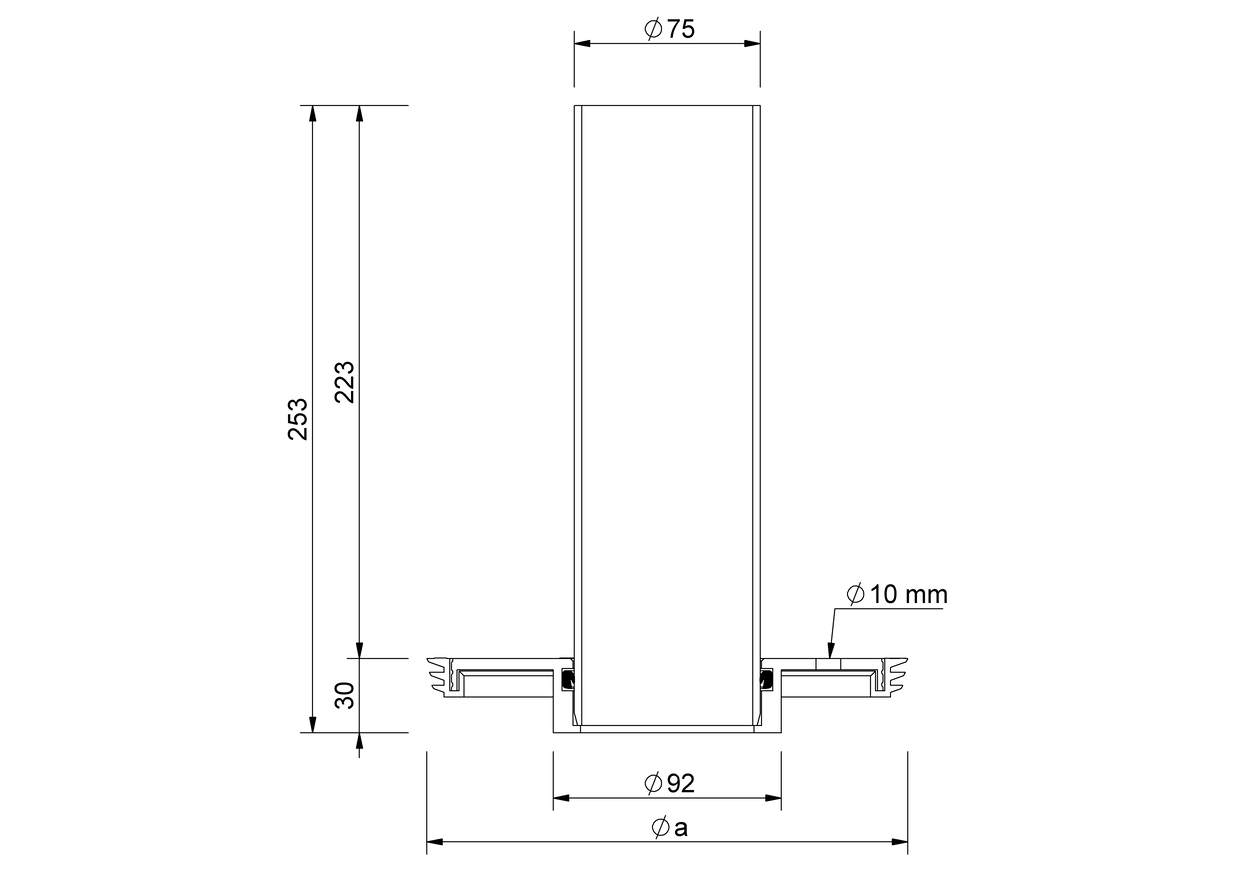

Rysunek techniczny
| Dla modeli/serii | a (mm) |
|---|---|
| SitaTrendy | 151 |
| SitaStandard, SitaIndra, SitaMulti | 194 |
Tekst wykonania
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu

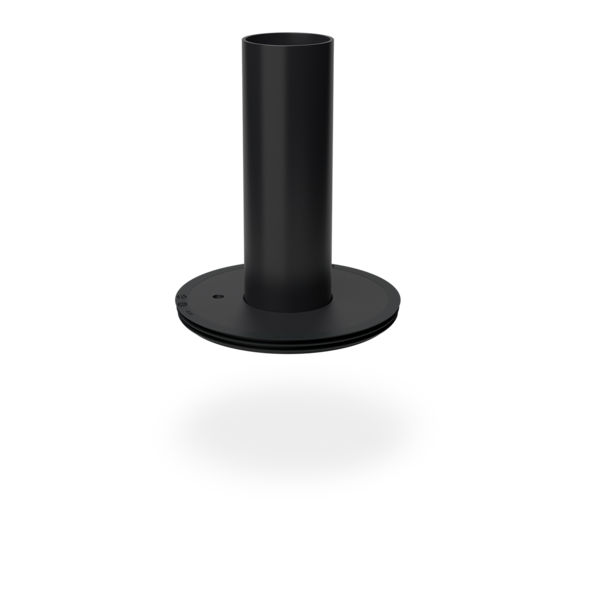

SitaRetention Fix, z poliamidu (płyta podstawowa) i HDPE (rura napowietrzająca), z ustalonym wcześniej otworem do kontrolowanego odpływu wody deszczowej z dachu retencyjnego, do montażu we wpustach dachowych serii SitaStandard, SitaIndra i SitaMulti lub SitaTrendy. Rura napowietrzająca może być indywidualnie skracana w miejscu montażu, nieskrócona wysokość 223 mm, z pierścieniami uszczelniającymi z EPDM. Element dostarczany jako gotowy do montażu.

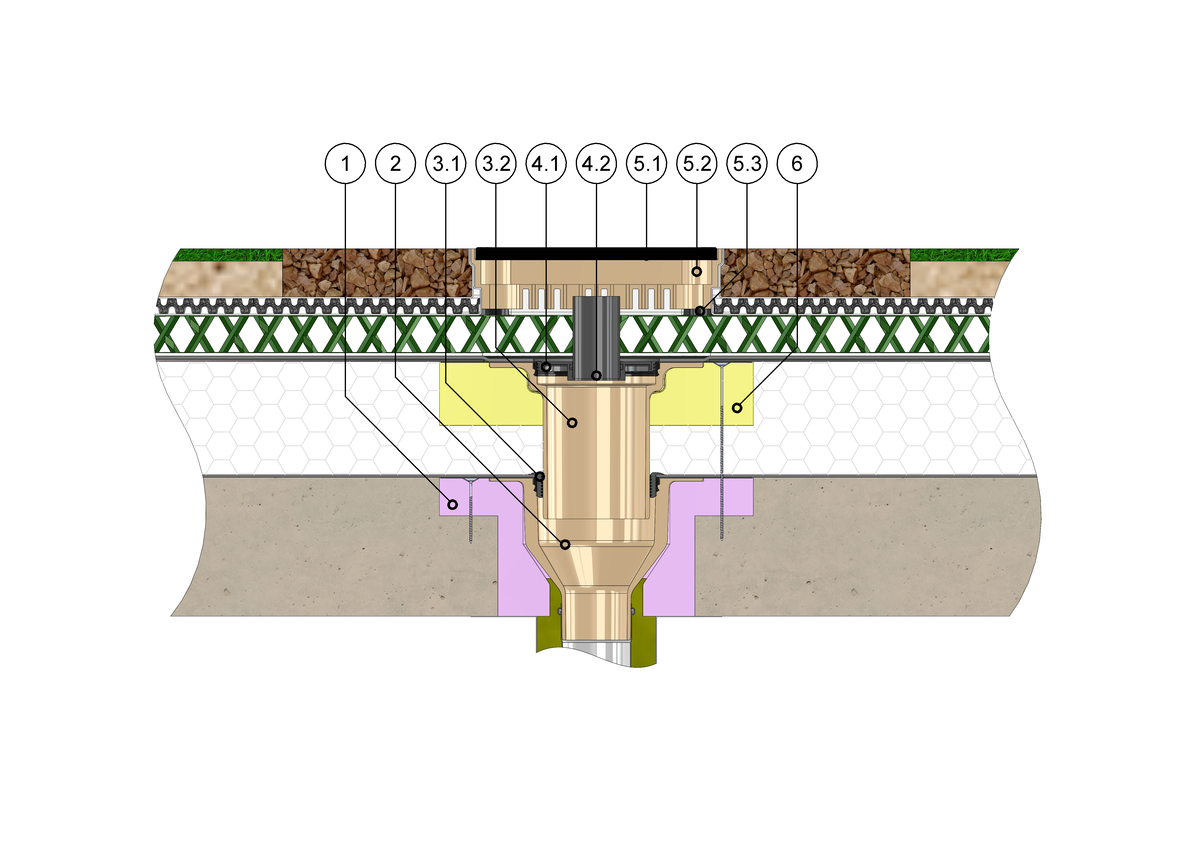

Skrzynia rewizyjna do dachów zielonych SitaRetention i SitaRetention Fix z SitaStandard w niewentylowanej konstrukcji dachowej z rozległą zielenią
1 Korpus termoizolacyjny SitaStandard
2 SitaStandard pionowy
Element nadbudowy SitaStandard składa się z następujących elementów:
3.1 Pierścień uszczelniający
3.2 Korpus podstawowy
SitaRetention Fix składa się z następujących elementów:
4.1 Płyta główna
4.2 Rura napowietrzająca
4.3 Pierścień mocujący
Skrzynia rewizyjna do dachów zielonych SitaRetention składa się z następujących elementów:
5.1 Zamknięta osłona
5.2 Korpus podstawowy
5.3 Metalowe stopki w otulinie gumowej z regulacją wysokości
6 Korpus termoizolacyjny SitaStandard elementu nadbudowy
2 SitaStandard pionowy
Element nadbudowy SitaStandard składa się z następujących elementów:
3.1 Pierścień uszczelniający
3.2 Korpus podstawowy
SitaRetention Fix składa się z następujących elementów:
4.1 Płyta główna
4.2 Rura napowietrzająca
4.3 Pierścień mocujący
Skrzynia rewizyjna do dachów zielonych SitaRetention składa się z następujących elementów:
5.1 Zamknięta osłona
5.2 Korpus podstawowy
5.3 Metalowe stopki w otulinie gumowej z regulacją wysokości
6 Korpus termoizolacyjny SitaStandard elementu nadbudowy
Niewentylowana konstrukcja dachowa z rozległą zielenią zgodnie z aaRdT z:
- zielenią dachową według dostawcy systemu
- matą do drenażu
- budowlaną matą ochronną
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną

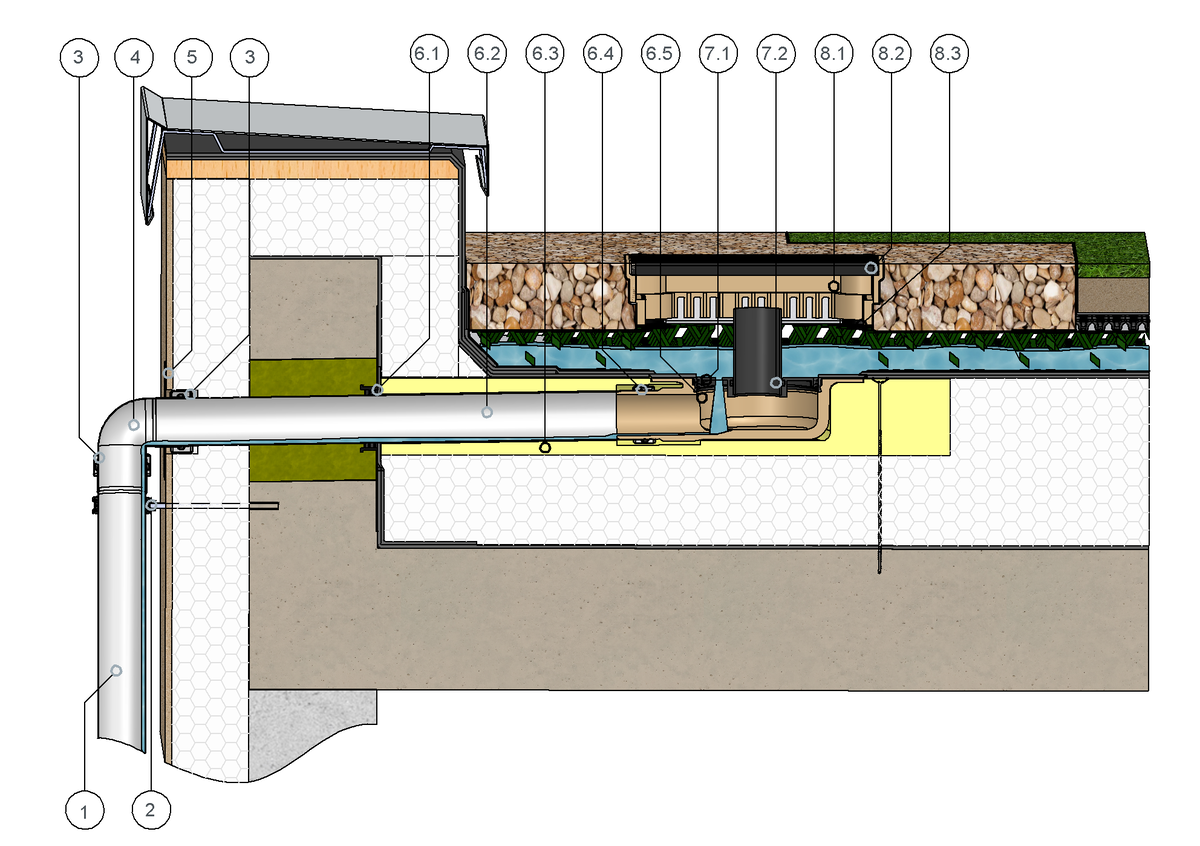

SitaIndra bez osadnika żwiru z SitaRetention Fix dla konstrukcji dachowych niewentylowanych z zielonym dachem retencyjnym
1 Rura SitaPipe ze stali szlachetnej
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 Kolanko SitaPipe 87,5° ze stali szlachetnej
5 Maskownica do fasad SitaAttika
Zielony dach SitaIndra składa się z następujących elementów:
6.1 Płyta paroizolacyjna SitaMore elastyczna
6.2 Rura SitaPipe ze stali szlachetnej
6.3 Korpus termoizolacyjny SitaIndra
6.4 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
6.5 Korpus podstawowy SitaIndra
SitaRetention Fix składa się z następujących elementów:
7.1 Płyta główna z pierścieniem mocującym
7.2 Rura napowietrzająca
Skrzynia rewizyjna do dachów zielonych SitaRetention składa się z następujących elementów:
8.1 Korpus podstawowy
8.2 Zamknięta pokrywa
8.3 Metalowe stopki w otulinie gumowej z regulacją wysokości
2 Obejma do rur SitaPipe ze stali szlachetnej
3 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
4 Kolanko SitaPipe 87,5° ze stali szlachetnej
5 Maskownica do fasad SitaAttika
Zielony dach SitaIndra składa się z następujących elementów:
6.1 Płyta paroizolacyjna SitaMore elastyczna
6.2 Rura SitaPipe ze stali szlachetnej
6.3 Korpus termoizolacyjny SitaIndra
6.4 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
6.5 Korpus podstawowy SitaIndra
SitaRetention Fix składa się z następujących elementów:
7.1 Płyta główna z pierścieniem mocującym
7.2 Rura napowietrzająca
Skrzynia rewizyjna do dachów zielonych SitaRetention składa się z następujących elementów:
8.1 Korpus podstawowy
8.2 Zamknięta pokrywa
8.3 Metalowe stopki w otulinie gumowej z regulacją wysokości
Dach retencyjny w niewentylowanej konstrukcji dachowej zgodnie z aaRdT z:
- konstrukcją retencyjną i zielenią dachową według dostawcy systemu
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaRetention Fix z SitaStandard w niewentylowanej konstrukcji dachowej
1 Korpus termoizolacyjny SitaStandard
2 SitaStandard pionowy
Element nadbudowy SitaStandard składa się z następujących elementów:
3.1 Pierścień uszczelniający
3.2 Korpus podstawowy
SitaRetention Fix składa się z następujących elementów:
4.1 Płyta główna
4.2 Rura napowietrzająca
4.3 Pierścień mocujący
Skrzynia rewizyjna do dachów zielonych SitaRetention składa się z następujących elementów:
5.1 Zamknięta osłona
5.2 Korpus podstawowy
5.3 Metalowe stopki w otulinie gumowej z regulacją wysokości
6 Korpus termoizolacyjny SitaStandard elementu nadbudowy
2 SitaStandard pionowy
Element nadbudowy SitaStandard składa się z następujących elementów:
3.1 Pierścień uszczelniający
3.2 Korpus podstawowy
SitaRetention Fix składa się z następujących elementów:
4.1 Płyta główna
4.2 Rura napowietrzająca
4.3 Pierścień mocujący
Skrzynia rewizyjna do dachów zielonych SitaRetention składa się z następujących elementów:
5.1 Zamknięta osłona
5.2 Korpus podstawowy
5.3 Metalowe stopki w otulinie gumowej z regulacją wysokości
6 Korpus termoizolacyjny SitaStandard elementu nadbudowy
Niewentylowana konstrukcja dachowa z rozległą zielenią zgodnie z aaRdT z:
- zielenią dachową według dostawcy systemu
- matą do drenażu
- budowlaną matą ochronną
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaRetention | Numer artykułu | ||
|---|---|---|---|
Fix | |||
| SitaStandard, SitaIndra, SitaMulti | 409103 | Pokaż produkt | |
| SitaTrendy | 409104 | Pokaż produkt |
