SitaSpy

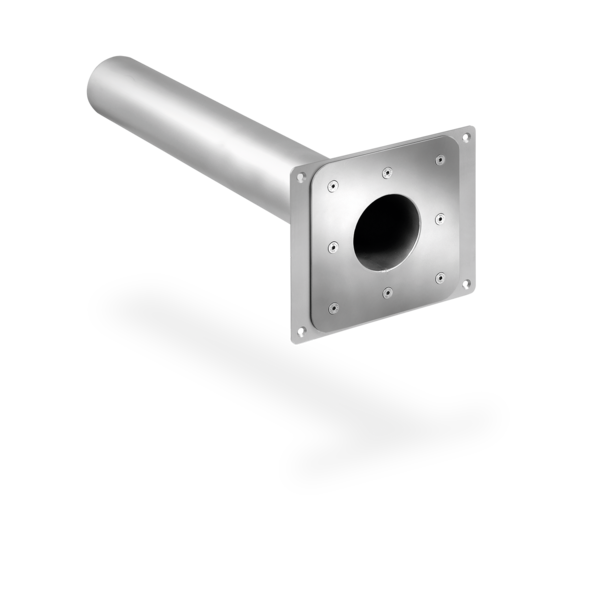

Avaloir d'évacuation de secours
Caractéristiques
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

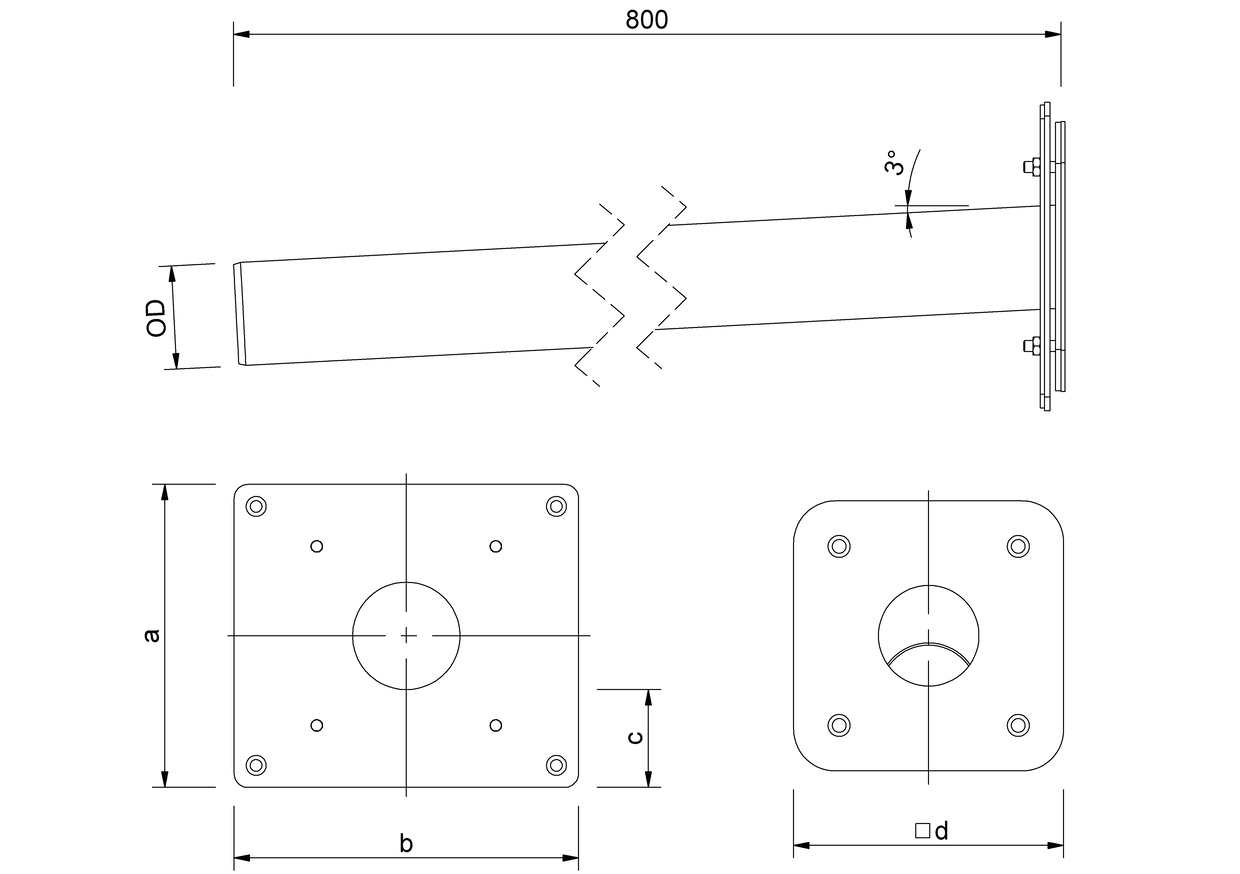

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) | a (mm) | b (mm) | c (mm) | d (mm) |
|---|---|---|---|---|---|---|
| 70 | 75 | 135 | 220 | 250 | 71 | 196 |
| 100 | 110 | 170 | 250 | 300 | 169 | 240 |
| 50 | 50 | 110 | 196 | 226 | 71 | 176 |
Texte explicatif
Débit
Débit selon NBN EN 1253-2 in l/s
Débit selon NBN EN 1253-2 avec descente de 4 mètres in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles
SitaSpy Avaloir d'acrotère, en acier inoxydable, n° de matériau 1.4301, en diamètre nominal DN 50, DN 70 ou DN 100, construction à bride libre ou fixe. Pour le serrage de membranes en bitume, plastique ou caoutchouc, avec manchons d'étanchéité et raccords à vis à tête conique, trous renfoncés pour la fixation à l'acrotère. Longueur de tuyau de 800 mm, inclinaison des tuyaux de rallonge 3°, fourniture et pose selon les règles de l'art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| DN 100 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.7 | 0.9 | 1.1 | 1.6 | 1.9 | 2.2 | 2.5 | 2.7 | 3.1 | 3.6 | 3.9 | 4.1 | 4.5 | 5 | 5.4 |
| DN 50 | 0.1 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 |
| DN 70 | 0.1 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 0.9 | 1 | 1.2 | 1.3 | 1.5 | 1.8 | 2 | 2.2 | 2.3 | 2.5 | 2.7 | 2.9 |
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| DN 100 | 0.1 | 0.1 | 0.2 | 0.4 | 0.5 | 0.7 | 0.8 | 1 | 1.3 | 1.6 | 1.9 | 2.2 | 2.5 | 3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| DN 50 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.1 | 1.1 | 1.2 | 1.2 | 1.3 | 1.3 | 1.4 | 1.5 | 1.5 | 1.5 |
| DN 70 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 0.9 | 1.1 | 1.4 | 1.7 | 1.9 | 2 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 |

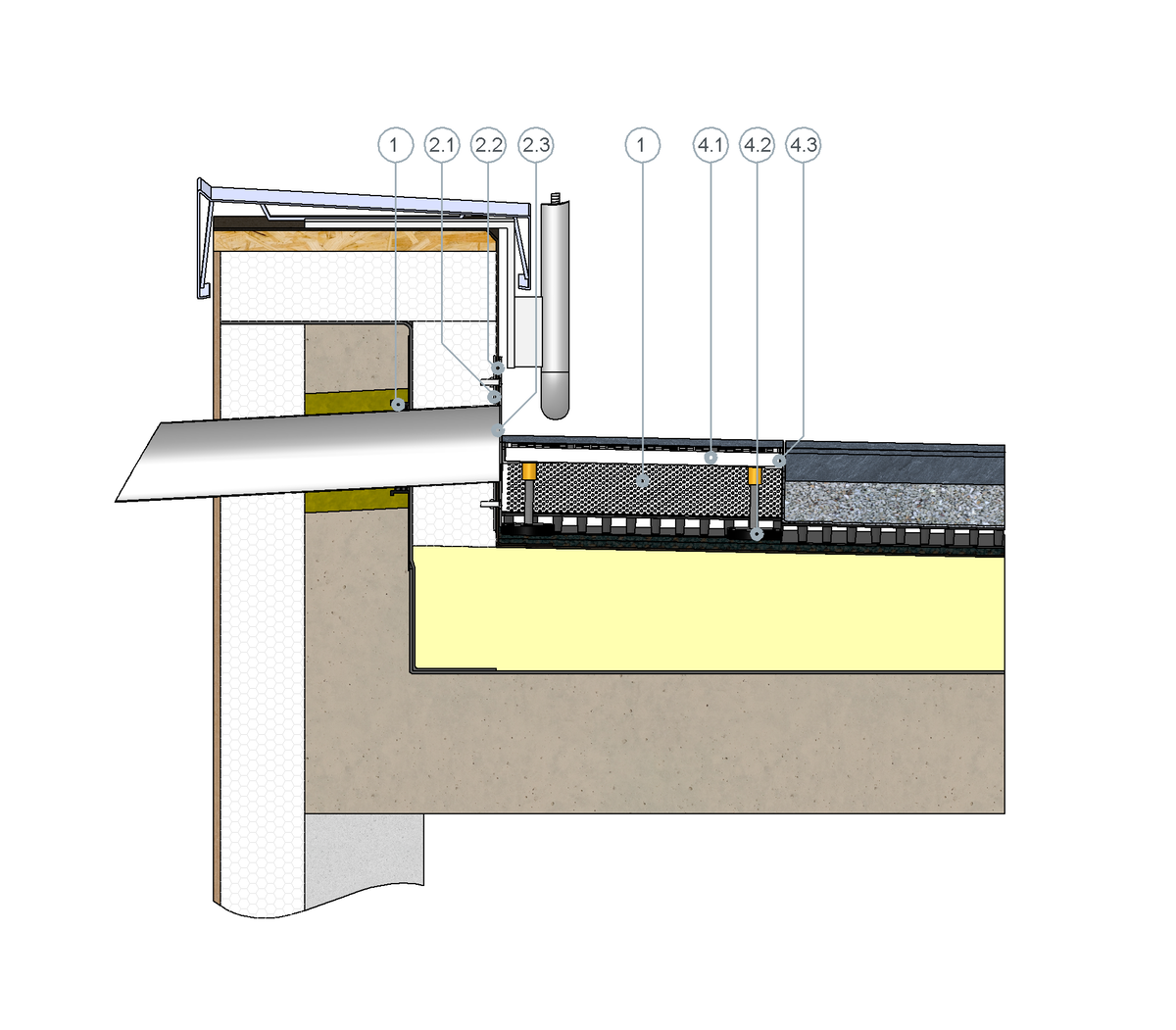

SitaSpy dans une structure non ventilée avec dallage dans lit de gravillons
1 SitaMore Plaque pare-vapeur flexible
SitaSpy se compose de :
2.1 Bride fixe
2.2 Vis et manchons d’étanchéité
2.3 Bride libre avec gargouille
4.1 Grille de visite
4.2 Pieds en caoutchouc réglables en hauteur
4.3 Cadre
SitaSpy se compose de :
2.1 Bride fixe
2.2 Vis et manchons d’étanchéité
2.3 Bride libre avec gargouille
3 SitaDrain® Garde-gravier
SitaDrain® Terra se compose de :
4.1 Grille de visite
4.2 Pieds en caoutchouc réglables en hauteur
4.3 Cadre
Structure non ventilée avec dallage sur lit de gravillons selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage
- Lit de gravillons
- Non-tissé filtrant
- Drainage de surface
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaSpy | N° d'article | ||
|---|---|---|---|
| DN 50 | 184199 | Voir le produit | |
| DN 70 | 184299 | Voir le produit | |
| DN 100 | 184499 | Voir le produit |
+
