SitaSpy
Nooddakkolk
Productkenmerken
- Ongevoelig voor weersinvloeden (UV-/IR-straling, neerslag, temperatuur, ozon, enz.)
- Slag- en stootvast
- Lange levensduur

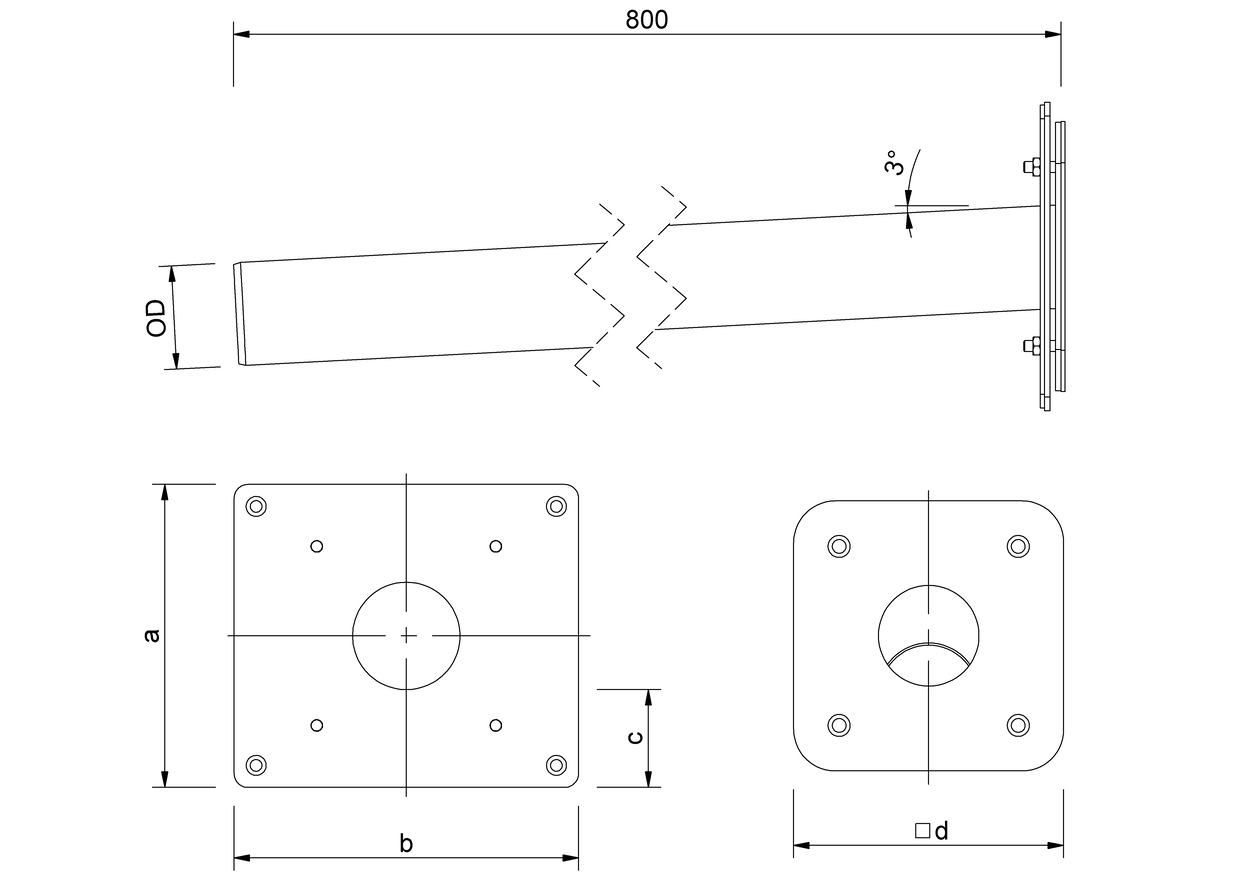

Technische tekening
| Nominale diameter DN | Buitendiameter OD (mm) | Doorbreking/kernboring (mm) | a (mm) | b (mm) | c (mm) | d (mm) |
|---|---|---|---|---|---|---|
| 70 | 75 | 135 | 220 | 250 | 71 | 196 |
| 100 | 110 | 170 | 250 | 300 | 169 | 240 |
| 50 | 50 | 110 | 196 | 226 | 71 | 176 |
Prestatiebeschrijving
Afvoercapaciteit
Afvoercapaciteit conform NBN EN 1253-2 in l/s
Afvoercapaciteit conform NBN EN 1253-2 met 4 m lange afvoerleiding in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Installatievoorbeelden
MultiCAD und BIM-Daten
Artikelselectie

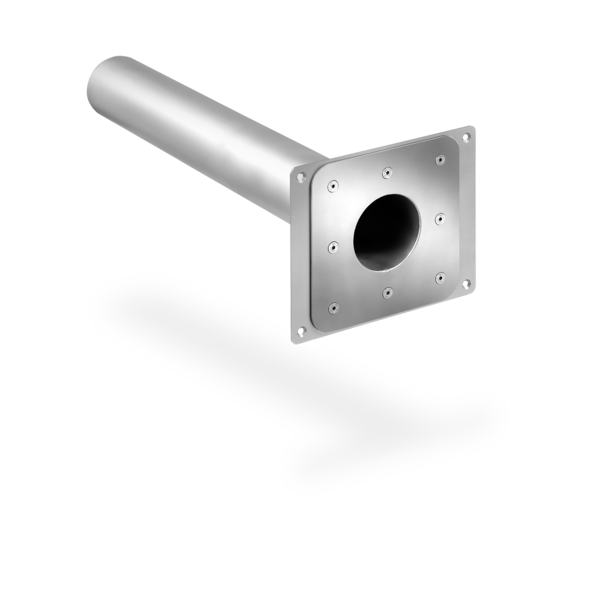

SitaSpy afvoerkolk doorheen de dakopstand, uit roestvrij staal (materiaalnummer 1.4301). Nominale diameter DN 50, DN 70, DN 100. Ontwerp met losse/vaste flens. Voor het inklemmen van bitumineuze, kunststof en rubberen dakdichtingsbanen. Met afdichtslabben, verzonken schroefverbindingen en verzonken gaten voor bevestiging aan de dakopstand. 800 mm lange buis met ingebouwde helling van 3°. Leveren en plaatsen volgens de regels der kunst.
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.1 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 |
| 70 | 0.1 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 0.9 | 1 | 1.2 | 1.3 | 1.5 | 1.8 | 2 | 2.2 | 2.3 | 2.5 | 2.7 | 2.9 |
| 100 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.7 | 0.9 | 1.1 | 1.6 | 1.9 | 2.2 | 2.5 | 2.7 | 3.1 | 3.6 | 3.9 | 4.1 | 4.5 | 5 | 5.4 |
|
Waterstand (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominale diameter DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.1 | 1.1 | 1.2 | 1.2 | 1.3 | 1.3 | 1.4 | 1.5 | 1.5 | 1.5 |
| 70 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 0.9 | 1.1 | 1.4 | 1.7 | 1.9 | 2 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 |
| 100 | 0.1 | 0.1 | 0.2 | 0.4 | 0.5 | 0.7 | 0.8 | 1 | 1.3 | 1.6 | 1.9 | 2.2 | 2.5 | 3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |

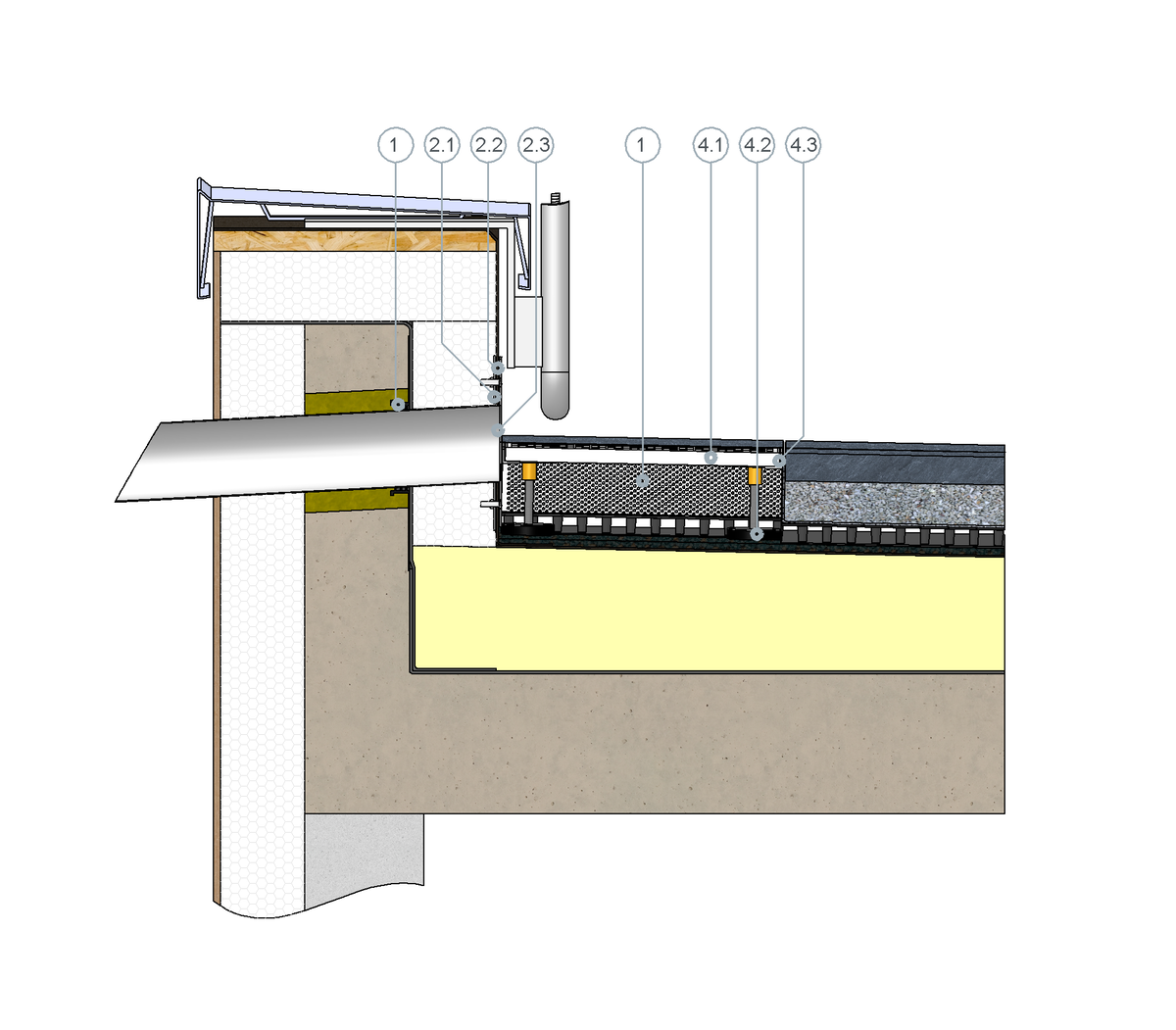

SitaSpy voor ongeventileerde dakconstructies met bekledingsplaten in grindbed
1 SitaMore flexibele dampschermplaat
SitaSpy bestaande uit:
2.1 Vaste flens
2.2 Schroeven en afdichtingsslabben
2.3 Losse flens met spuwerbuis
4.1 Inspectierooster
4.2 In hoogte verstelbare rubberen voetjes
4.3 Frame
SitaSpy bestaande uit:
2.1 Vaste flens
2.2 Schroeven en afdichtingsslabben
2.3 Losse flens met spuwerbuis
3 SitaDrain® grindkering
SitaDrain® Terra bestaande uit:
4.1 Inspectierooster
4.2 In hoogte verstelbare rubberen voetjes
4.3 Frame
Ongeventileerde dakopbouw met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels, met:
- Bekledingsplaten
- Grindbed
- Filtervlies
- Oppervlaktedrainage
- Beschermmat
- Afdichting
- Thermische isolatie
- Dampscherm
- Onderconstructie
- Opening in de dakopstand met voegband
