SitaSpy
Воронка для аварийного водостока
Свойства
- Невосприимчивость к погодным воздействиям (УФ/ИК-излучение, осадки, температура, озон и т.д.)
- Высокая ударопрочность и сопротивляемость нагрузкам
- Долговечность

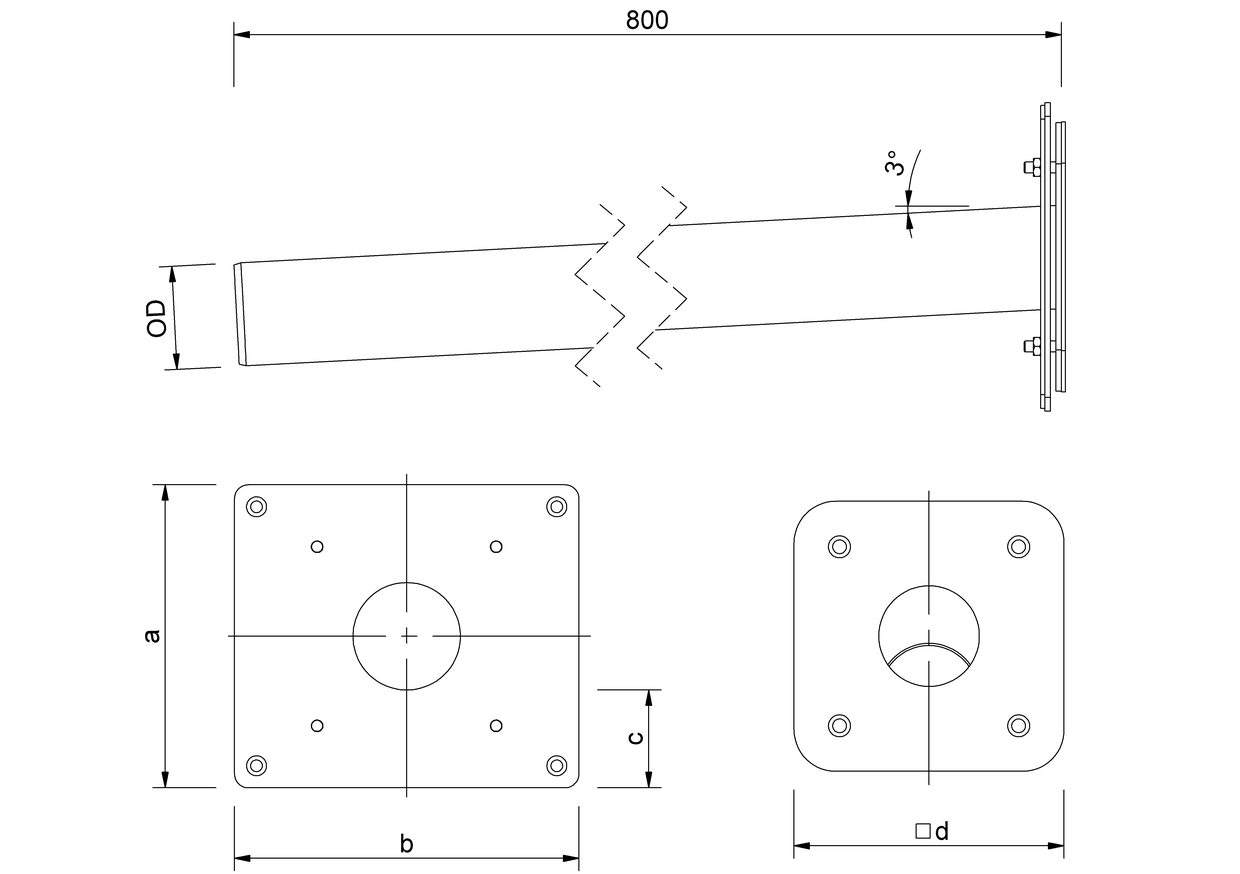

Технический чертеж
| Номинальный диаметр DN | Наружный диаметр OD (мм) | Проем / установочное отверстие (мм) | a (мм) | b (мм) | c (мм) | d (mm) |
|---|---|---|---|---|---|---|
| 70 | 75 | 135 | 220 | 250 | 71 | 196 |
| 100 | 110 | 170 | 250 | 300 | 169 | 240 |
| 50 | 50 | 110 | 196 | 226 | 71 | 176 |
Описание услуги
Пропускная способность
Пропускная способность по DIN EN 1253-2 in l/s
Пропускная способность по DIN EN 1253-2 с водосточной трубой длиной 4 м in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара

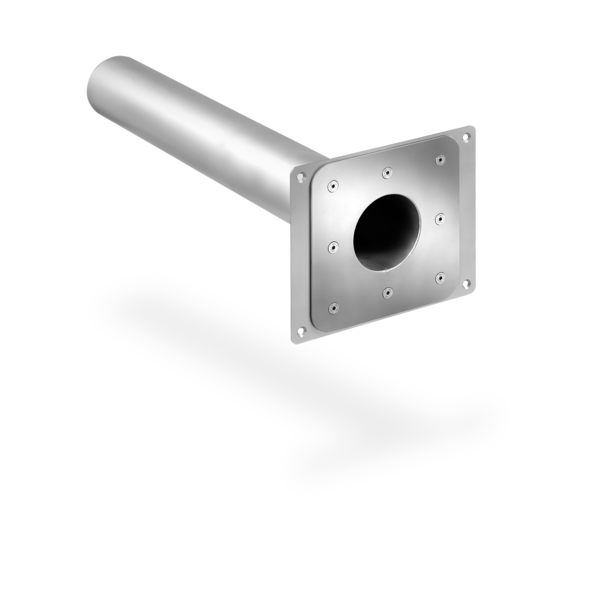

Парапетная воронка SitaSpy из высококачественной нержавеющей стали, номер материала: 1.4301, с номинальным диаметром DN 50, DN 70, DN 100, с разборной фланцевой конструкцией. Для зажима битумной, полимерной и каучуковой гидроизоляции, с уплотнительным манжетом и потайными отверстиями для крепежных шурупов, с раззенкованными отверстиями для крепления к парапетной стенке. С выпускной трубой длиной 800 мм и уклоном патрубка 3°, поставка и квалифицированный монтаж.
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.1 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 |
| 70 | 0.1 | 0.1 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 0.9 | 1 | 1.2 | 1.3 | 1.5 | 1.8 | 2 | 2.2 | 2.3 | 2.5 | 2.7 | 2.9 |
| 100 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.7 | 0.9 | 1.1 | 1.6 | 1.9 | 2.2 | 2.5 | 2.7 | 3.1 | 3.6 | 3.9 | 4.1 | 4.5 | 5 | 5.4 |
|
Высота подпора воды (мм) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный диаметр DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| 50 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 | 1.1 | 1.1 | 1.2 | 1.2 | 1.3 | 1.3 | 1.4 | 1.5 | 1.5 | 1.5 |
| 70 | 0.1 | 0.1 | 0.2 | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | 0.9 | 1.1 | 1.4 | 1.7 | 1.9 | 2 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 |
| 100 | 0.1 | 0.1 | 0.2 | 0.4 | 0.5 | 0.7 | 0.8 | 1 | 1.3 | 1.6 | 1.9 | 2.2 | 2.5 | 3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |

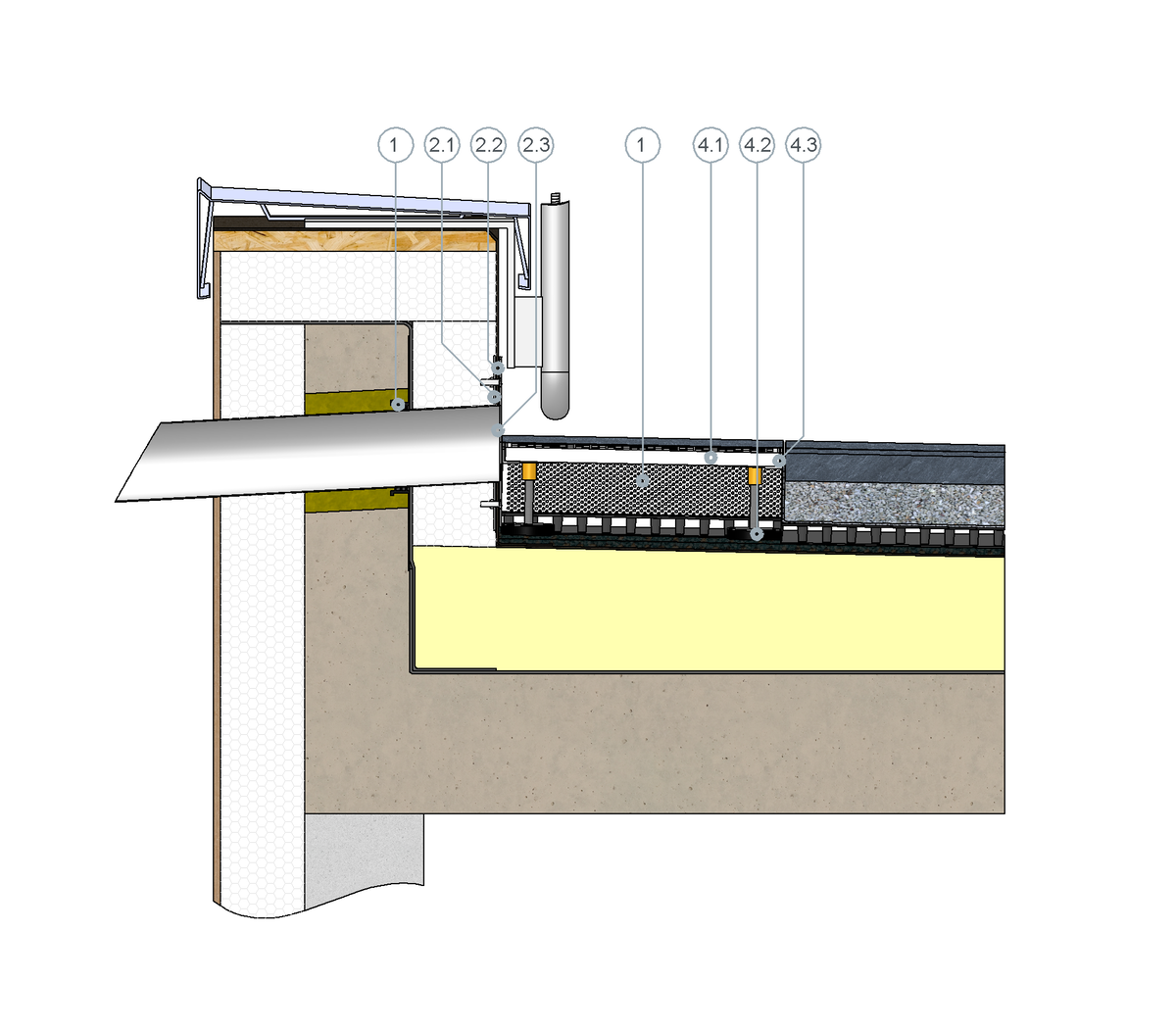

SitaSpy в невентилируемой кровле с террасными плитами на разделительном слое
1 Пароизоляционная плита SitaMore flex
SitaSpy, состоит из следующих элементов:
2.1 Фланец
2.2 Винты и уплотнительные манжеты
2.3 Съемный фланец с переливной трубой
4.1 Смотровая решетка
4.2 регулируемые по высоте резиновые опоры
4.3 Рамка
SitaSpy, состоит из следующих элементов:
2.1 Фланец
2.2 Винты и уплотнительные манжеты
2.3 Съемный фланец с переливной трубой
3 Защитная планка SitaDrain®
SitaDrain® Terra, состоит из следующих элементов:
4.1 Смотровая решетка
4.2 регулируемые по высоте резиновые опоры
4.3 Рамка
Невентилируемая кровля с террасной плиткой на гравийной подушке согласно общ. технич. регламентам в составе:
- Настил из плит
- гравийная подушка
- фильтрующее полотно
- дренаж
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
