SitaSpy
Notentwässerungsgully
Eigenschaften
- Unempfindlich gegenüber Witterungseinflüssen (UV/IR-Strahlung, Niederschlag, Temperatur, Ozon, etc.)
- Stoß- und schlagfest
- Langlebig

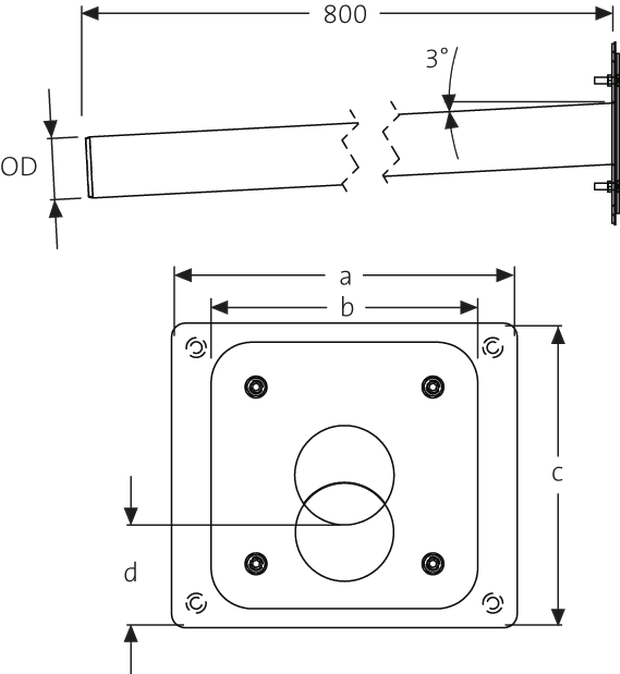

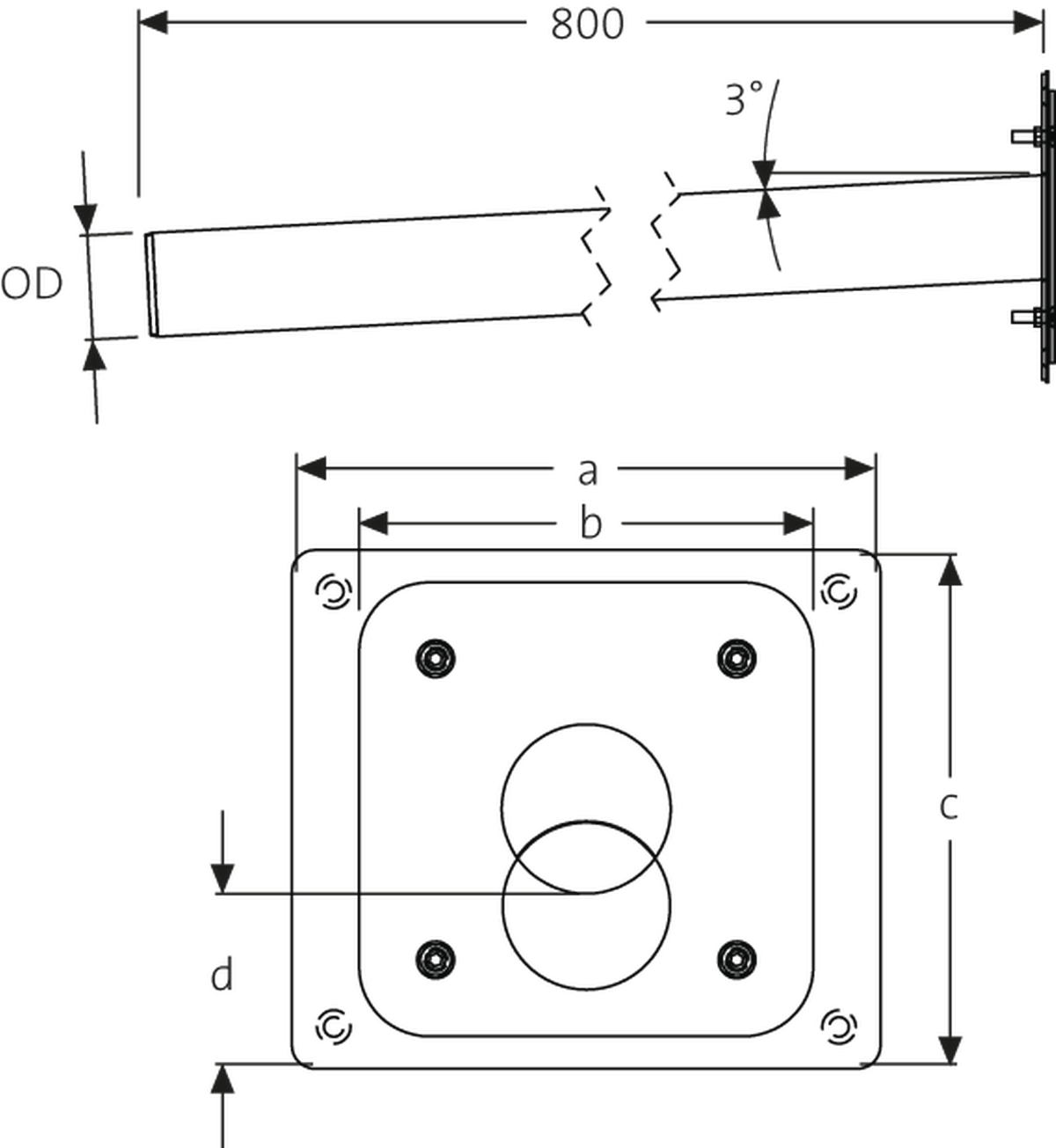

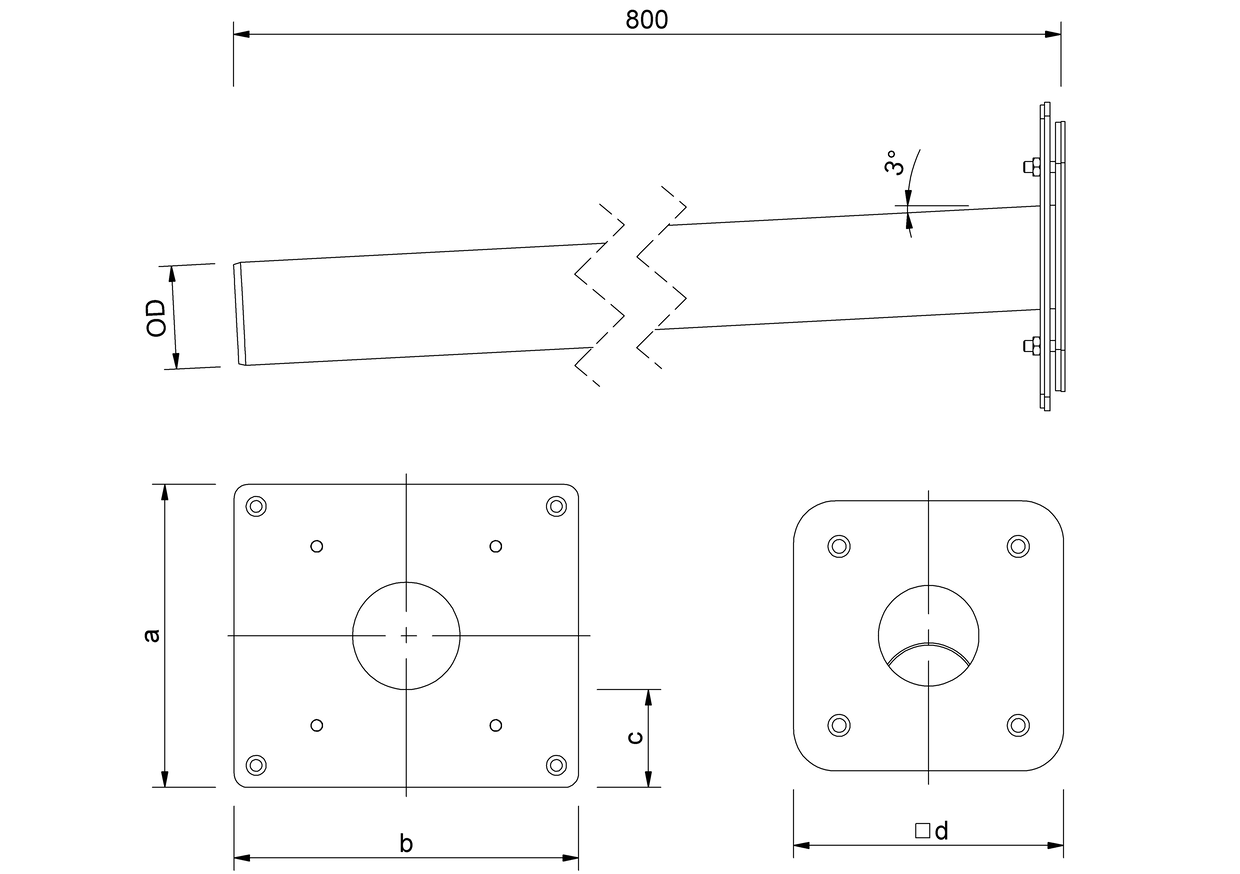

Technische Zeichnung
| Nennweite DN | Außendurchmesser OD (mm) | a (mm) | b (mm) | c (mm) | d (mm) |
|---|---|---|---|---|---|
| 100 | 110 | 300 | 240 | 250 | 71 |
| 50 | 50 | 226 | 176 | 196 | 74 |
| 70 | 75 | 250 | 196 | 220 | 74 |
Leistungstext
Abflussmenge

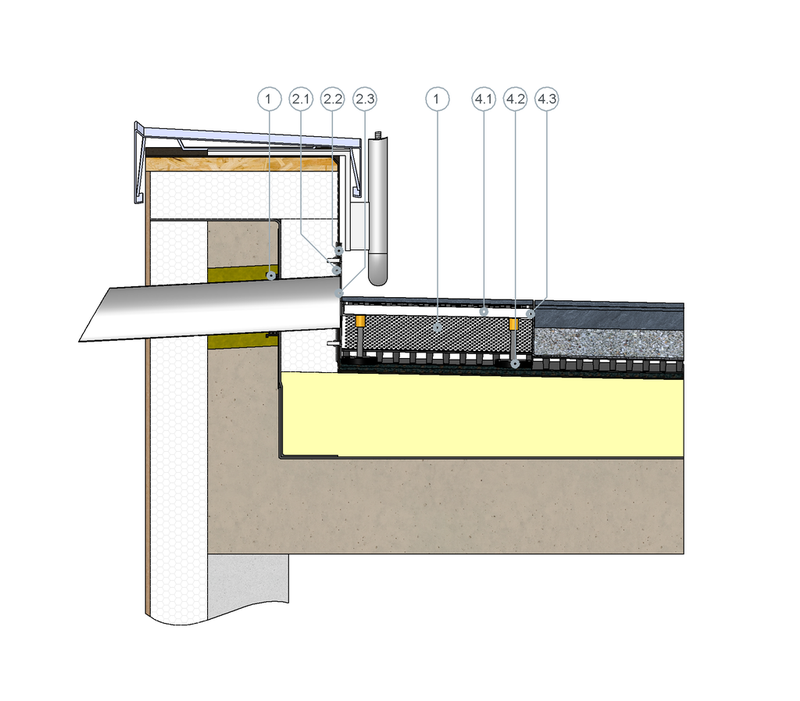

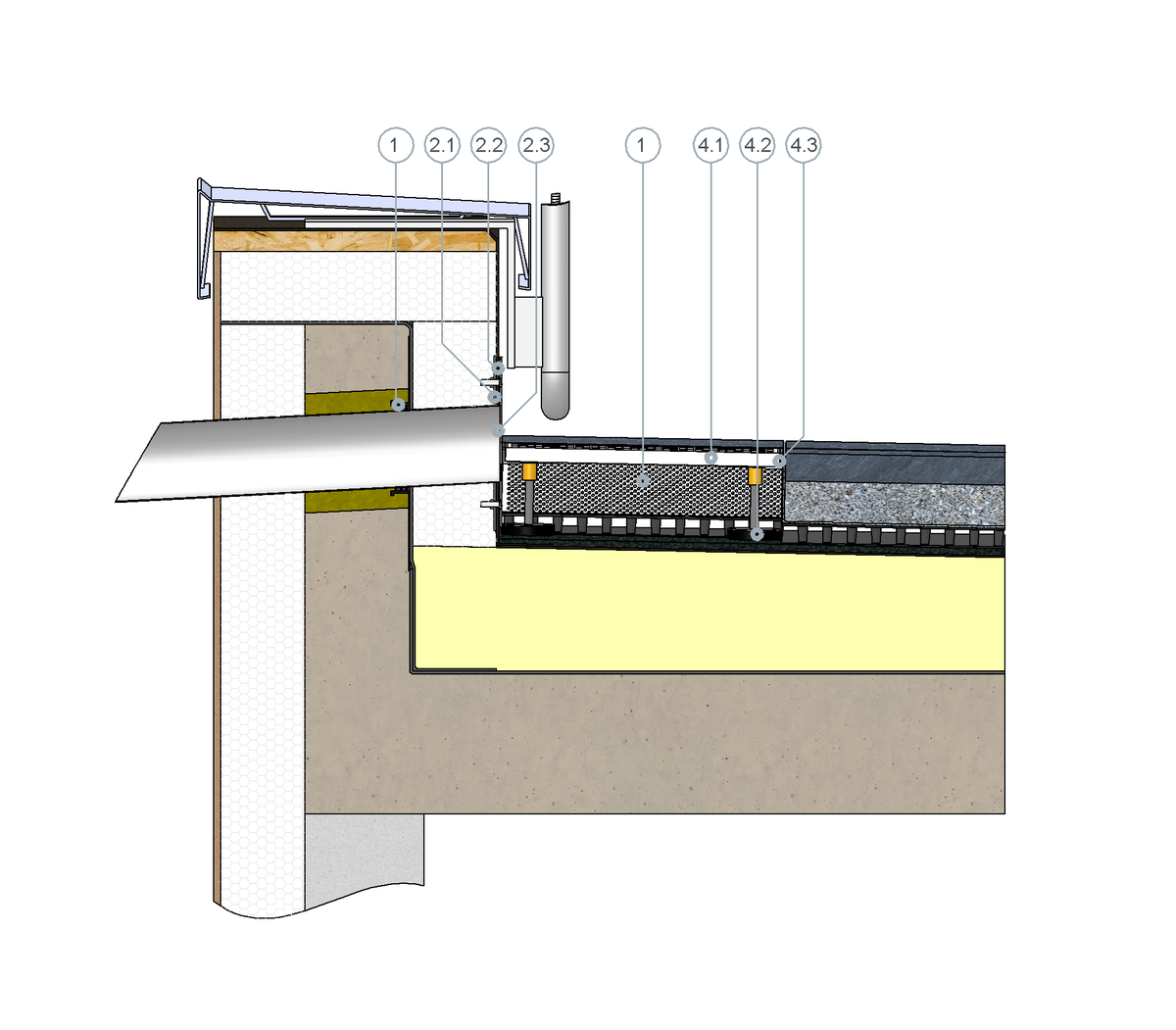

Einbaubeispiele
![SitaSpy im nicht belüfteten Dachaufbau mit Plattenbelag im Splittbett]( "SitaSpy im nicht belüfteten Dachaufbau mit Plattenbelag im Splittbett")
MultiCAD und BIM-Daten
AUSSCHREIBEN.DE
Downloads
Artikelauswahl
SitaSpy Attikagully, aus Edelstahl rostfrei, Werkstoffnummer 1.4301, mit Schraubflansch-Konstruktion zum Einklemmen von Bitumen-, Kunststoff- oder Kautschukbahnen, in den Nennweiten DN 50, DN 70 und DN 100, Stutzenlänge 800 mm, 3° Stutzenneigung, mit Dichtmanschetten und versenkten Schraubverbindungen, mit Senkbohrungen für die Befestigung an der Attika, zur Notentwässerung, liefern und fachgerecht einbauen.
Abflussmenge nach DIN EN 1253-2 in l/s
Stauhöhe (mm)
DN
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95
100
50
-
-
0,1
0,2
0,3
0,4
0,5
0,6
0,7
0,8
1,4
1,4
1,4
1,4
1,4
1,4
1,4
1,4
1,4
1,4
70
-
-
0,1
0,2
0,3
0,4
0,5
0,7
0,9
1
1,2
1,3
1,5
1,8
2
2,2
2,3
2,5
2,7
2,9
100
-
0,2
0,2
0,3
0,4
0,7
0,9
1,1
1,6
1,9
2,2
2,5
2,7
3,1
3,6
3,9
4,1
4,5
5
5,4
Abflussmenge nach DIN EN 1253-2 mit 4 Meter Fallleitung in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
|
Stauhöhe (mm) |
||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | 5 mm | 10 mm | 15 mm | 20 mm | 25 mm | 30 mm | 35 mm | 40 mm | 45 mm | 50 mm | 55 mm | 60 mm | 65 mm | 70 mm | 75 mm | 80 mm | 85 mm | 90 mm | 95 mm | 100 mm | 50 | - | - | 0,2 l/s | 0,2 l/s | 0,3 l/s | 0,4 l/s | 0,5 l/s | 0,6 l/s | 0,8 l/s | 1 l/s | 1,1 l/s | 1,1 l/s | 1,2 l/s | 1,2 l/s | 1,3 l/s | 1,3 l/s | 1,4 l/s | 1,5 l/s | 1,5 l/s | 1,5 l/s | 70 | - | - | - | 0,2 l/s | 0,3 l/s | 0,4 l/s | 0,5 l/s | 0,8 l/s | 0,9 l/s | 1,1 l/s | 1,4 l/s | 1,7 l/s | 1,9 l/s | 2 l/s | 2,6 l/s | 2,6 l/s | 2,6 l/s | 2,6 l/s | 2,6 l/s | 2,6 l/s | 100 | - | - | 0,2 l/s | 0,4 l/s | 0,5 l/s | 0,7 l/s | 0,8 l/s | 1 l/s | 1,3 l/s | 1,6 l/s | 1,9 l/s | 2,2 l/s | 2,5 l/s | 3 l/s | 3,5 l/s | 3,5 l/s | 3,5 l/s | 3,5 l/s | 3,5 l/s | 3,5 l/s |
SitaSpy im nicht belüfteten Dachaufbau mit Plattenbelag im Splittbett
1 SitaMore Dampfsperrplatte flex
SitaSpy bestehend aus:
2.1 Festflansch
2.2 Schrauben und Dichtmanschetten
2.3 Losflansch mit Speierrohr
4.1 Revisionsrost
4.2 höhenverstellbare Gummimetallpuffer
4.3 Rahmen
SitaSpy bestehend aus:
2.1 Festflansch
2.2 Schrauben und Dichtmanschetten
2.3 Losflansch mit Speierrohr
3 SitaDrain® Kiesleiste
SitaDrain® Terra bestehend aus:
4.1 Revisionsrost
4.2 höhenverstellbare Gummimetallpuffer
4.3 Rahmen
Nicht belüfteter Dachaufbau mit Plattenbelag im Splittbett nach den aaRdT mit:
- Plattenbelag
- Splittbett
- Filtervlies
- Flächendrainage
- Bautenschutzmatte
- Abdichtung
- Wärmedämmung
- Dampfsperre
- Unterkonstruktion
- Attikadurchbruch mit Fugenband
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Damit die externen Inhalte an dieser Stelle angezeigt werden können, müssen Sie die Cookies der Kategorie „Präferenzen“ akzeptieren.
Sie können die Cookie-Einstellungen hier anpassen.
Sie können die Cookie-Einstellungen hier anpassen.
Technische Info (PDF)
PDF Tech_Info_SitaSpy.pdfEinbauanleitung
PDF Einbauanleitung_SitaRondo_SitaSpy_E280028.pdf| SitaSpy | Artikel Nr. | ||
|---|---|---|---|
|
|
|||
| DN 50 | 184199 | Zum Produkt | |
| DN 70 | 184299 | Zum Produkt | |
| DN 100 | 184499 | Zum Produkt |
+
