SitaTrendy
Avaloir à évacuation gravitaire
- Produits
SitaTrendy
Avaloir à évacuation gravitaire
Caractéristiques
- Calorifuge
- Résistant aux intempéries (rayonnements UV/IR, précipitations, température, ozone, etc.)
- Résistant aux chocs
- Durable

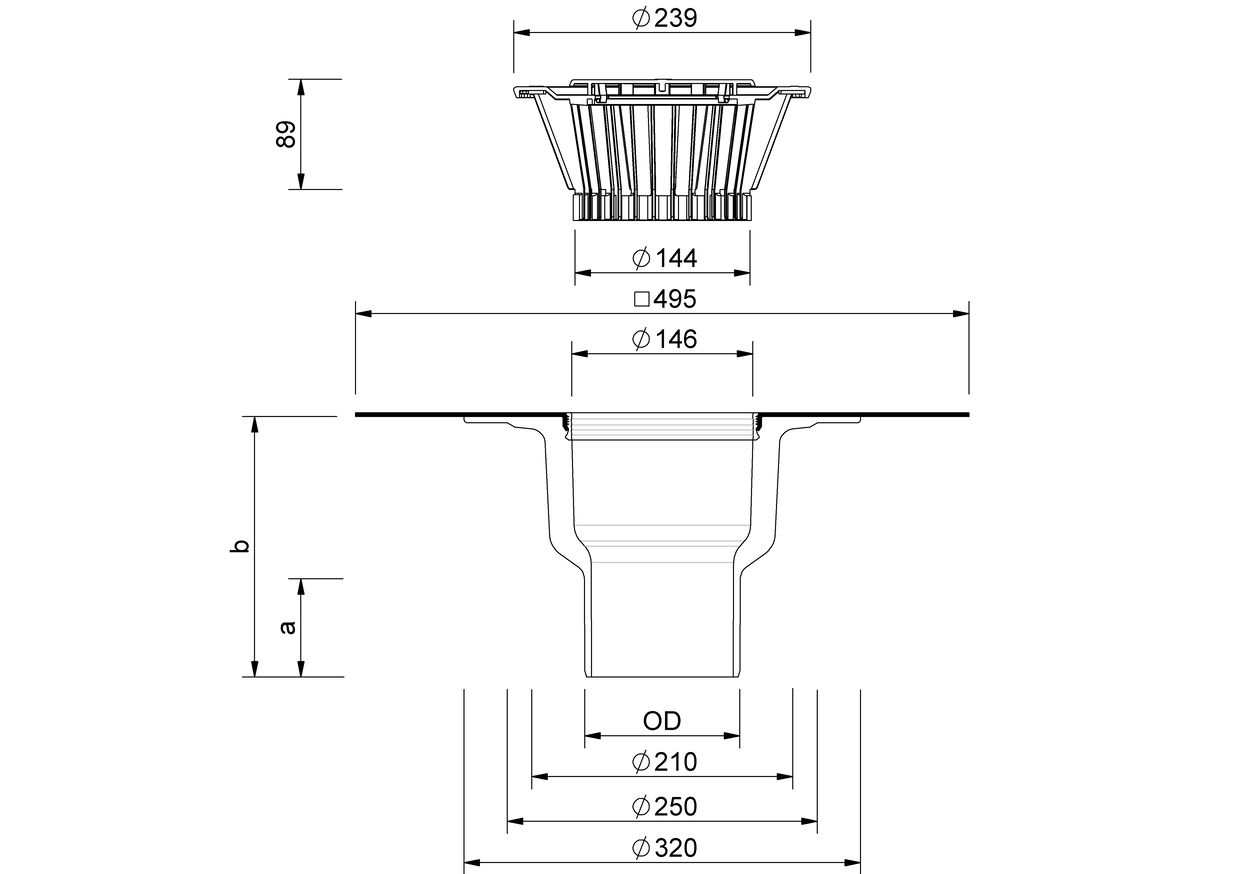

Schéma technique
| Diamètre nominal DN | Diamètre extérieur DE (mm) | Percée / percement (mm) | a (mm) | b (mm) |
|---|---|---|---|---|
| 100 | 110 | 250 | 75 | 210 |
| 70 | 75 | 250 | 63 | 210 |
| 125 | 125 | 250 | 79 | 210 |
Texte explicatif
Débit
Débit selon NBN EN 1253-2 in l/s
Débit selon NBN EN 1253-2, avec élément de retenue pour l'évacuation de secours in l/s
Hier finden Sie eine Übersicht über alle verfügbaren Abflussmengen.
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles

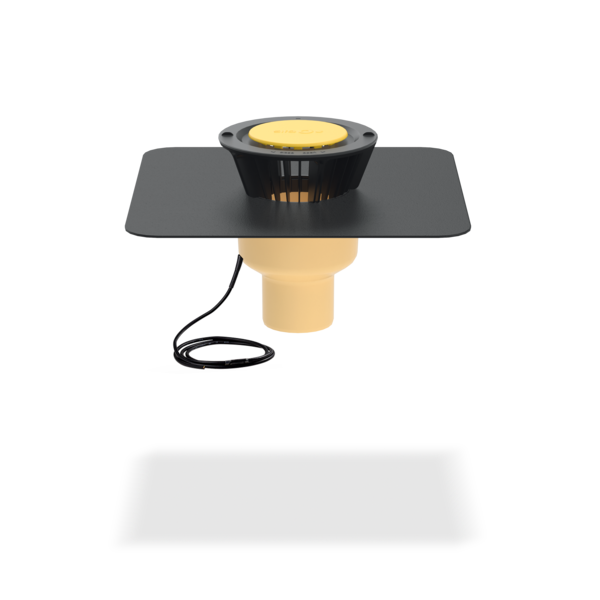

SitaTrendy sortie verticale, en polyuréthane, calorifuge, selon NBN EN 1253-2, diamètre nominal DN 70, DN 90, DN 100 ou DN 125. Permet le raccordement direct de tuyaux par manchon d'assemblage, pour l’évacuation gravitaire, avec grand manchon de raccordement adapté intégré (495 x 495 mm) et bague de fixation pour un meilleur maintien du manchon de raccordement et pour la réception de l’arrêt de gravier fourni, avec élément chauffant intégré selon EN 60335-1/2 et câble de 2,0 m pour le raccordement direct au secteur 230 V, puissance calorifique d’env. 10 W. Fourniture et pose selon les règles de l’art.
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| DN 100 | 0.6 | 1.5 | 2.3 | 3.3 | 4.3 | 5.2 | 6.1 | 7.3 | 8.5 | 9.4 | 10.3 | 11 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 | 11.7 |
| DN 125 | 0.7 | 1.6 | 2.4 | 3.3 | 4.2 | 5.1 | 5.9 | 7.3 | 8.7 | 10.1 | 11.4 | 12.7 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| DN 70 | 0.6 | 1.4 | 2.2 | 3.1 | 3.9 | 4.7 | 5.5 | 6.6 | 7.6 | 8.6 | 9.5 | 10.4 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 | 11.3 |
|
Niveau d’eau (mm) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Diamètre nominal DN | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 |
| DN 100 | 1.2 | 2.3 | 3.3 | 4.7 | 6.1 | 7.8 | 9.4 | 11.4 | 13.3 | 15.2 | 17 | 19.6 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 |
| DN 125 | 1.2 | 2.2 | 3.2 | 4.6 | 6 | 7.5 | 9 | 10.7 | 12.4 | 14.3 | 16.2 | 18.5 | 20.8 | 20.8 | 20.8 | 20.8 | 20.8 | 20.8 | 20.8 | 20.8 |
| DN 70 | 1.2 | 2.1 | 2.9 | 4.4 | 5.8 | 7.3 | 8.8 | 10.5 | 12.1 | 12.4 | 12.6 | 13.1 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 |
SitaTrendy Bride à visser dans une structure non ventilée avec dallage dans lit de gravillons
1 SitaTrendy Pièce d'isolation pour élément de surélévation

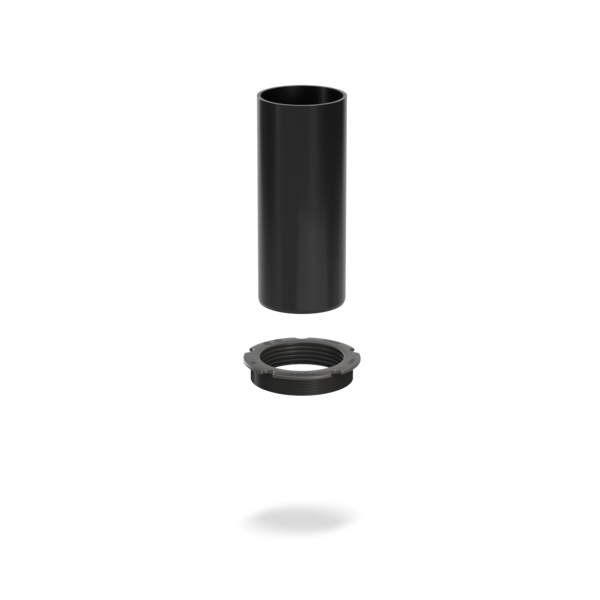

SitaTrendy Élément de surélévation se compose de :
2.1 Bague d’étanchéité
2.2 Corps de base
SitaMore Set de pièces de terrasse se compose de :
3.1 Grille supérieure
3.2 Boîtier
3.3 Bague de réglage en hauteur
SitaTrendy Bride à visser sortie verticale se compose de :
4.1 Corps de base
4.2 Bride libre, joints et vis
5 SitaTrendy Pièce d'isolation pour avaloir
SitaTrendy Élément de surélévation se compose de :
2.1 Bague d’étanchéité
2.2 Corps de base
SitaMore Set de pièces de terrasse se compose de :
3.1 Grille supérieure
3.2 Boîtier
3.3 Bague de réglage en hauteur
SitaTrendy Bride à visser sortie verticale se compose de :
4.1 Corps de base
4.2 Bride libre, joints et vis
5 SitaTrendy Pièce d'isolation pour avaloir
Structure non ventilée avec dallage sur lit de gravillons selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage
- Lit de gravier ou de gravillons
- Tapis de drainage
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaTrendy et SitaDrain® Terra pour l’évacuation principale avec dallage sur lit de gravillons sans isolation thermique
1 SitaPipe Acier inoxydable Tuyau
2 SitaTrendy Pièce d'isolation pour avaloir
3 SitaTrendy sortie verticale
4 SitaDrain Garde-gravier
SitaDrain® Terra se compose de :
5.1 Grille de visite
5.2 Cadre
5.3 Tampons métal-caoutchouc réglables en hauteur
2 SitaTrendy Pièce d'isolation pour avaloir
3 SitaTrendy sortie verticale
4 SitaDrain Garde-gravier
SitaDrain® Terra se compose de :
5.1 Grille de visite
5.2 Cadre
5.3 Tampons métal-caoutchouc réglables en hauteur
Belüfteter Dachaufbau mit Plattenbelag auf Splittbett nach den aaRdT mit:
- Plattenbelag
- Kies- oder Splittbett
- Drainagematte
- Bautenschutzmatte
- Abdichtung
- Unterkonstruktion
SitaTrendy avec élément de retenue pour l’évacuation de secours sous forme de gargouille dans une structure ventilée
SitaMore Élément de retenue se compose de :
1.1 Tampons métal-caoutchouc réglables en hauteur
1.2 Couvercle fermé
1.3 Bague d’étanchéité
1.4 Corps de base
SitaTrendy Élément de surélévation se compose de :
2.1 Corps de base
2.2 Bague d’étanchéité
3 SitaTrendy Pièce d’isolation pour élément de surélévation
4 SitaTrendy sortie verticale
5 SitaPipe Acier inoxydable Collier de serrage
6 SitaPipe Acier inoxydable Coude
7 SitaPipe Acier inoxydable Collier d’attache
8 SitaPipe Acier inoxydable Tuyau
9 SitaAttika Plaque de recouvrement de façade
1.1 Tampons métal-caoutchouc réglables en hauteur
1.2 Couvercle fermé
1.3 Bague d’étanchéité
1.4 Corps de base
SitaTrendy Élément de surélévation se compose de :
2.1 Corps de base
2.2 Bague d’étanchéité
3 SitaTrendy Pièce d’isolation pour élément de surélévation
4 SitaTrendy sortie verticale
5 SitaPipe Acier inoxydable Collier de serrage
6 SitaPipe Acier inoxydable Coude
7 SitaPipe Acier inoxydable Collier d’attache
8 SitaPipe Acier inoxydable Tuyau
9 SitaAttika Plaque de recouvrement de façade
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction
SitaTrendy avec élément de retenue pour l’évacuation de secours dans une toiture non ventilée à végétation extensive
1 SitaTrendy Pièce d'isolation pour avaloir
2 SitaTrendy sortie verticale
SitaTrendy Élément de surélévation se compose de :
3.1 Bague d’étanchéité
3.2 Corps de base
SitaMore Élément de retenue se compose de :
4.1 Corps de base
4.2 Bague d’étanchéité
4.3 Tampons métal-caoutchouc réglables en hauteur
4.4 Couvercle fermé
2 SitaTrendy sortie verticale
SitaTrendy Élément de surélévation se compose de :
3.1 Bague d’étanchéité
3.2 Corps de base
SitaMore Élément de retenue se compose de :
4.1 Corps de base
4.2 Bague d’étanchéité
4.3 Tampons métal-caoutchouc réglables en hauteur
4.4 Couvercle fermé
Structure non ventilée à végétation extensive selon les règles techniques généralement reconnues (aaRdT) avec :
- Toiture végétale selon le fournisseur du système
- Couche protectrice, drainante et filtrante selon le fournisseur du système
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
