SitaTrendy
Pièce d'isolation pour rehausse
Caractéristiques
- Résistant à la compression
- Stabilité dimensionnelle
- Résistant à la décomposition

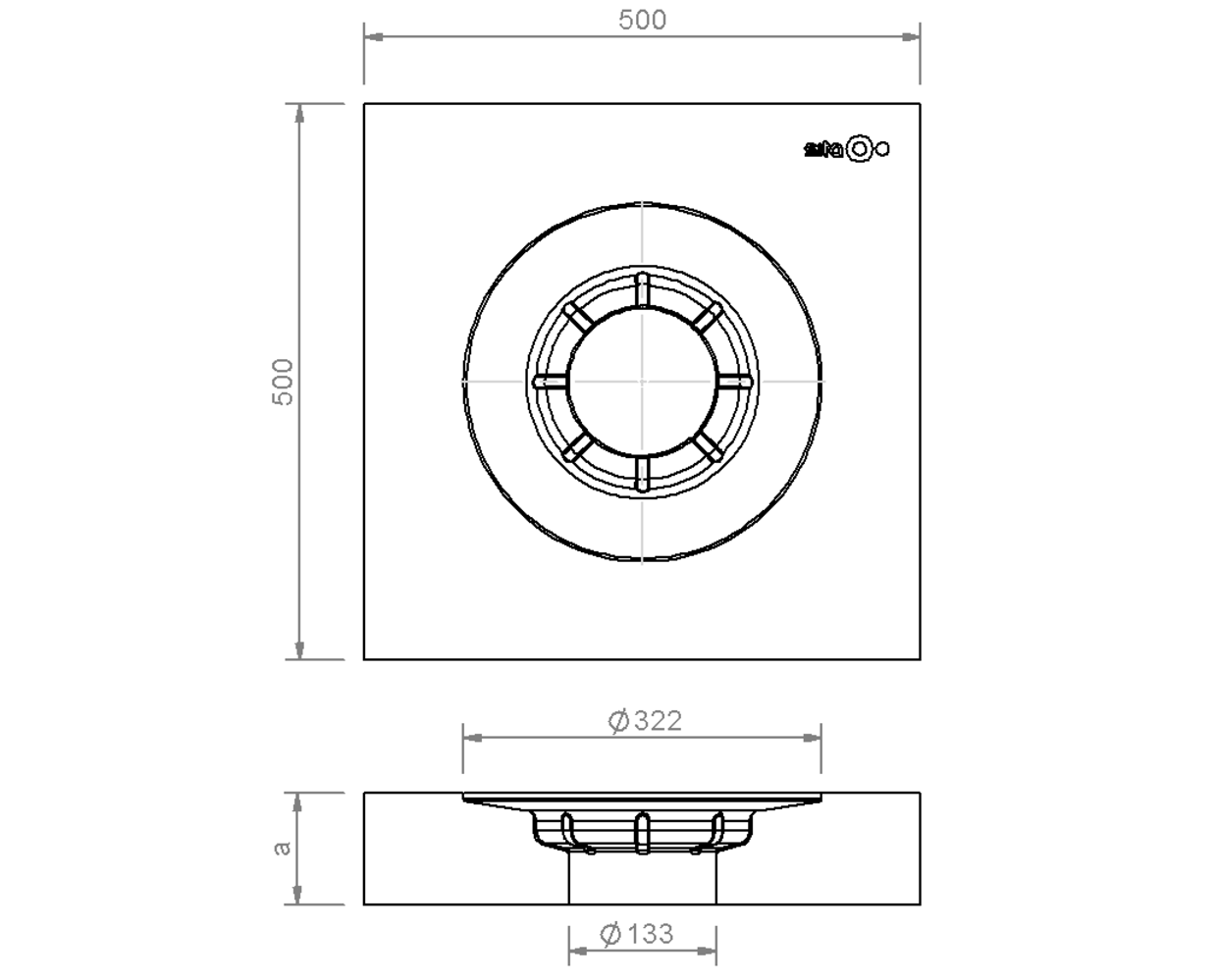

Schéma technique
| a (mm) |
|---|
| 60 |
| 100 |
Texte explicatif
Exemples d'installation
MultiCAD und BIM-Daten
Sélection d’articles
SitaTrendy Pièce d’isolation pour élément de surélévation, en polyuréthane, à coller simplement sur le pare-vapeur, sans fixation mécanique de l’élément de surélévation, par collage sur la pièce d’isolation, dimensions 500 x 500 x 100 mm ou 500 x 500 x 60 mm, conductivité thermique lambda = 0,025 W/mK, résistance à la compression 200 kPa, densité env. 50 kg/m³, aide au montage et isolation thermique pour la prévention des ponts thermiques. Fourniture et pose selon les règles de l'art.
SitaTrendy dans une structure non ventilée
1 SitaMore Tôle de renfort
2 SitaTrendy Pièce d'isolation pour élément de surélévation
SitaTrendy Bride à visser Élément de surélévation se compose de :
3.1 Manchons d'étanchéité et bride à visser
3.2 Bague d’étanchéité
3.3 Corps de base
SitaTrendy sortie verticale se compose de :
4.1 Couvercle pour arrêt de gravier
4.2 Corps de base pour arrêt de gravier
4.3 Corps de base avec manchon de raccordement adapté
5 SitaTrendy Pièce d'isolation pour avaloir
2 SitaTrendy Pièce d'isolation pour élément de surélévation
SitaTrendy Bride à visser Élément de surélévation se compose de :
3.1 Manchons d'étanchéité et bride à visser
3.2 Bague d’étanchéité
3.3 Corps de base
SitaTrendy sortie verticale se compose de :
4.1 Couvercle pour arrêt de gravier
4.2 Corps de base pour arrêt de gravier
4.3 Corps de base avec manchon de raccordement adapté
5 SitaTrendy Pièce d'isolation pour avaloir
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaTrendy Bride à visser dans une structure non ventilée avec dallage dans lit de gravillons
1 SitaTrendy Pièce d'isolation pour élément de surélévation
SitaTrendy Élément de surélévation se compose de :
2.1 Bague d’étanchéité
2.2 Corps de base
SitaMore Set de pièces de terrasse se compose de :
3.1 Grille supérieure
3.2 Boîtier
3.3 Bague de réglage en hauteur
SitaTrendy Bride à visser sortie verticale se compose de :
4.1 Corps de base
4.2 Bride libre, joints et vis
5 SitaTrendy Pièce d'isolation pour avaloir
SitaTrendy Élément de surélévation se compose de :
2.1 Bague d’étanchéité
2.2 Corps de base
SitaMore Set de pièces de terrasse se compose de :
3.1 Grille supérieure
3.2 Boîtier
3.3 Bague de réglage en hauteur
SitaTrendy Bride à visser sortie verticale se compose de :
4.1 Corps de base
4.2 Bride libre, joints et vis
5 SitaTrendy Pièce d'isolation pour avaloir
Structure non ventilée avec dallage sur lit de gravillons selon les règles techniques généralement reconnues (aaRdT) avec :
- Dallage
- Lit de gravier ou de gravillons
- Tapis de drainage
- Tapis de protection
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
SitaTrendy avec élément de retenue pour l’évacuation de secours sous forme de gargouille dans une structure ventilée
SitaMore Élément de retenue se compose de :
1.1 Tampons métal-caoutchouc réglables en hauteur
1.2 Couvercle fermé
1.3 Bague d’étanchéité
1.4 Corps de base
SitaTrendy Élément de surélévation se compose de :
2.1 Corps de base
2.2 Bague d’étanchéité
3 SitaTrendy Pièce d’isolation pour élément de surélévation
4 SitaTrendy sortie verticale
5 SitaPipe Acier inoxydable Collier de serrage
6 SitaPipe Acier inoxydable Coude
7 SitaPipe Acier inoxydable Collier d’attache
8 SitaPipe Acier inoxydable Tuyau
9 SitaAttika Plaque de recouvrement de façade
1.1 Tampons métal-caoutchouc réglables en hauteur
1.2 Couvercle fermé
1.3 Bague d’étanchéité
1.4 Corps de base
SitaTrendy Élément de surélévation se compose de :
2.1 Corps de base
2.2 Bague d’étanchéité
3 SitaTrendy Pièce d’isolation pour élément de surélévation
4 SitaTrendy sortie verticale
5 SitaPipe Acier inoxydable Collier de serrage
6 SitaPipe Acier inoxydable Coude
7 SitaPipe Acier inoxydable Collier d’attache
8 SitaPipe Acier inoxydable Tuyau
9 SitaAttika Plaque de recouvrement de façade
Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :
- Étanchéité
- Isolation thermique
- Pare-vapeur
- Élément porteur
- Ouverture à travers l’acrotère avec bande de jonction
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaTrendy | N° d'article | |||
|---|---|---|---|---|
Pièce d'isolation pour rehausse | ||||
| 100 mm | SitaTrendy Élément de surélévation | 159005 | Voir le produit | |
| 60 mm | SitaTrendy Élément de surélévation | 159006 | Voir le produit |
