SitaTrendy
korpus termoizolacyjny elementu nadbudowy
Atrybuty
- Odporny na ściskanie
- Stabilny wymiarowo
- Odporny na rozkład

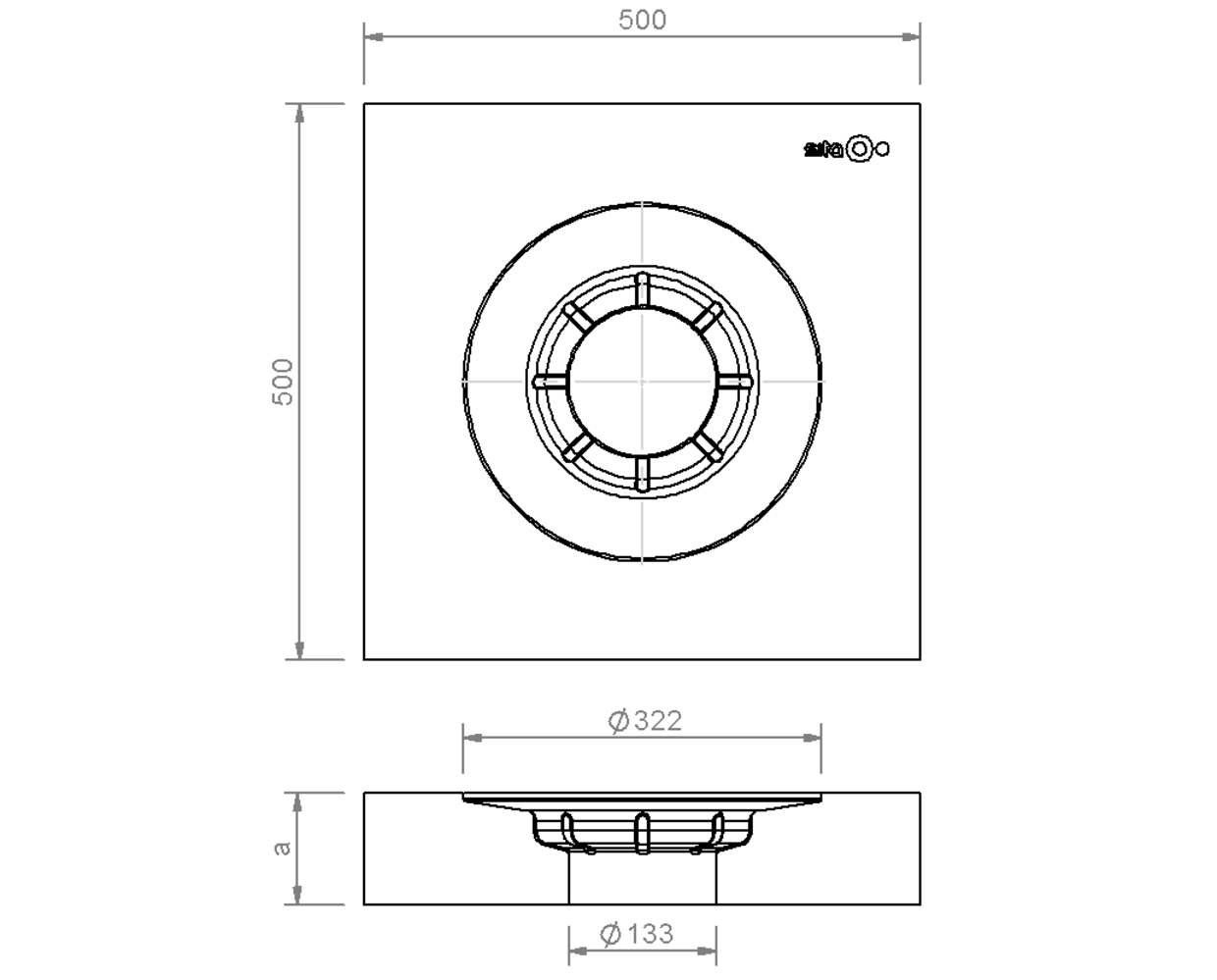

Rysunek techniczny
| a (mm) |
|---|
| 60 |
| 100 |
Tekst wykonania
Przykłady instalacji
MultiCAD und BIM-Daten
Wybór artykułu
SitaTrendy korpus termoizolacyjny nadbudowy, z poliuretanu, do łatwego naklejania na paroizolację, bez mocowania mechanicznego nadbudowy przez sklejenie z korpusem termoizolacyjnym, rozmiar 500 × 500 × 100 mm lub 500 × 500 × 60 mm, przewodność cieplna Lambda = 0,025 W/mK, odporność na ciśnienie 200 kPa, gęstość surowa ok. 50 kg/m³, jako pomocniczy element montażowy i izolacja cieplna do zapobiegania powstawaniu mostków cieplnych. Element dostarczany gotowy do montażu.
SitaTrendy w niewentylowanej konstrukcji dachowej
1 Blacha wzmacniająca SitaMore
2 Korpus termoizolacyjny elementu nadbudowy SitaTrendy
Kołnierz śrubowy elementu nadbudowy SitaTrendy składa się z następujących elementów:
3.1 Kołnierze uszczelniające i kołnierz śrubowy
3.2 Pierścień uszczelniający
3.3 Korpus podstawowy
SitaTrendy pionowy składa się z następujących elementów:
4.1 Korpus podstawowy
4.2 Koszyk żwirowy
5 Korpus termoizolacyjny wpustu SitaTrendy
2 Korpus termoizolacyjny elementu nadbudowy SitaTrendy
Kołnierz śrubowy elementu nadbudowy SitaTrendy składa się z następujących elementów:
3.1 Kołnierze uszczelniające i kołnierz śrubowy
3.2 Pierścień uszczelniający
3.3 Korpus podstawowy
SitaTrendy pionowy składa się z następujących elementów:
4.1 Korpus podstawowy
4.2 Koszyk żwirowy
5 Korpus termoizolacyjny wpustu SitaTrendy
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaTrendy kołnierz zaciskowy w niewentylowanej konstrukcji dachowej z płytami tarasowymi na łożu grysu
1 Korpus termoizolacyjny elementu nadbudowy SitaTrendy
Element nadbudowy SitaTrendy składa się z następujących elementów:
2.1 Pierścień uszczelniający
2.2 Korpus podstawowy
Rynna skrzynkowa SitaMore składa się z następujących elementów:
3.1 Krata końcowa
3.2 Korpus podstawowy
3.3 Pierścień regulacji wysokości
Kołnierz śrubowy SitaTrendy pionowy składa się z następujących elementów:
4.1 Korpus podstawowy
4.2 Kołnierz luźny, uszczelki i śruby
5 Korpus termoizolacyjny wpustu SitaTrendy
Element nadbudowy SitaTrendy składa się z następujących elementów:
2.1 Pierścień uszczelniający
2.2 Korpus podstawowy
Rynna skrzynkowa SitaMore składa się z następujących elementów:
3.1 Krata końcowa
3.2 Korpus podstawowy
3.3 Pierścień regulacji wysokości
Kołnierz śrubowy SitaTrendy pionowy składa się z następujących elementów:
4.1 Korpus podstawowy
4.2 Kołnierz luźny, uszczelki i śruby
5 Korpus termoizolacyjny wpustu SitaTrendy
Niewentylowana konstrukcja dachowa z okładziną płytową na podłożu z grysu zgodnie z aaRdT z:
- okładziną płytową
- podłożem ze żwiru lub z grysu
- matą do drenażu
- budowlaną matą ochronną
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
SitaTrendy jako rzygacz do odwadniania awaryjnego w dachach niewentylowanych
Element spiętrzający SitaMore składa się z następujących elementów:
1.1 Metalowe stopki w otulinie gumowej z regulacją wysokości
1.2 Zamknięta pokrywa
1.3 Pierścień uszczelniający
1.4 Korpus podstawowy
Element nadbudowy SitaTrendy składa się z następujących elementów:
2.1 Korpus podstawowy
2.2 Pierścień uszczelniający
3 Korpus termoizolacyjny elementu nadbudowy SitaTrendy
4 SitaTrendy pionowy
5 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
6 Kolanko SitaPipe ze stali szlachetnej
7 Obejma do rur SitaPipe ze stali szlachetnej
8 Rura SitaPipe ze stali szlachetnej
9 Maskownica do fasad SitaAttika
1.1 Metalowe stopki w otulinie gumowej z regulacją wysokości
1.2 Zamknięta pokrywa
1.3 Pierścień uszczelniający
1.4 Korpus podstawowy
Element nadbudowy SitaTrendy składa się z następujących elementów:
2.1 Korpus podstawowy
2.2 Pierścień uszczelniający
3 Korpus termoizolacyjny elementu nadbudowy SitaTrendy
4 SitaTrendy pionowy
5 Obejma zabezpieczająca SitaPipe ze stali szlachetnej
6 Kolanko SitaPipe ze stali szlachetnej
7 Obejma do rur SitaPipe ze stali szlachetnej
8 Rura SitaPipe ze stali szlachetnej
9 Maskownica do fasad SitaAttika
Niewentylowana konstrukcja dachowa zgodnie z aaRdT z:
- uszczelnieniem
- izolacją cieplną
- paroizolacją
- konstrukcją dolną
- wyłomem w attyce z taśmą uszczelniającą
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaTrendy | Numer artykułu | |||
|---|---|---|---|---|
 korpus termoizolacyjny elementu nadbudowy | ||||
| 100 mm | SitaTrendy element nadbudowy | 159005 | Pokaż produkt | |
| 60 mm | SitaTrendy element nadbudowy | 159006 | Pokaż produkt |
