SitaTrendy
Изоляционная плита надставного элемента
Свойства
- Прочность на сжатие
- Стойкость к деформации
- Устойчивость к коррозии

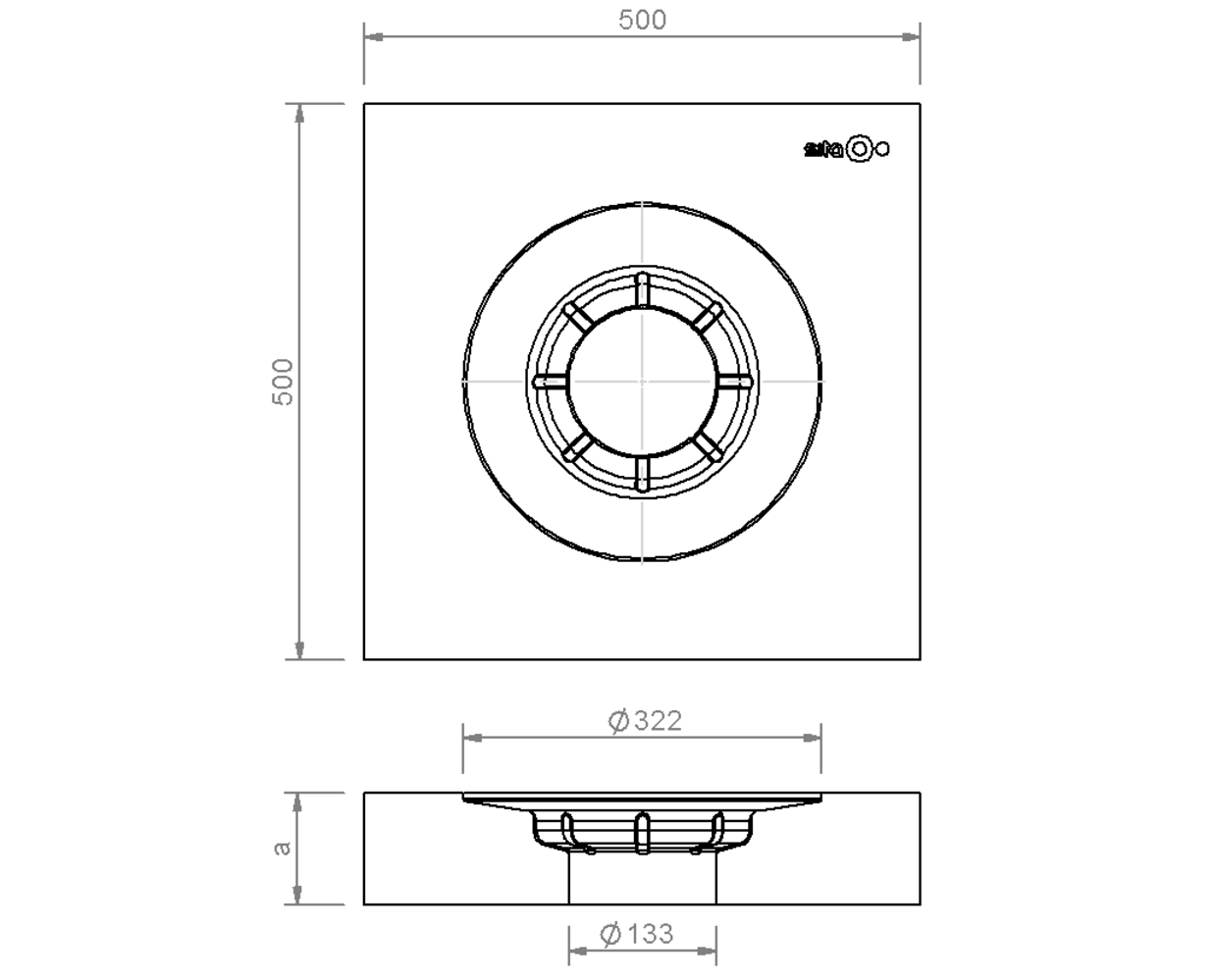

Технический чертеж
| a (мм) |
|---|
| 100 |
| 60 |
Описание услуги
Примеры монтажа
MultiCAD und BIM-Daten
Выбор товара
Изоляционная плита SitaTrendy надставного элемента, из полиуретана, для склеивания с пароизоляцией, без механического крепления надставного элемента путём склеивания с изоляционной плитой, размер 500 x 500 x 100 мм или 500 x 500 x 60 мм, теплопроводность λ=0,025 Вт/мК, сопротивление сжатию 200 кПа, плотность материала прибл. 50кг/м3, для облегчения монтажа и предотвращения образования «мостиков холода», поставка и квалифицированный монтаж.
SitaTrendy в невентилируемой кровле
1 Усилительная пластина SitaMore
2 Изоляционная плита надставного элемента SitaTrendy
Надставной элемент SitaTrendy с фланцем, состоит из:
3.1 Уплотнительные манжеты и прижимной фланец
3.2 Уплотнительное кольцо
3.3 Корпус
SitaTrendy, вертикальная, состоит из следующих элементов:
4.1 Крышка листвоуловителя
4.2 Корпус листвоуловителя
4.3 Корпус с соединительным фартуком из материала на выбор заказчика
5 Изоляционная плита для воронки SitaTrendy
2 Изоляционная плита надставного элемента SitaTrendy
Надставной элемент SitaTrendy с фланцем, состоит из:
3.1 Уплотнительные манжеты и прижимной фланец
3.2 Уплотнительное кольцо
3.3 Корпус
SitaTrendy, вертикальная, состоит из следующих элементов:
4.1 Крышка листвоуловителя
4.2 Корпус листвоуловителя
4.3 Корпус с соединительным фартуком из материала на выбор заказчика
5 Изоляционная плита для воронки SitaTrendy
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
SitaTrendy с фланцем в невентилируемой кровле с террасными плитами на гравийном поле
1 Изоляционная плита надставного элемента SitaTrendy
Надставной элемент SitaTrendy, состоит из следующих элементов:
2.1 Уплотнительная манжета
2.2 Корпус
Террасная насадка SitaMore, состоит из следующих элементов:
3.1 Концевая решетка
3.2 Корпус
3.3 Кольцо для регулировки высоты
SitaTrendy с прижимным фланцем, вертикальная, состоит из следующих элементов:
4.1 Корпус
4.2 Съемный фланец, уплотнения и винты
5 Изоляционная плита для воронки SitaTrendy
Надставной элемент SitaTrendy, состоит из следующих элементов:
2.1 Уплотнительная манжета
2.2 Корпус
Террасная насадка SitaMore, состоит из следующих элементов:
3.1 Концевая решетка
3.2 Корпус
3.3 Кольцо для регулировки высоты
SitaTrendy с прижимным фланцем, вертикальная, состоит из следующих элементов:
4.1 Корпус
4.2 Съемный фланец, уплотнения и винты
5 Изоляционная плита для воронки SitaTrendy
Невентилируемая кровля с террасной плиткой на гравийной подушке согласно общ. технич. регламентам в составе:
- настил из плит
- подушка из щебня или гравия
- дренажный мат
- защитный мат
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
SitaTrendy с подпорным элементом для аварийного водостока в качестве перелива в вентилируемой кровле
Подпорный элемент SitaMore, состоит из следующих элементов:
1.1 Регулируемые по высоте резинометаллические опоры
1.2 Крышка закрытого типа
1.3 Уплотнительная манжета
1.4 Корпус
Надставной элемент SitaTrendy, состоит из следующих элементов:
2.1 Корпус
2.2 Уплотнительная манжета
3 Изоляционная плита надставного элемента SitaTrendy
4 SitaTrendy, вертикальная
5 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
6 Отвод SitaPipe из высококачественной нержавеющей стали
7 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
8 Труба SitaPipe из высококачественной нержавеющей стали
9 Фасадная пластина SitaAttika
1.1 Регулируемые по высоте резинометаллические опоры
1.2 Крышка закрытого типа
1.3 Уплотнительная манжета
1.4 Корпус
Надставной элемент SitaTrendy, состоит из следующих элементов:
2.1 Корпус
2.2 Уплотнительная манжета
3 Изоляционная плита надставного элемента SitaTrendy
4 SitaTrendy, вертикальная
5 Фиксаторный хомут SitaPipe из высококачественной нержавеющей стали
6 Отвод SitaPipe из высококачественной нержавеющей стали
7 Крепежный хомут SitaPipe из высококачественной нержавеющей стали
8 Труба SitaPipe из высококачественной нержавеющей стали
9 Фасадная пластина SitaAttika
Невентилируемая кровля согл. общ. технич. регламентам в составе:
- гидроизоляция
- теплоизоляция
- пароизоляция
- несущая конструкция
- проем в парапете с лентой для уплотнения швов
In order for the external content to be
displayed at this location, you must accept
the cookies of the category
"Preferences".
You can adjust the cookie settings here.
You can adjust the cookie settings here.
| SitaTrendy | Арт. № | |||
|---|---|---|---|---|
Изоляционная плита надставного элемента | ||||
| 100 мм | Надставной элемент SitaTrendy | 159005 | Посмотреть продукт | |
| 60 мм | Надставной элемент SitaTrendy | 159006 | Посмотреть продукт |
