SitaTrendy

Isolatieblok voor verhogingselement

Foto_S_Daemmkoerper_fuer_Aufstockelement.tif

Productkenmerken

Drukvast
Maatvast
Rotbestendig

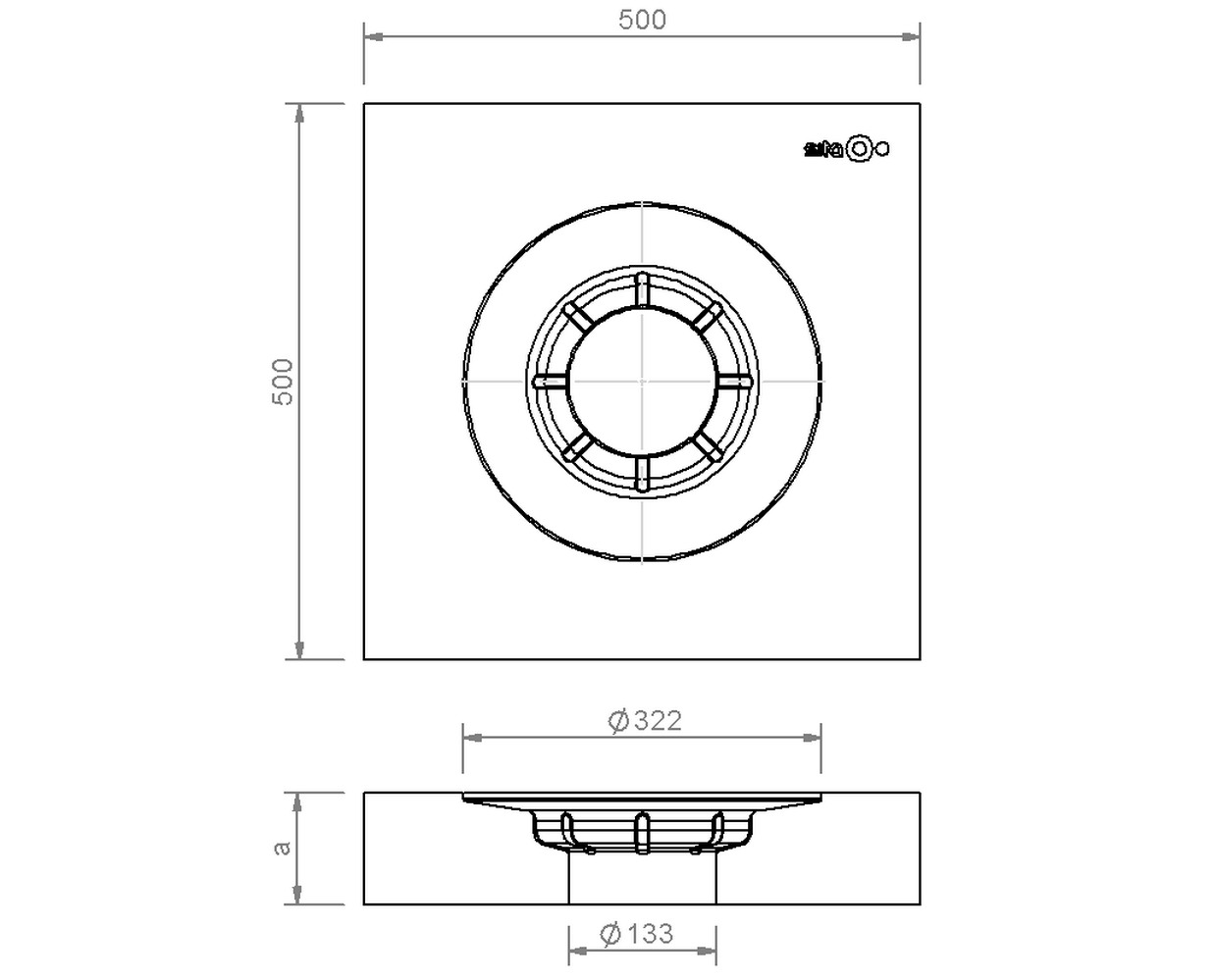

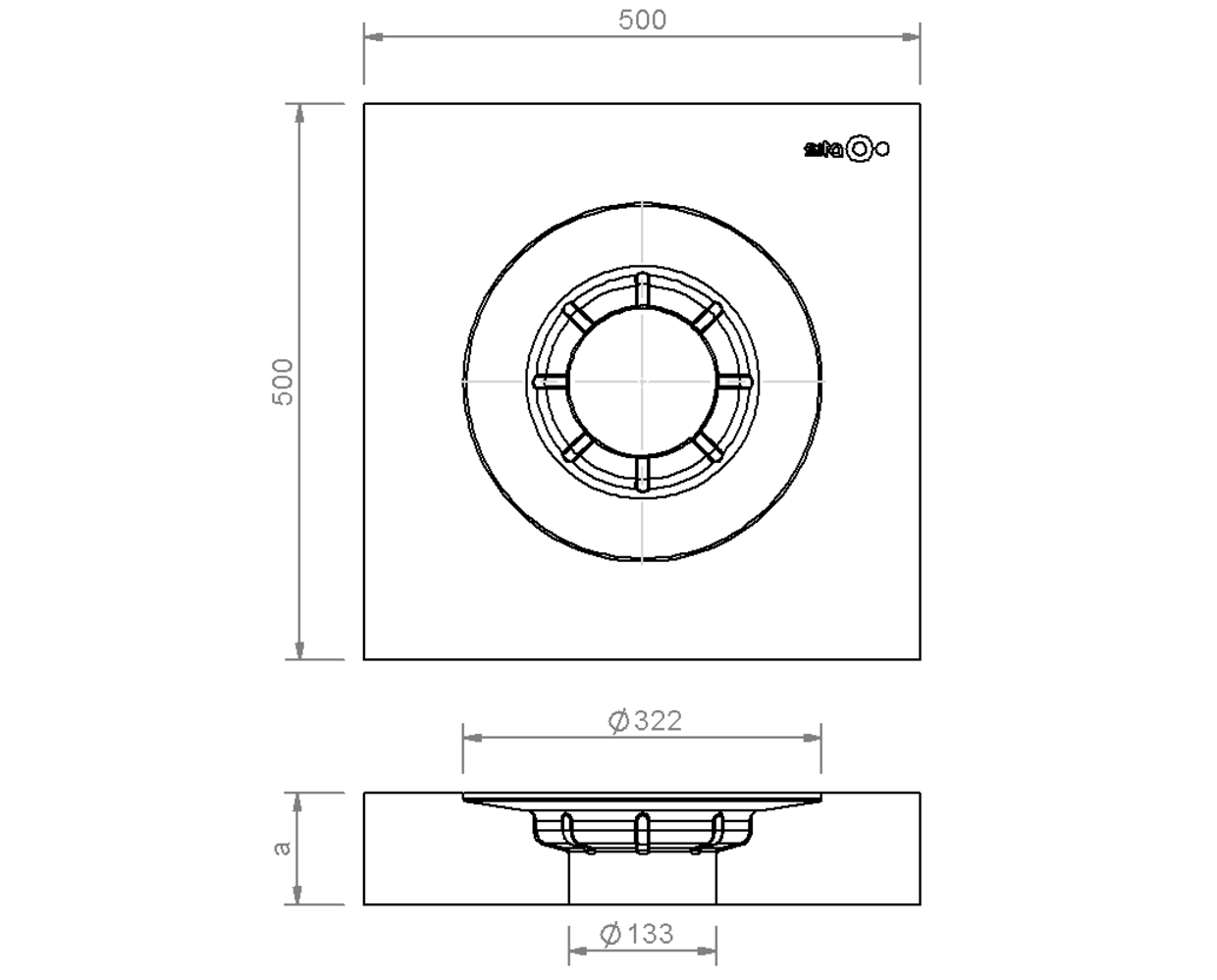

Technische tekening

a (mm)
60
100

Prestatiebeschrijving

SitaTrendy isolatie-element, verhogingselement, van polyurethaan, afmetingen 500 x 500 x 60 mm of 500 x 500 x 100 mm, nominale waarde van de warmtegeleidbaarheid λD = 0,025 W/m*K, voor eenvoudige verlijming op het dampscherm, zonder mechanische bevestiging van het verhogingselement door verlijming met het isolatie-element, druksterkte 200 kPa, volumegewicht ca. 50 kg/m³, als inbouwhulp en thermische isolatie ter voorkoming van koudebruggen, geleverd en deskundig ingebouwd.

Installatievoorbeelden

SitaTrendy voor ongeventileerde dakconstructies

1 SitaMore versterkingsplaat
2 SitaTrendy isolatie-element verhogingselement

SitaTrendy schroefflens verhogingselement, bestaande uit:
3.1 afdichtingsslabben en schroefflens
3.2 Dichtingsring
3.3 Afvoerelement

SitaTrendy verticaal bestaande uit:
4.1 Grindvangerdeksel
4.2 Grindvanger-afvoerelement
4.3 Afvoerelement met aansluitslabbe volgens klantspecificatie

5 SitaTrendy dakkolk isolatie-element

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaTrendy met schroefflens voor ongeventileerde dakconstructies met terrasplaten in grindbed

1 SitaTrendy isolatieblok voor verhogingselement

SitaTrendy verhogingselement bestaande uit:
2.1 Afdichtring
2.2 Afvoerelement

SitaMore terrasmontageset bestaande uit:
3.1 Eindrooster
3.2 Behuizing
3.3 Hoogte-instelring

SitaTrendy schroefflens verticaal bestaande uit:
4.1 Afvoerelement
4.2 Losse flens, afdichtingen en schroeven

5 SitaTrendy isolatie-element dakkolk

Ongeventileerde dakopbouw met bekledingsplaten op grindbed conform algemeen erkende vaktechnische regels met:

Bekledingsplaten
Steenslag- of grindbed
Draineermat
Beschermmat
Afdichting
Thermische isolatie
Dampscherm
Onderconstructie

SitaTrendy met overloopelement voor noodafvoer als spuwer in geventileerde dakconstructies

SitaMore opstuwelement bestaande uit:
1.1 In hoogte verstelbare rubber-metalen steunpoten
1.2 Gesloten deksel
1.3 Afdichtring
1.4 Afvoerelement

SitaTrendy verhogingselement bestaande uit:
2.1 Afvoerelement
2.2 Afdichtring

3 SitaTrendy isolatieblok voor verhogingselement
4 SitaTrendy met verticale uitlaat
5 SitaPipe Edelstahl borgklem
6 SitaPipe Edelstahl bocht
7 SitaPipe Edelstahl buisbeugel
8 SitaPipe Edelstahl buis
9 SitaAttika gevelafdekplaat

Ongeventileerde dakopbouw conform algemeen erkende vaktechnische regels, met:

Afdichting
Thermische isolatie
Dampscherm
Onderconstructie
Opening in de dakopstand met voegband

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Artikelselectie

SitaTrendy			Artikelnummer
Isolatieblok voor verhogingselement
	100 mm	SitaTrendy verhogingselement	159005	Product tonen
	60 mm	SitaTrendy verhogingselement	159006	Product tonen
