SitaTurbo

Plaque de recouvrement de façade

Foto_S_SitaTurbo_Fassaden-Abdeckplatte.tif

Caractéristiques

Fixation sans vis
Surface mate

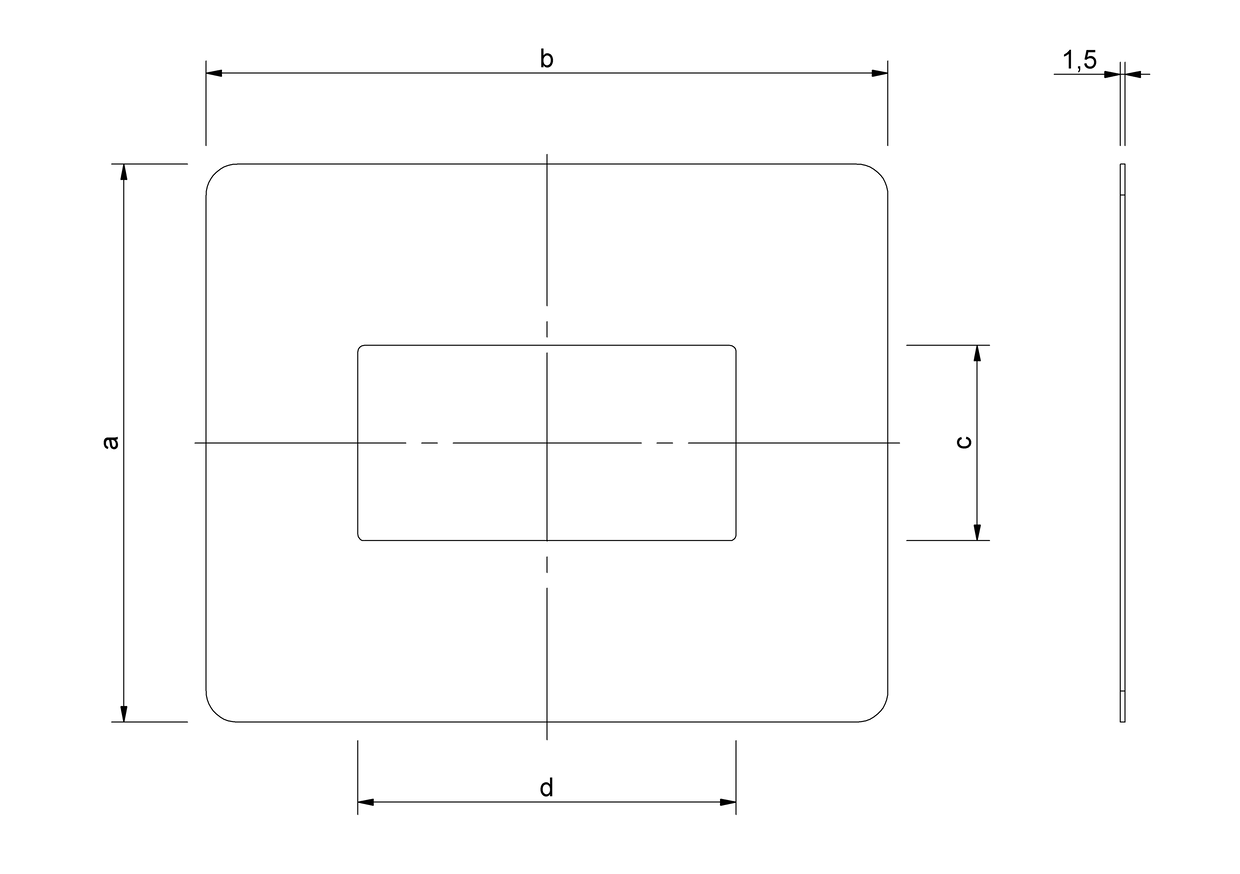

Schéma technique

Pour modèle / série	Ouverture (mm x mm)	a (mm)	b (mm)	c (mm)	d (mm)
SitaTurbo, SitaTurbo Max, SitaTurbo Max avec bague de retenue, SitaKaskade Flat Passage à travers l’acrotère	122 x 63	180	220	63	122
SitaTurbo	133 x 74	180	220	74	133
SitaTurbo, SitaTurbo Max, SitaTurbo Max avec bague de retenue, SitaKaskade Flat Passage à travers l’acrotère	122 x 63	250	250	63	122

Texte explicatif

SitaTurbo Plaque de recouvrement de façade, en acier, inoxydable, n° de matériau 1.4301, pour la couverture de l'ouverture dans l'acrotère ou le mur pour l’avaloir d’acrotère SitaTurbo, épaisseur de matériau de 1,5 mm. À fixer sur la façade extérieure, fourniture et pose selon les règles de l'art.

Exemples d'installation

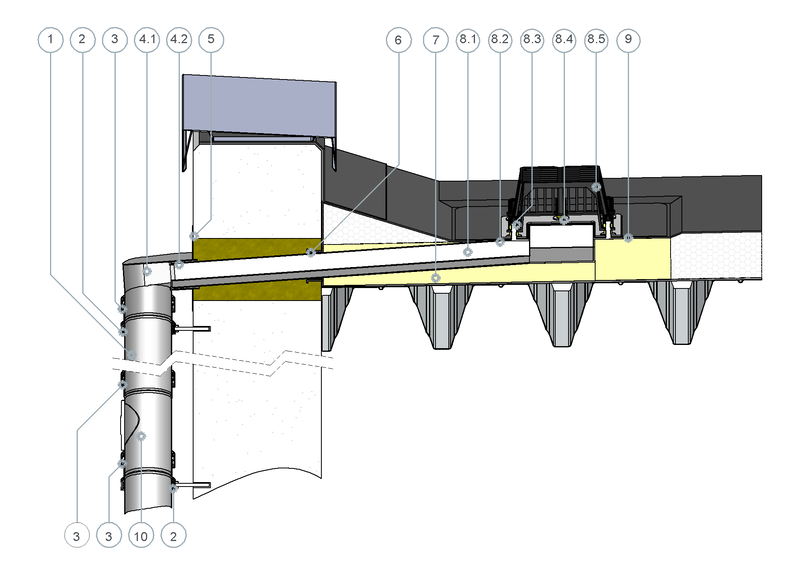

SitaTurbo pour l’évacuation principale dans une structure non ventilée

1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage

SitaTurbo Raccord adaptateur se compose de :
4.1 Raccord adaptateur sur tuyau de descente à section circulaire
4.2 Étanchéité à lamelles

5 SitaTurbo Plaque de recouvrement de façade
6 SitaTurbo Plaque pare-vapeur flexible
7 SitaTurbo Pièce d’isolation

SitaTurbo se compose de :
8.1 SitaTurbo Corps de base
8.2 Manchons d’étanchéité
8.3 Rondelles plates, écrous et couvercles de protection
8.4 Bride libre
8.5 Arrêt de gravier

9 SitaTurbo Manchon de raccordement
10 SitaPipe Acier inoxydable Tuyau de nettoyage

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur
Ouverture à travers l’acrotère avec bande de jonction

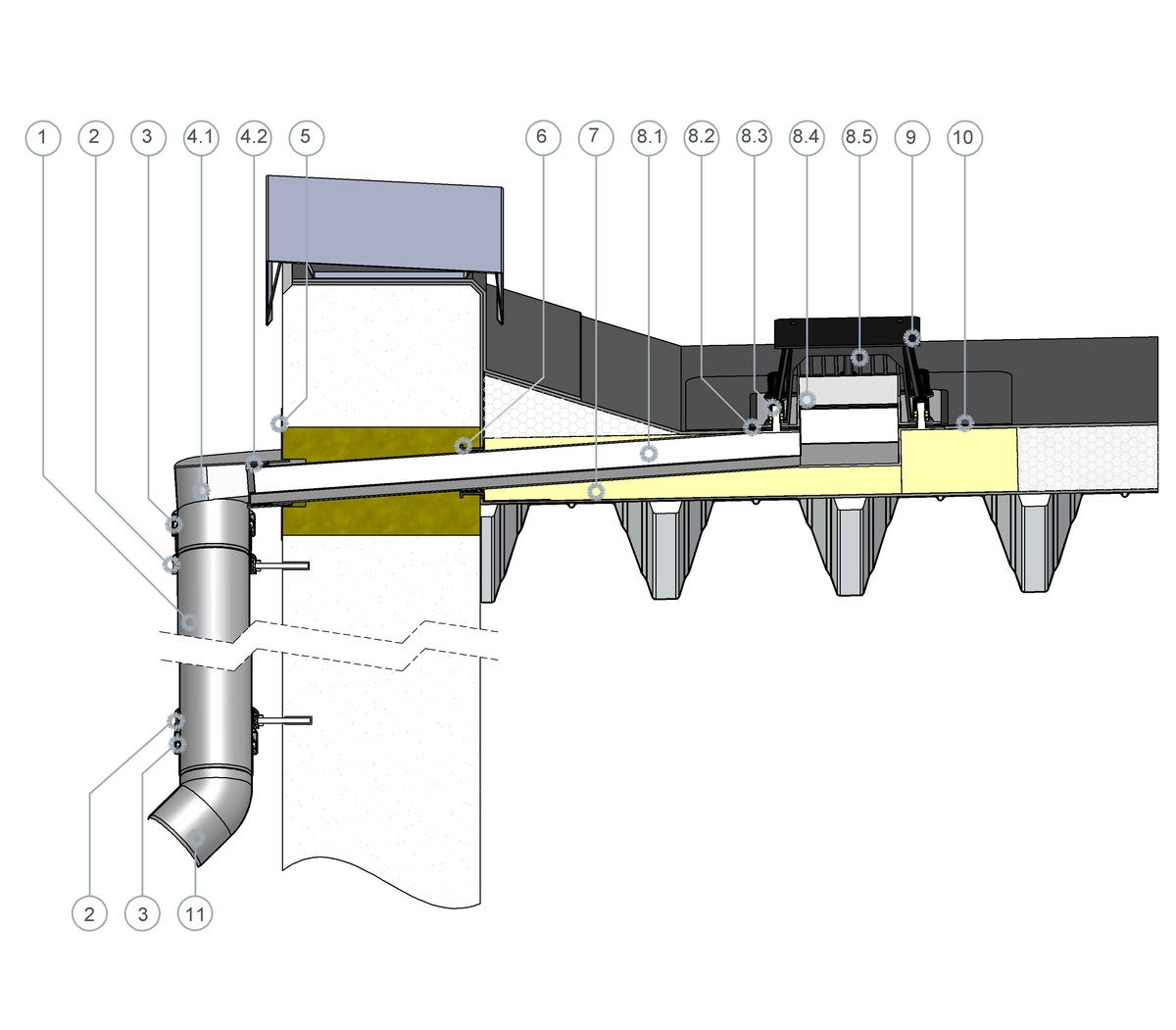

SitaTurbo pour l’évacuation de secours avec conduite de descente dans une structure non ventilée

1 SitaPipe Acier inoxydable Tuyau
2 SitaPipe Acier inoxydable Collier d’attache
3 SitaPipe Acier inoxydable Collier de serrage

SitaTurbo Raccord adaptateur se compose de :
4.1 Raccord adaptateur sur tuyau de descente à section circulaire
4.2 Étanchéité à lamelles

5 SitaTurbo Plaque de recouvrement de façade
6 SitaTurbo Plaque pare-vapeur flexible
7 SitaTurbo Pièce d’isolation

SitaTurbo pour l’évacuation de secours se compose de :
8.1 SitaTurbo Corps de base
8.2 Manchons d’étanchéité
8.3 Rondelles plates, écrous et couvercles de protection
8.4 Élément de retenue à bride libre
8.5 Arrêt de gravier

9. SitaTurbo Plaque de recouvrement
10 SitaTurbo Manchon de raccordement
11 SitaPipe Acier inoxydable Coude 45°

Structure non ventilée selon les règles techniques généralement reconnues (aaRdT) avec :

Étanchéité
Isolation thermique
Pare-vapeur
Élément porteur
Ouverture à travers l’acrotère avec bande de jonction

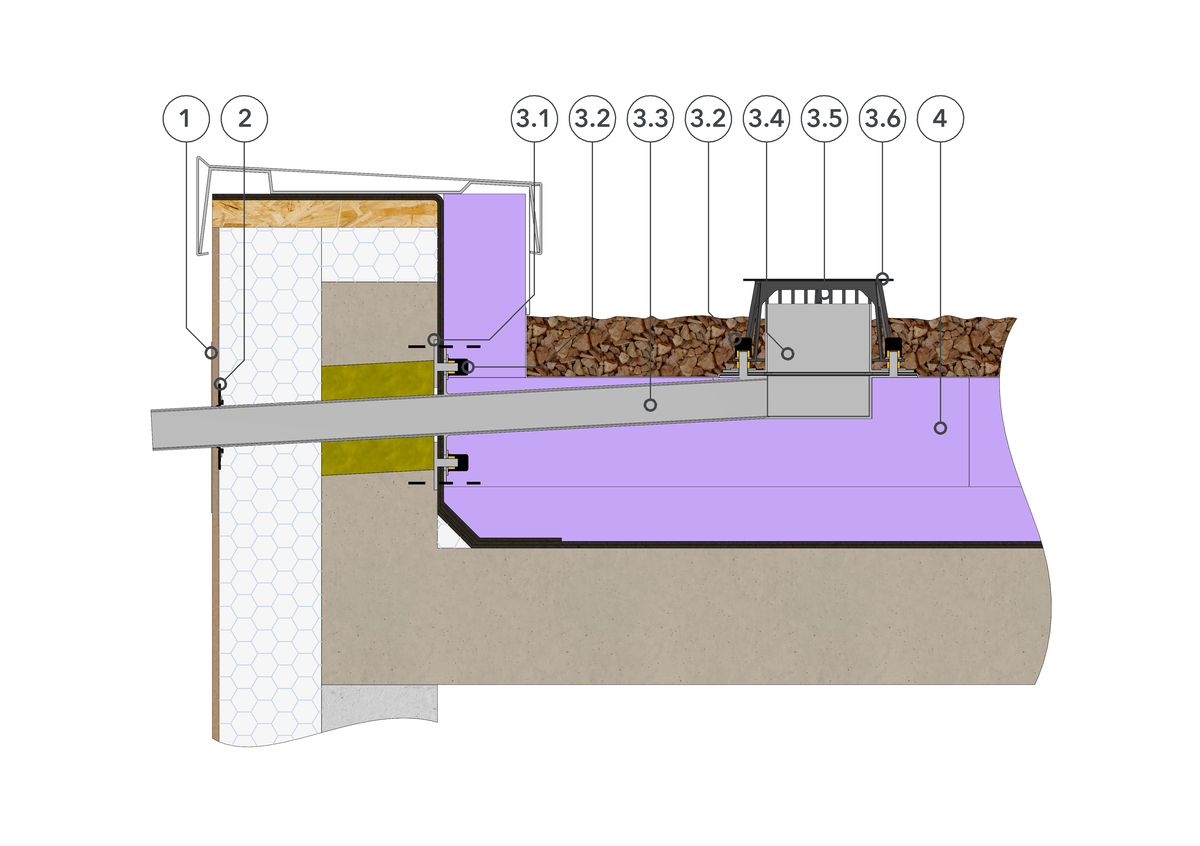

SitaTurbo Toiture inversée pour l’évacuation de secours sur les toitures inversées

1 SitaTurbo Plaque de recouvrement de façade

SitaTurbo Toiture inversée se compose de :
2.1 Plaque à bride fixe
2.2 Rondelles plates, écrous et couvercles de protection
2.3 SitaTurbo Corps de base avec plaque à bride libre soudée
2.4 Bride libre de retenue
2.5 Arrêt de gravier

3 SitaTurbo Plaque de recouvrement
4 SitaTurbo Pièce d'isolation en XPS pour toitures inversées

Structure de toiture inversée selon les règles techniques généralement reconnues (aaRdT) avec :

Lit de gravier
Dalle de toit
Isolation thermique
Étanchéité
Élément porteur
Ouverture à travers l’acrotère avec bande de jonction

MultiCAD und BIM-Daten

In order for the external content to be displayed at this location, you must accept the cookies of the category "Preferences".
You can adjust the cookie settings here.

Sélection d’articles

SitaTurbo			N° d'article
Plaque de recouvrement de façade
	250 x 250 mm	SitaTurbo, SitaTurbo Max, SitaTurbo Max avec bague de retenue, SitaKaskade Flat Passage à travers l’acrotère	E189021	Voir le produit
	220 x 180 mm	SitaTurbo, SitaTurbo Max, SitaTurbo Max avec bague de retenue, SitaKaskade Flat Passage à travers l’acrotère	E189024	Voir le produit
	220 x 180 mm	SitaTurbo	E189044	Voir le produit
